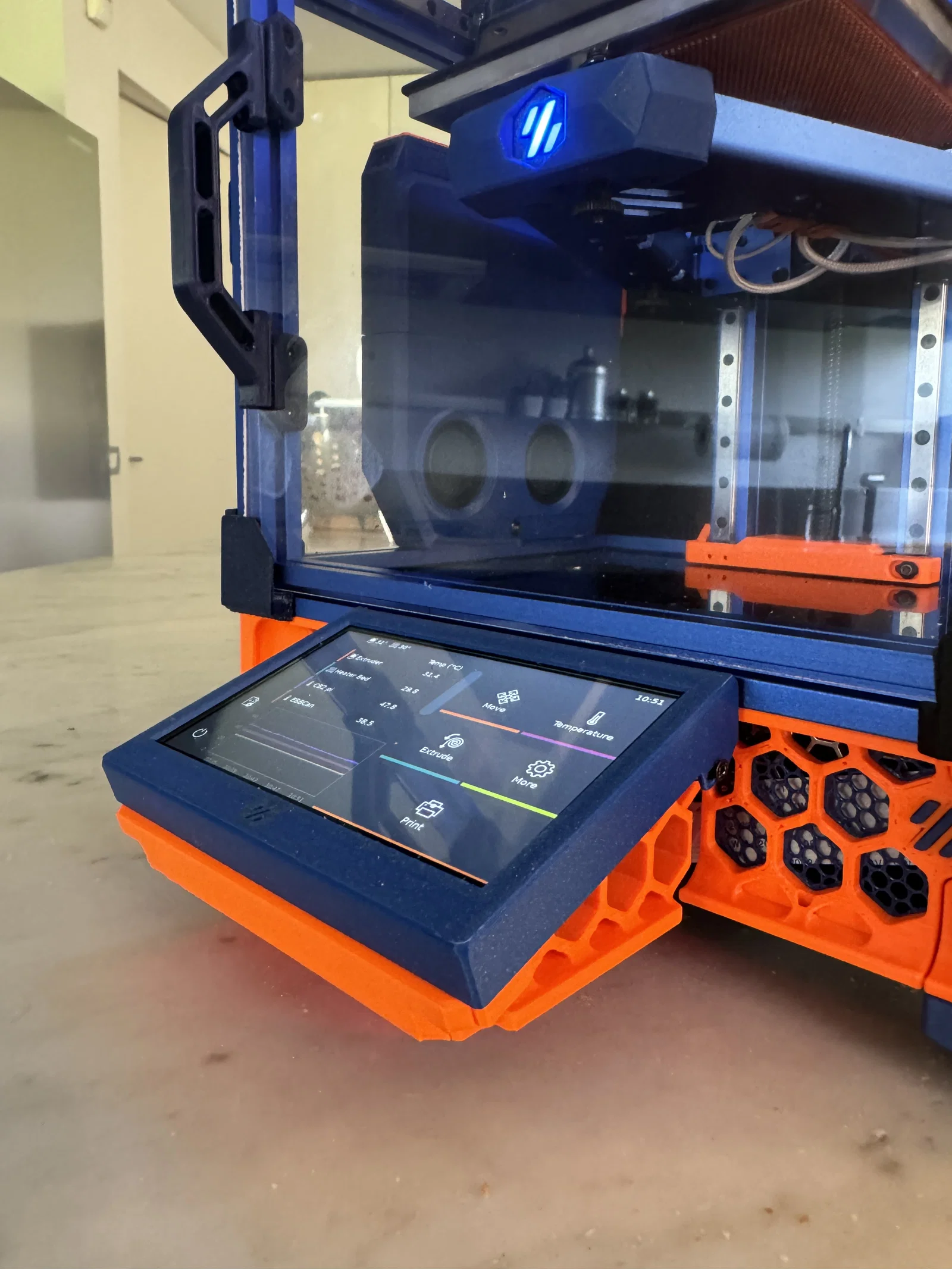

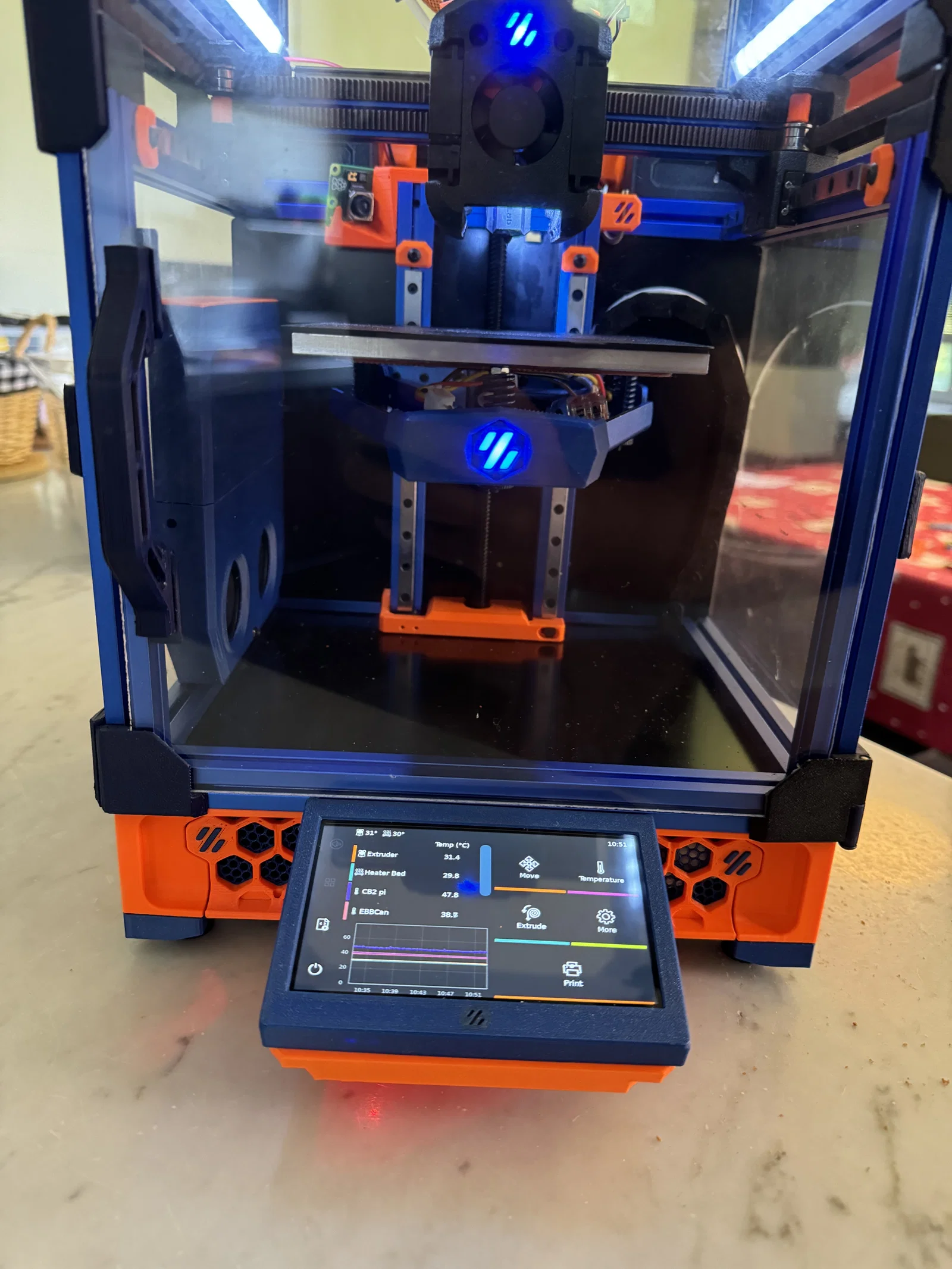

Ngàm gắn màn hình Bigtreetech BTT TFT43 cho VORON V0.2r1
Mẫu remix ngàm gắn Bigtreetech BTT TFT43 cho VORON V0.2r1, đã chỉnh để hở clearance với skirts V0.2R1. In không cần support (trừ back cần ít tree), kèm STEP để dễ chỉnh sửa.
Mô tả
Mình remix lại mẫu gốc để dùng được với màn hình Bigtreetech TFT43, vì kích thước khá giống nhau nhưng vị trí lỗ bắt vít khác.
Phần hướng dẫn lắp ráp và danh sách ốc/phụ kiện thì làm theo mẫu gốc.
- 4x insert ren M3
- 2x insert ren M2 (Tùy chọn)
- 4x vít M3x10mm
- 2x vít M2x20mm (Tùy chọn)
- 4x vít M2.5x6mm để bắt màn hình
- 2x vít M3x8mm để cố định cụm mount vào frame
In tất cả file không cần support, chỉ phần back cần thêm một ít tree support cho mấy cái “cánh” nhỏ. (Mình test với ABS thôi, nhưng các loại filament khác cũng có thể dùng được). Dùng profile part tiêu chuẩn của Voron.
Mình có kèm file STEP nếu bạn muốn chỉnh sửa/remix hoặc cải tiến thêm.
Phần screen cover thì dùng cái từ mẫu gốc mà mình remix.
Nếu bạn có in mẫu này thì thả LIKE hoặc đăng MAKE giúp mình nha. Cảm ơn nhiều.
