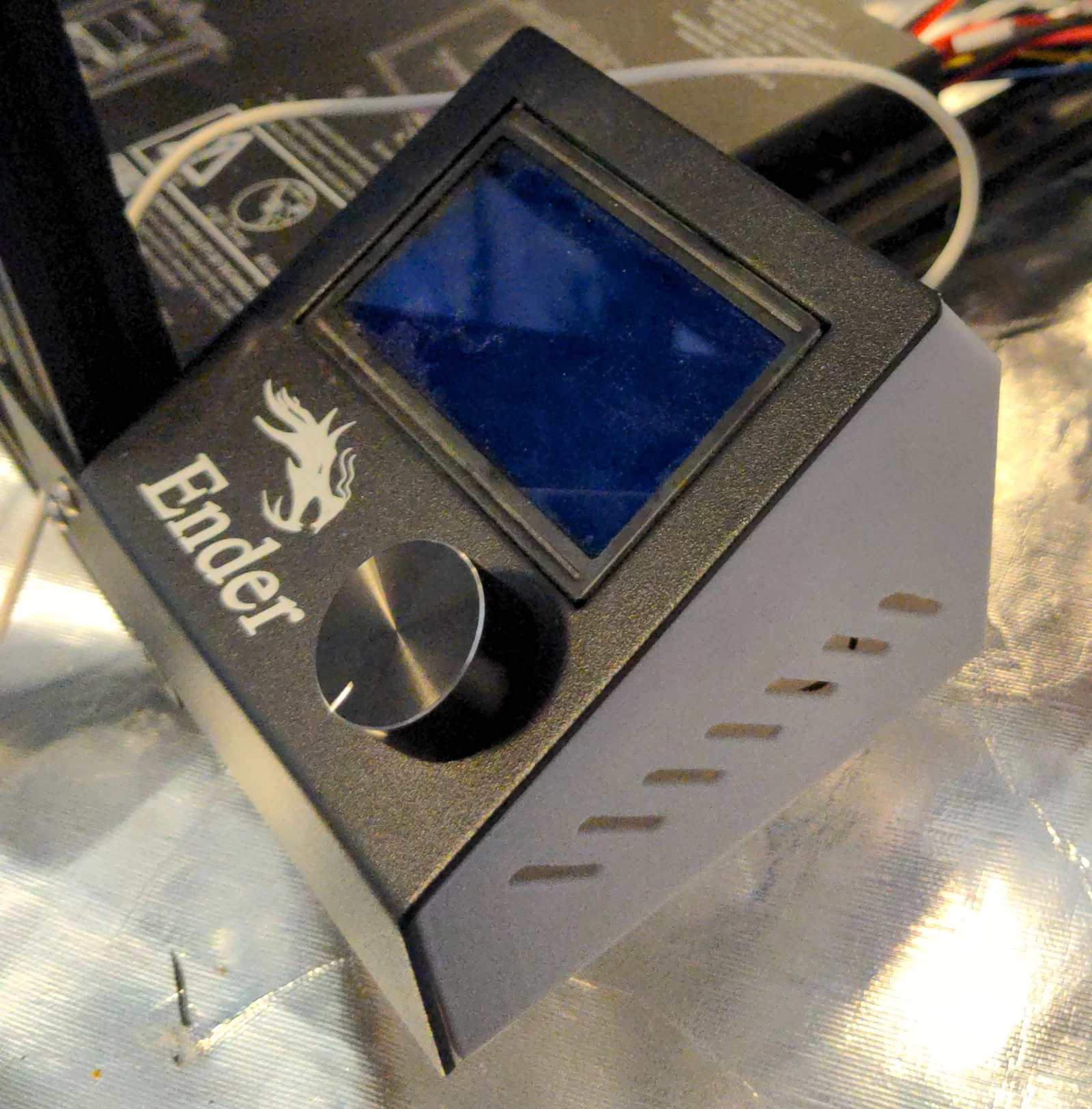

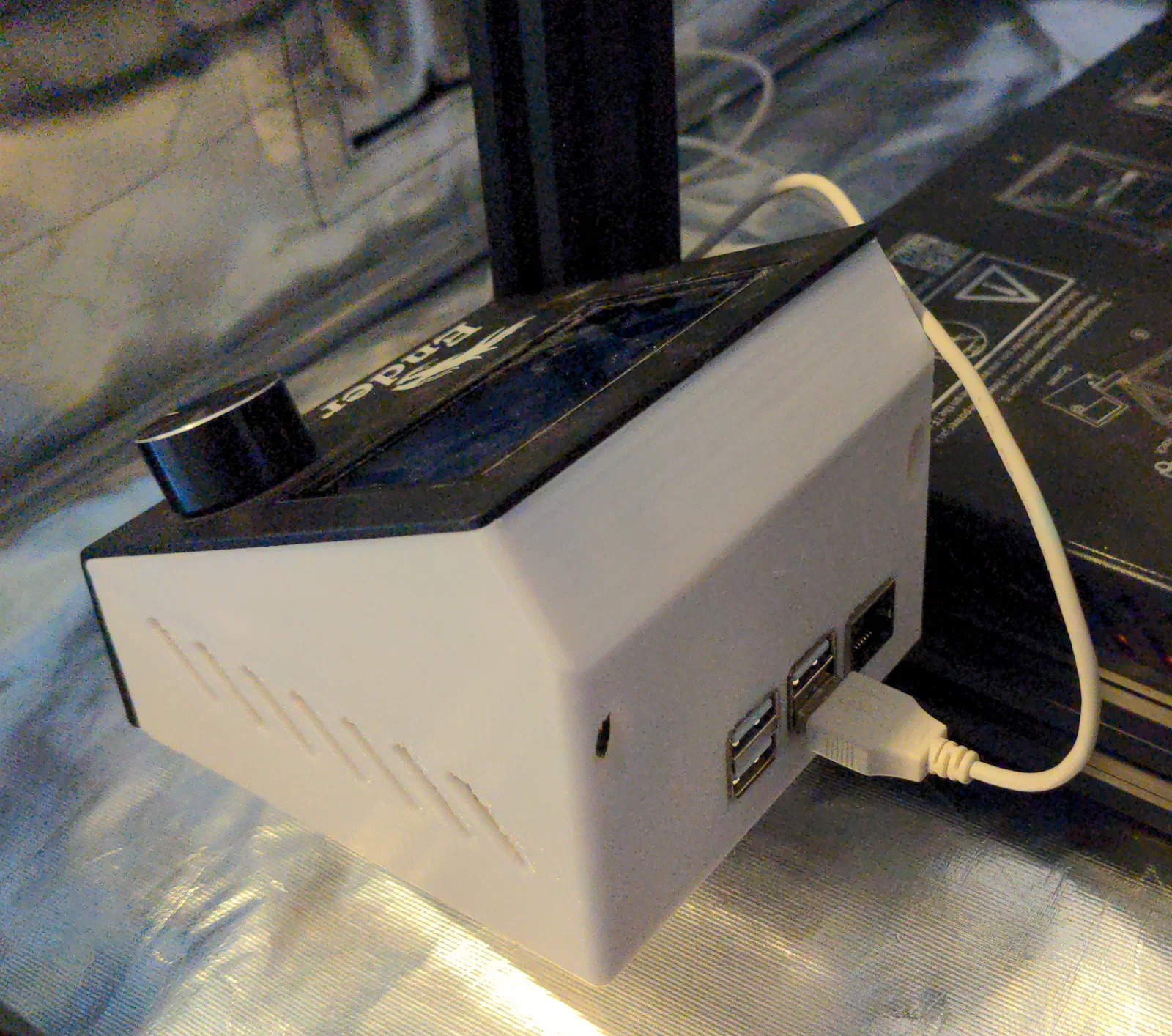

Trạm Ender-5 (LCD + BTT Pi 1.2)
Trạm gắn gọn gàng để đặt BTT Pi 1.2 ngay dưới LCD trên Ender-5, giúp đi dây và bố trí sạch sẽ hơn. Remix từ mẫu gốc của Hesi-Re; lưu ý kích thước lỗ vít, anten và hướng dẫn cấp nguồn theo manual.
Mô tả
Lỗ trên bản remix này có thể hơi nhỏ hơn so với bản gốc. Mình dùng vít tự ren M2 và thấy giữ khá ổn. Mình nghĩ có thể dùng được vít tới cỡ M2.5 để tự cắt ren, nhưng mình chưa thử. Còn M3 thì mình chắc chắn là quá to. Nó sẽ không lọt vừa lỗ trên BTT Pi. (nhưng chỉ thiếu chút xíu)
Khi lắp Pi vào trong vỏ, nhớ gắn anten vào mặt dưới của Pi trước khi bắt vít cố định. Ngoài ra, nhớ tháo jumper như có nhắc trong user manual của BTT Pi nếu bạn định cấp nguồn qua cọc vít (screw terminals).
Mình dán miếng sticker anten vào một vị trí bên trong vỏ nhựa và thấy hoạt động vẫn bình thường.
Phần khung cho LCD dùng vít M3. Mình nghĩ mình dùng M3x12, nhưng cũng có thể hơi dài hơn hoặc ngắn hơn một chút.
Thông tin đi dây (wiring), xem tại BTT Pi github. Trong đó có user manual.
