Side-insert T-nut lock-in-place – Insert giữ T-nut luồn hông cho nhôm series 20
Insert in 3D luồn từ bên hông, xoay bằng lục giác 4mm để khóa T-nut M3/M4/M5 trong nhôm định hình series 20. Low-profile, rẻ, không cần tháo đầu thanh; nên in đúng hướng STL, ưu tiên vật liệu không phải PLA để tránh creep.
Mô tả

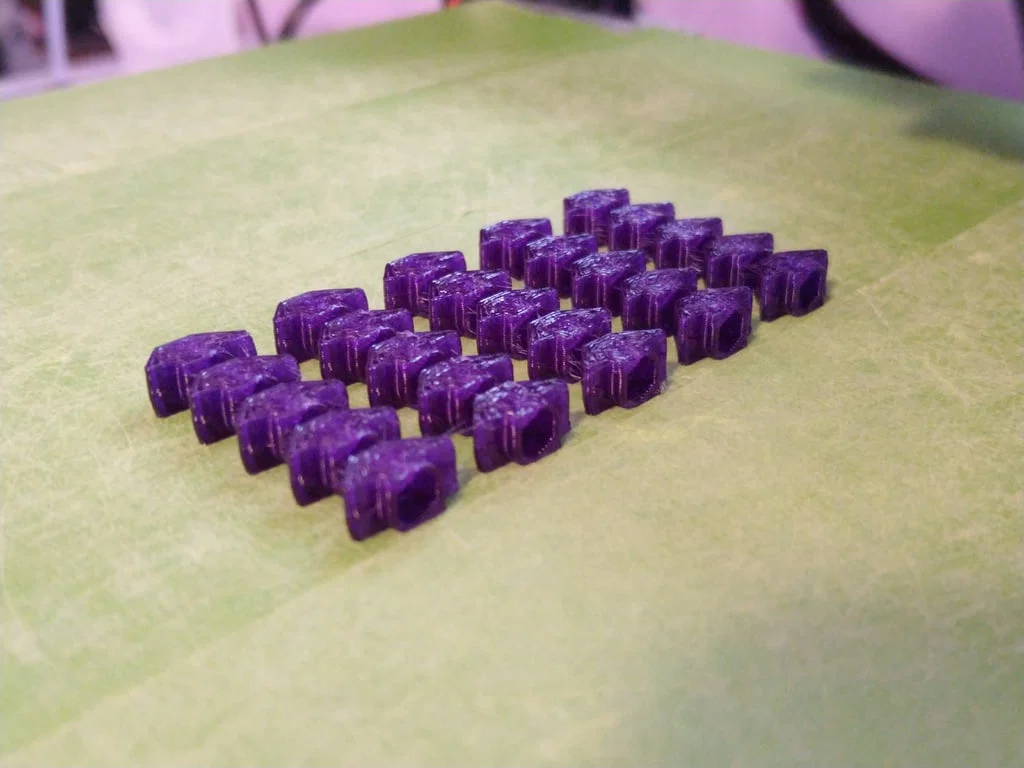

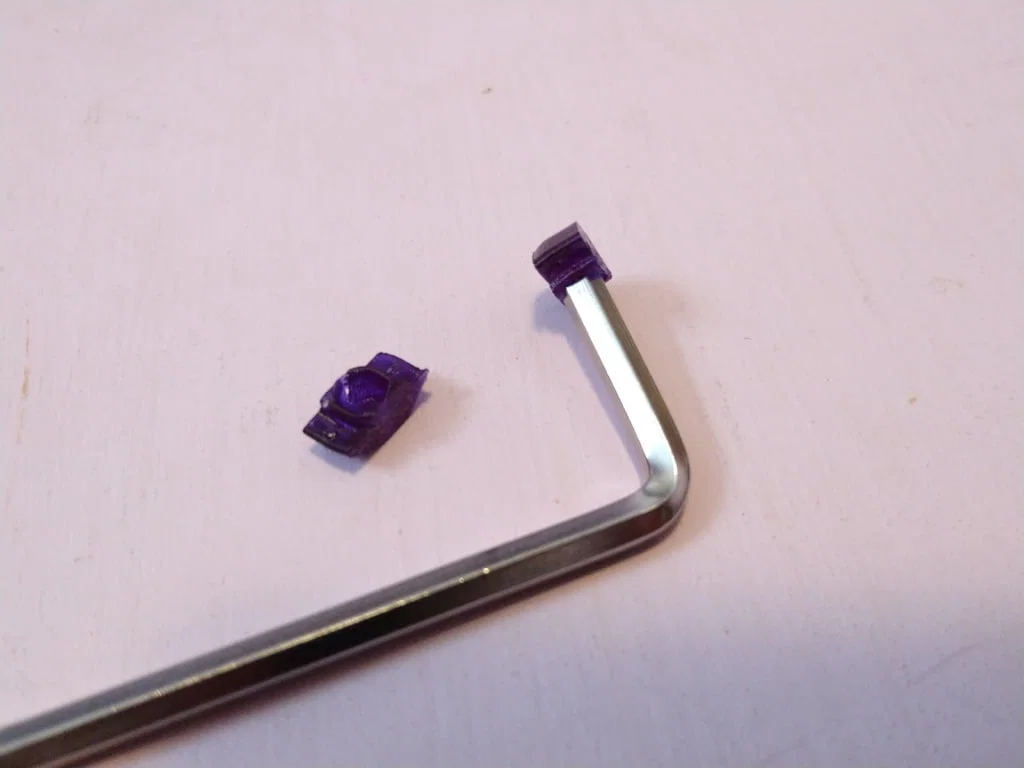

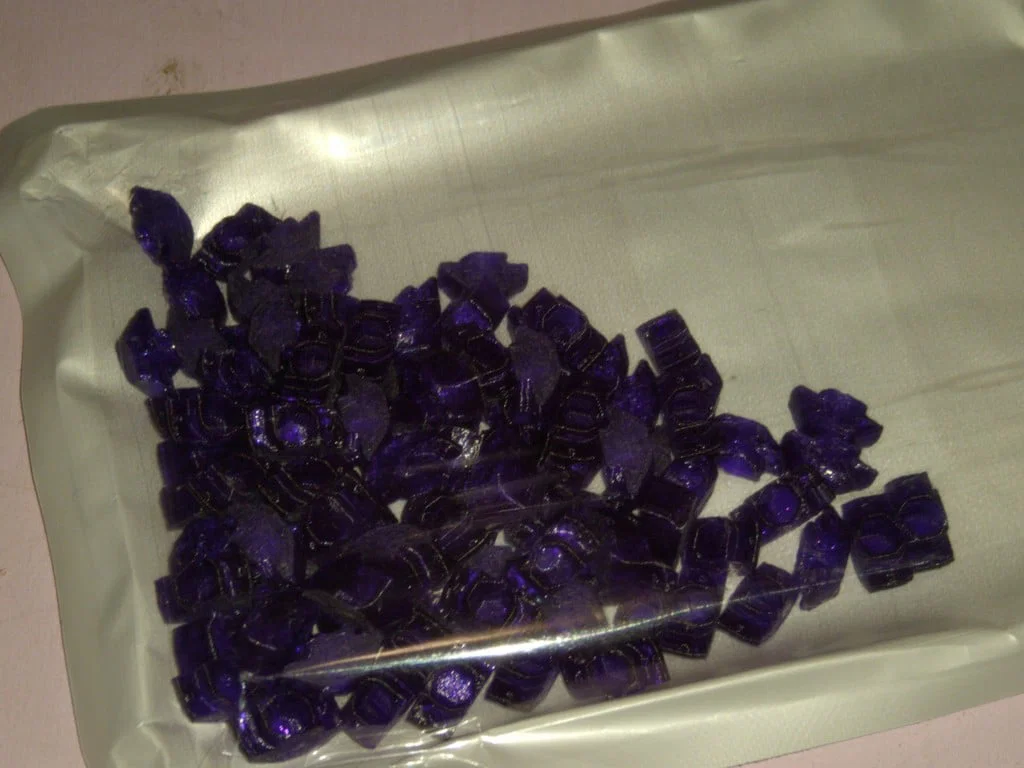

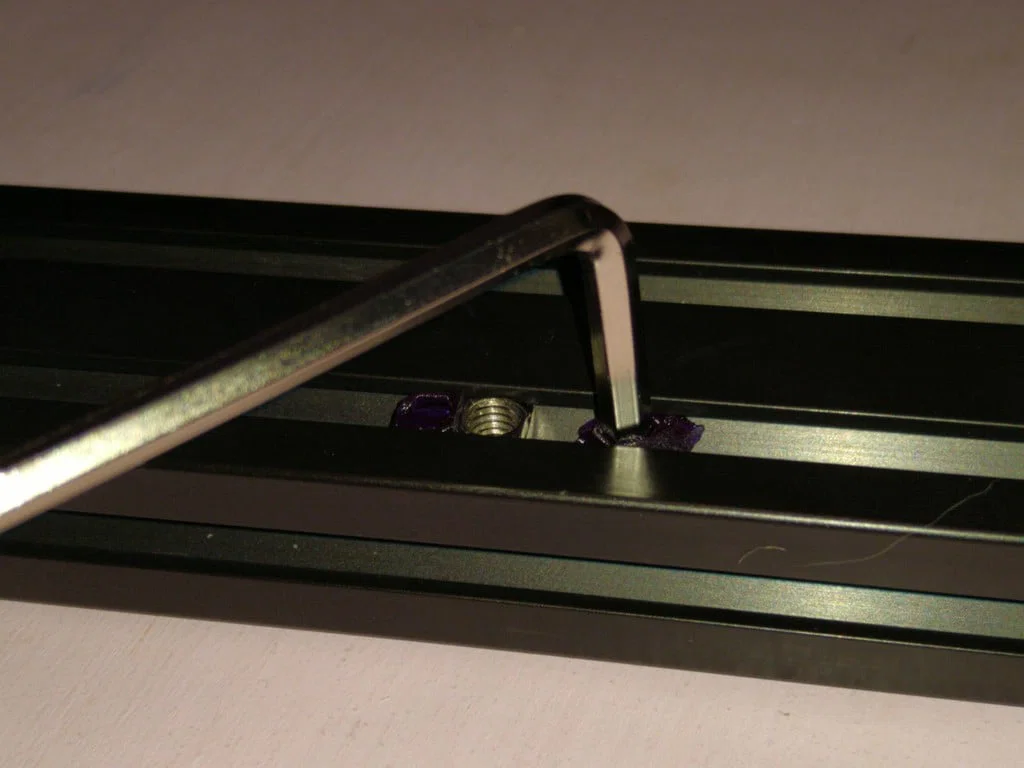

Mấy miếng insert in 3D này luồn vô từ bên hông, rồi xoay để khóa lại bằng lục giác (hex wrench) 4mm, giúp giữ chặt T-nut M3, M4 hoặc M5 bên trong nhôm định hình series 20. Hướng “tay” của nó ngược với T-nut, nên khi bạn tháo (vặn ngược chiều kim đồng hồ) một món đang bắt vô T-nut, T-nut sẽ không bị xoay theo để đẩy insert văng ra khỏi vị trí.
Đây là lựa chọn low-profile, rẻ tiền thay cho T-nut lò xo (spring-loaded T-nuts), và không cần phải tiếp cận từ hai đầu thanh nhôm. Rất tiện để gắn thêm đồ lên một cái máy đã lắp sẵn.

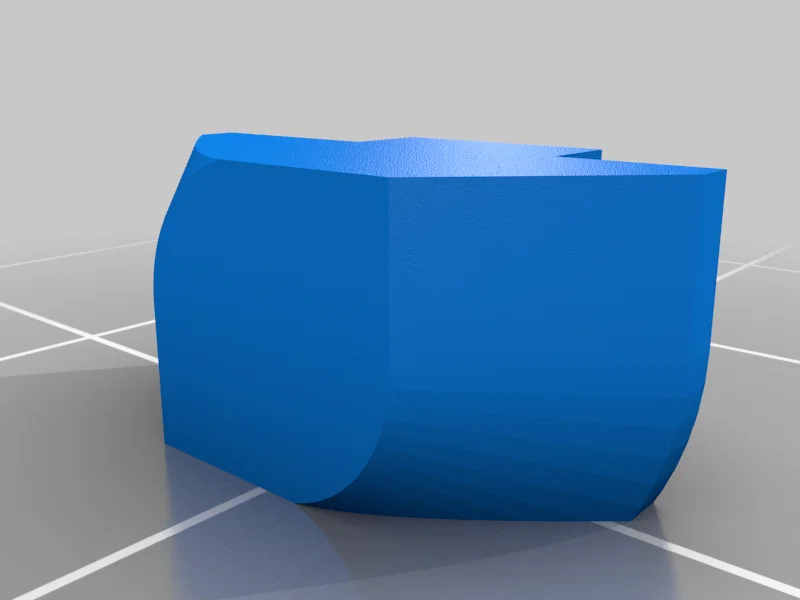

Nên in đúng orientation như trong file STL để cơ chế tạo lực căng (tensioning) hoạt động chuẩn. Nếu bạn xoay 90 độ để in “đứng”, lực căng sẽ rất nhạy với sai số cân bàn (bed leveling)/khoảng cách nozzle, và khi xoay insert có thể bị xé đứt mấy gờ tạo lực căng ngay tại đường lớp (layer line) thay vì trượt vô dưới mép (lip) một cách mượt. Tốt nhất dùng vật liệu ít bị “creep” (tức không phải PLA) nếu bạn muốn lực căng giữ được lâu dài, chứ không chỉ đủ dùng lúc lắp ráp. Còn nếu chỉ cần giữ tạm thời thì PLA vẫn ổn.
Nếu chưa rõ cách dùng, bạn coi video nha:
Category: 3D Printer Parts
