Ngàm gắn khay cho trụ 38mm / chân đỡ xe đạp 1

2 hình

Đồ Gia Dụng

Ngàm gắn khay cho trụ 38mm / chân đỡ xe đạp

Tác giả vidision

Lượt tải
26
Lượt thích
2
Lượt coi
184

File 3 2,2 MB

  • Tray_Mount_for_38mm_Pole_1777744305.stlSTL · 910,8 KB
  • Larger_Shim_for_38mm_Pole_Mount_1777744307.stlSTL · 646,6 KB
  • Smaller_Shim_for_38mm_Pole_Mount_1777744308.stlSTL · 645,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

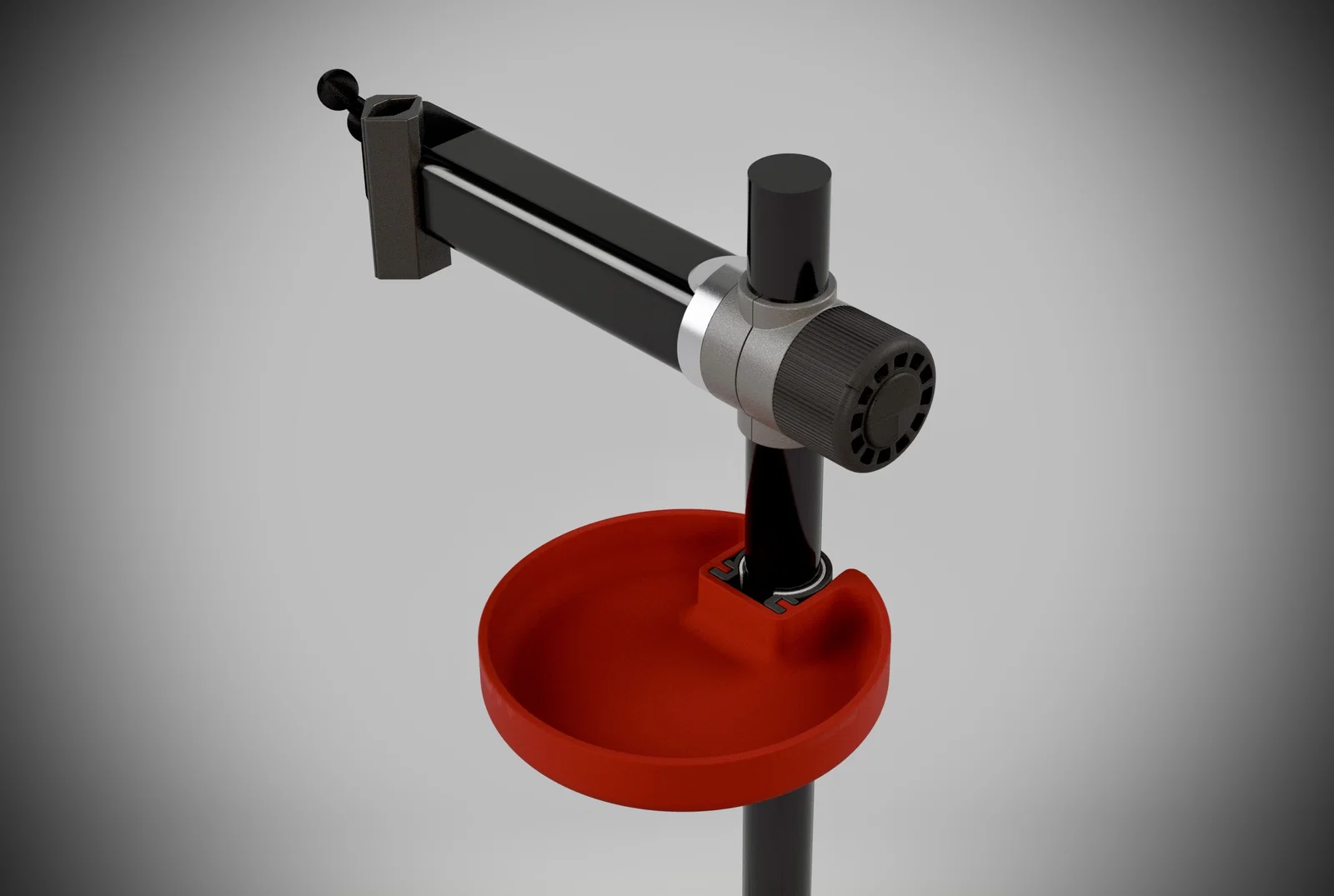

Thiết kế để gắn và đỡ một cái khay như . Cũng dùng rất ổn với khay zin của Feedback Sports.

Không dùng shim thì ngàm sẽ ôm vừa cây trụ đường kính khoảng ~43mm.

Hai miếng shim mỗi miếng dày khoảng ~1.6mm. Chúng giúp ôm khít trụ 38mm. Nếu chỉ lắp riêng shim thì sẽ hơi trượt lên xuống lỏng, nhưng khi ráp đủ bộ thì sẽ được giữ cố định.

Mình từng in shim bằng TPU trước, nhưng bị quá trơn. PLA thường là ngon. (Bề mặt matte hoặc vật liệu CF có thể bám tốt hơn, nhưng có thể hơi giòn, khó trượt vô đúng vị trí.)

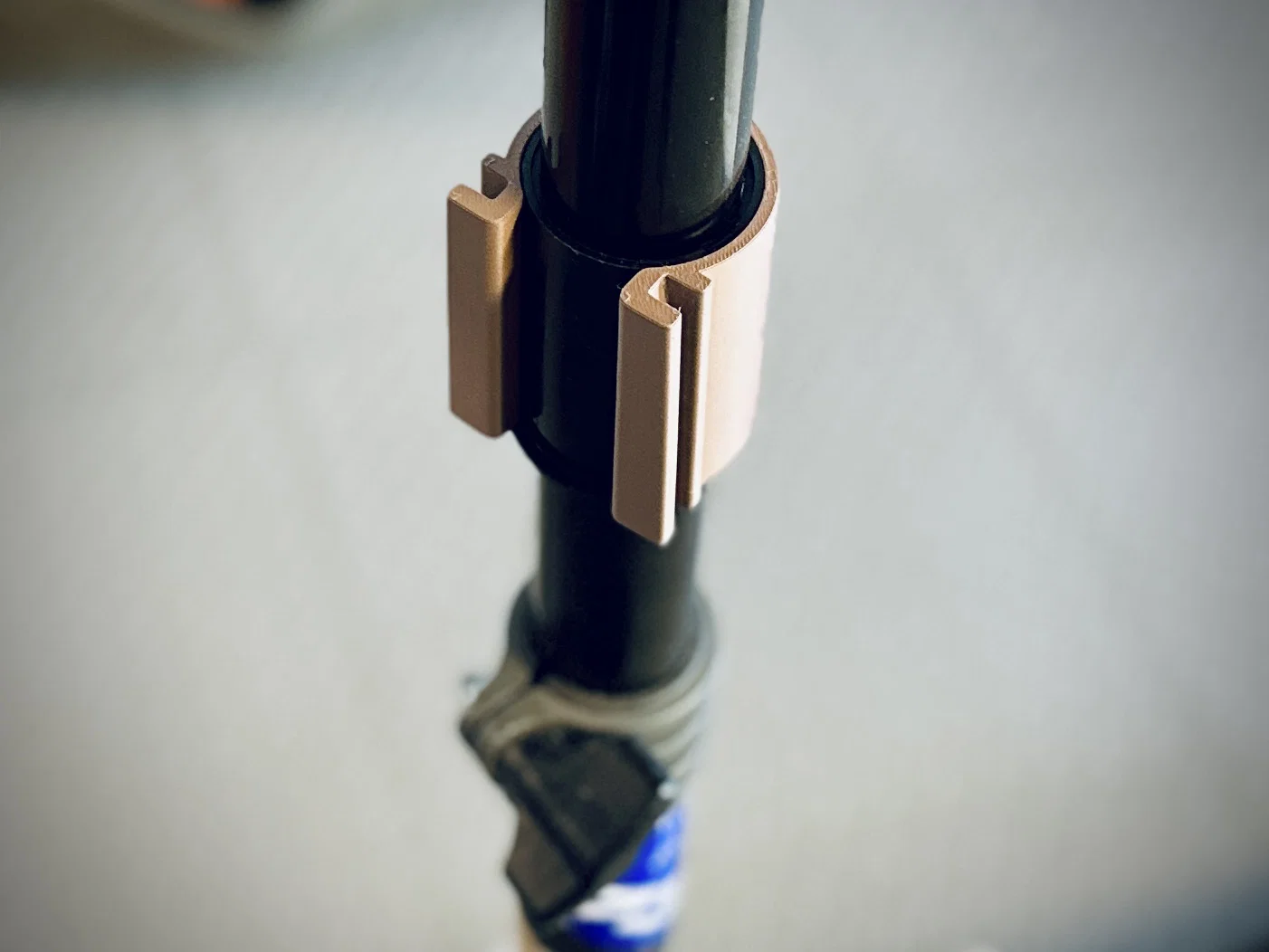

Cách lắp khay lên trụ đứng: đặt 1 hoặc 2 shim vào trước, rồi nhẹ nhàng nhưng dứt khoát ép ngàm vào đúng vị trí phủ lên các shim. Phần khay sẽ kẹp chặt hai “chân” của ngàm và giữ cả cụm đứng yên.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
2,2 MB
File lớn nhất
910,8 KB
