Aperture / Mechanical Iris (Cơ cấu khẩu độ cơ khí)

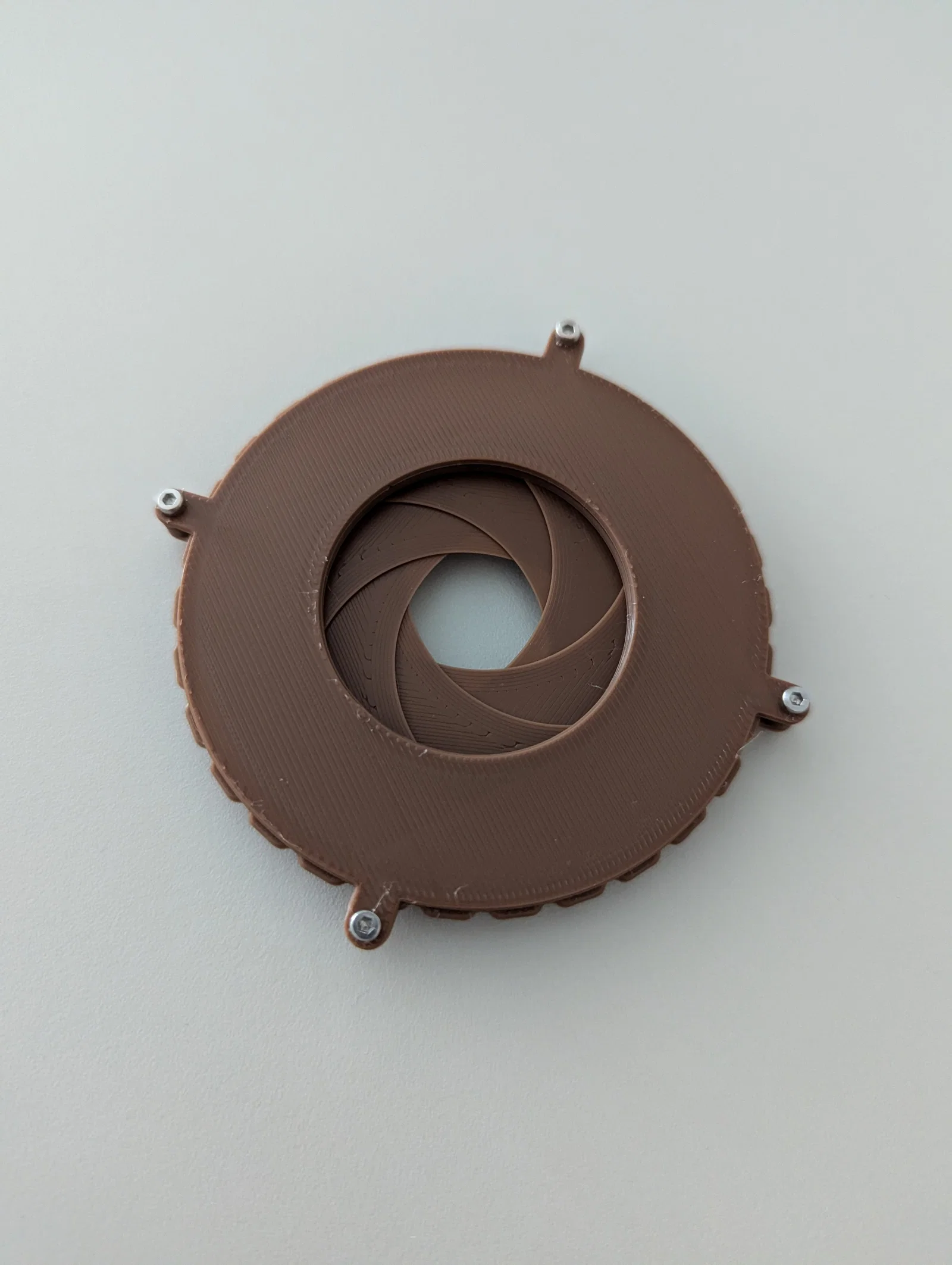

Mẫu aperture / mechanical iris in 3D với 6 lá, mỗi lá gồm 2 phần kèm pins, lắp được không cần keo. Cơ cấu dùng rotating plate, backplate/front plate và siết ốc với threaded heat inserts. Dự kiến V2 sẽ mượt hơn.
Mô tả

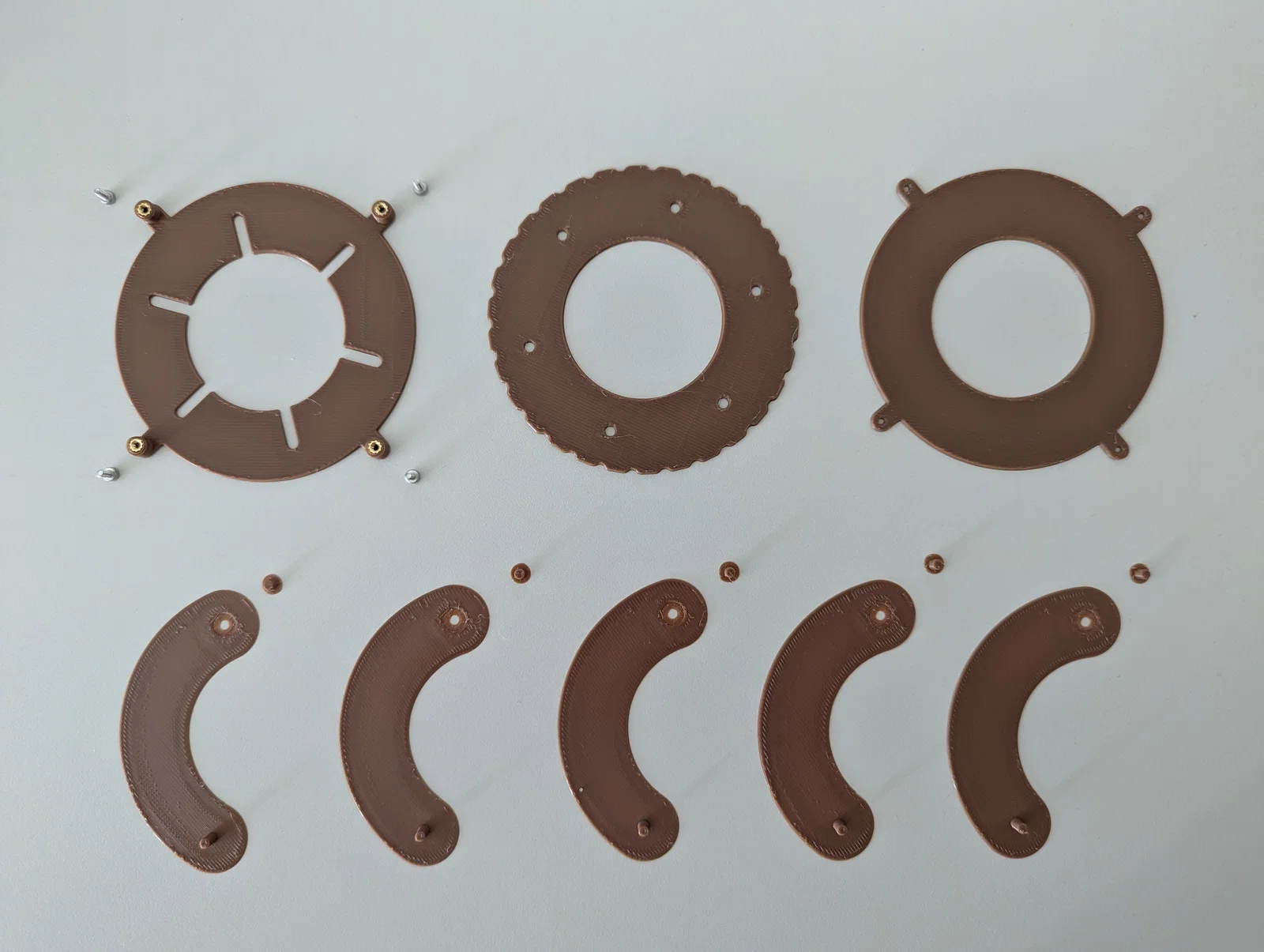

Đây là lần đầu tiên mình thử thiết kế một cơ cấu aperture / mechanical iris hoạt động được với 6 lá.

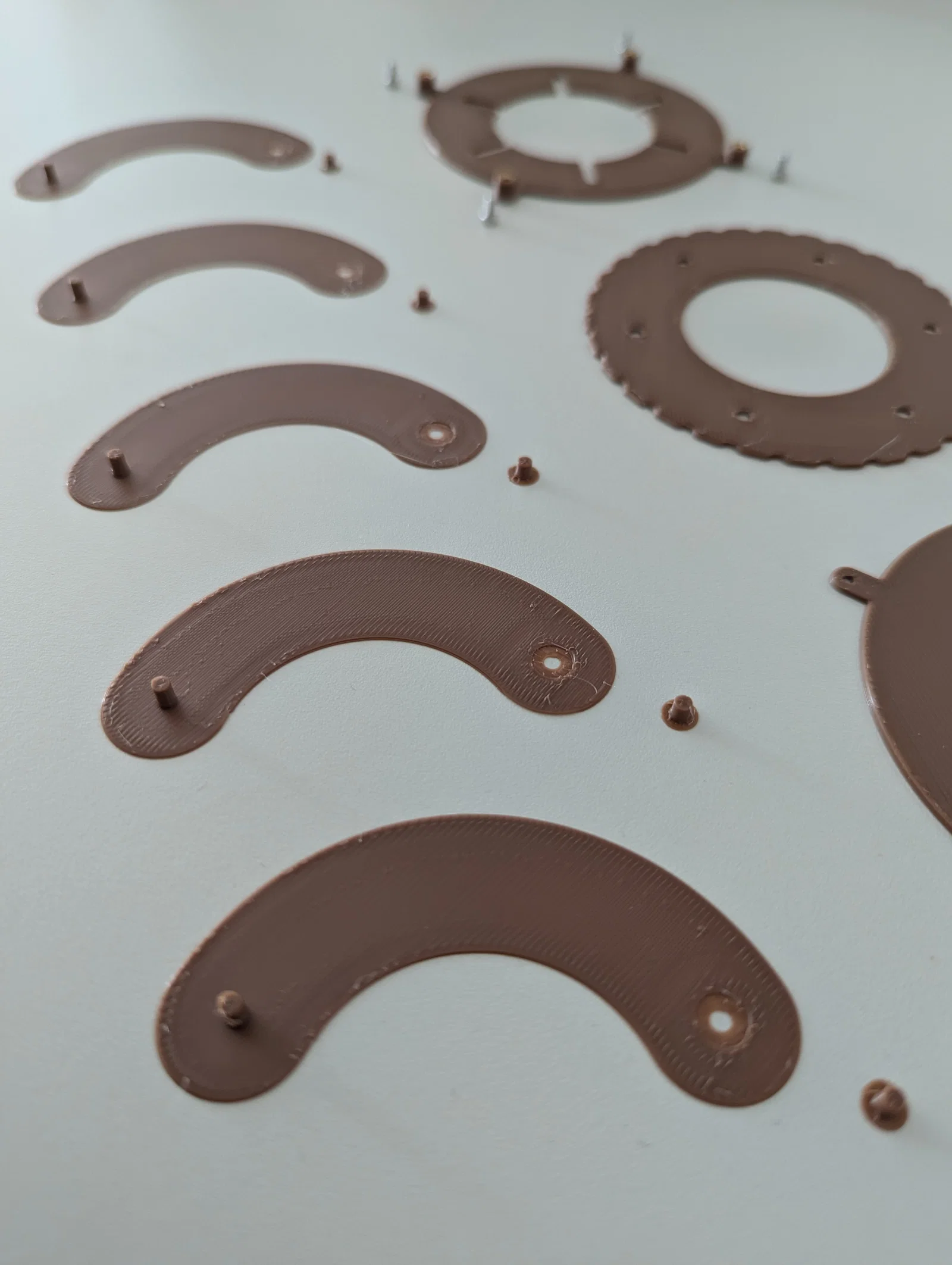

Mỗi lá được in thành 2 phần, có chốt (pins) ở cả hai bên. Phần pins có thể lắp rời; không bắt buộc phải dùng keo, nhưng nếu dán keo thì cơ cấu sẽ cứng cáp và ổn định hơn.

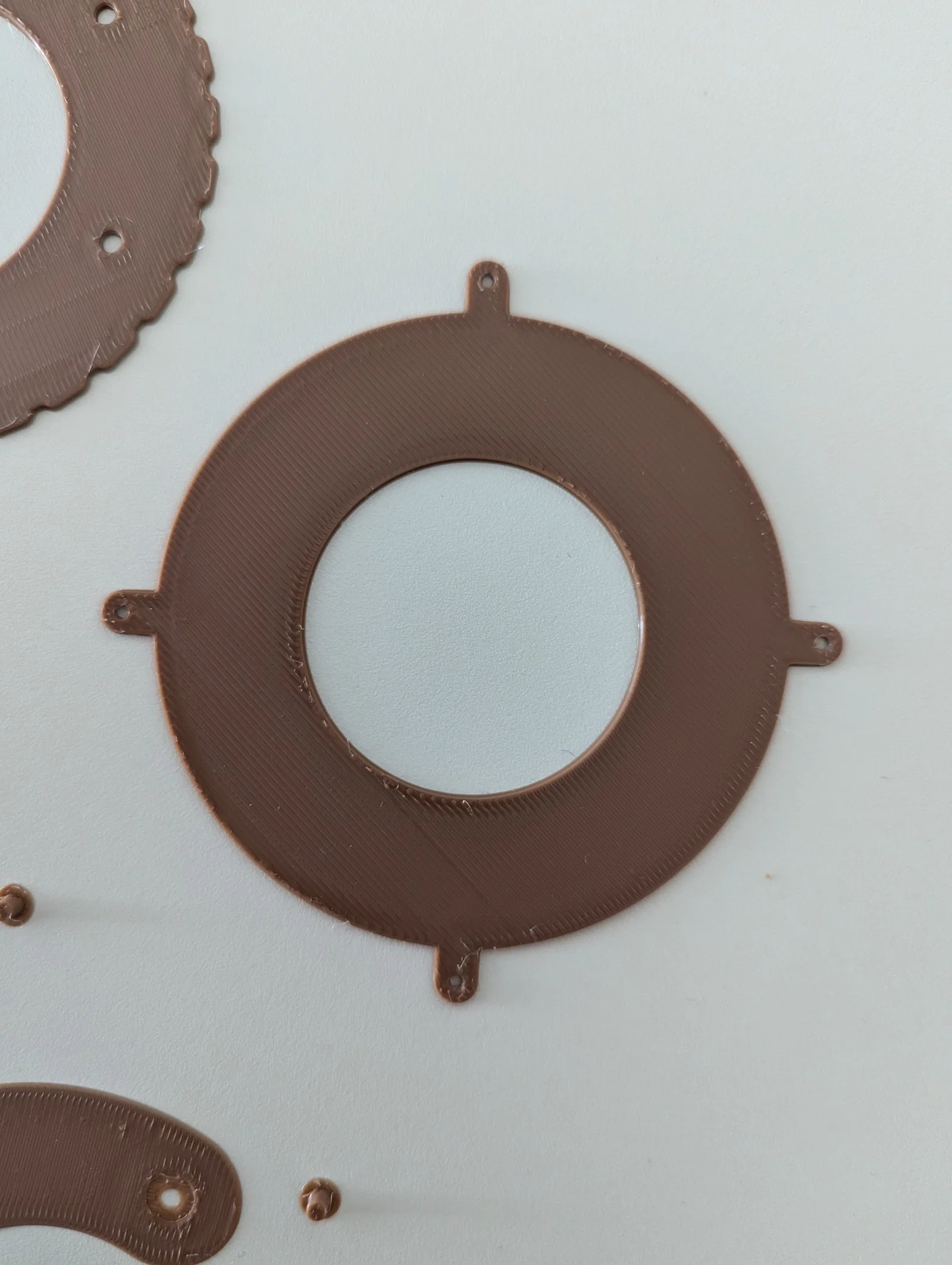

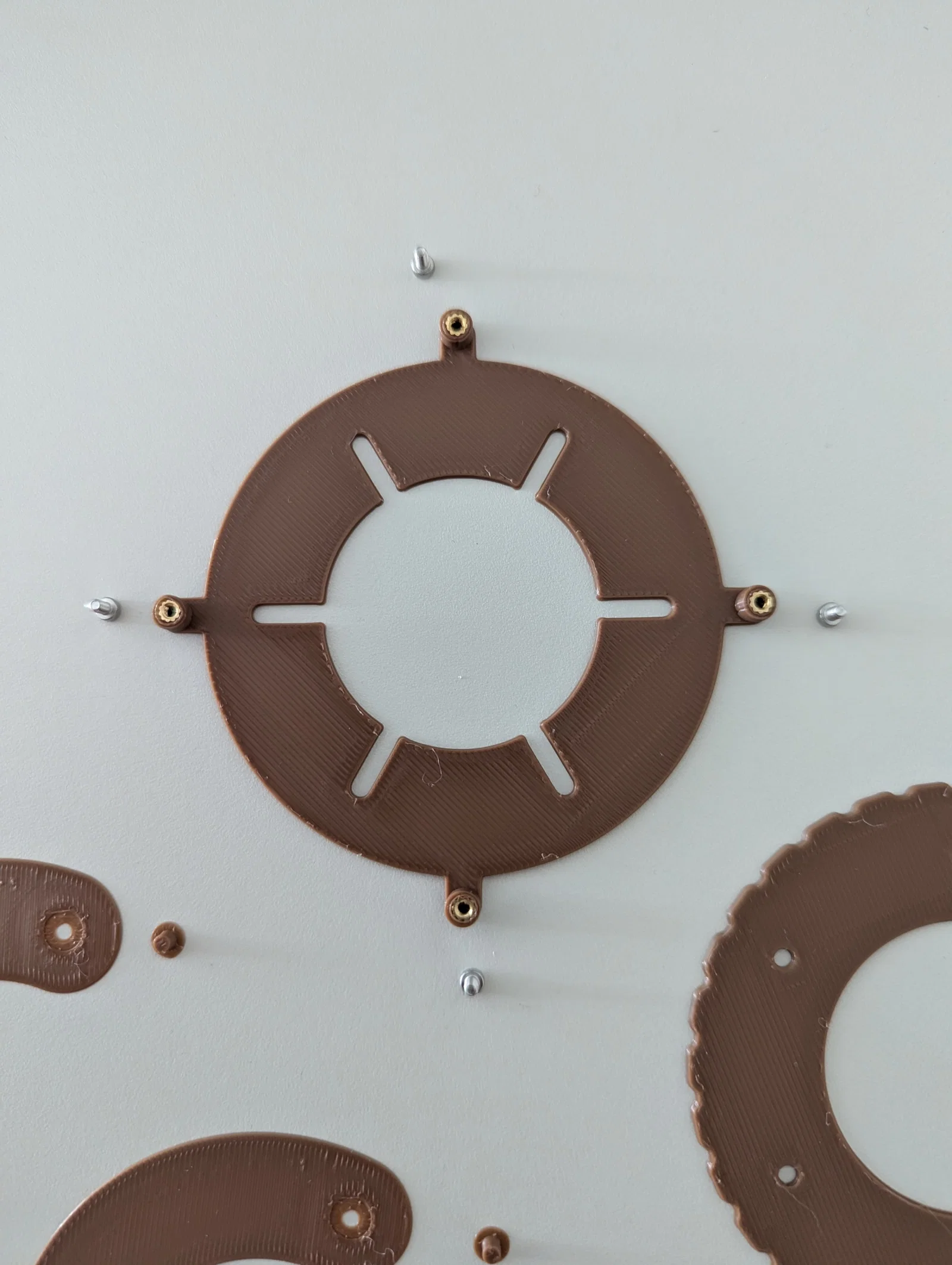

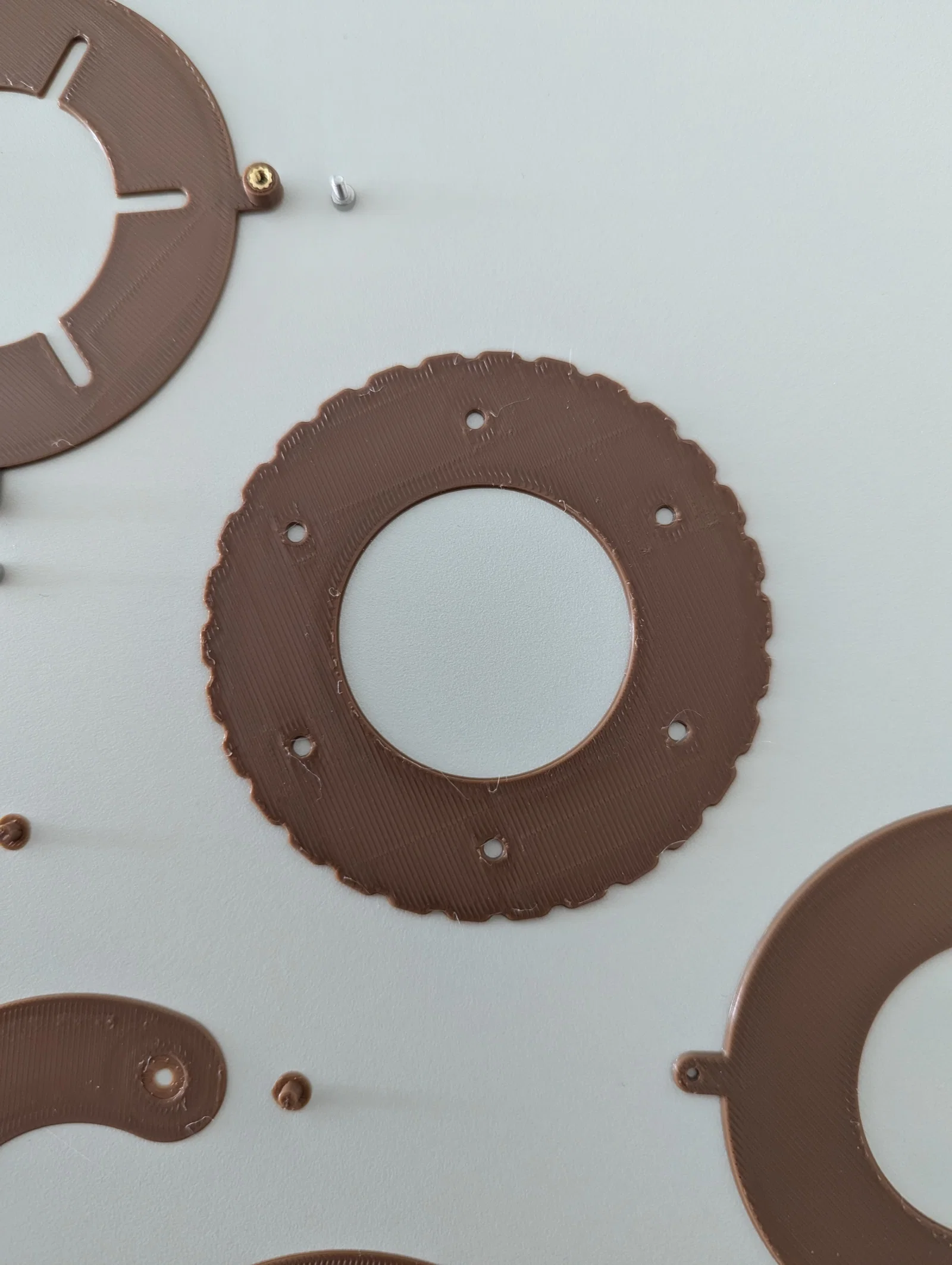

Các lá trượt trong rãnh của chúng, được điều khiển bởi một tấm xoay (rotating plate). Một tấm sau (backplate) dẫn hướng chuyển động, còn tấm trước (front plate) giữ toàn bộ cụm cố định.
Cụm lắp ráp được siết bằng ốc và threaded heat inserts.
Mình dự tính làm bản V2, trong đó tấm giữa và tấm trước sẽ có dẫn hướng tốt hơn để tăng độ chính xác khi xoay.
