Mô hình 3D in đa màu các amino acid chuẩn (space-filling; ball-and-stick)

Dự án này bao gồm đầy đủ file để tái tạo các mô hình amino acid chuẩn (= standard) theo kiểu space-filling và ball-and-stick ở tỉ lệ 100.000.000 : 1. Chỉ cần load tất cả file .stl trong đúng thư mục cùng lúc vào PrusaSlicer và chọn “yes” khi phần mềm hỏi có muốn xem các file như một object hay không. Sau đó chọn đúng extruder tương ứng cho từng loại nguyên tử. Nhớ lưu ý các mẹo sau:

Mẹo chung khi slicing/printing:

• Nếu muốn in mẫu space-filling không có nguyên tử hydrogen, thì lúc kéo các file .stl vào PrusaSlicer, chỉ cần không chọn file có chứa hydrogen

• Dùng thiết lập purge to infill và cân nhắc cắt phân tử làm đôi (và dùng dowel connectors) khi in mẫu space-filling để giảm hao phí và tiết kiệm thời gian!

• In càng nhiều mẫu cùng lúc càng tốt có thể giúp giảm waste và rút ngắn tổng thời gian in

• Đặc biệt khi in mẫu ball-and-stick có hydrogen, mô hình thành phẩm sẽ rất “mỏng manh”; để tránh bị gãy/vỡ, lưu ý:

  • Tăng scale lên 50% hoặc thậm chí 100% sẽ làm mẫu cứng cáp hơn nhiều!
  • Dùng purge to infill cho cả ball-and-stick cũng giúp gia cố liên kết (đặc biệt vùng giao giữa các màu khác nhau dễ bị gãy)
  • Dùng soluble supports giúp tháo support dễ hơn mà ít làm gãy mẫu

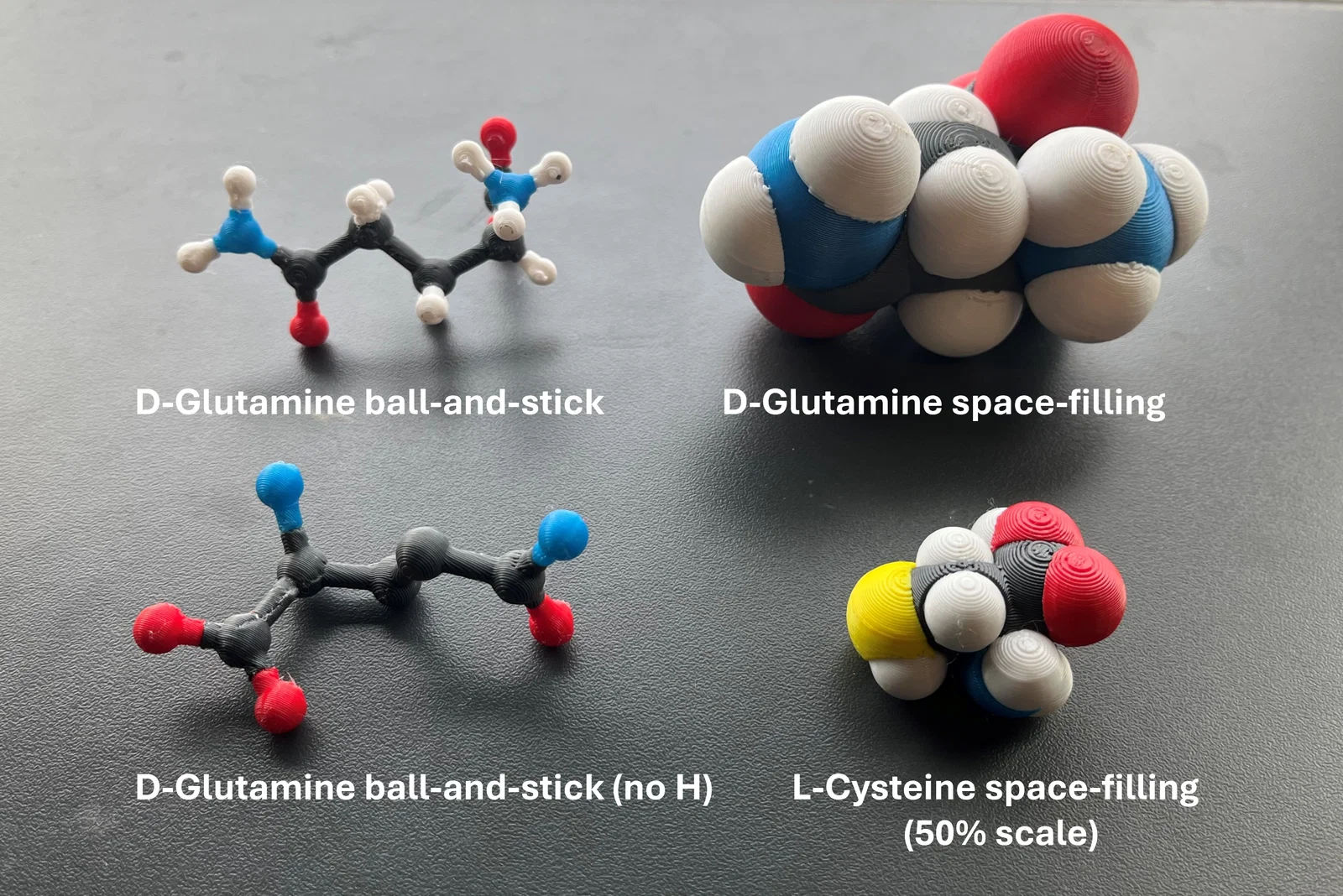

Các bản in ví dụ được in trên MK3S+ với nâng cấp MMU3.

Nâng cao (Advanced)

Giới thiệu ngắn về phương pháp dùng để tạo file Stl phục vụ in multicolor:

Lấy scripts tại: https://github.com/Frinn00/mercury-scripting

Tất cả phân tử amino acid được tạo trong Avogadro 1.2 (qua Build/Insert/Fragment/amino_acids) và xuất ra thành các file .mol2 riêng lẻ.

Khi tạo file .mol2 theo cách này, lưu ý cần chỉnh sửa dòng thứ hai của file .mol2 (ví dụ mở bằng text editor) để không còn ký hiệu * nữa rồi lưu lại (xem sơ đồ bên dưới). Nếu không, bước tiếp theo sẽ không chạy được.

Mở file bằng CCDC Mercury (cần licence để script thực thi) và chạy script tương ứng thông qua CCDC python API để tạo các file .stl mong muốn. Các file .stl sẽ nằm trong thư mục Output đã chọn trong phần cài đặt scripting.

Nếu cần, mình có thể cung cấp hướng dẫn chi tiết hơn theo yêu cầu!

Nếu có câu hỏi gì, cứ liên hệ mình nha :)
