Nắp lưng pin 3000mAh cho Huawei E5577 MiFi

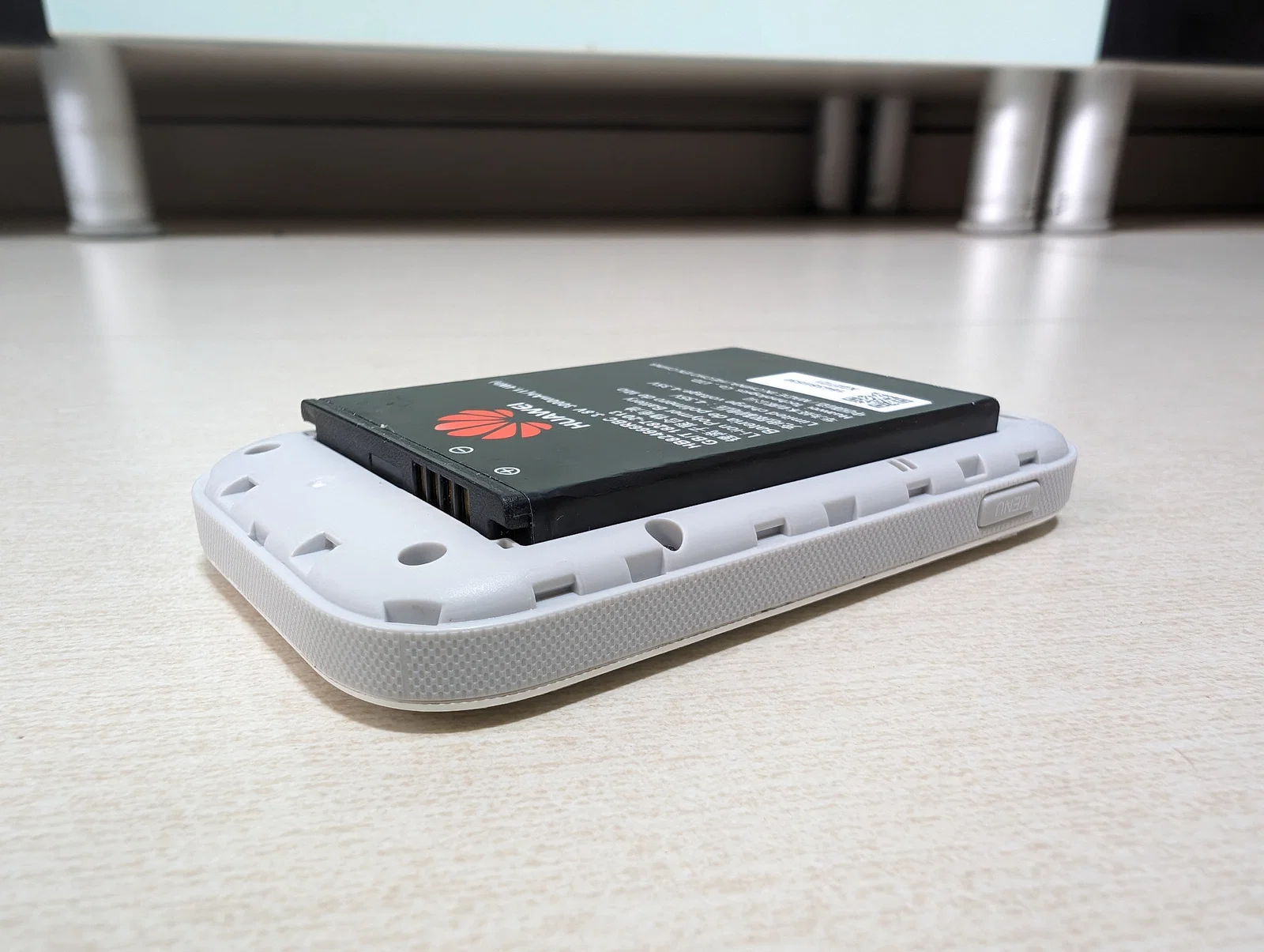

Thiết bị Huawei E5577 MiFi của mình đi kèm pin 1500mAh (HB434666RBC) dùng được khoảng 3–4 tiếng. Để xài được lâu hơn, mình đổi sang pin 3000mAh (HB824666RBC) nên thời lượng tăng lên tầm 8–9 tiếng. Tuy nhiên, pin 3000mAh mới dày gấp đôi so với pin 1500mAh.

Để mod pin cho Huawei E5577 MiFi từ 1500mAh lên 3000mAh, mình thiết kế một nắp lưng pin mới để vừa với viên pin dày hơn.

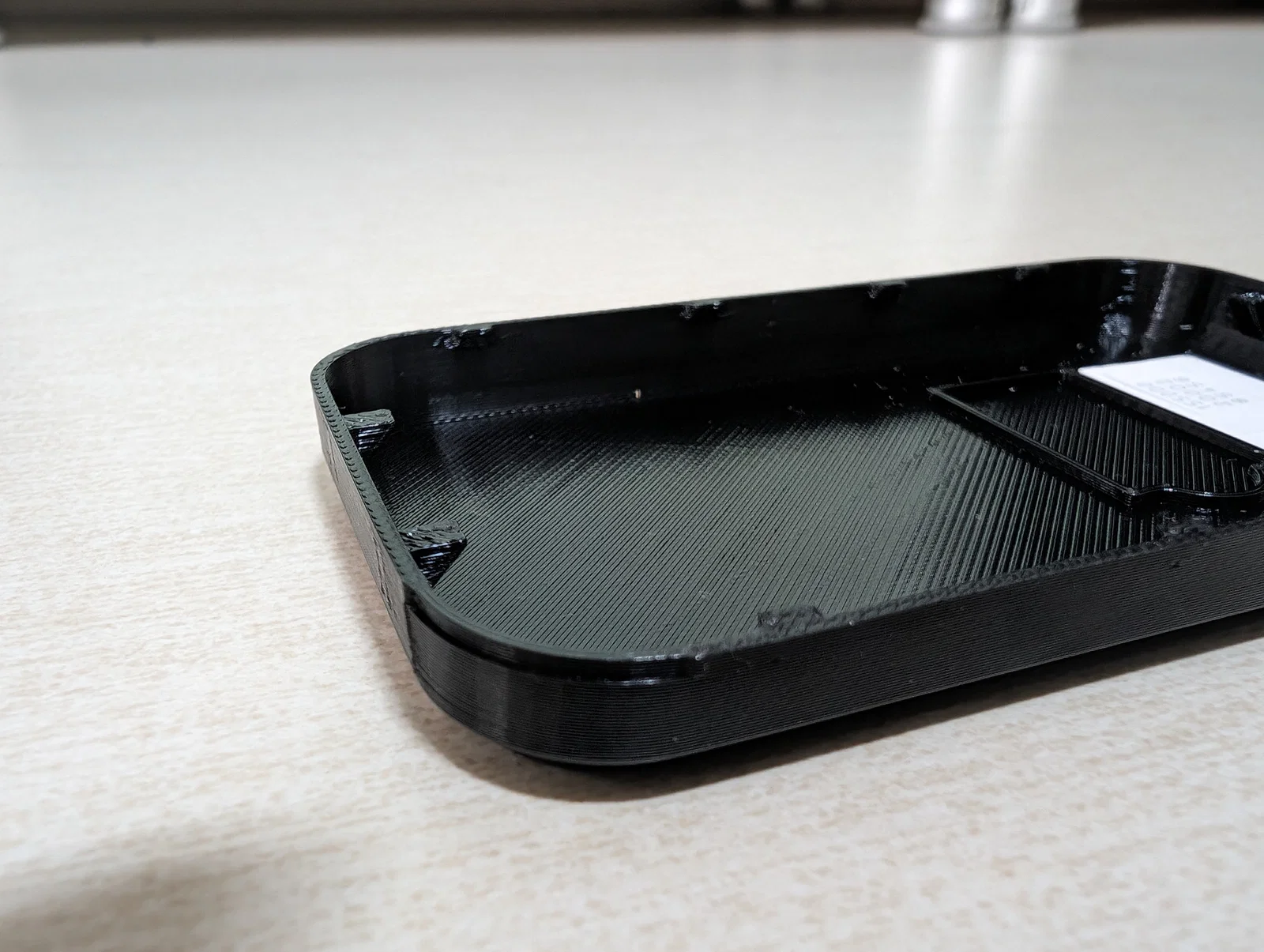

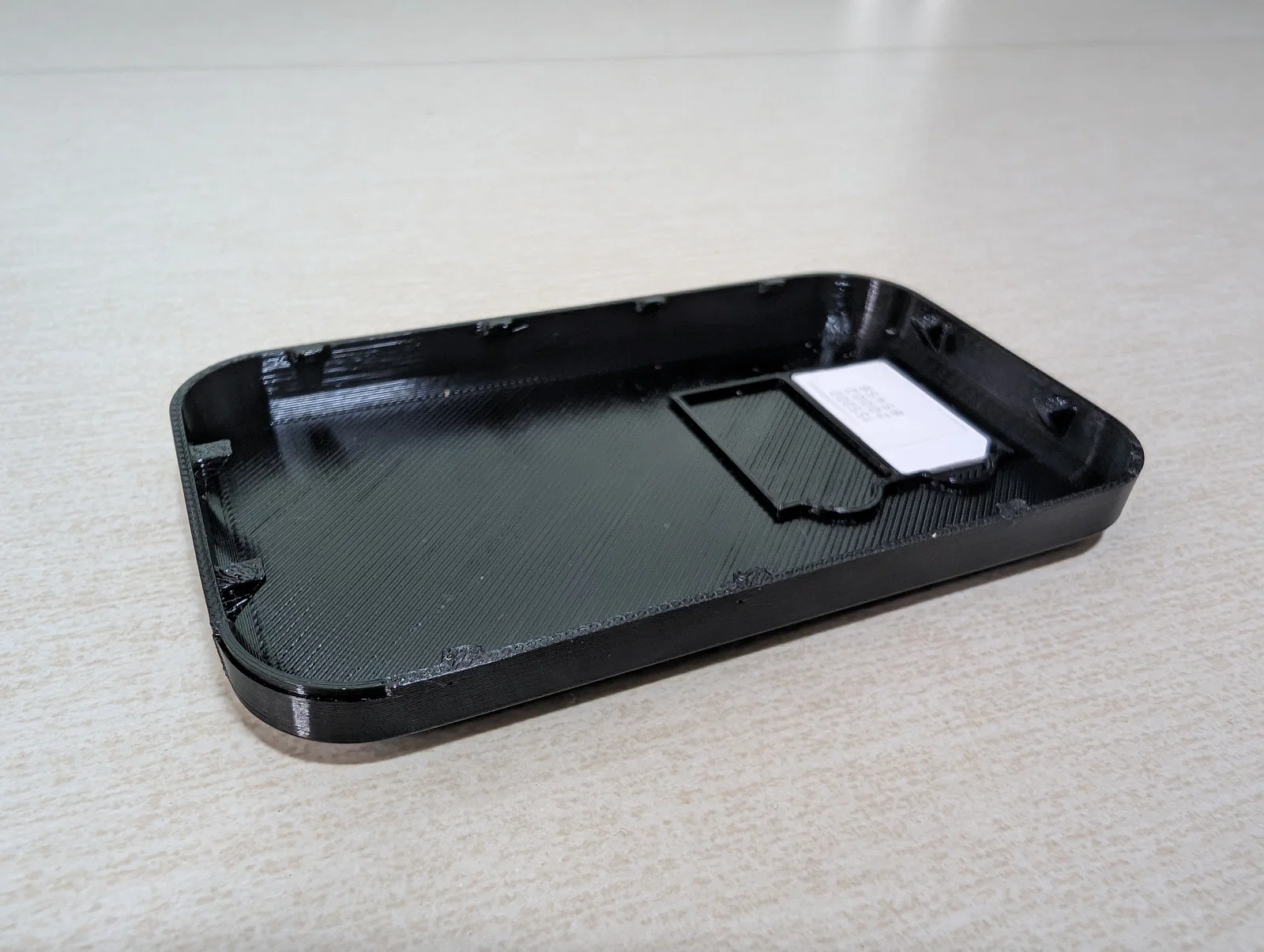

Mình cũng chừa thêm một chút không gian để giữ 2 thẻ SIM, rất tiện để mang theo SIM dự phòng khi đi du lịch. Thay vì dùng kiểu kẹp bằng độ căng để giữ SIM, mình chọn dùng băng keo hai mặt vì PLA và PETG theo thời gian có thể bị biến dạng theo hình mới.

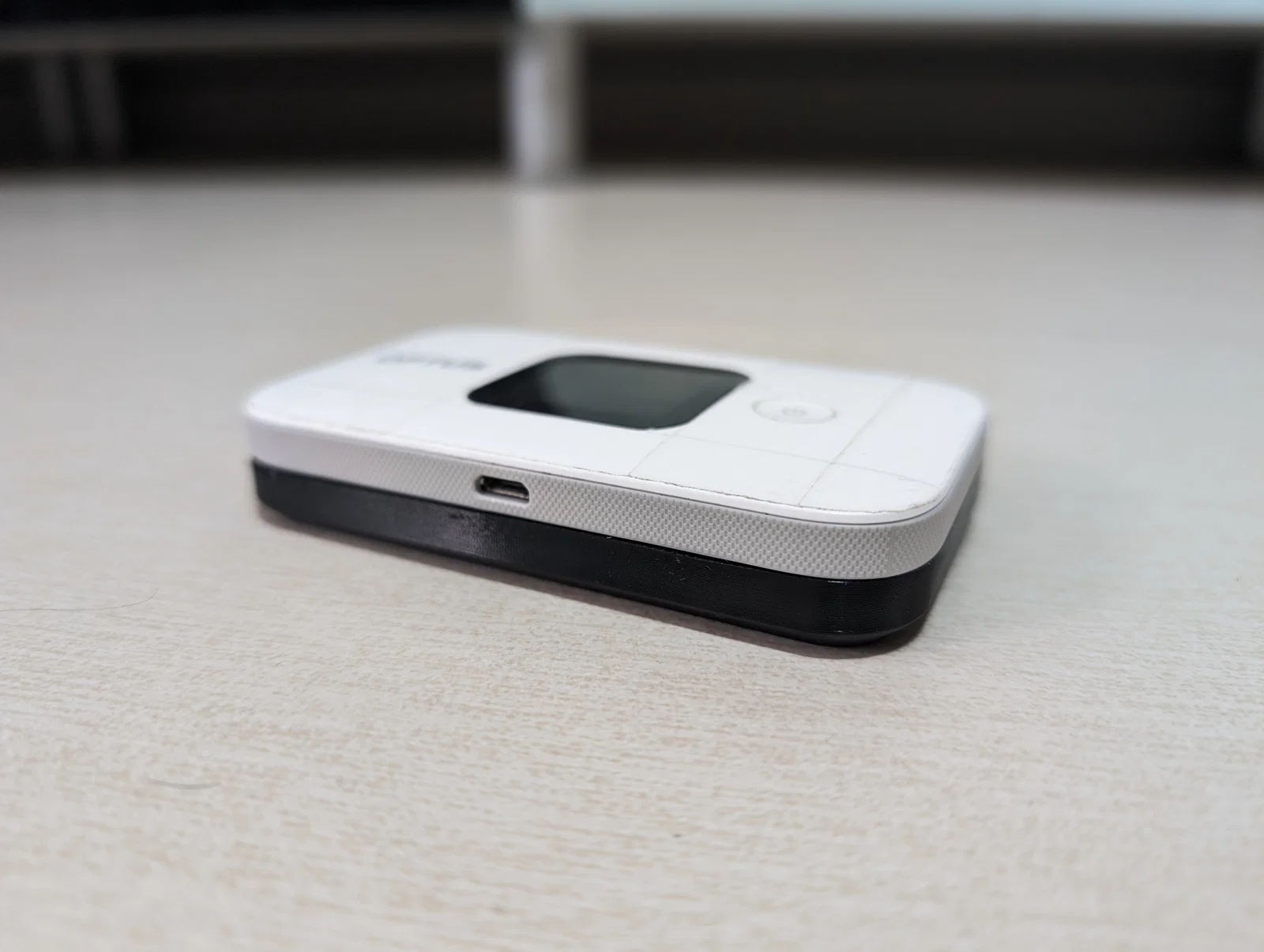

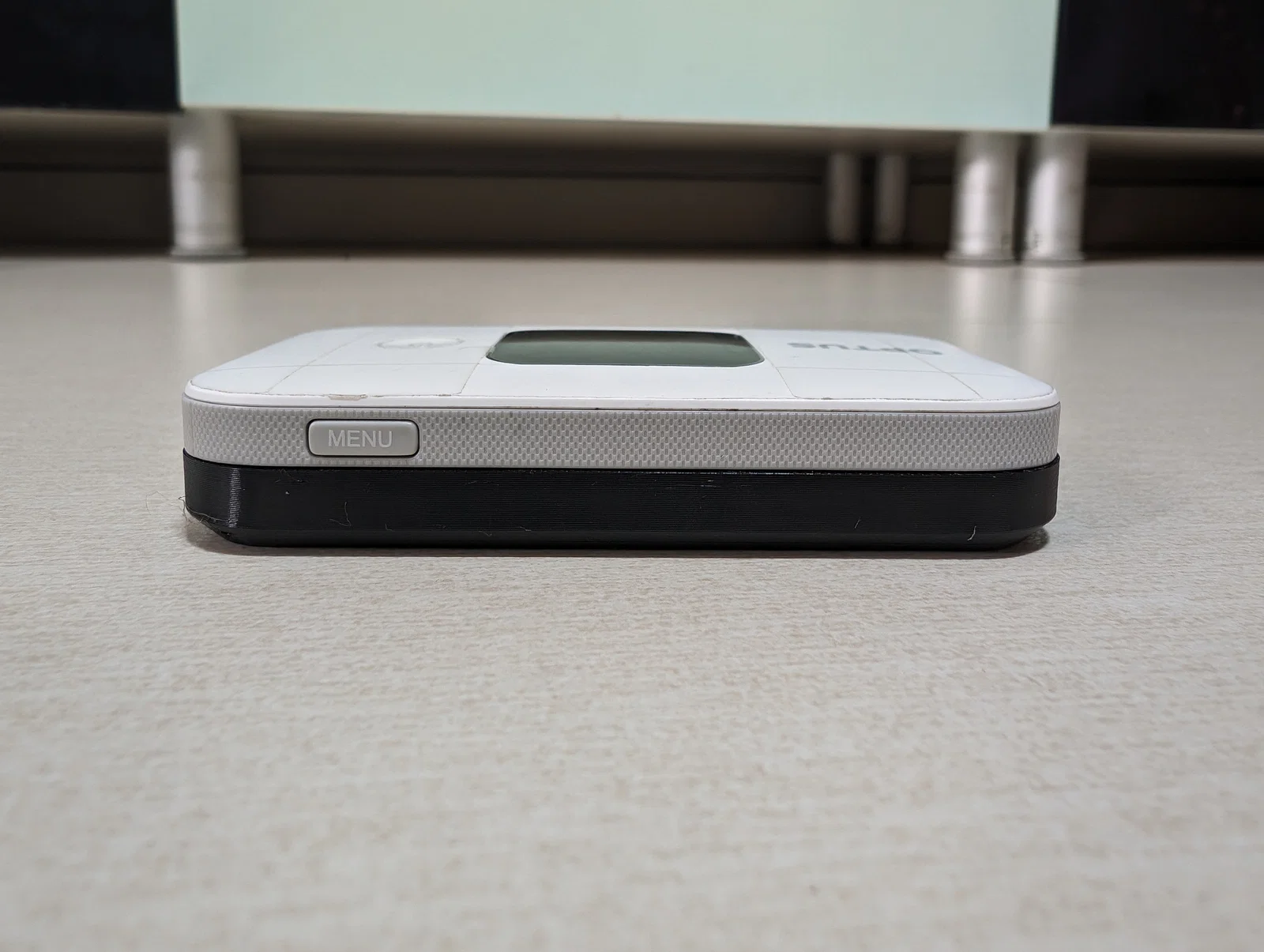

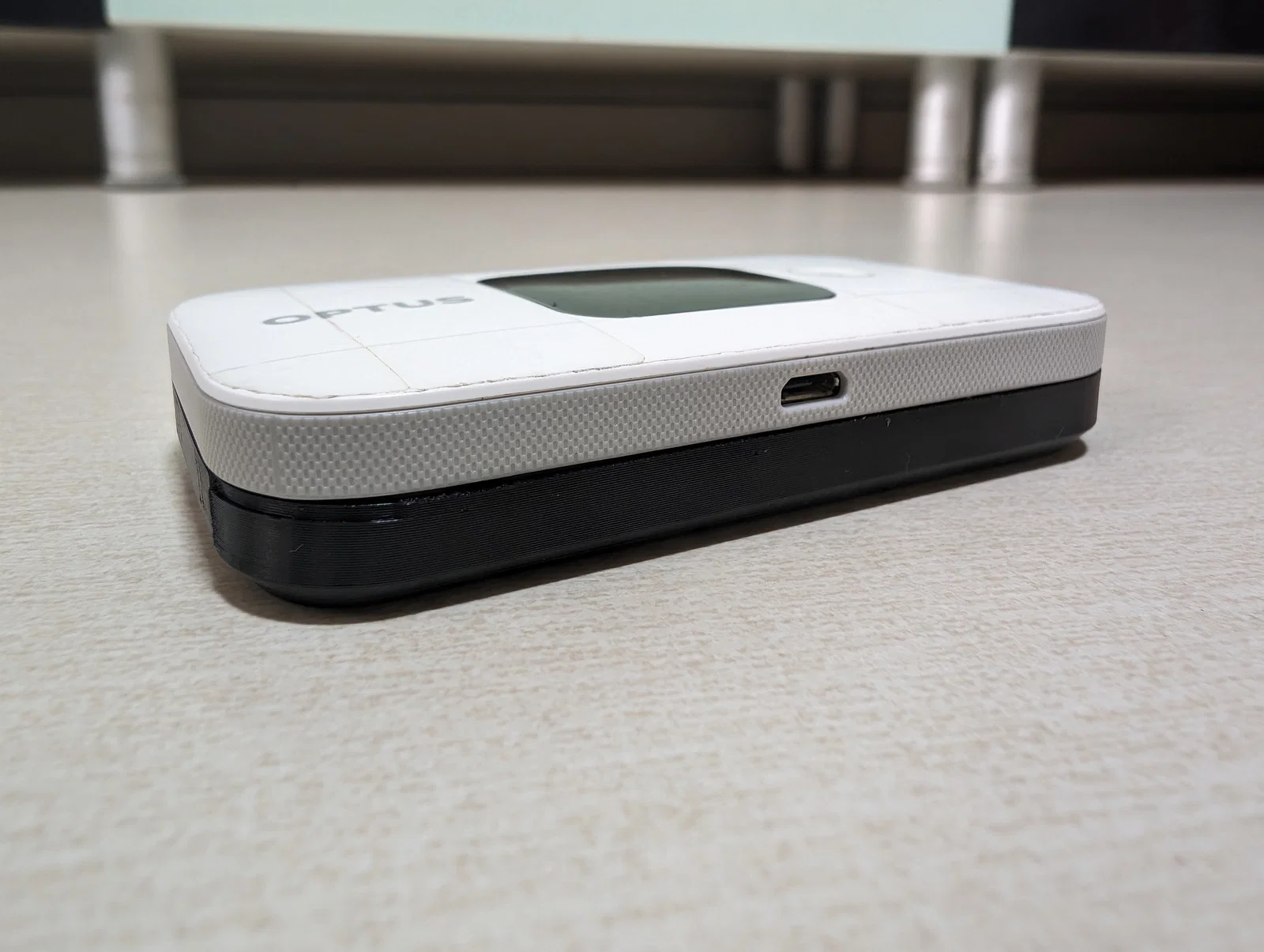

Nắp lưng pin mới sẽ ôm khít cho Huawei E5577 và mép nắp nằm phẳng, sát với các cạnh của Huawei E5577 MiFi.

Thiết kế để in không cần support (miễn là máy in của bạn xử lý được góc 45 độ)

Cách mình in

• Vật liệu: PETG
• Chiều cao lớp (Layer Height): 0.20mm
• Số vách (Walls): 3
• Raft/ Support/ Brim: Không
