Giá đỡ đầu tip heat press M4 screw-in

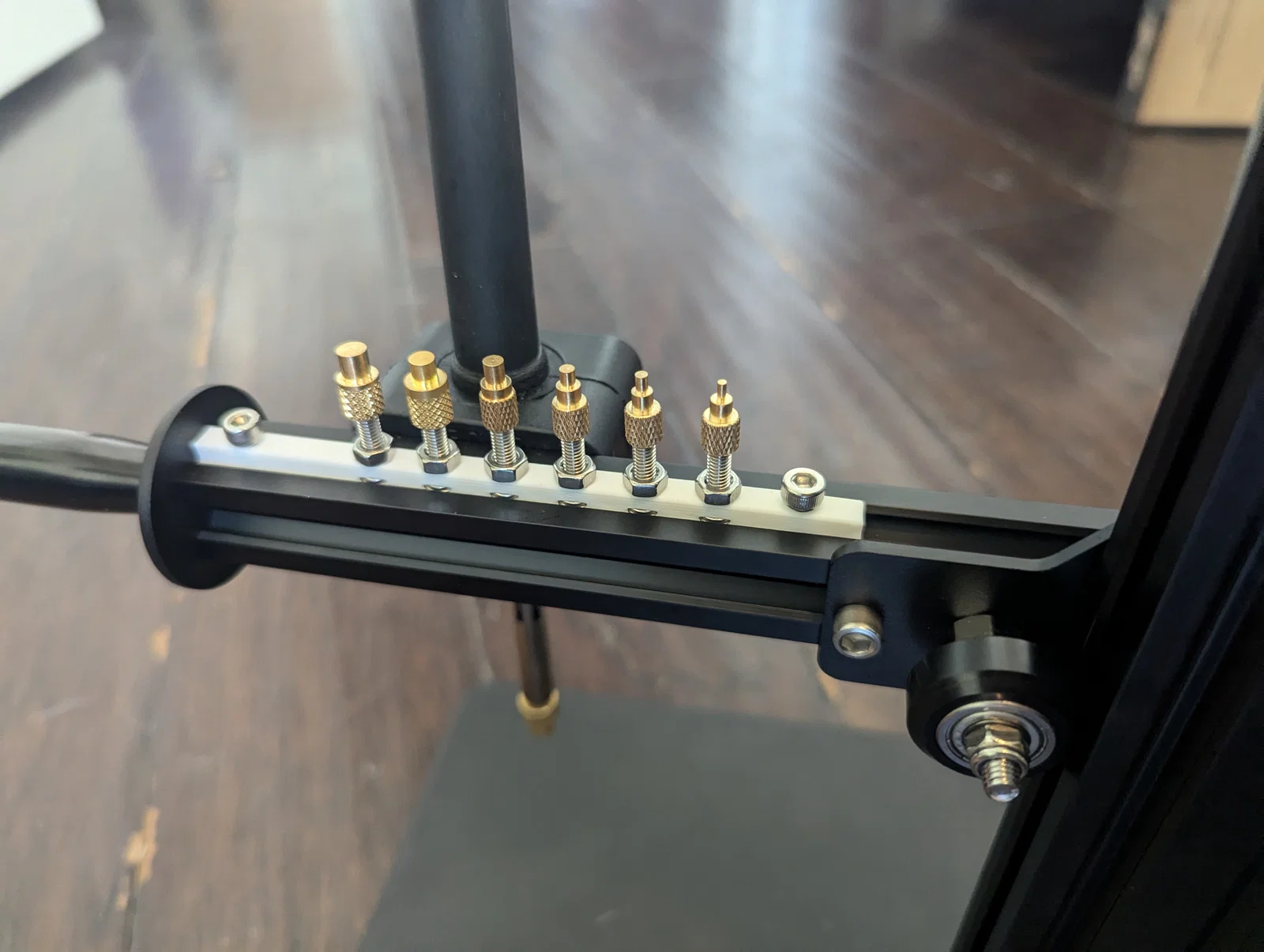

Đây là một cái giá gắn vào khe của nhôm định hình 2020/2040 để giữ các đầu heat press tip dạng screw-in của Pinecil sát bên dụng cụ, khỏi bị vương vãi lung tung. Mình bắt đầu thấy mệt vì cứ phải để ý và tìm mấy đầu tip khác nhau cho bộ heat press insert rig.

Bạn sẽ cần:
6 cái ê-cu M4 (M4 hex nuts)

6 cái ốc M4x14 socket head cap screw

2 cái ốc M4x6 socket head cap screw

(Sao mấy món này không có sẵn trong maker’s supply nhỉ?)

In nghiêng (in theo góc), không cần support. Bắt ốc M4x16 từ phía dưới lên và siết bằng ê-cu, rồi dùng ốc M4x6 để siết vào thanh nhôm ở các lỗ phía ngoài.

Lưu ý: các lỗ ngoài được thiết kế khít hơn đáng kể, nên cố gắng đừng siết quá tay.

Có kèm file STEP cho ai cần remix để làm thêm nhiều cọc/điểm gắn (posts), v.v.
