Mô hình hình học TriSphere cho công nghệ in 3D tiết kiệm chi phí

Giống như FlexMesh, TriSphere là một mẫu hình học mà tôi phát triển khoảng một năm trước để khám phá ranh giới của công nghệ in 3D giá rẻ ngày nay. Tôi tin rằng nguồn gốc của mẫu này xuất phát từ truyền thống Celt. Tôi hoàn toàn có ý định cải thiện cách kết nối trong thiết kế này, cả để dễ lắp ráp và để cải thiện tính linh hoạt của vải thu được. Nhưng sau một năm với những ưu tiên cấp bách hơn, tôi phát hành phiên bản này để các nhà thiết kế có thể thử nghiệm.

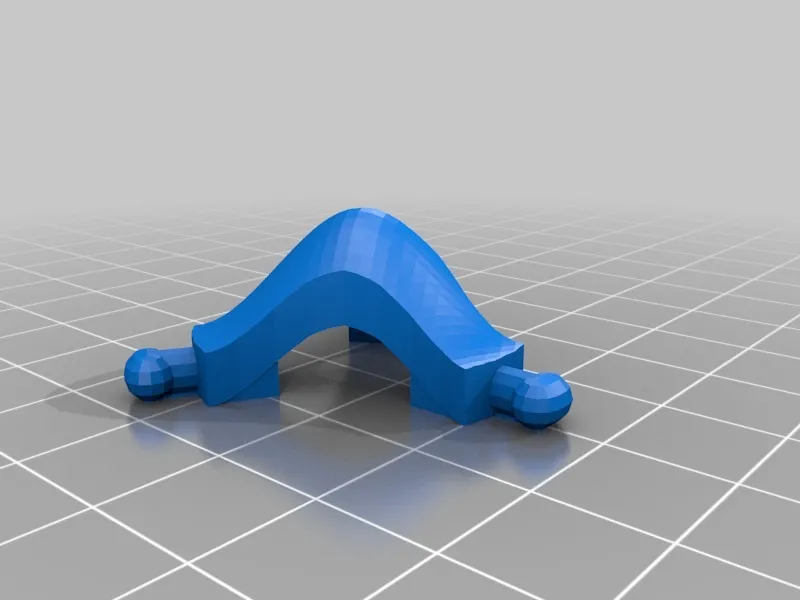

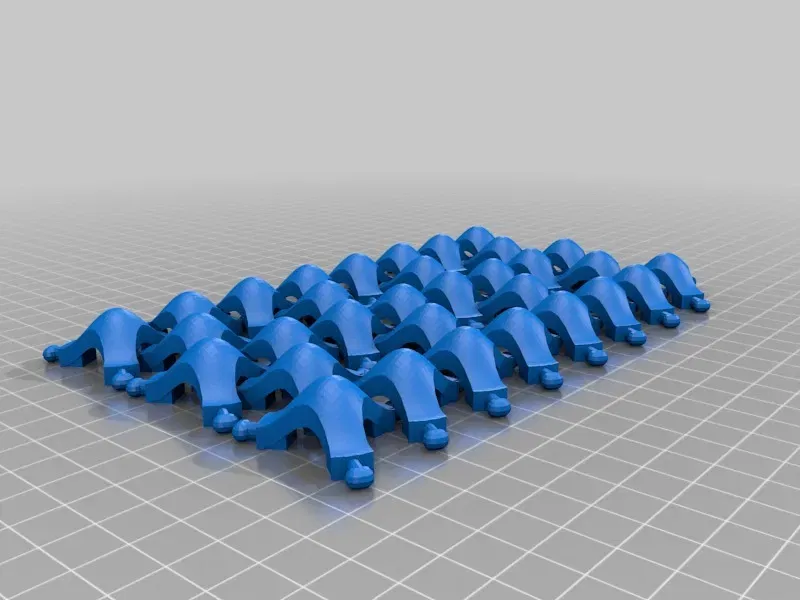

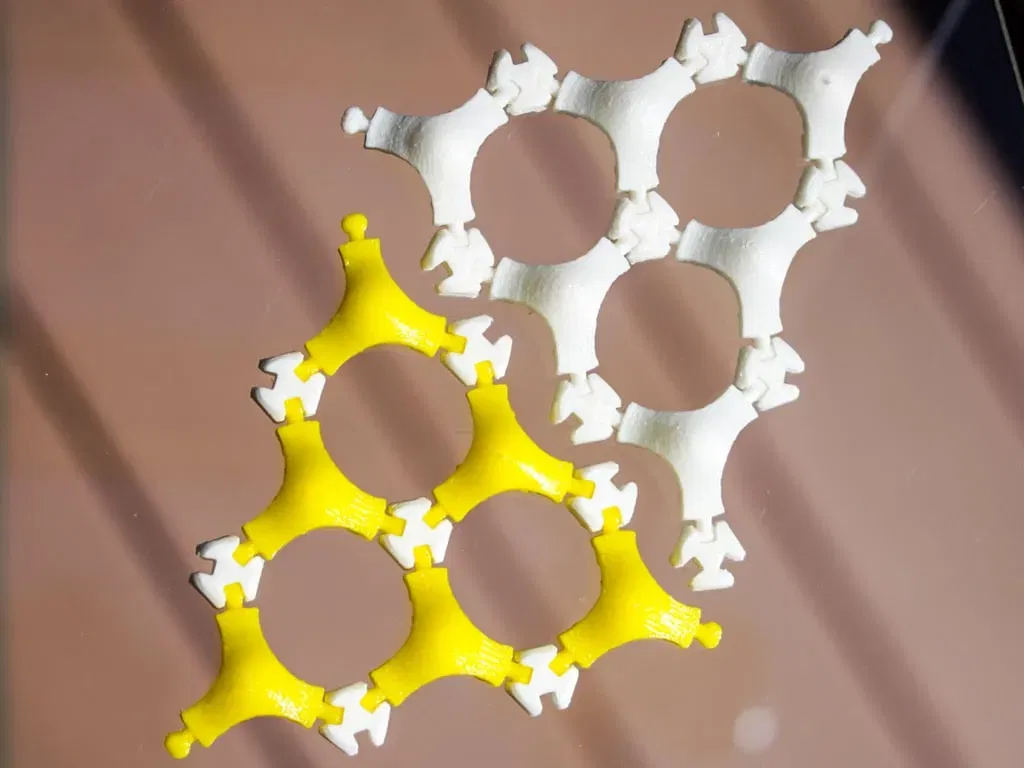

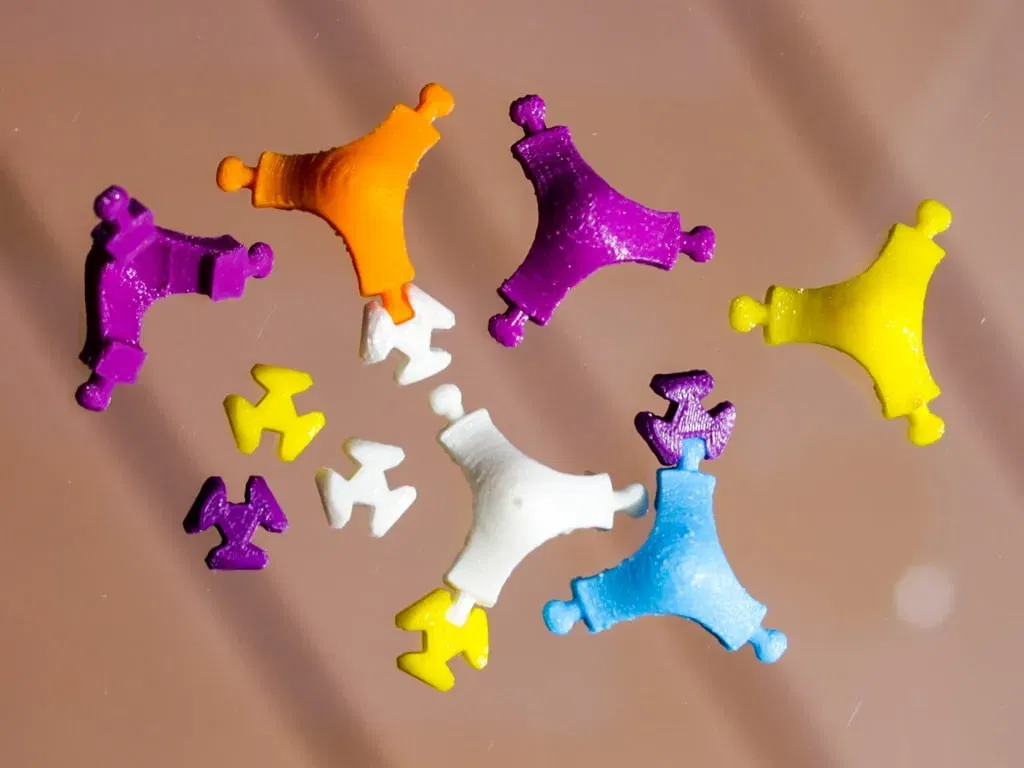

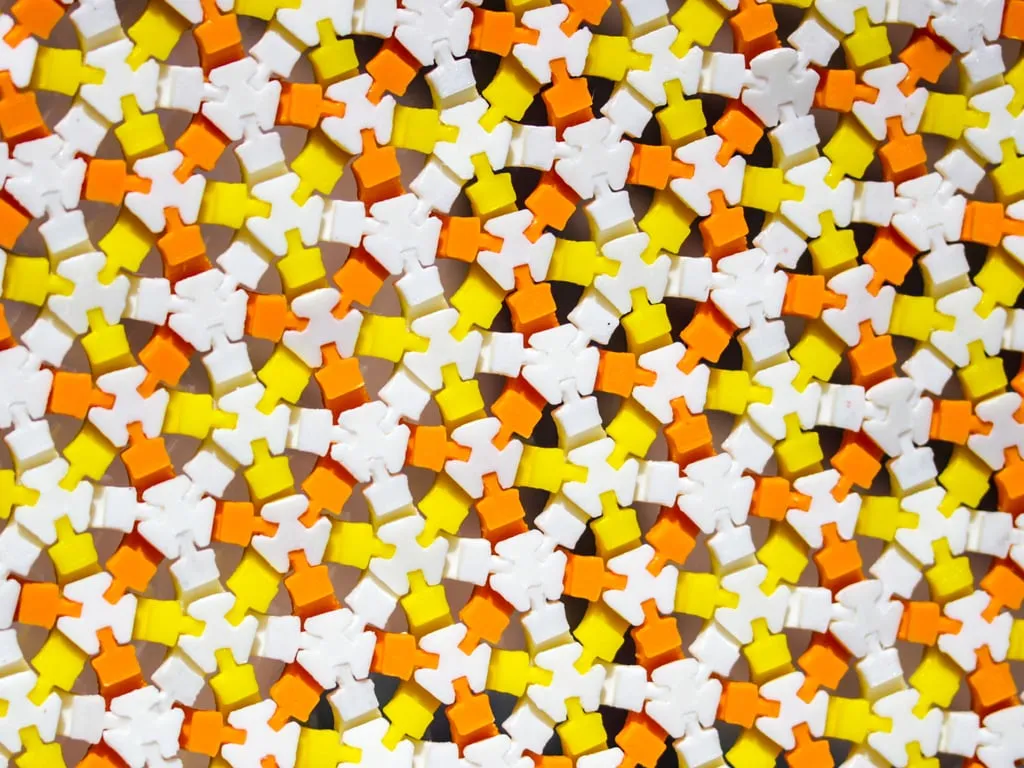

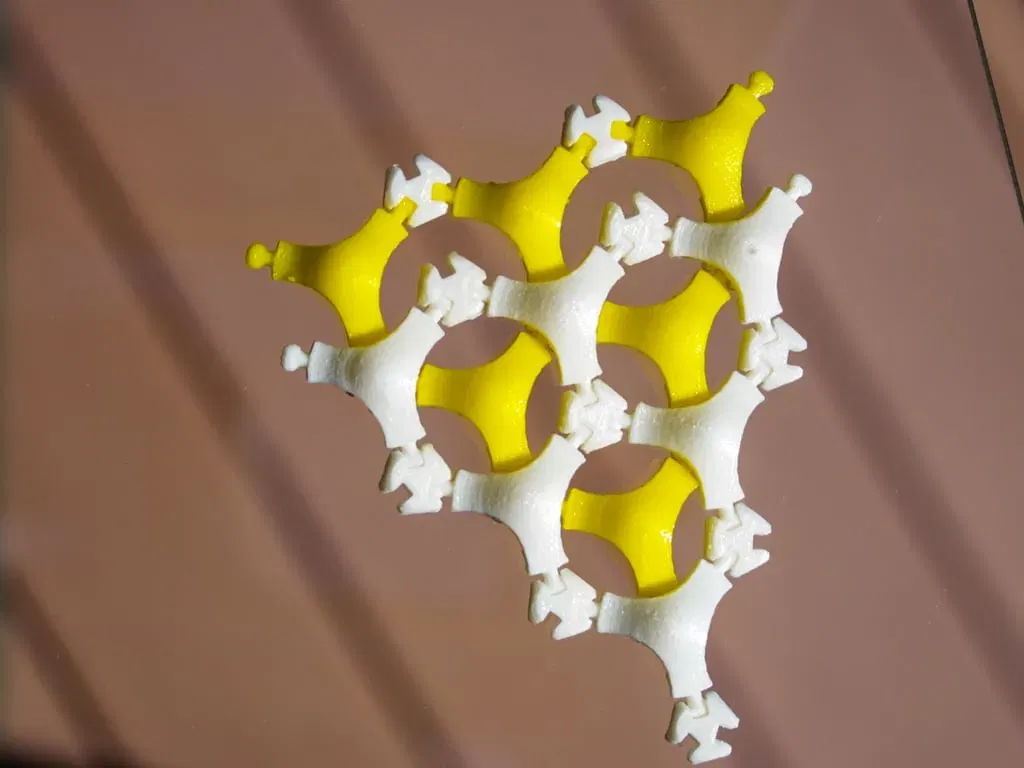

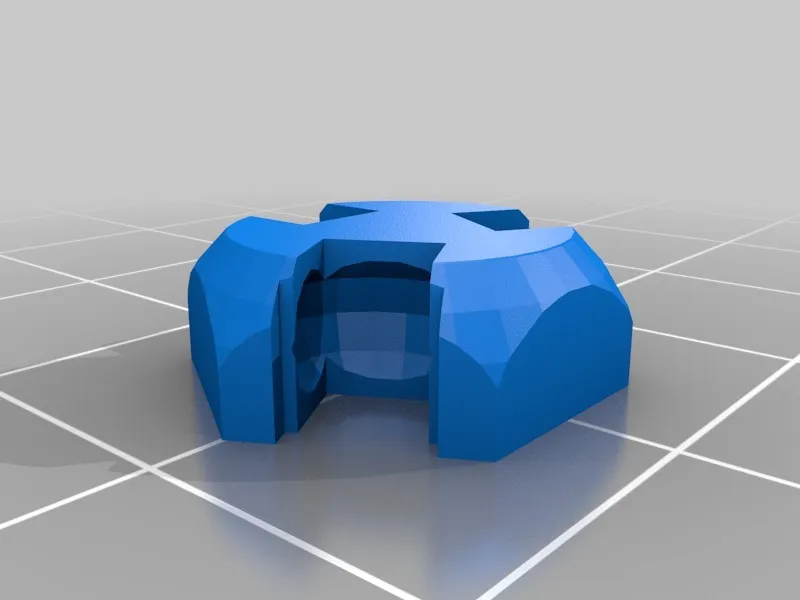

Như tôi đã cố gắng thể hiện trong các bức ảnh đi kèm, vải TriSphere là kết quả của sự tương tác không gian của 3 tấm riêng biệt. Mỗi tấm được xây dựng bằng hai hình dạng cơ bản - Mains và Subs. Mains là các mảnh 3 chân mà có thể nhìn thấy rõ ràng nhất trong thiết kế lắp ráp. Subs, chủ yếu ẩn dưới Mains, được sử dụng để kết nối một chân của mỗi Mains liền kề trong một tấm.

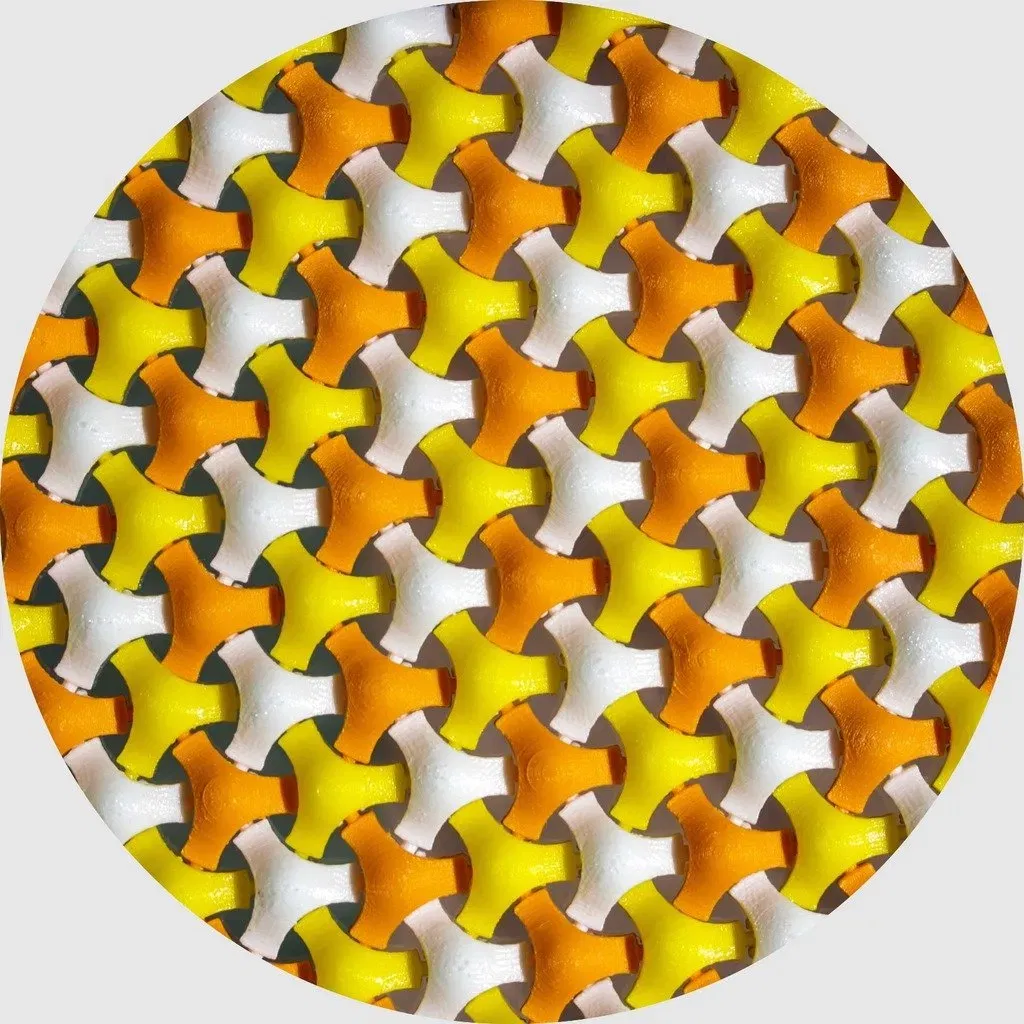

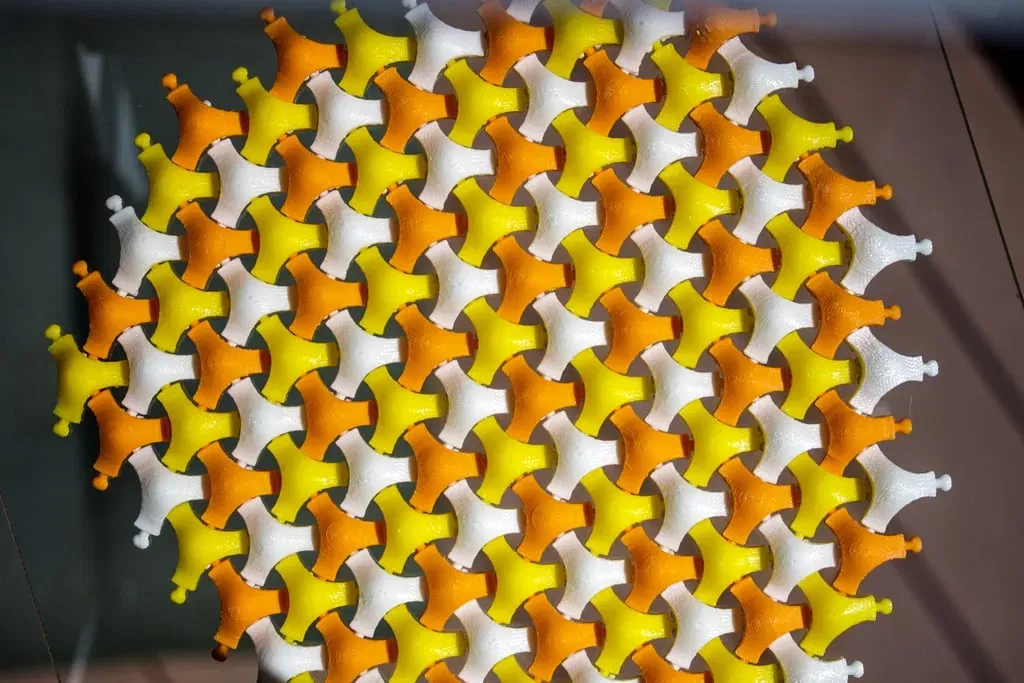

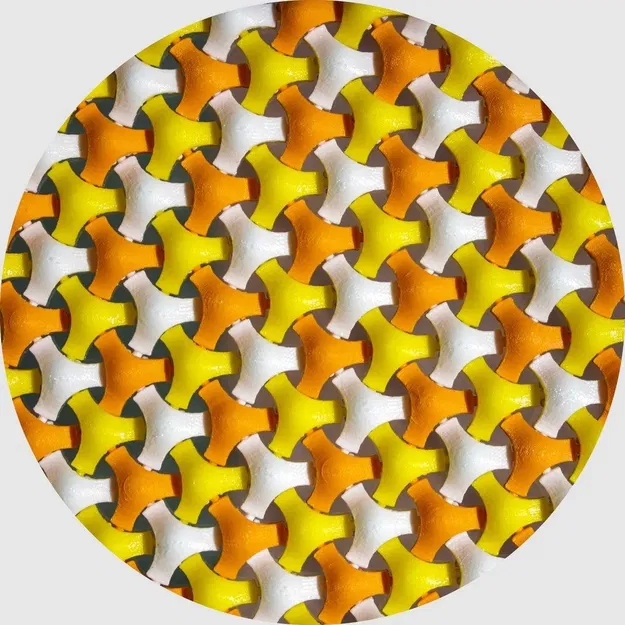

Để rõ ràng hơn, các màu tôi đã chọn cho Mains của mỗi tấm trong thiết kế được hiển thị ở đây đều cùng một màu. Vì vậy, tất cả các mảnh màu vàng bạn thấy đều được kết nối với nhau qua Subs, cũng như tất cả các mảnh màu trắng và cam. Nhưng không có sự kết nối rõ ràng nào trong vải thu được giữa các tấm màu trắng, vàng hoặc cam. Giống như một loại vải truyền thống dựa trên sợi, mỗi tấm được giữ chặt bởi sự đan xen kết hợp của các mảnh cấu thành của cả ba tấm.

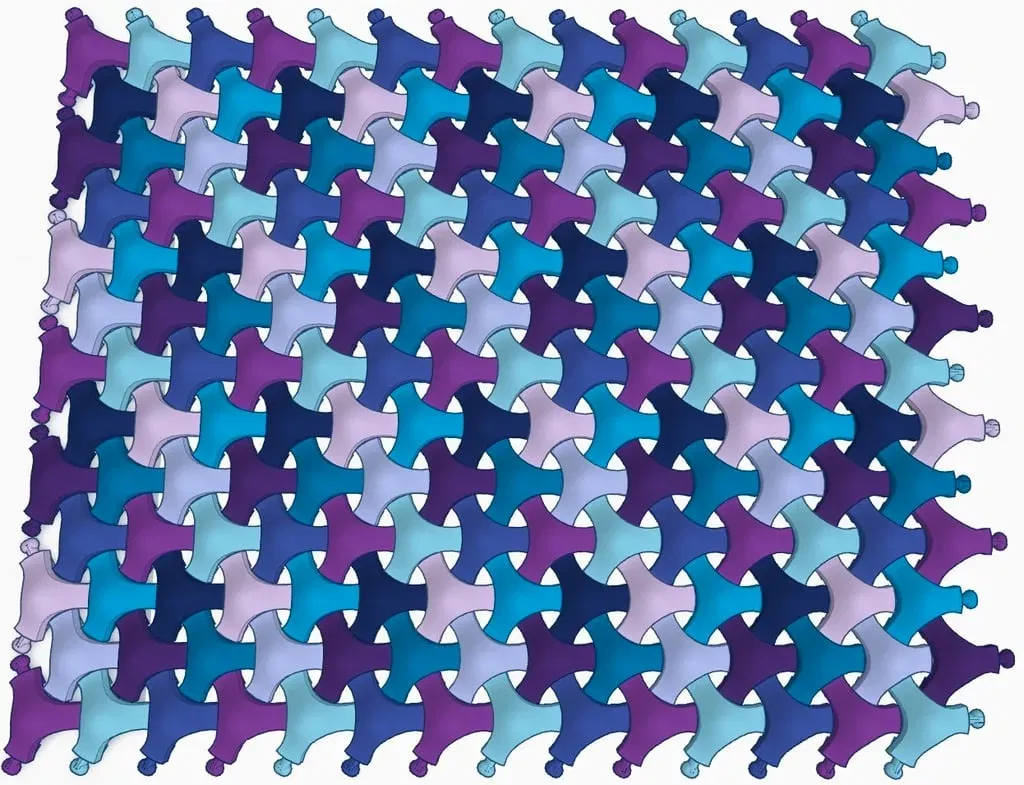

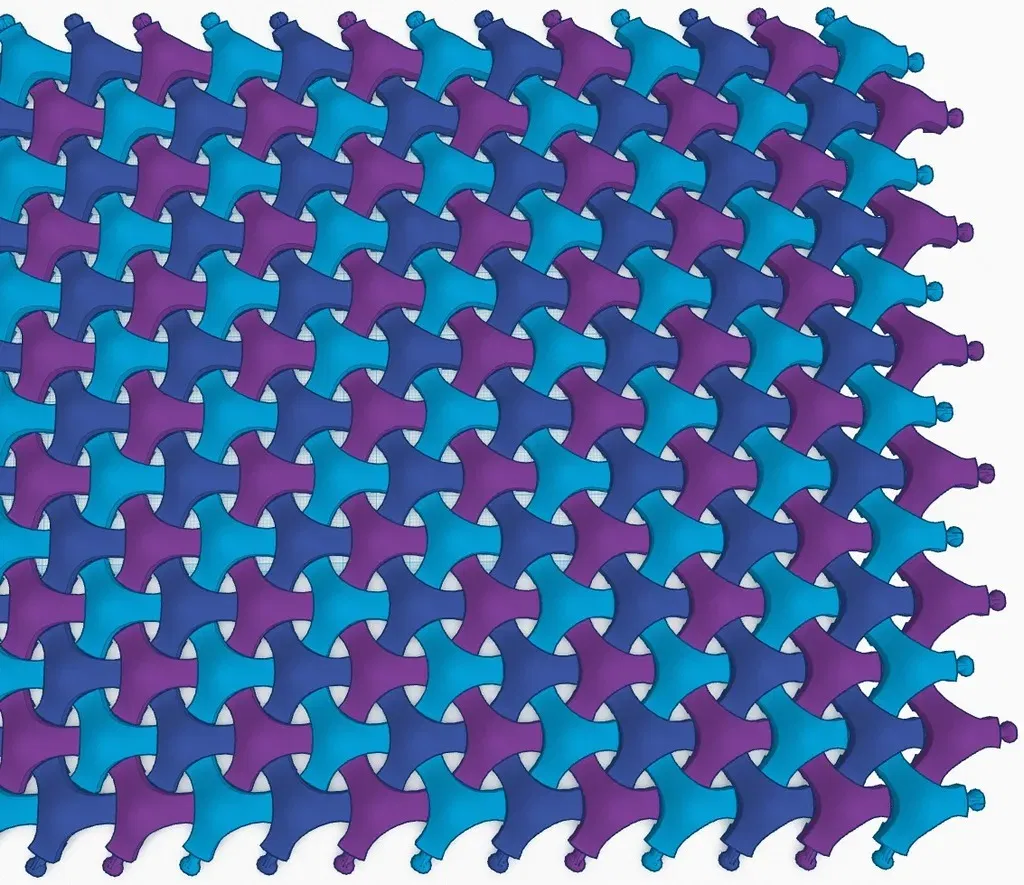

Mặc dù mỗi tấm của vải được hiển thị ở đây bao gồm các Mains cùng màu, nhưng những mẫu hình thú vị hơn có thể được tạo ra/phát hiện từ việc đan xen các tấm được xây dựng từ Mains của hai màu trở lên. Một trong những ảnh chụp màn hình mà tôi đã đính kèm cho thấy một mẫu như vậy sử dụng 9 Mains có màu khác nhau. Tôi rất muốn thấy những phép màu mà các người dùng khác tạo ra bằng cách thử nghiệm sáng tạo với việc pha trộn và phân phối các Mains có màu khác nhau để tạo ra những mẫu vải thú vị. Tôi cảm thấy rằng có một tiềm năng sáng tạo to lớn trong việc làm như vậy.

Hướng dẫn

Bạn có thể in các phần của thiết kế này bằng PLA, PETG, hoặc ABS. Khi tôi đang đắm chìm trong thiết kế này, ABS là vật liệu tôi chọn để thử nghiệm. Vì vậy, vải được hiển thị ở đây được in bằng ABS ở 220 với 2 lớp và 20% độ đặc mà không cần giàn hoặc hỗ trợ. Luôn tìm kiếm cách để giảm chi phí, tôi đã nhận thấy rằng cả Mains và Subs đều cho kết quả khá tốt ngay cả khi được in bằng dây filament chất lượng tương đối thấp.
