Đầu tuýp cầm tay Torx E11 cho Honda EPB (thu phanh tay điện thủ công)

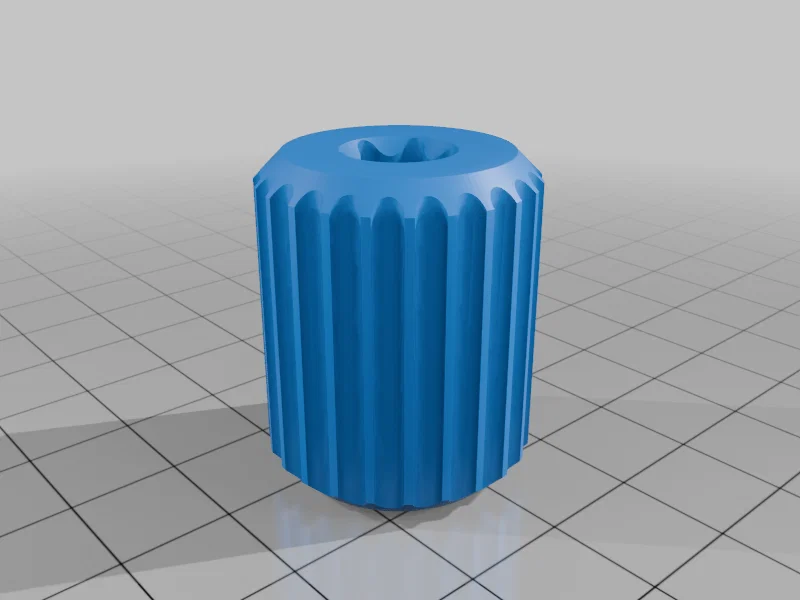

Khi thay bố thắng sau trên các đời Honda Accord hoặc Civic đời mới có electronic parking brake (EPB), bạn cần thu (retract) EPB lại trước khi ép piston heo dầu (caliper). Nếu bạn không có dụng cụ scan OBD2 có khả năng retract EPB qua chế độ service, bạn có thể thu EPB thủ công bằng cách tháo actuator ra rồi vặn trục (spindle) theo chiều kim đồng hồ cho tới khi chạm điểm dừng. Dụng cụ đúng để vặn trục này là đầu tuýp Torx E11. Trượt đầu tuýp vào trục và vặn bằng tay. Tiếc là đây không phải loại dụng cụ phổ biến. Thay vì phải mua món này, tôi đã thiết kế và in một “hand socket” cho đúng mục đích đó. Tôi đã thay bố thắng sau và dụng cụ này hoạt động rất chuẩn.

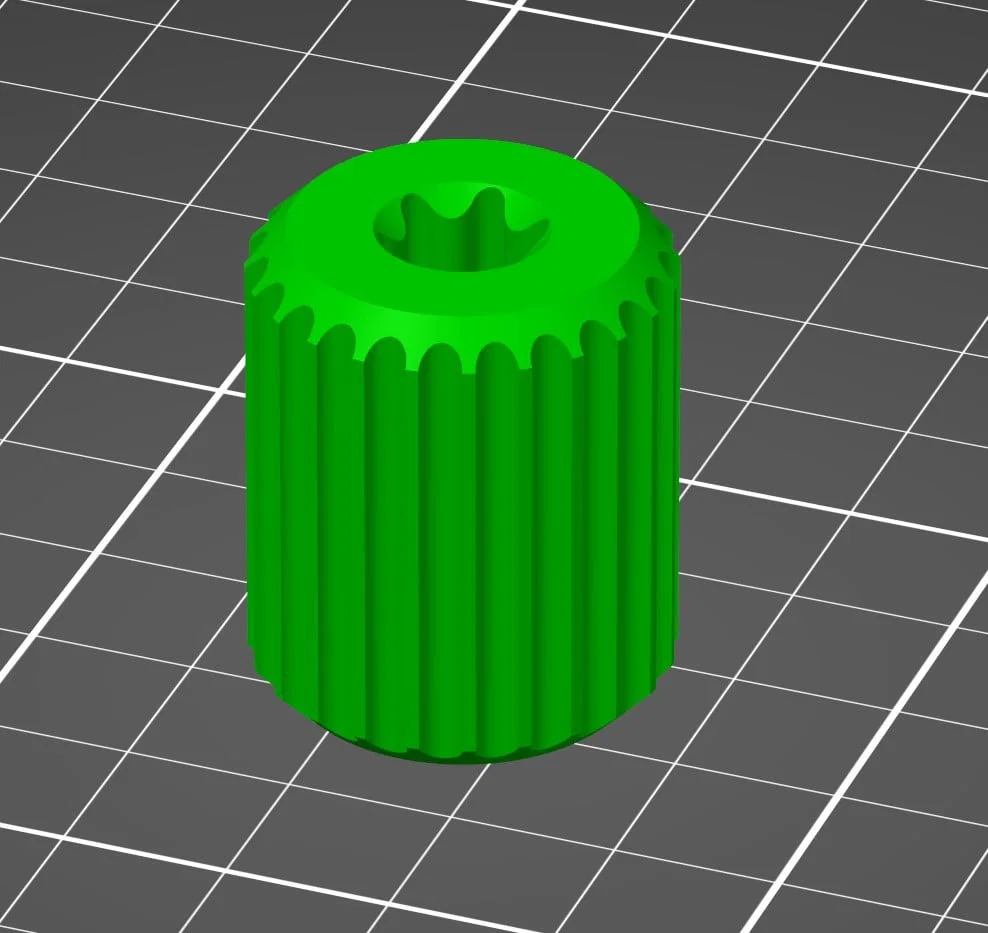

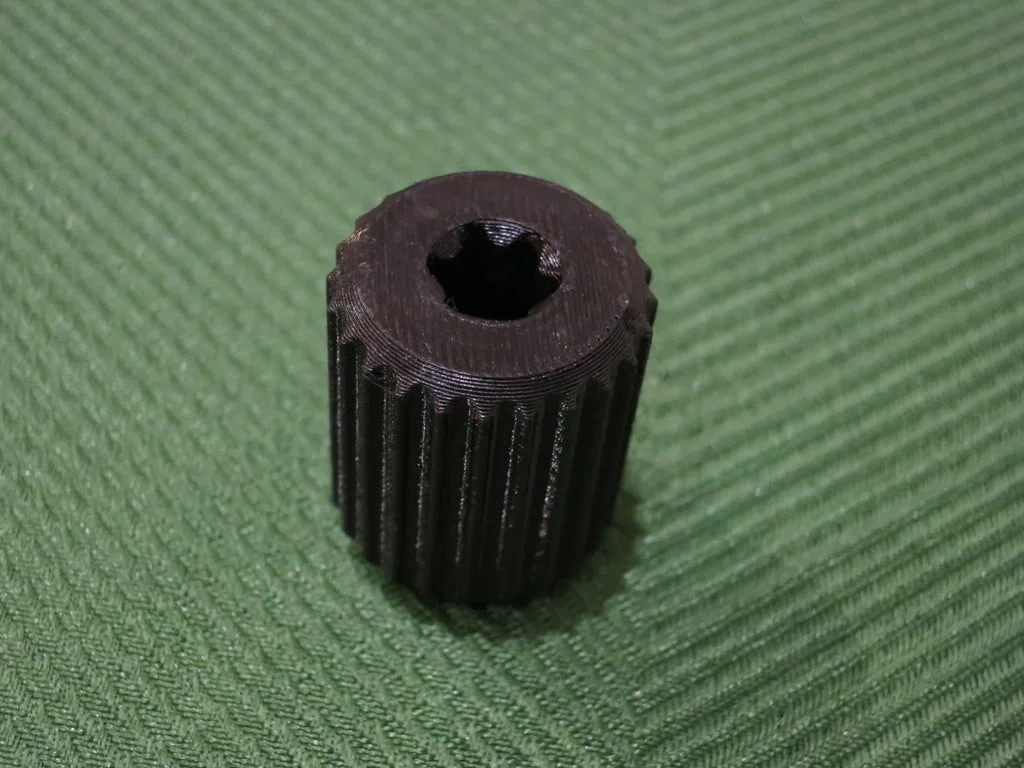

Hand socket này được in bằng filament Creality PETG với hầu hết thiết lập tiêu chuẩn trên máy QIDI Tech Q1 Pro. Tôi tăng số vòng vỏ theo phương đứng (vertical shell perimeter) từ 2 lên 3 và dùng 20% Gyroid infill.

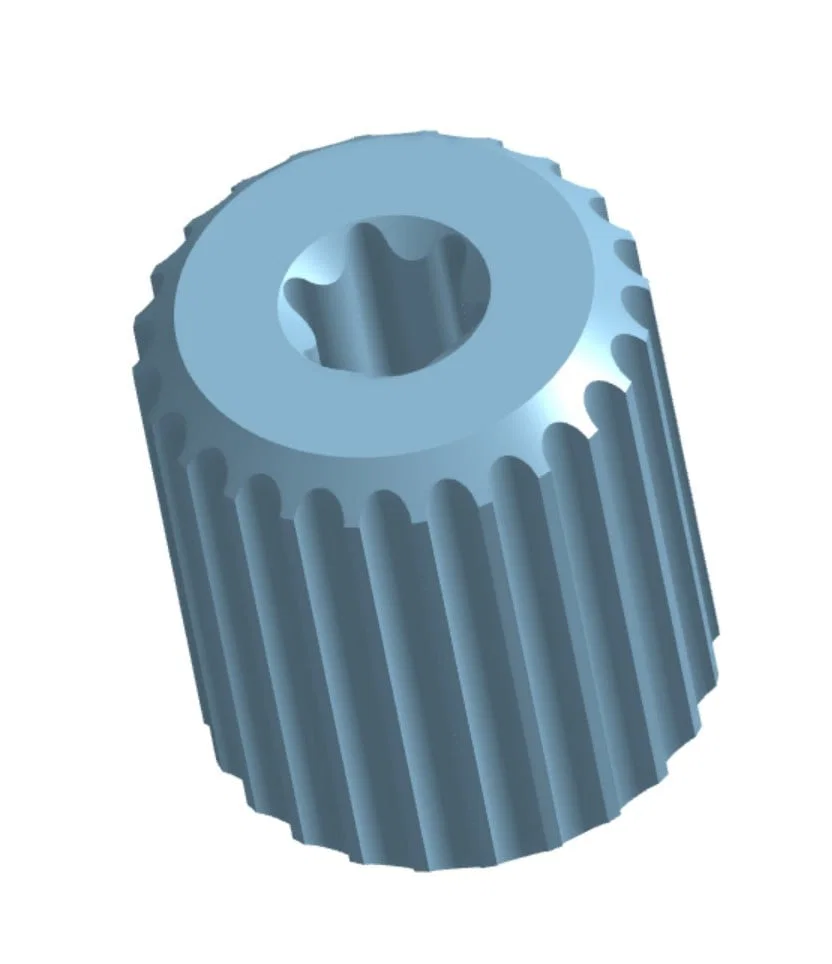

Mẫu này được thiết kế bằng Onshape và để public. Với tài khoản miễn phí, bạn có thể copy thiết kế và chỉnh sửa nếu muốn. Hoặc bạn cũng có thể xem cách làm để tạo ra các thiết kế này. Link để xem 3D công khai hoặc copy thiết kế là:

https://cad.onshape.com/documents/fd372ed3ad7b7d331f78daee/w/9bde3f61d6bdaecfe2dd8459/e/3c04c3ec19beb50ec812fa40?renderMode=0&uiState=66ef52937b7ec37030f14399

Thiết kế này là public và không có bất kỳ hạn chế nào về việc sử dụng cho bất cứ mục đích gì.
