Adapter dời vị trí màn hình Ender 3 V3 KE lên thân máy

Model đầu tay. Đạt cột mốc rồi!

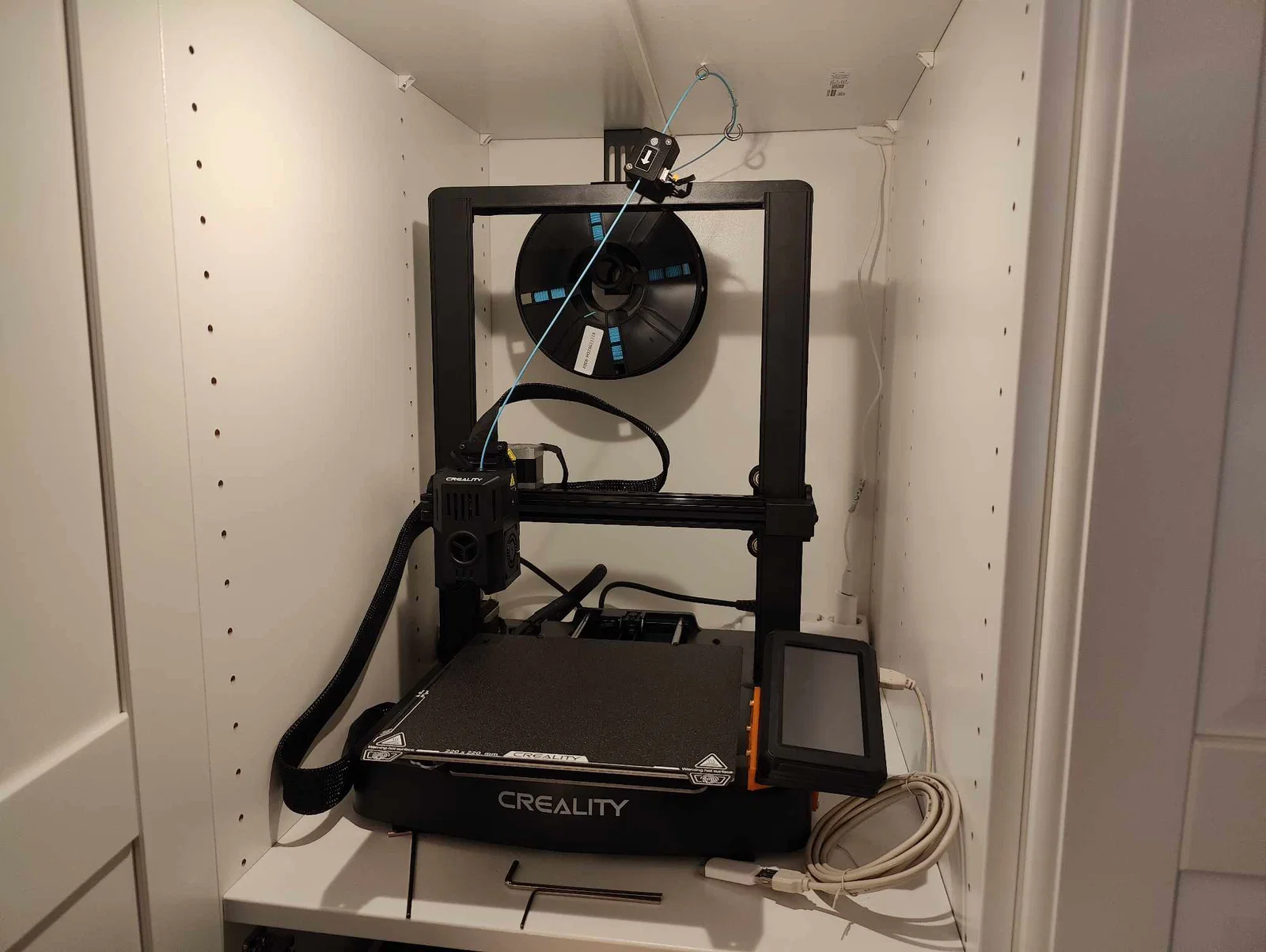

Mình để con Ender 3 V3 KE trong tủ IKEA Pax (50cm) nên không gian không còn nhiều.

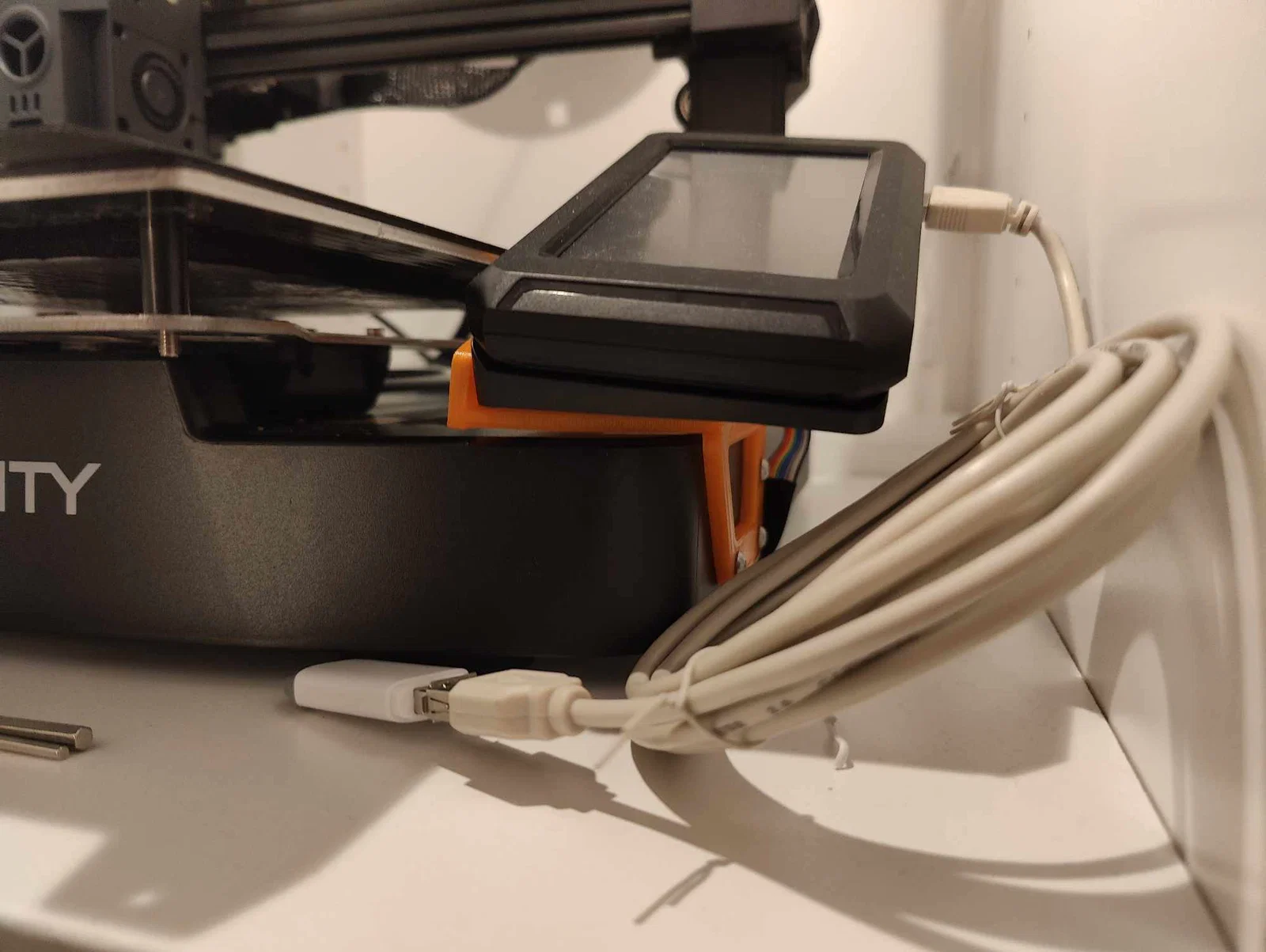

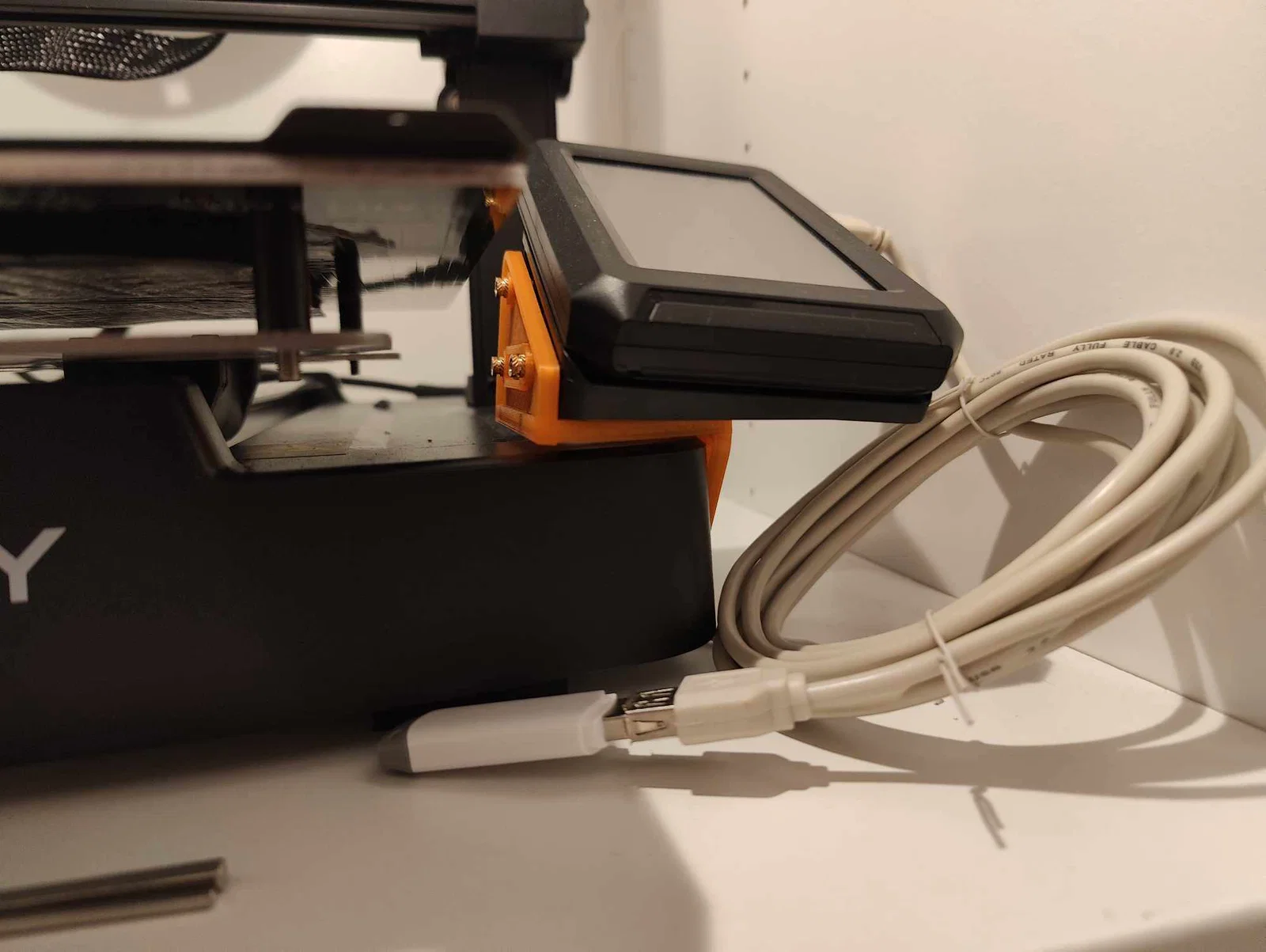

Vì vậy để giảm footprint của máy in, mình dời màn hình lên đặt trên phần đế của máy in.

Mình dùng đai ốc đồng press-in loại nhỏ 3x M3*4*5 và 3x vít M3*10 để cố định adapter màn hình zin vào displacement adapter mới. Và mình dùng các con vít zin để bắt displacement adapter xuống phần đế.

Có thể đây không phải là model đẹp xuất sắc gì, nhưng hiện tại vậy là ổn.

Biết đâu sau này mình sẽ quay lại update model này.

Các điểm cần cải thiện trên model.

• ✅Dầm (beams) cứng hơn. Model có xu hướng bị cong.
• ✅Fit tốt hơn với adapter màn hình zin.
• Fit tốt hơn với phần đế.
• Dầm sau dài hơn nữa và có độ dốc, để bỏ rung lắc.
• Tấm vách đế dày hơn.
• Sửa mấy cái lỗ chết tiệt cho press-in nuts.

Change log:

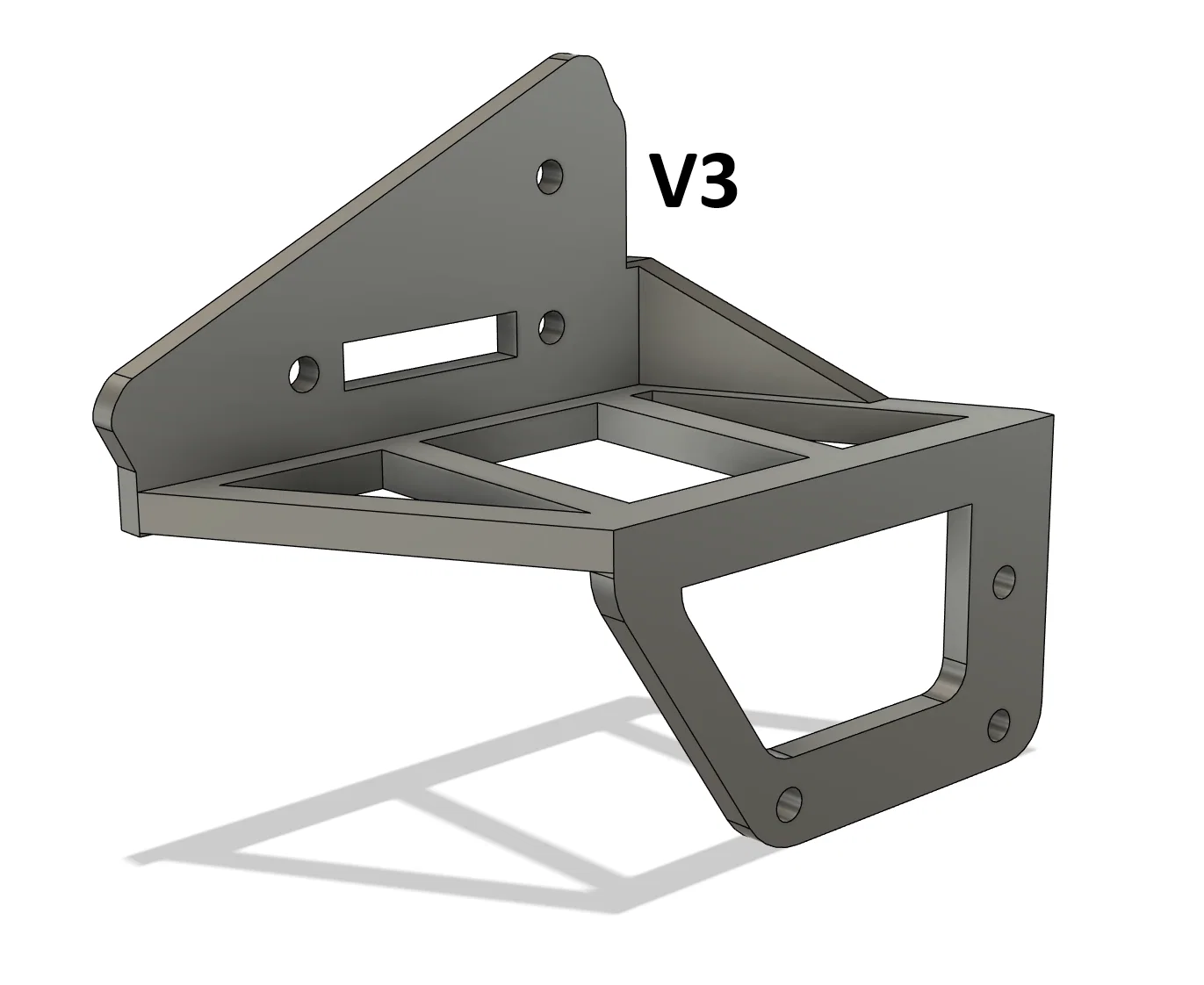

2025-05-12 v3 - Đổi phần fit với adapter màn hình zin. (Vẫn còn có thể cải thiện) Dầm còn cứng hơn.

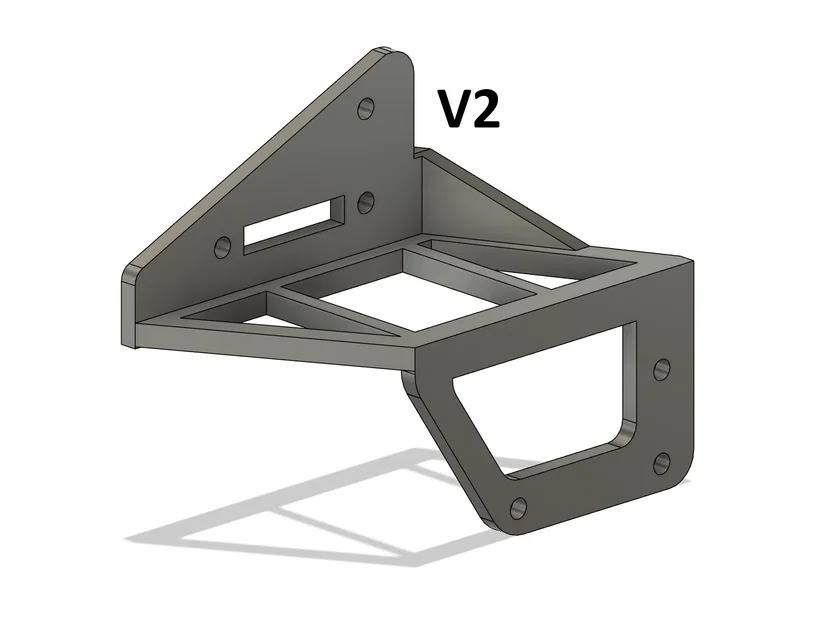

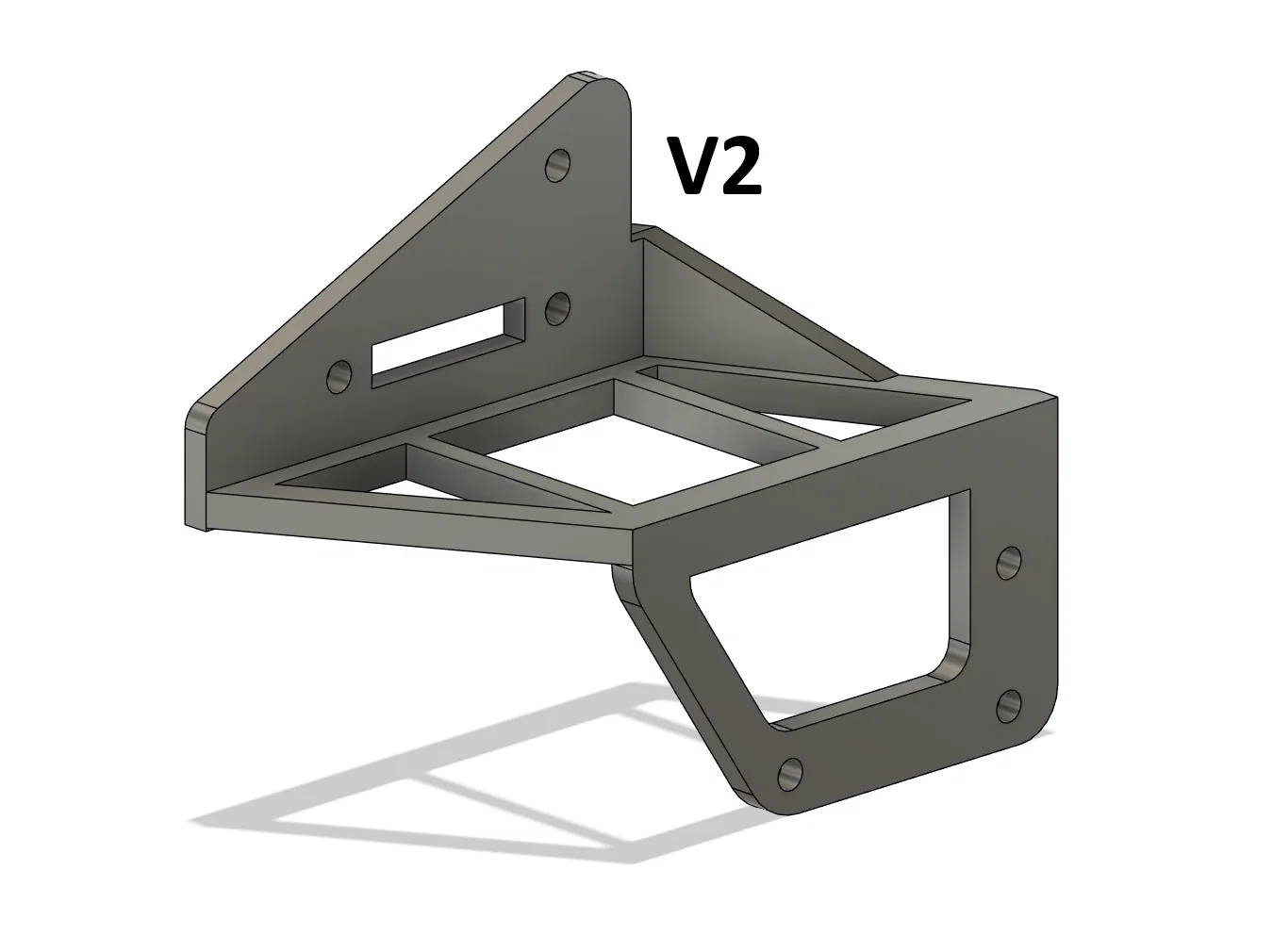

2024-09-21 v2 - Thêm dầm cứng hơn. Gia cường dầm sau với độ dốc. Kéo dài dầm thêm 3mm để tận dụng không gian thêm chút.
