AxioT Ejector Rack B705-24U (kệ xếp chồng 70.5mm type B)

Tóm tắt

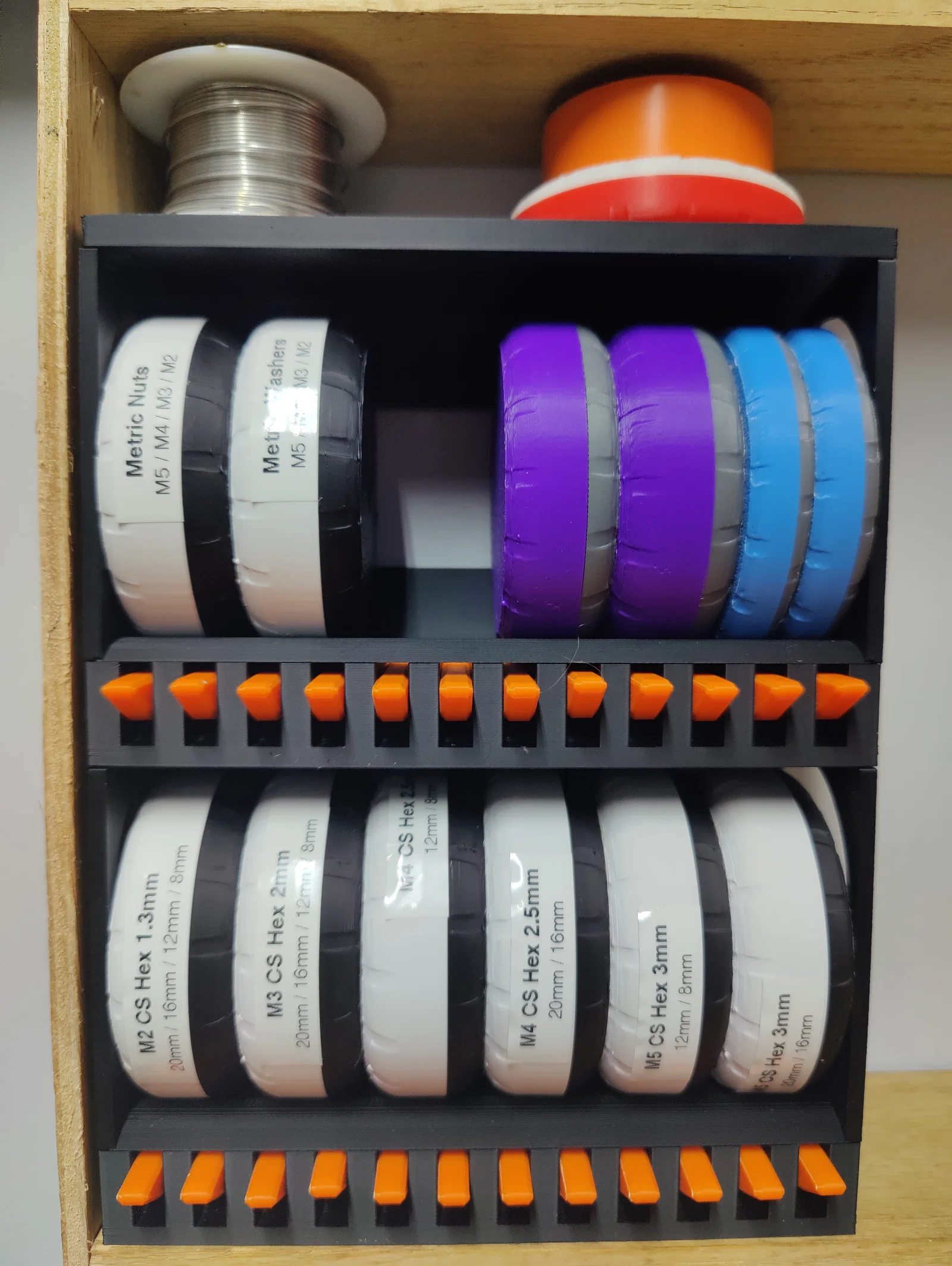

Đây là một kệ (rack) xếp chồng dành cho hộp (container) đường kính 70.5mm loại type B trong hệ AxioT, có nút đẩy (ejector buttons) cho mỗi 2U không gian kệ.

Loại Unit

Kệ này vừa với biến thể container B705, có chiều dài theo unit là 7mm/U và mỗi kệ cung cấp tổng cộng 24U không gian.

Kích thước

Chiều dài: 176.2mm
Chiều cao: 102.5mm (20mm ejector + 76.5mm khung + 6mm nắp)
Chiều sâu: 73mm (khung 63.5 mm, nút ejector 9.5mm)

Mẫu (Models)

Các chi tiết lắp ráp được sắp xếp theo thư mục dựa trên định dạng (STEP và STL). Mỗi định dạng bao gồm đầy đủ các model cần thiết để dựng thành một bộ hoàn chỉnh.

Một kệ đầy đủ cần 12 Ejectors, 1 Base, 1 Front, 1 Rear, 1 SideL, 1 SideR, 1 Cap, và 8–12 Cleat*. Chỉ cần 1 cap cho mỗi cột xếp chồng theo chiều dọc.

Dovetail cleats dùng để liên kết các phần với nhau và có thể dán keo cố định nếu bạn không có nhu cầu tháo rời. Cleat được cung cấp với 3 cấu hình:

• Full - dùng cho các khe cleat có độ sâu đầy đủ
• Step - nối cap với sides (có thể thay bằng Full)
• Half - dùng để bịt các khe cleat không sử dụng (tuỳ chọn)

* Có thể để trống các cleat không dùng và có thể dùng full cleat cho tất cả các mối nối bắt buộc

In 3D

Vật liệu: ABS hoặc PLA là tối ưu
Brim: Khuyến nghị dùng outer brim
Supports: Không cần
Infill: 100% cho cleats, ≥20% cho sides và ejectors, ≥10% cho các phần còn lại
Hướng đặt (Orientation)

• Ejectors: đặt nằm, mặt bên úp xuống
• Base: mặt đáy úp xuống
• Front: mặt đáy úp xuống
• Rear: mặt đáy úp xuống
• Sides: mặt ngoài úp xuống
• Cap: mặt trên úp xuống
• Cleats: mặt dài úp xuống
