Khớp lót ghế Marine (Marine Chair fitting)
Thiết kế thay bushing/khớp lót giữa ghế và seat post trên ghế thuyền, giúp ghế siết giữ vị trí và xoay (swivel) ổn định. Khuyến nghị in nằm ngang để tránh nứt theo đường layer; PLA để thử fit, nylon cho xoay mượt hơn.
Mô tả
Cái bushing cũ nằm giữa phần ghế và trụ ghế (seat post) trên thuyền của tôi bị mòn, nên ghế không còn siết chặt để giữ đúng vị trí tôi muốn được nữa, cứ lỏng lẻo và rung. Vì vậy tôi thiết kế món này để thay cho bushing teflon, giúp ghế có thể swivel trên phần mount.
Bushing này cần được in nằm ngang (in trên hông). Theo kinh nghiệm của tôi, nếu in theo phương đứng – kiểu đầu in chạy thành các vòng tròn – thì chi tiết rất dễ nứt dọc theo các đường layer, làm bushing mất tác dụng.
Tôi in thử bushing bằng nylon sau khi đã có một bản PLA vừa khít, nhưng bản PLA lại không cho xoay (swivel) mượt bằng nylon.

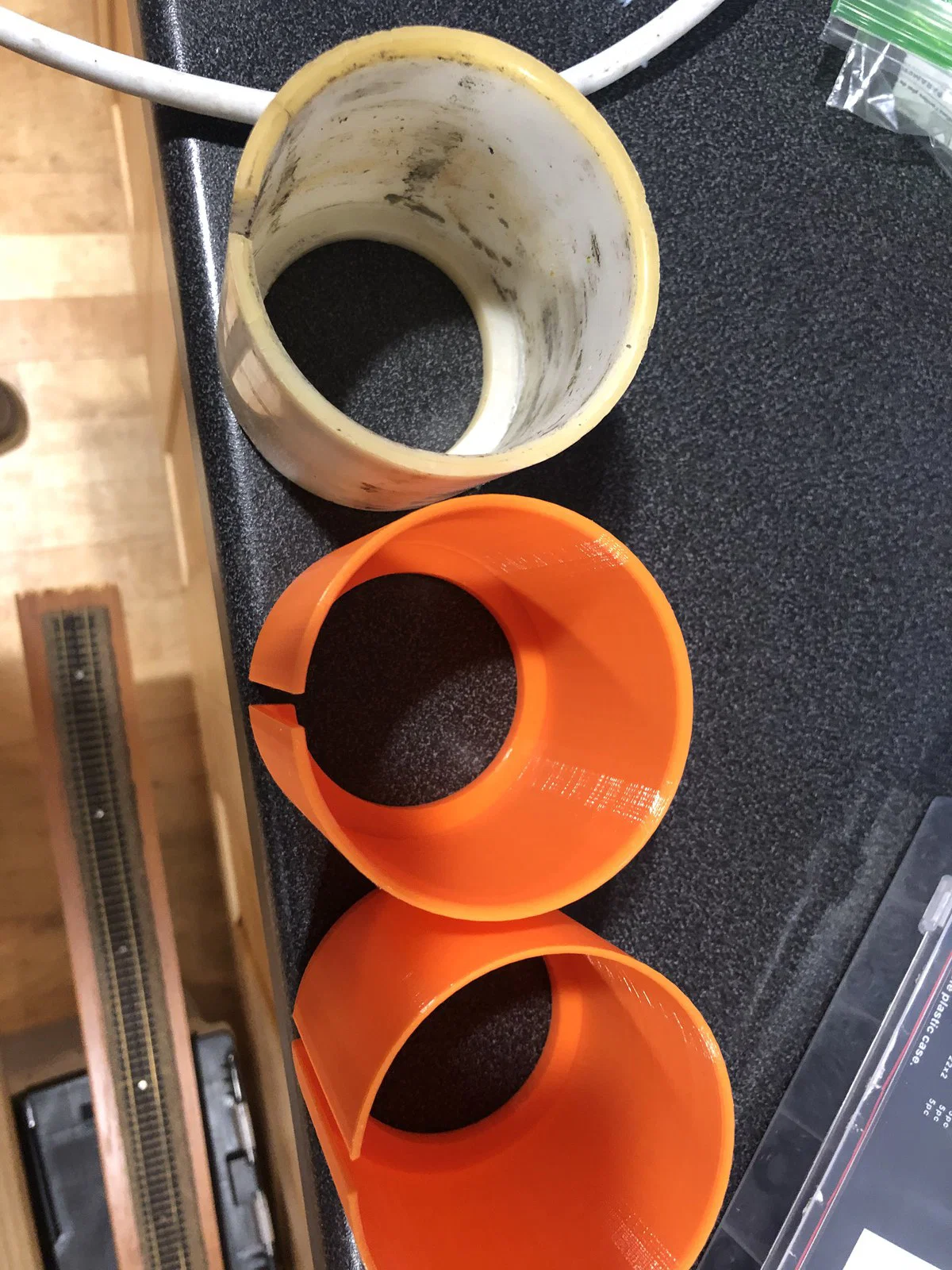

Hình chụp cho thấy bushing nylon zin và hai bản prototype được in nhanh theo chiều đứng với infill thấp để canh cho đúng trước khi dùng nylon (đắt hơn).
