Ruixin Pro Sharpener - Nâng cấp (Upgrades)

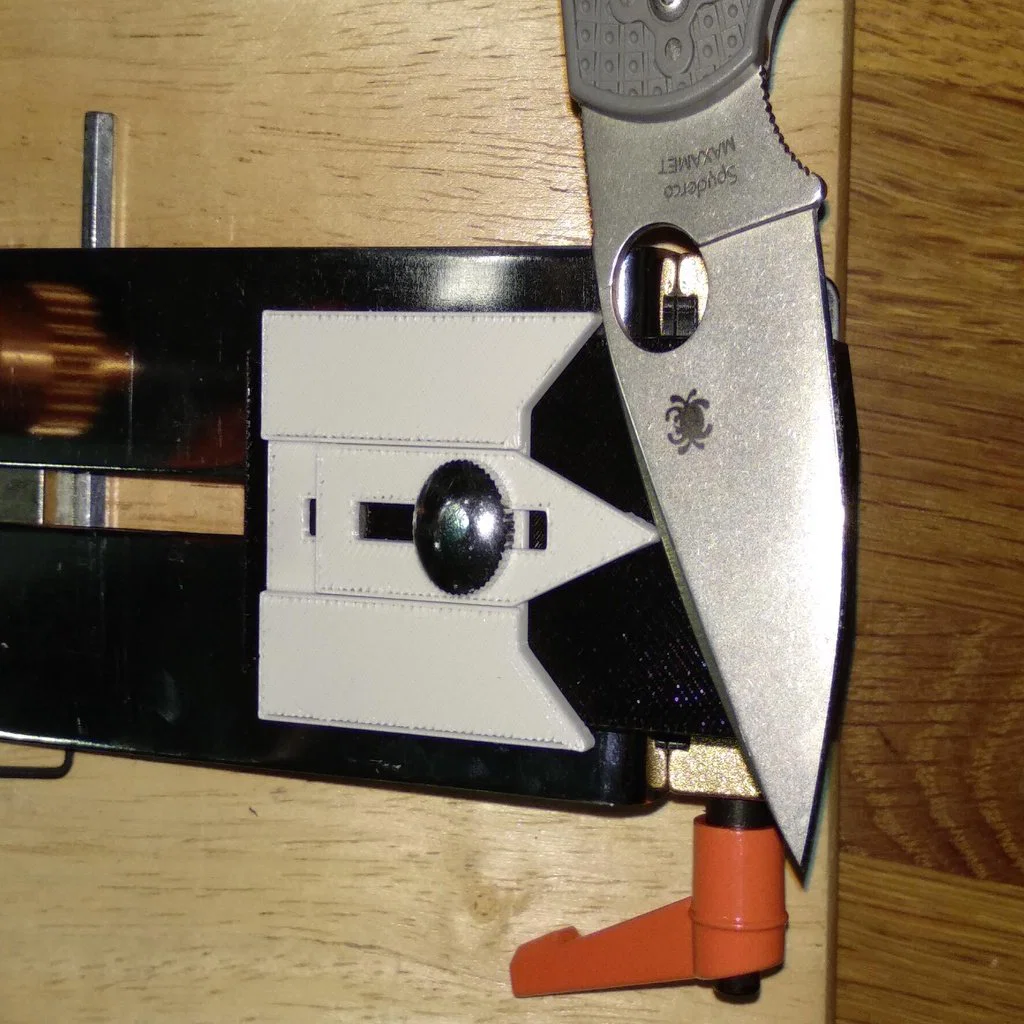

Đây là bộ phụ kiện mài (sharpening attachment) cho Ruixin Pro Sharpening system (bản kim loại), gồm: kẹp kéo (Scissors), đồ gá mài đục (Chisel), đồ gá nam châm cho lưỡi lớn (Magnetic Large blade), lưỡi nhỏ (Small blade) và một số dụng cụ khác. Bộ này kết hợp với bàn nam châm cho dao lưỡi mài phẳng (flat ground knife magnetic table) và hệ guide 3 vị trí, kèm nhiều attachment. Xem hình.

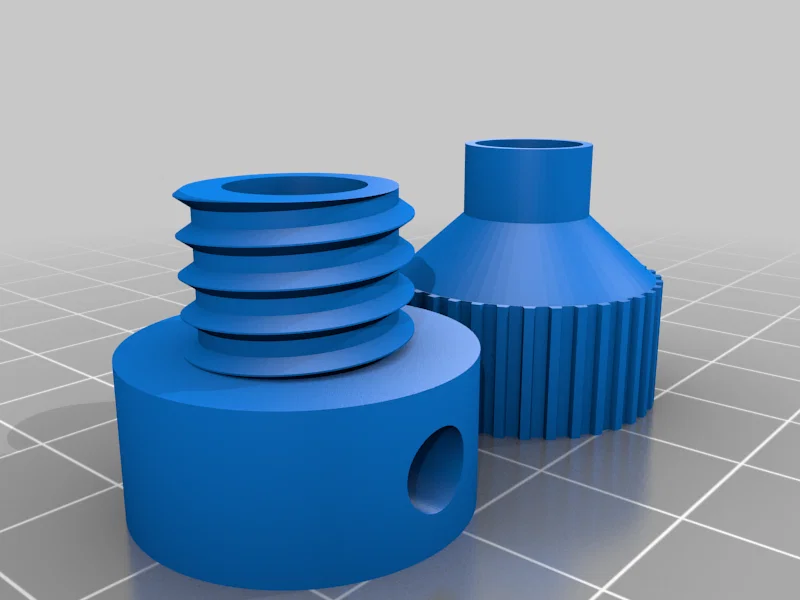

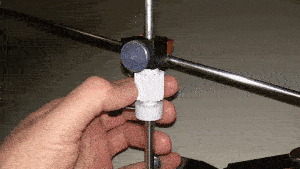

Mình cũng có 2 phiên bản Fine Tuning adapters: một bản cho ty đứng (vertical rod) 7mm, và một bản cho ty đứng 8mm. Nhờ vậy bạn có thể mài và chỉnh góc bằng micro adjustment để ra được mép bén như ý.

Mình rất khuyên dùng một dải băng keo cao su/nhám (rubberized tape) (mình dùng ISC Racers Tape) dán vào mặt trong của các clamp để kẹp cực kỳ chắc.

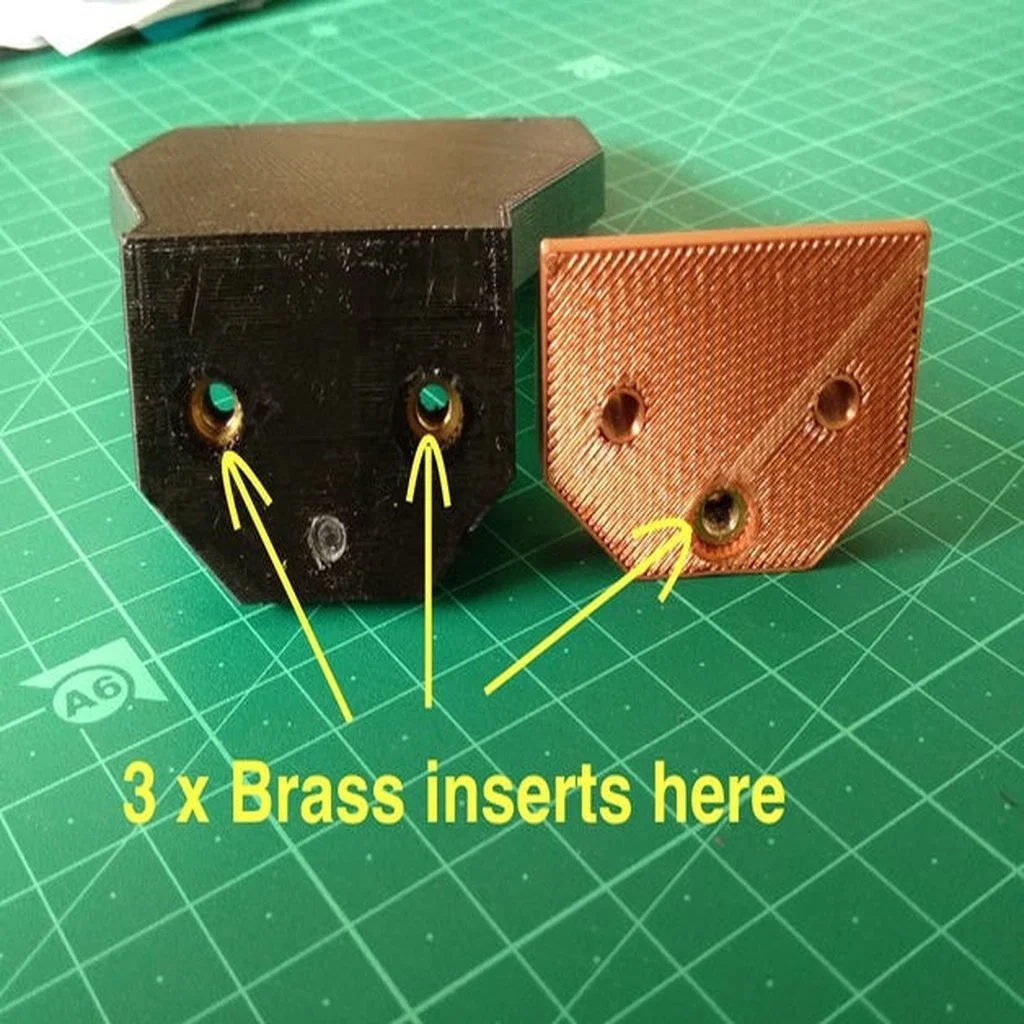

Scissors Clamp – Dùng insert ren đồng M4 dạng melt-in cho 2 lỗ ở phía “platform side” của scissors clamp, và 1 x insert ren đồng M4 dạng melt-in cho lỗ lớn phía dưới của scissors clamp. Cũng cần 3 x ốc M4 với chiều dài phù hợp. Xem ảnh.

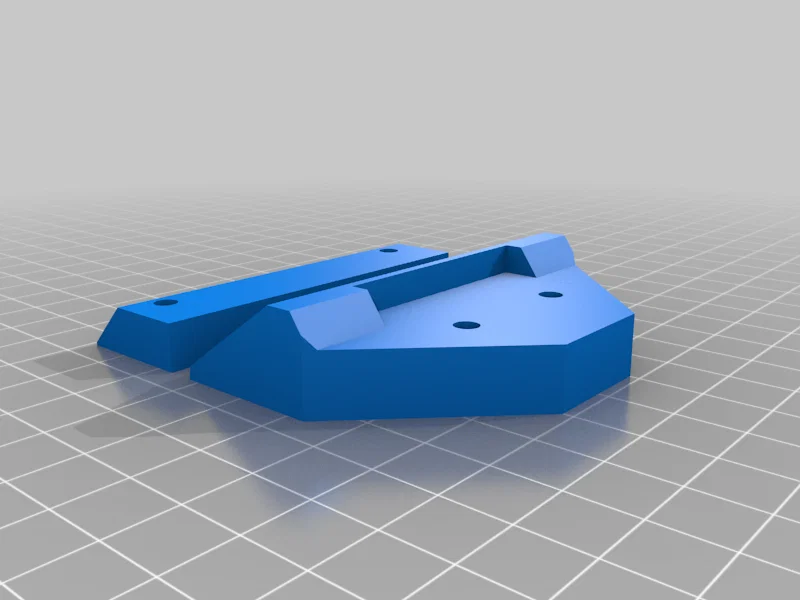

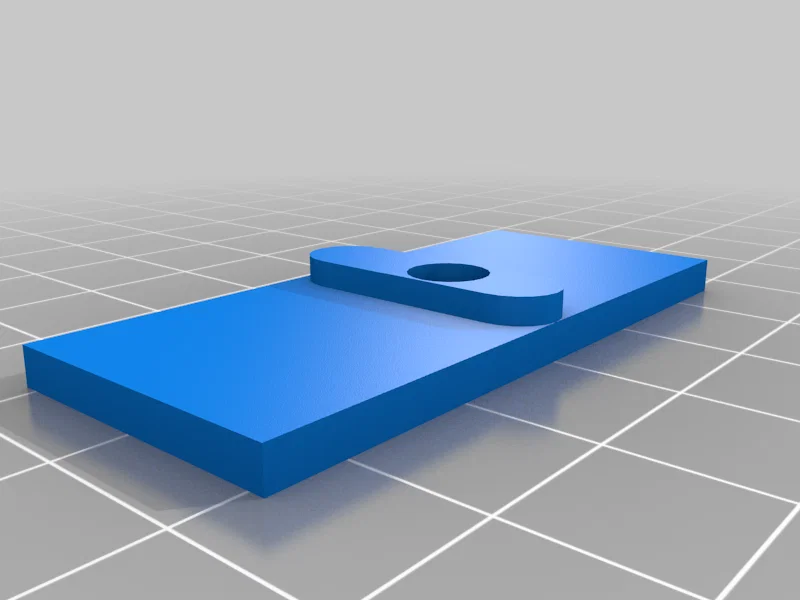

Ngoài ra, dùng một insert đồng ở lỗ trung tâm nhỏ của table platform, và ép + dán epoxy 3 nam châm Neodymium vào 3 hốc lõm. Kích thước nam châm: tròn 12mm x 3mm.

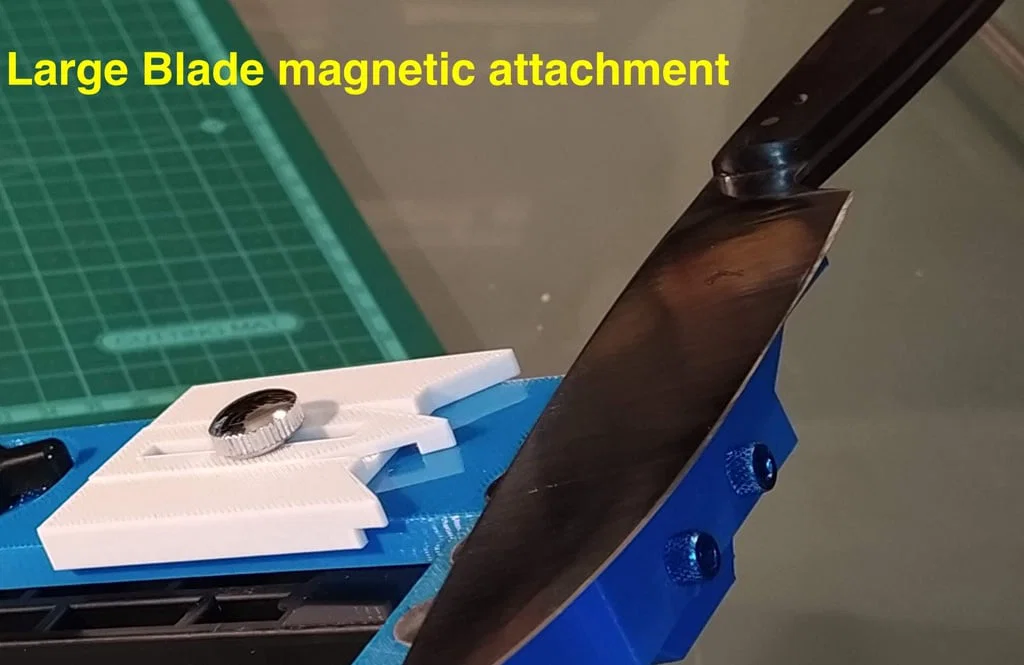

Nếu bạn muốn dùng attachment cho Large Blade, bạn sẽ cần thêm 6 nam châm Neodymium tròn 12mm x 3mm để gắn vào 6 lỗ của Large blade attachment.

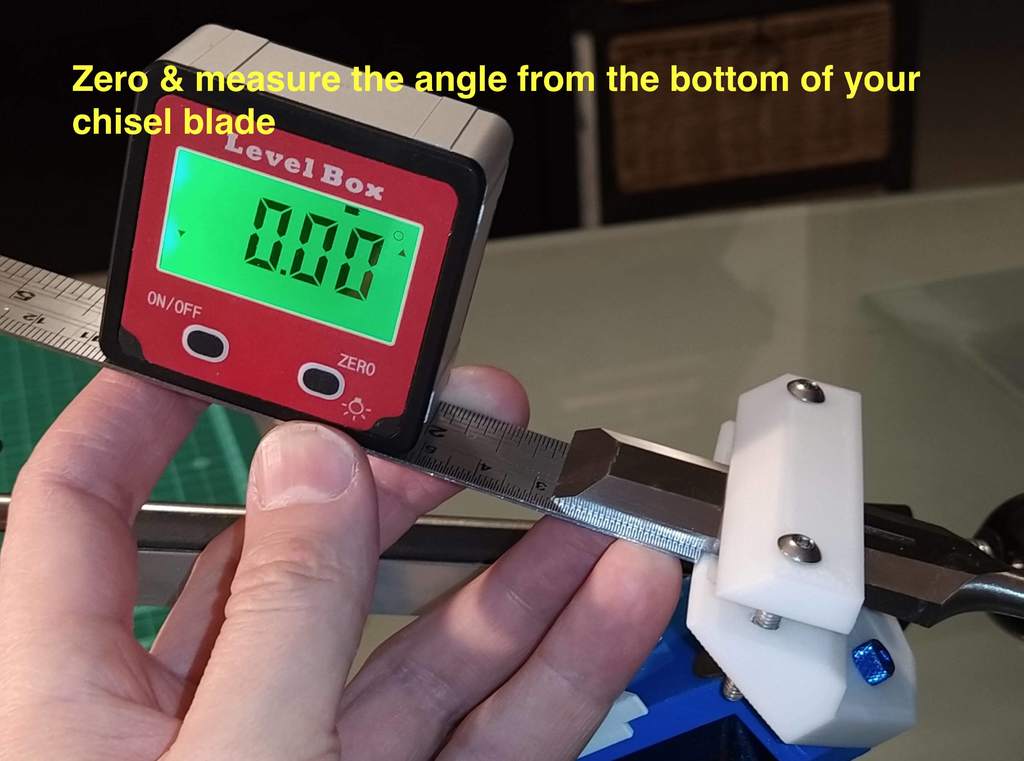

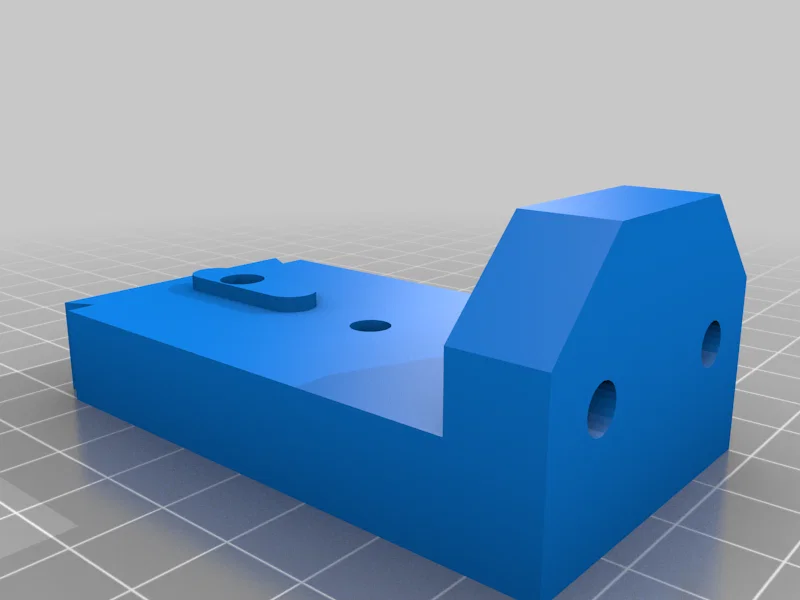

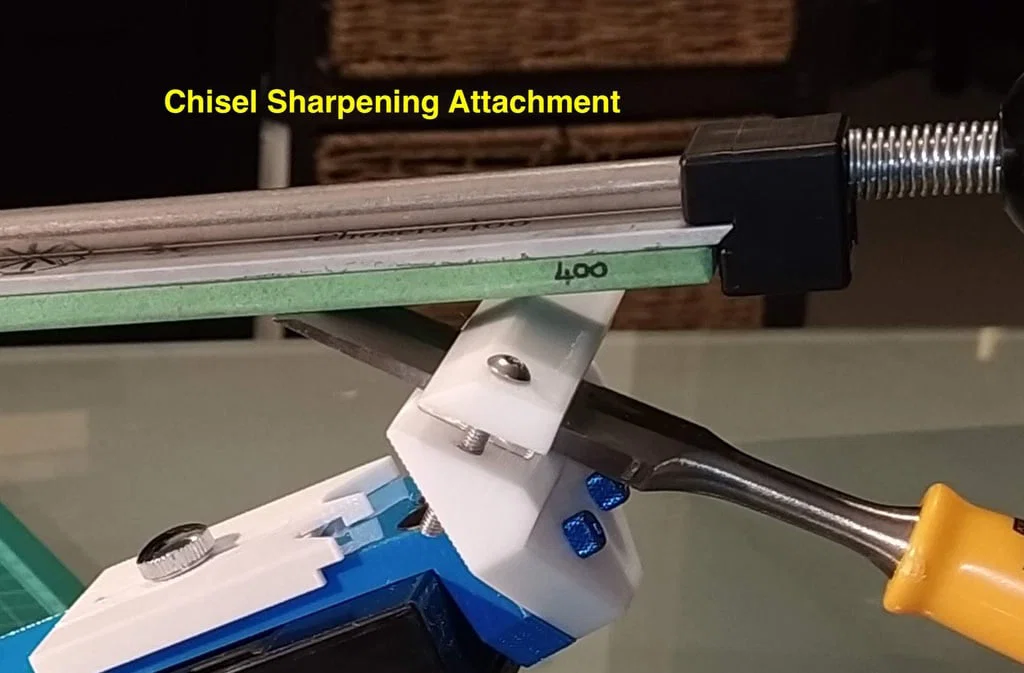

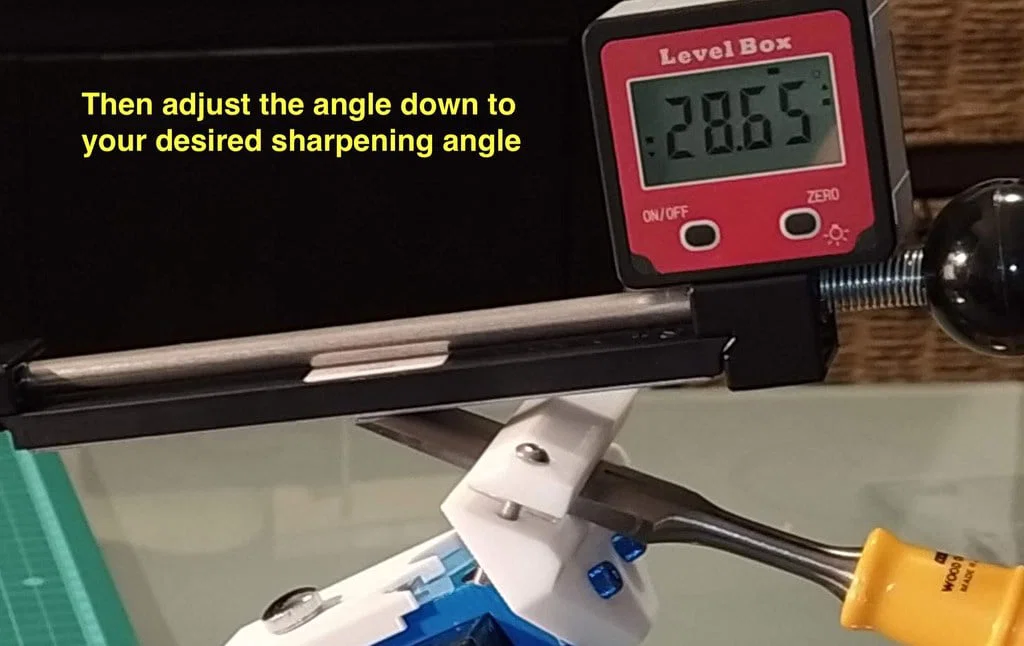

Chisel Sharpening attachment – Lắp 2 x insert đồng M4 vào 2 lỗ trên cùng (hơi nghiêng) của phần lớn trong chisel adapter.

Chỉ cần tháo adjustable knife guide hiện tại khỏi bàn Ruixin pro của bạn, rồi thay bằng platform cho bộ mài kéo. Bắt ốc vào đúng vị trí bằng một con tán (nut) đúng cỡ ở phía dưới và siết chặt.

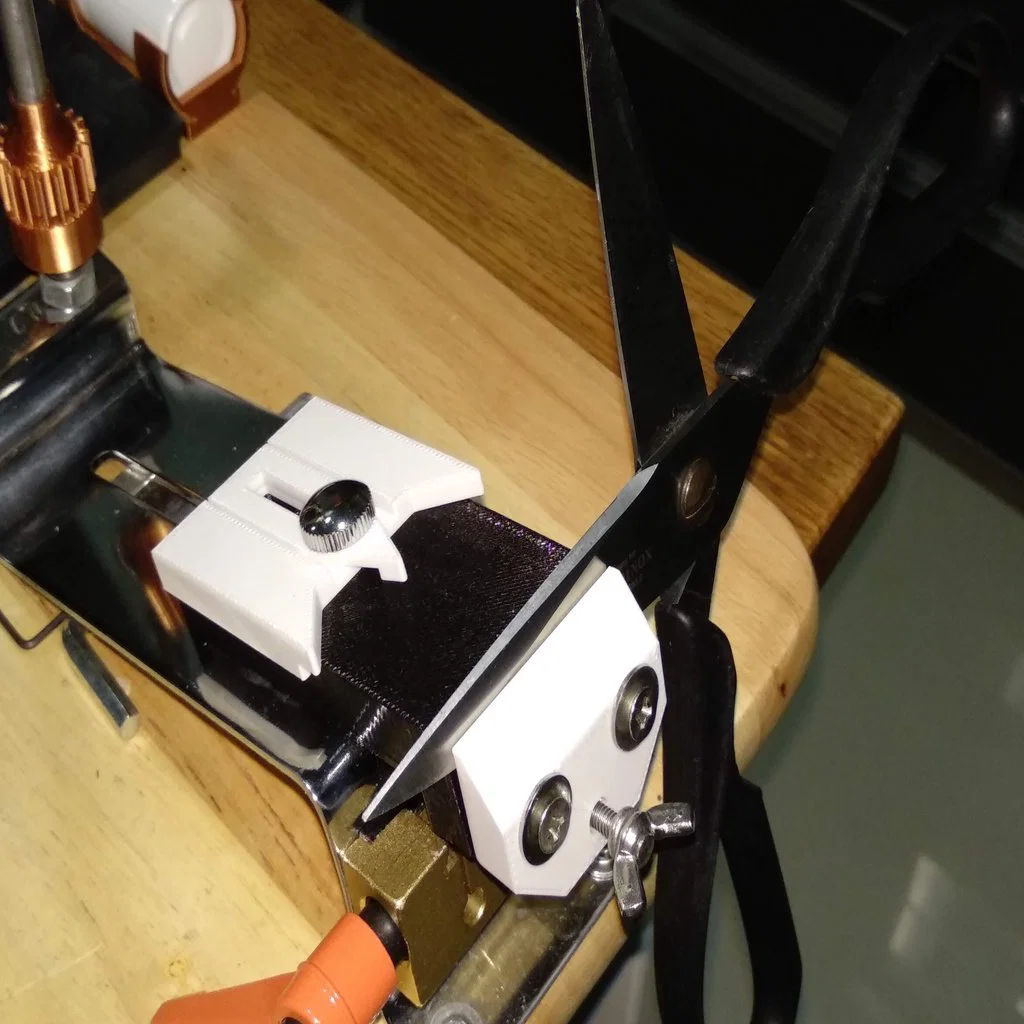

Phần clamp của phụ kiện mài kéo có thể dùng như sau: (Xem ảnh của mình)

Siết 2 con ốc phía trên lên lưỡi kéo cần mài, rồi siết thêm con ốc phía dưới nếu muốn. (Con ốc dưới chỉ nên có insert đồng ở mặt trong của kẹp nhỏ, nên khi bạn siết ốc dưới thì nó sẽ “đẩy mở” phần dưới của ngàm kẹp ra, làm cho phần trên khép lại chặt hơn lên lưỡi kéo. Hai ốc trên dùng để giữ nhẹ và canh vị trí lưỡi kéo, sau đó bạn siết ốc dưới để mở phần hàm dưới, từ đó ép phần trên kẹp chặt lưỡi kéo.)

Ví dụ Brass Threaded Inserts: https://www.amazon.com/dp/B07MWBJB67/ref=cm_sw_em_r_mt_dp_U_Ho0bEbPPA9P23

Nếu bạn thấy các thiết kế của mình hữu ích, bạn có thể bấm “Tip Designer” ở bên phải cụm ảnh phía trên đầu trang này. Khoản đóng góp sẽ được dùng để mua filament in, để mình tiếp tục thiết kế và test thêm nhiều món hay ho khác mà có thể bạn sẽ cần.

Cảm ơn bạn!

7 January 2021 – Thêm large blade attachment và chisel attachment.

24 January 2021 – Cập nhật file với một số thay đổi thiết kế.

31 March 2021 – Cập nhật Fine tuning adapters để in dễ hơn.

Một số thiết kế hữu ích khác của mình:

https://www.thingiverse.com/leadingedge/designs

Print Settings

Resolution:

0.2

Infill:

100%

Filament: PLA PLA Tùy bạn chọn
