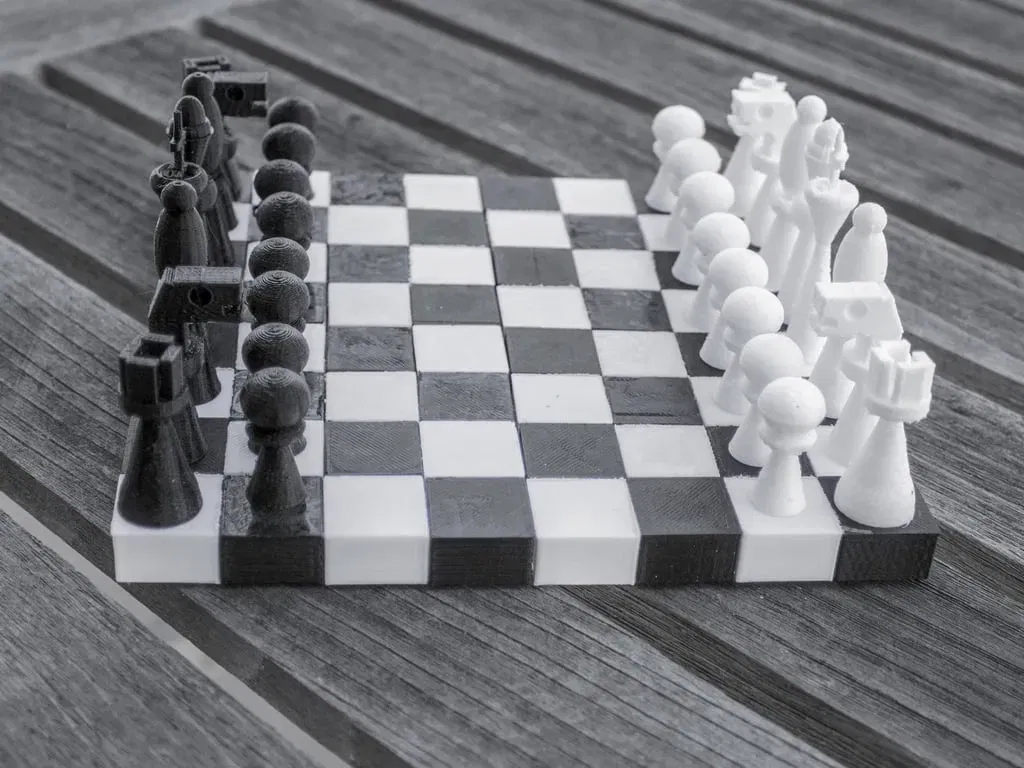

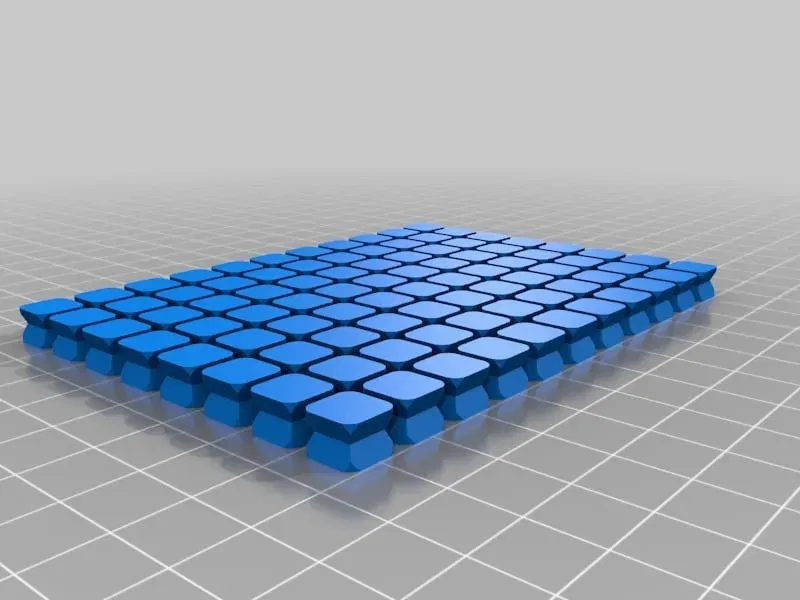

Bàn cờ vua gập gọn dễ lắp ráp cho trò chơi thú vị

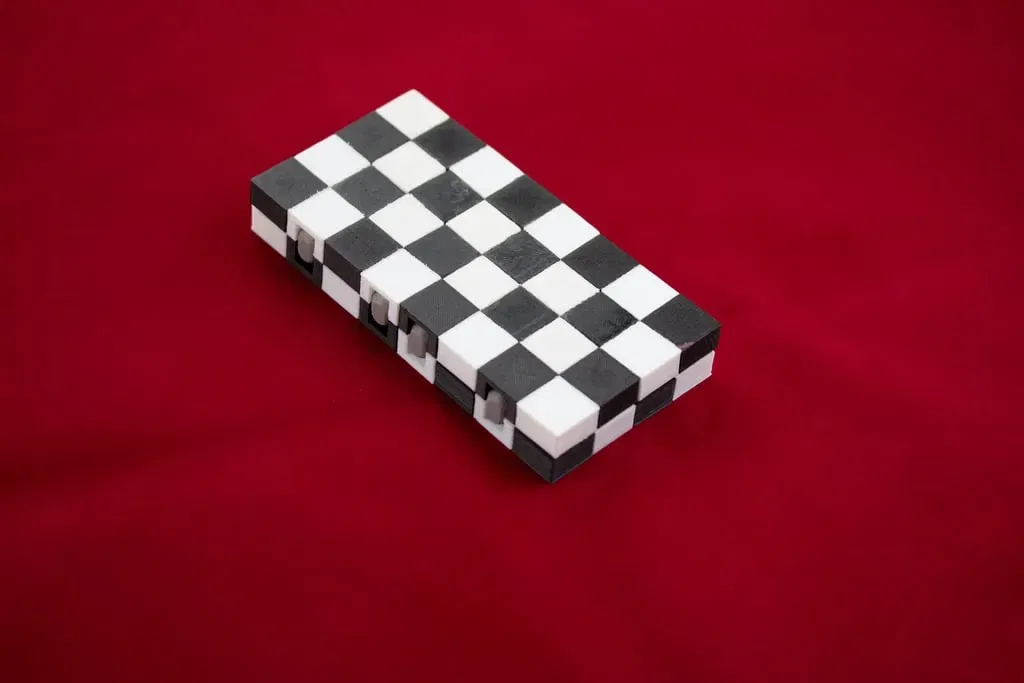

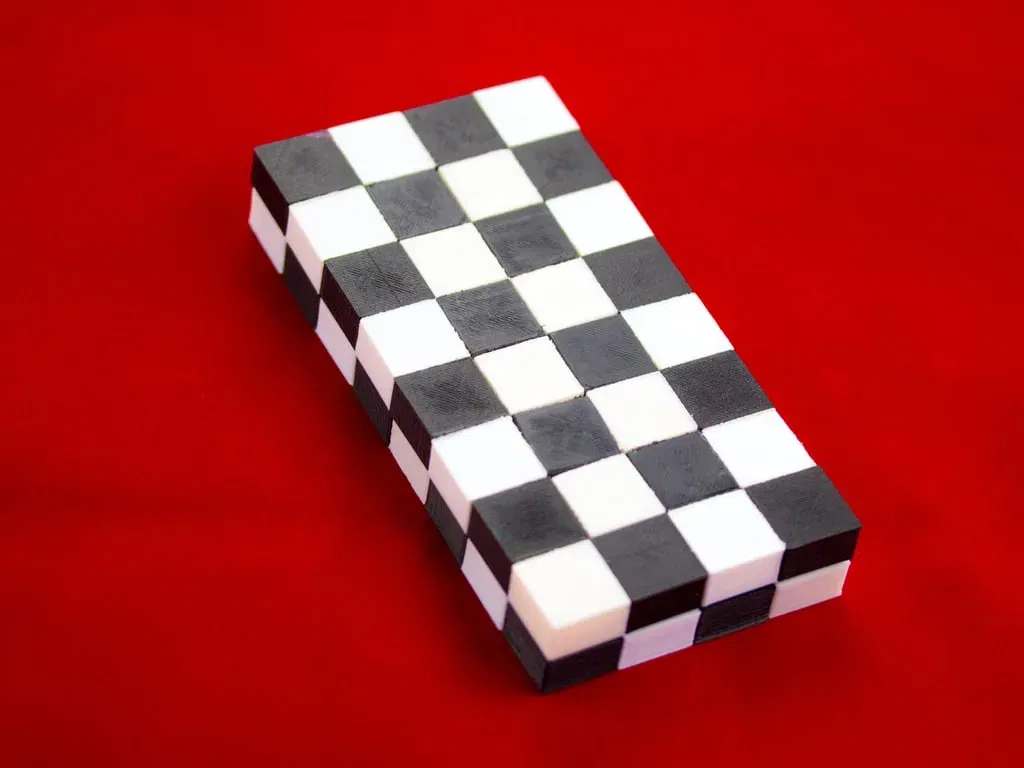

Thật tuyệt vời phải không? -- Một bàn cờ gập gọn có thể in trên hầu như bất kỳ máy in nào và được lắp ráp từ các bộ phận.

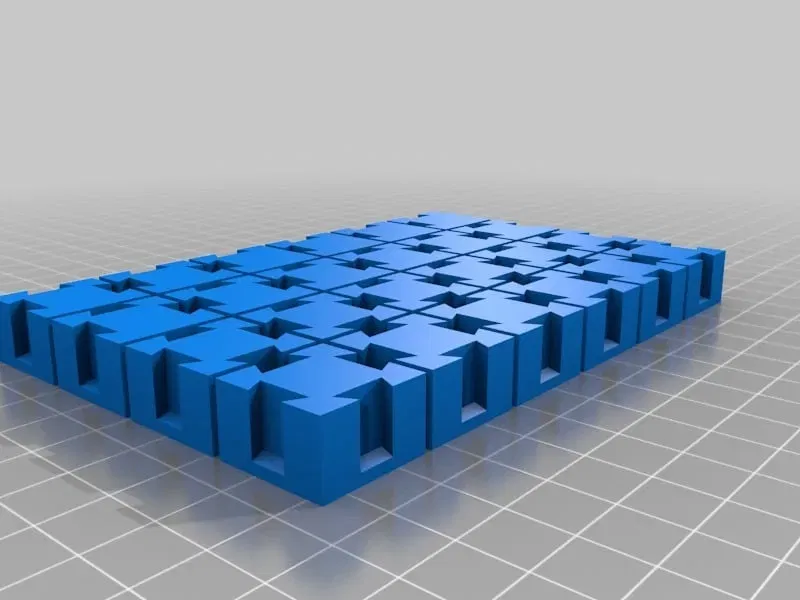

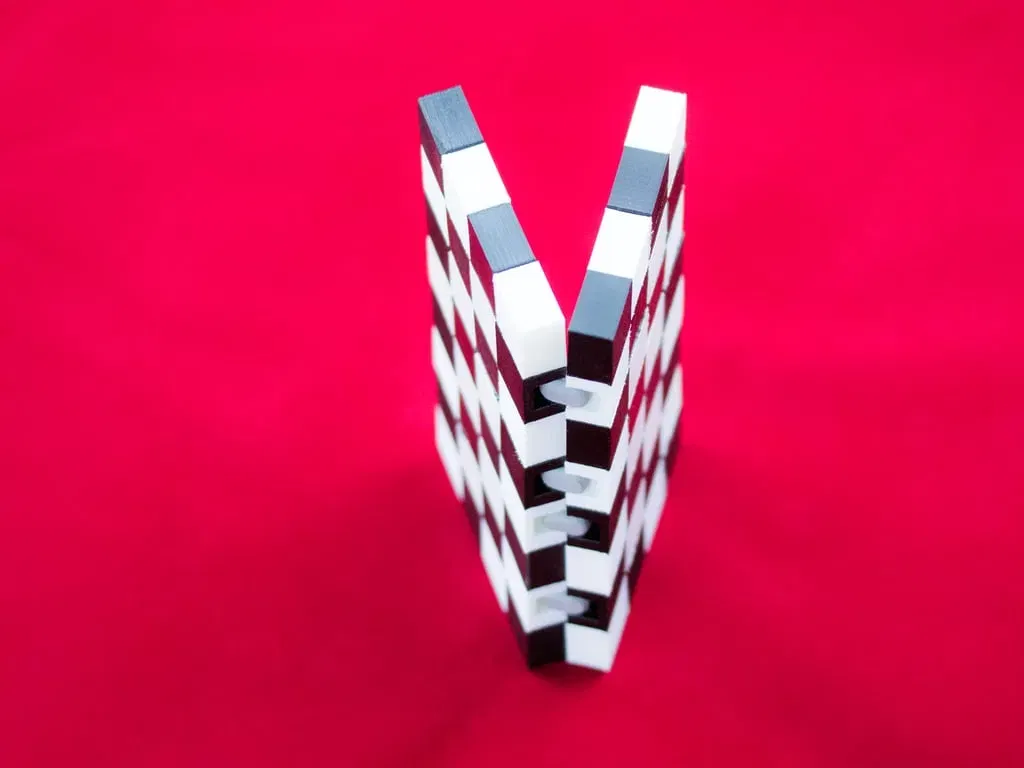

Kỹ thuật kết nối - các hình dạng được sử dụng để kết nối các bộ phận tạo thành một lắp ráp - là một kỹ năng quan trọng mà mọi nhà thiết kế 3D nên thành thạo. Bàn cờ này sử dụng hai hình dạng kết nối đơn giản nhưng quan trọng, đó là trượt/lỗ và khớp bong bóng. Các trượt và lỗ được sử dụng để cấu tạo hai nửa của bàn cờ. Bản lề nối hai nửa được cấu tạo bằng các khớp bong bóng FlexMesh.

Hầu hết các mảnh riêng lẻ nhỏ hơn khoảng 1" hoặc hơn, mặc dù cũng có các bộ khối vuông thay thế kích thước 30mm, 35mm và 40mm mà bạn có thể in để tạo ra một bàn cờ lớn hơn. Mặc dù các mảnh khớp chặt chẽ, nhưng các dung sai cần thiết không quá khắt khe. Vì vậy, các bộ phận dễ dàng được cắt và có thể được in bằng PLA hoặc ABS trên hầu hết các máy in 3D, ngay cả những máy có khối lượng in nhỏ.

Theo dõi hướng dẫn Tinkercad của Inventor Studios để xem cách các bộ phận của bàn cờ này được thiết kế. Hai phần của hướng dẫn này bao gồm thiết kế Tinkercad, tiếp theo là một buổi trình diễn cách lắp ráp bàn cờ từ các bộ phận đã in. Theo dõi toàn bộ bộ sưu tập hướng dẫn để cải thiện kỹ năng mô hình hóa của bạn.

Thôi nào, đến lượt bạn.

Hướng dẫn

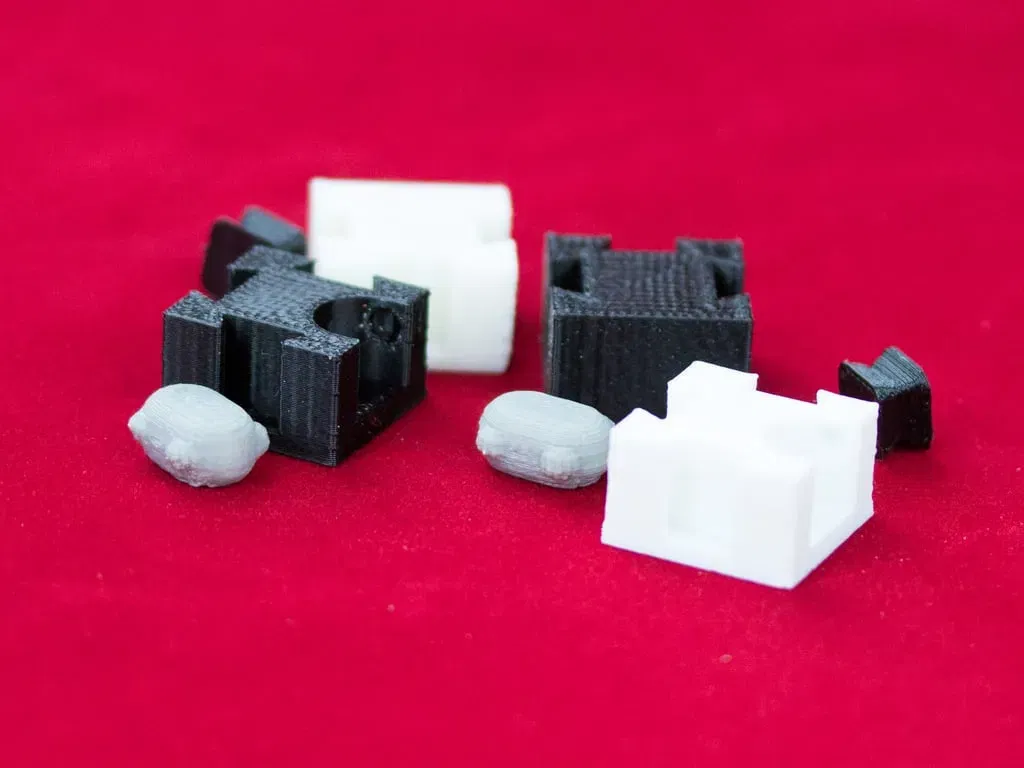

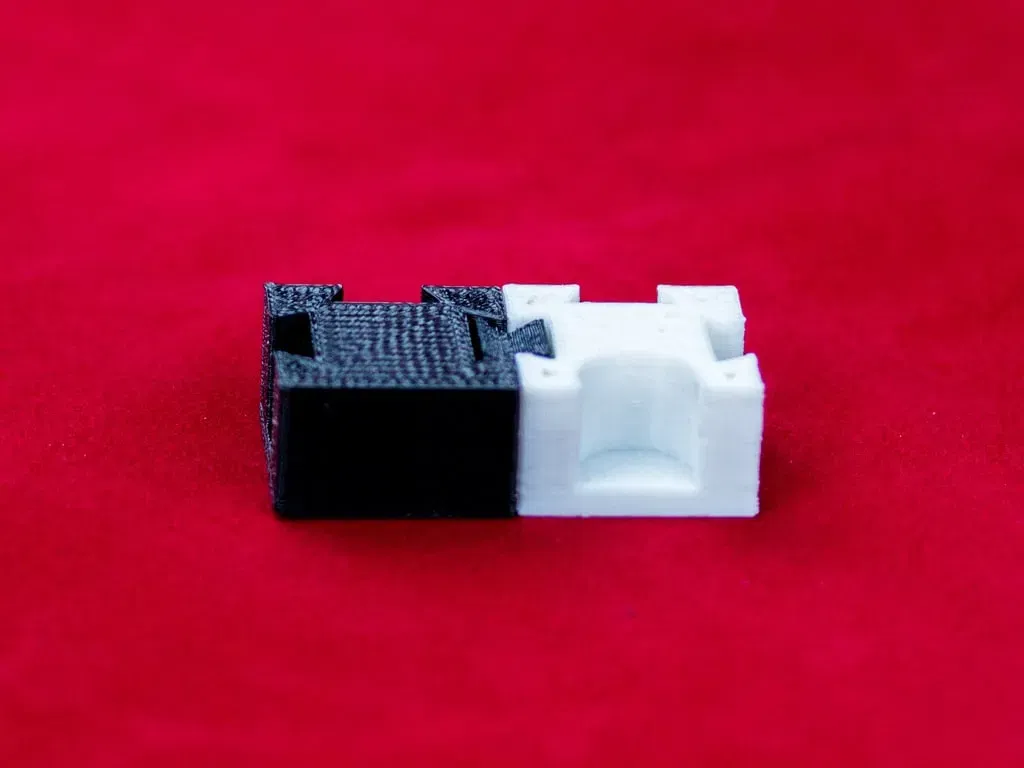

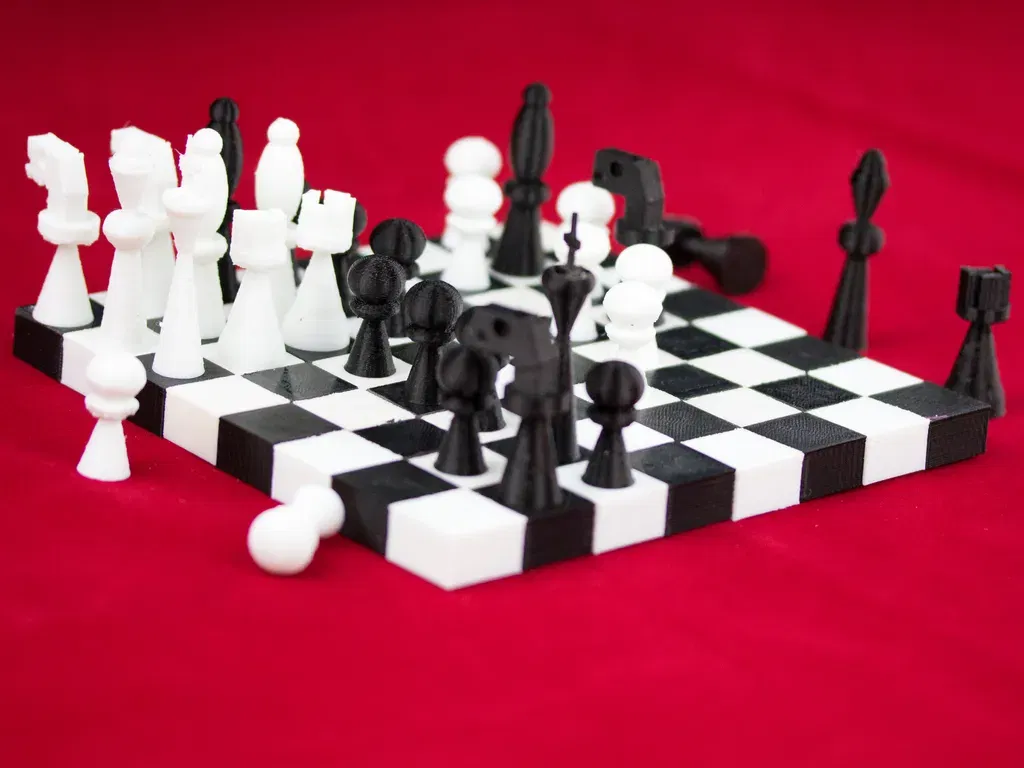

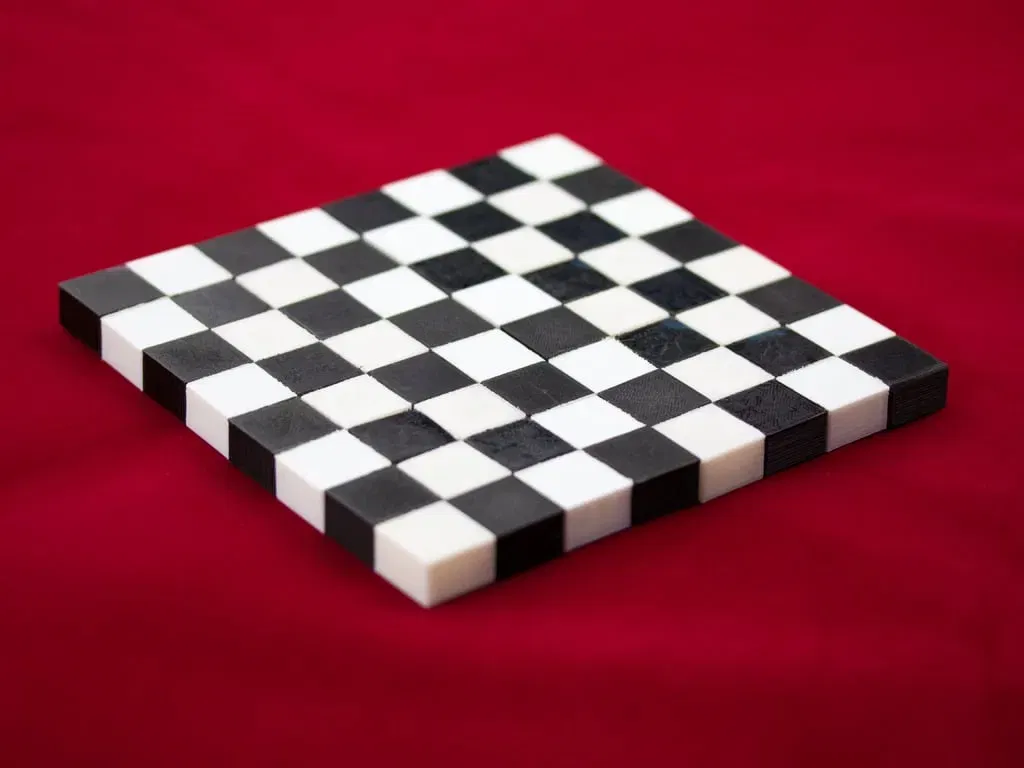

Các bộ phận được hiển thị trong hình có thể được in bằng PLA, PETG, hoặc ABS. Một số bộ phận được in bằng các loại filament giá rẻ, điều này dẫn đến một số khuyết điểm ở các lớp trên cùng của bản in. Nhưng tôi chắc chắn tất cả sẽ đồng ý rằng các mặt nhìn thấy của bàn cờ vẫn rất đẹp mắt.

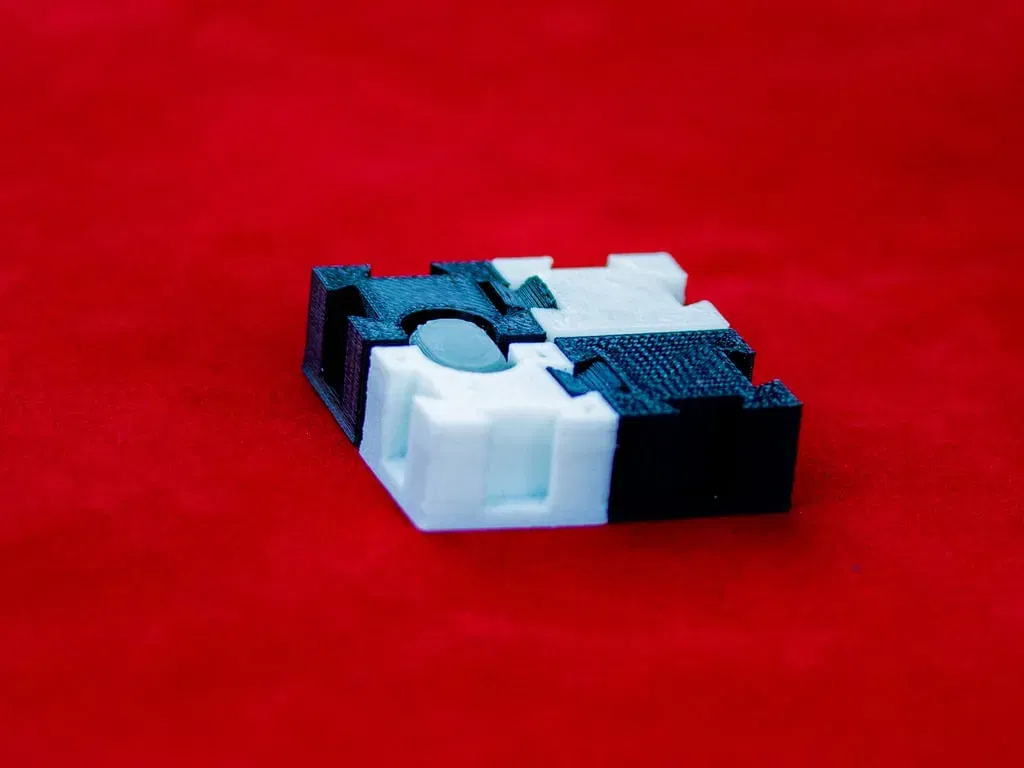

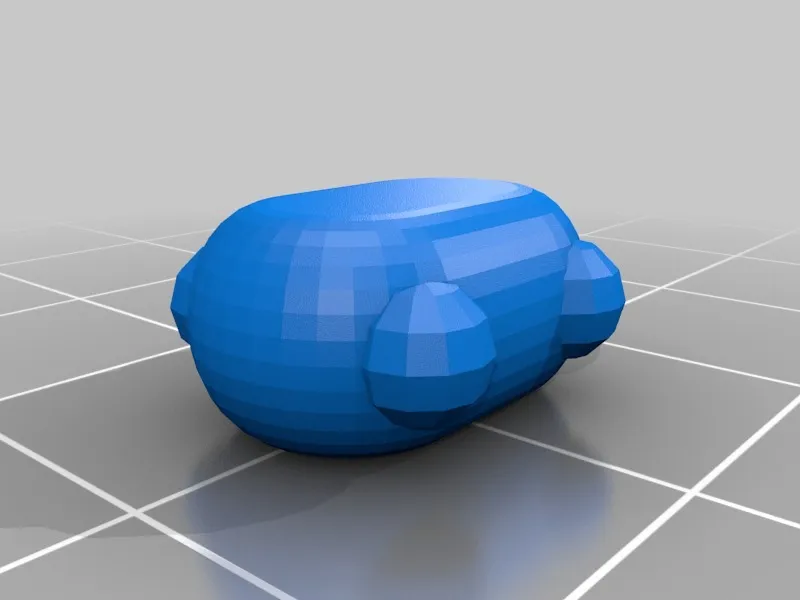

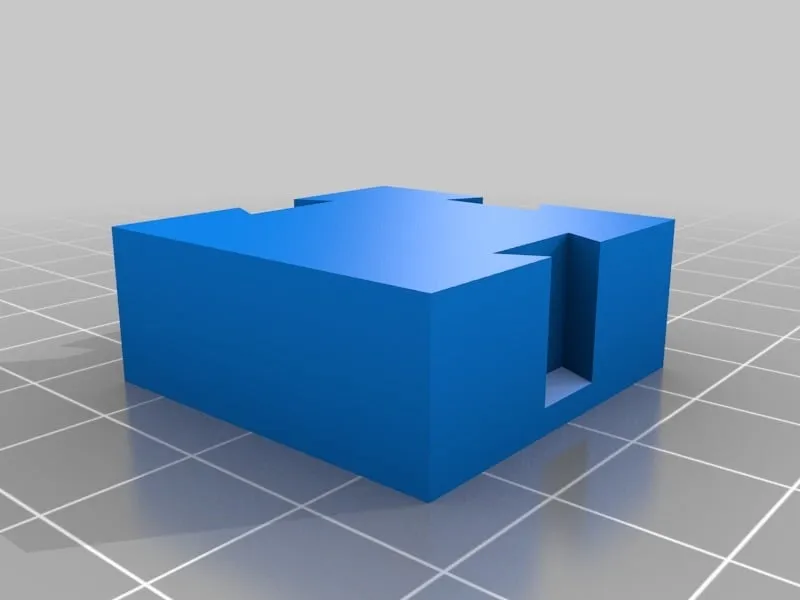

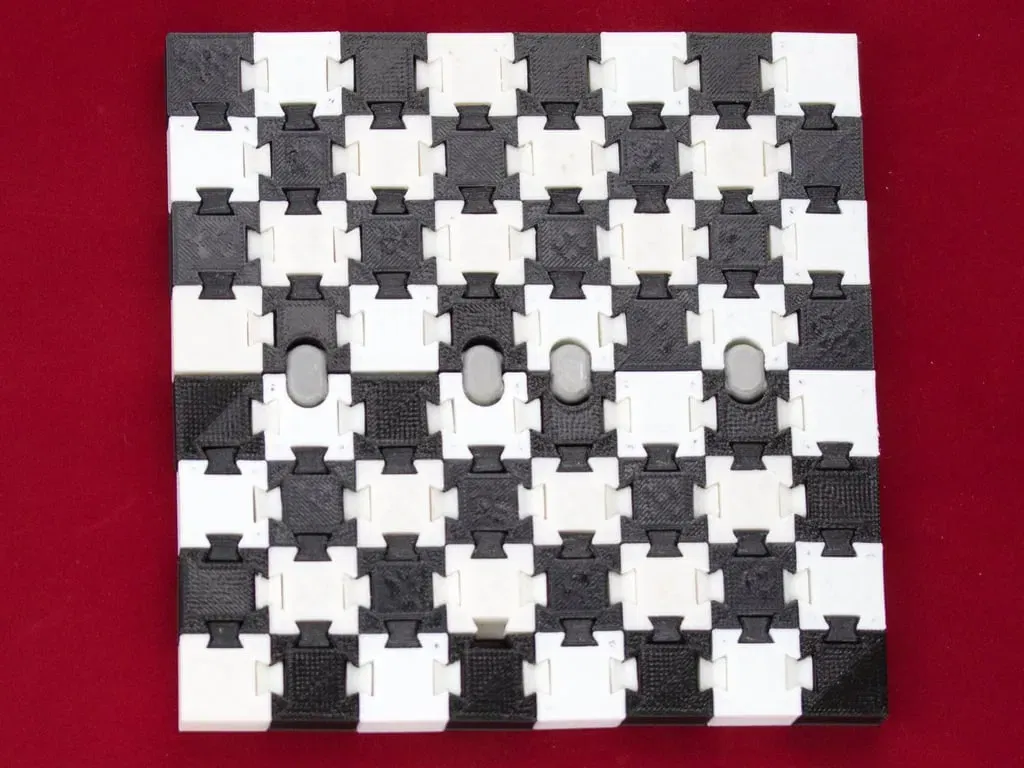

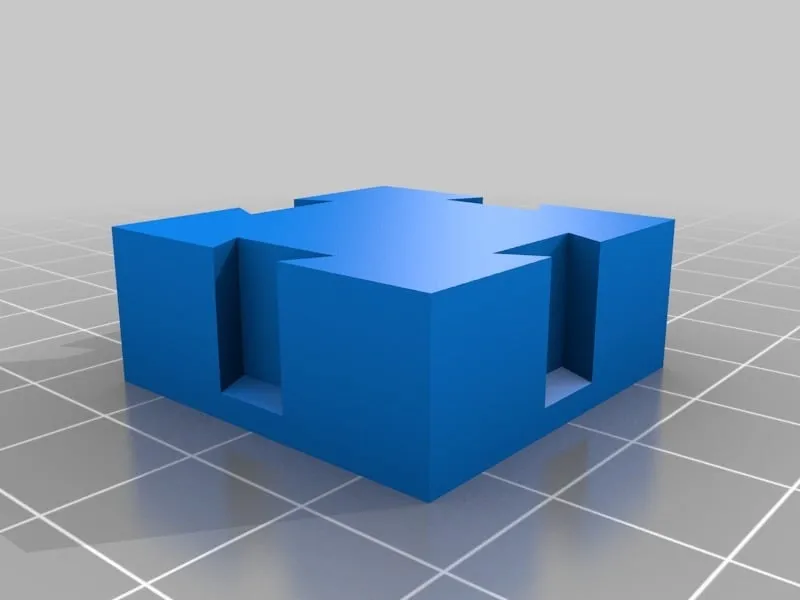

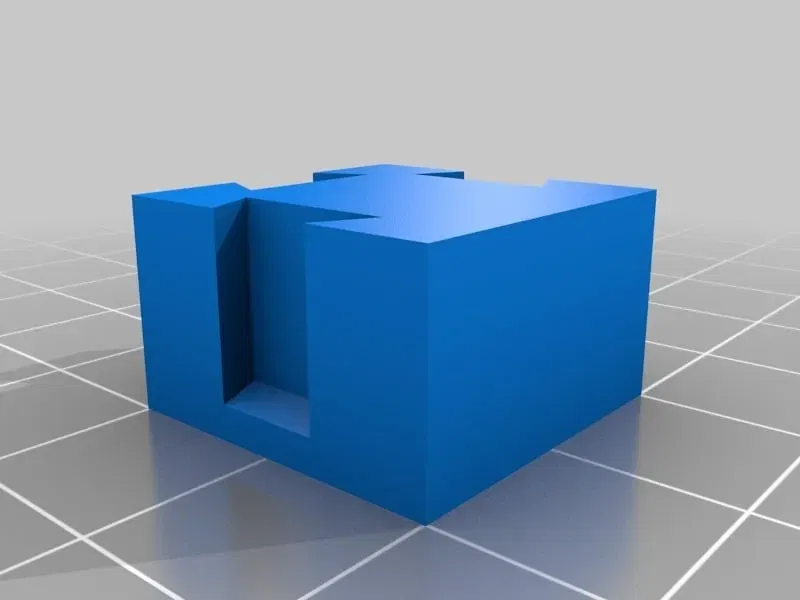

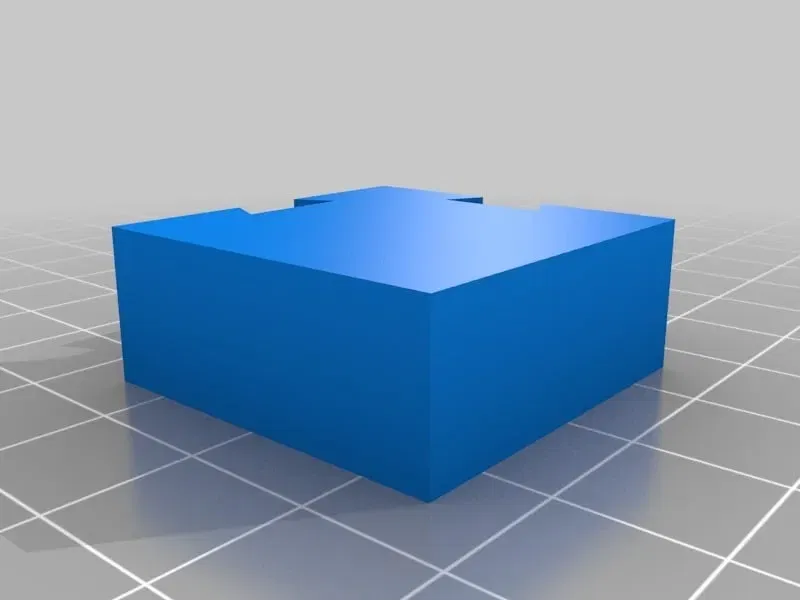

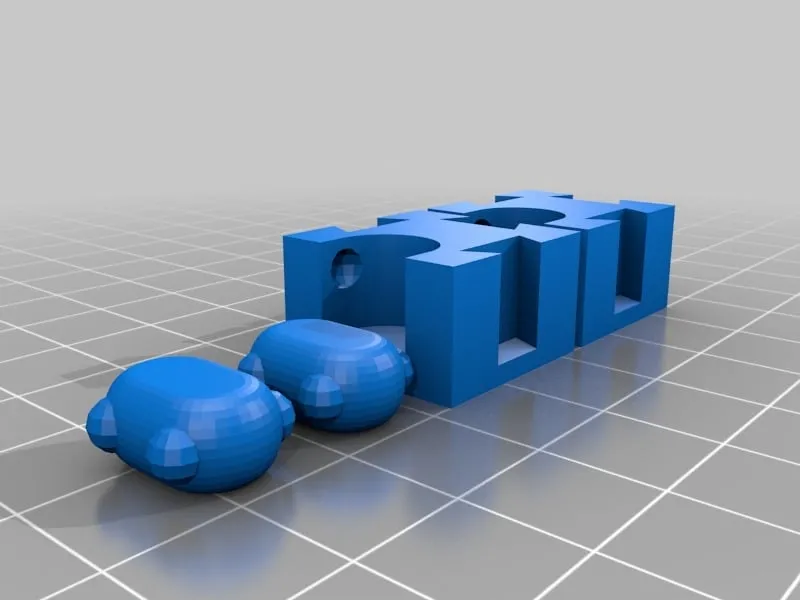

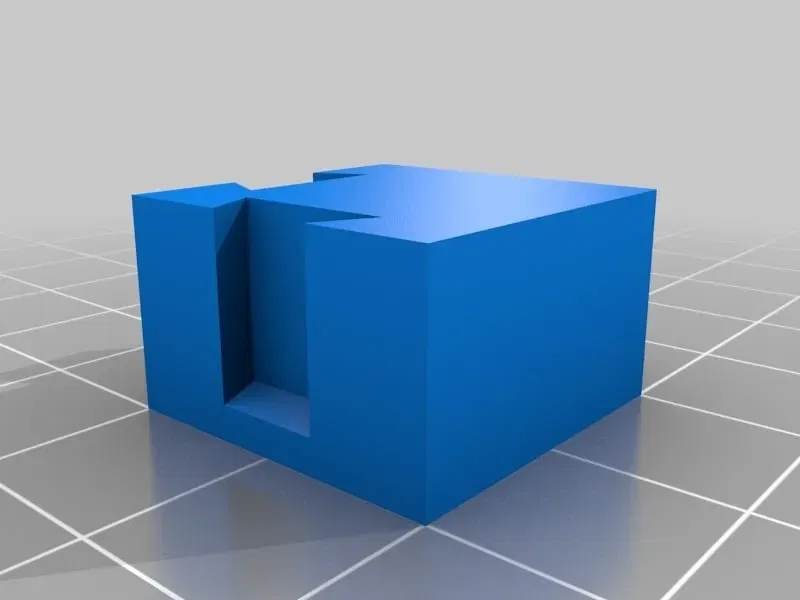

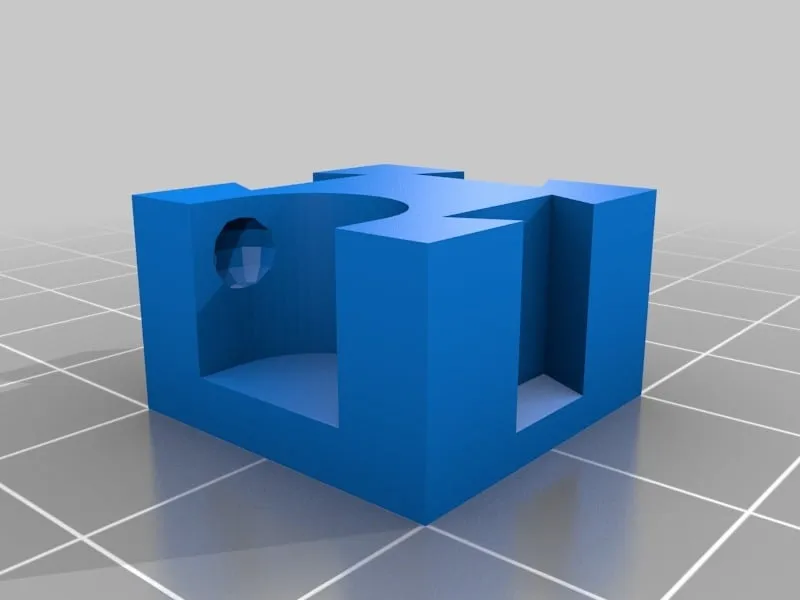

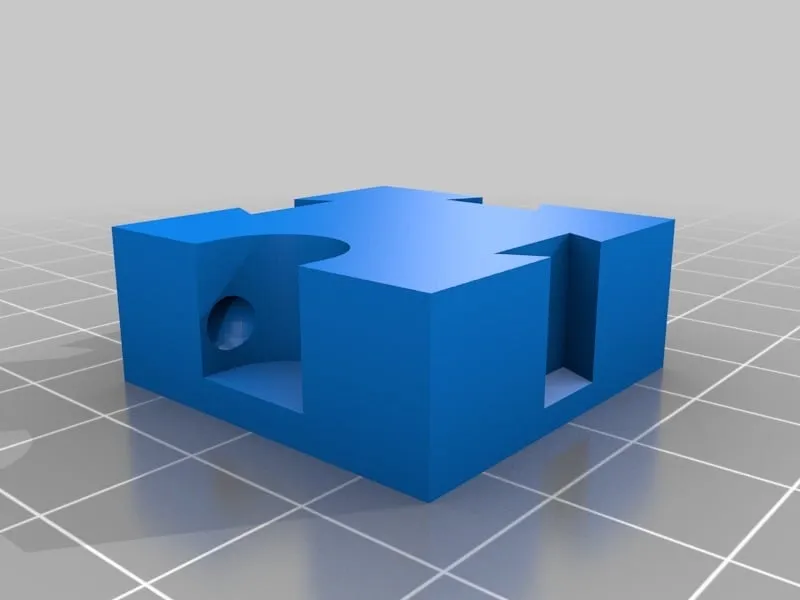

Có 6 hình dạng khác nhau kết hợp lại trong việc lắp ráp bảng. Các mảnh góc có 2 cạnh với các khe. Các mảnh biên có 3 khe. Các mảnh trung tâm có 4 khe. Các mảnh bản lề có 3 khe và một khớp bóng FleshMesh. Một bộ trượt là một bộ kết nối dùng để nối các mảnh thông qua các khe của chúng. Một bộ kết nối sub FlexMesh nối các khớp bóng của bản lề. Dưới đây là số lượng mỗi loại mảnh bảng cần thiết của mỗi màu cho một bàn cờ...

Góc -- 4

Biên -- 12

Trung tâm -- 12

Bản lề -- 4

Bạn muốn tạo ra một bàn lớn hơn một chút? Hãy in các mảnh có tên bắt đầu bằng '30mm' thay thế.

Màu sắc của các mảnh kết nối ít quan trọng hơn vì chúng ít nhìn thấy hơn so với các mảnh bảng chính. Số lượng tổng các mảnh kết nối cần thiết như sau...

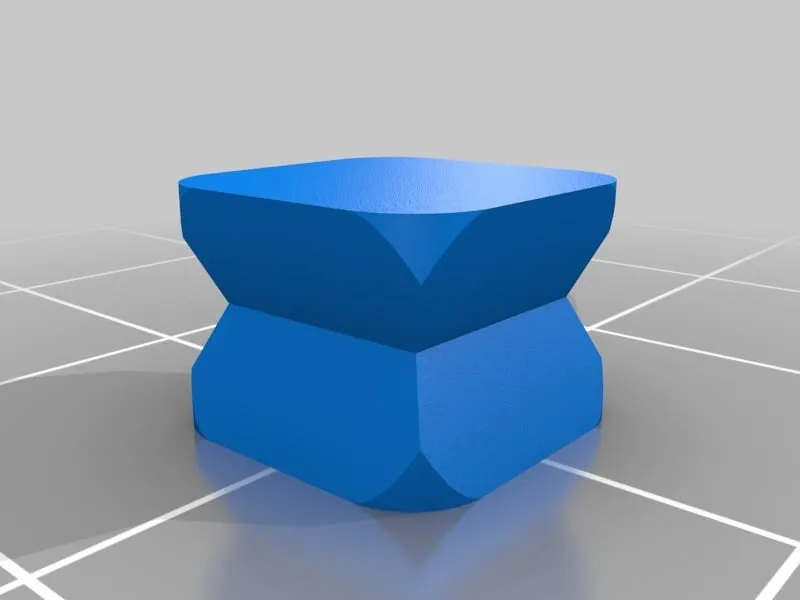

Bộ trượt -- 92

Sub -- 4

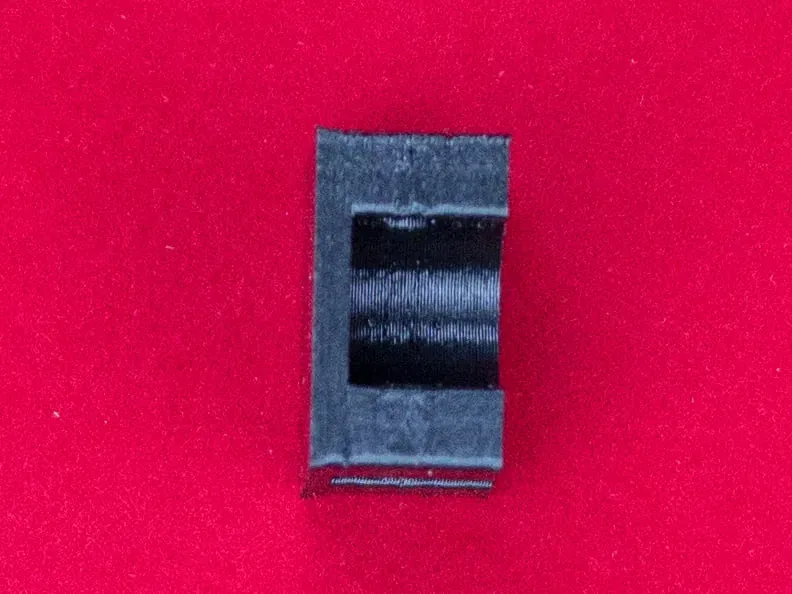

Thách thức lớn nhất trong việc in ấn là cần giảm "bong bóng" xảy ra ở sợi chỉ ngoài cùng của vài lớp đầu tiên của một bản in. Bong bóng được gây ra bởi sợi nhựa nóng chảy ra ngoài giới hạn của đối tượng đang được in. (Một hình ảnh cận cảnh cho thấy bong bóng được bao gồm trong điều này.) Bong bóng dễ dàng được giảm bằng cách hiệu chỉnh cẩn thận khoảng cách giữa giường/in hoặc đơn giản là đánh bóng vật liệu thừa từ các cạnh của các bộ phận đã in. Nếu bảng lắp ráp của bạn cong lên về phía trung tâm, thì bong bóng có thể là nguyên nhân.
