RepBox / Polyphemus Mashup

Mình mới mua một bộ sấy filament Polyphemus và thấy việc đưa filament vào/ra khỏi nó hơi “lỉnh kỉnh”, nhất là khi so với RepBox của mình. Tuy vậy, RepBox lại không có chức năng sấy filament hay kiểm soát độ ẩm.

Trong lúc để Polyphemus và RepBox cạnh nhau, mình để ý là kích thước của hai món này cũng khá tương đồng, và từ đó ý tưởng này ra đời.

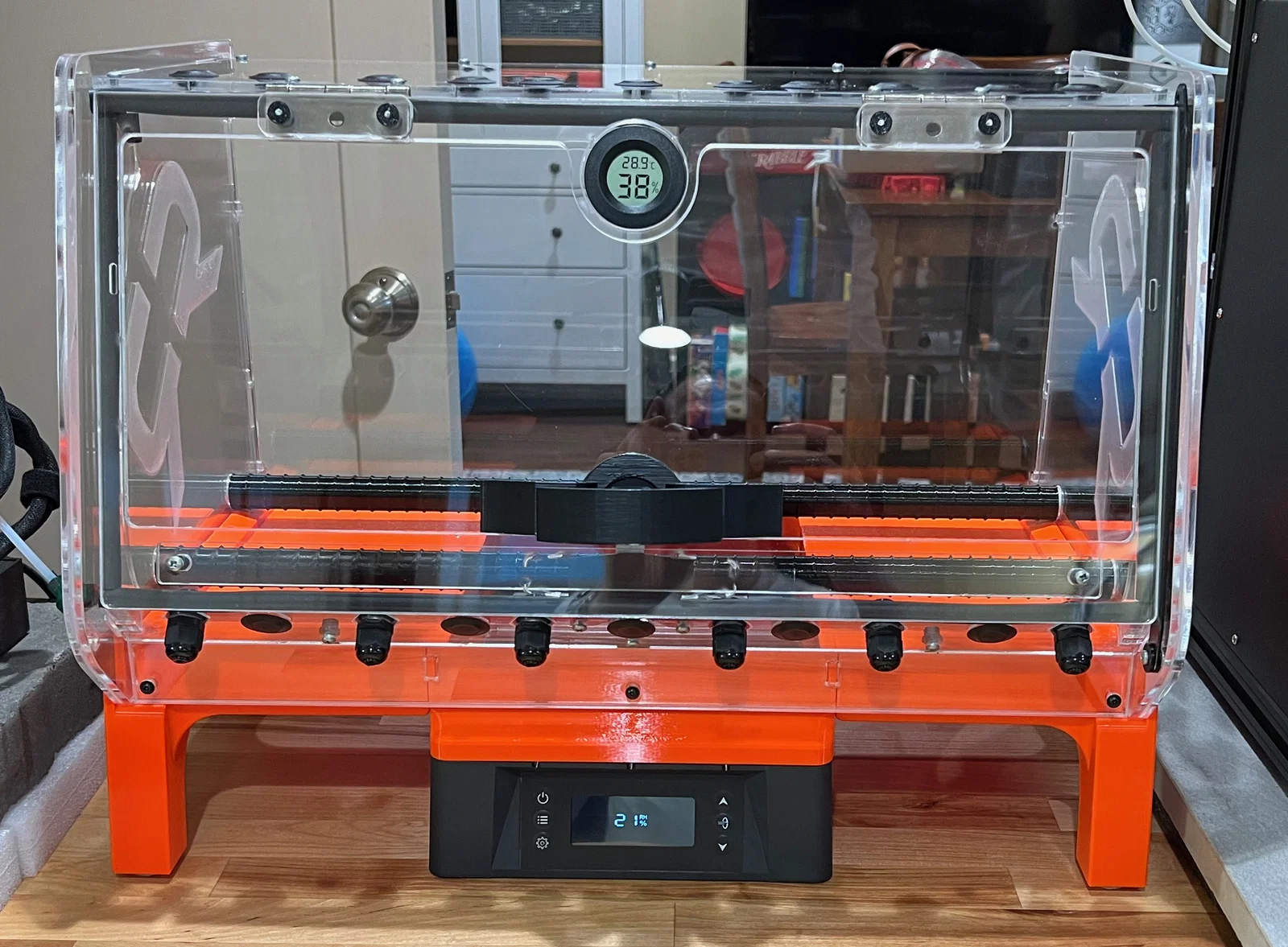

Vì mình không có cách để cắt acrylic cho “ngọt” (đẹp và sạch), nên mình đã dựng model các tấm panel đáy hoàn toàn mới để thay cho tấm zin. Bản mashup này lắp kiểu “bolt-on” 100%, không cần sửa đổi vĩnh viễn gì cho cả RepBox lẫn Polyphemus (dù là sẽ phải tháo RepBox khá nhiều).

Danh sách linh kiện: (Mình đã chỉnh lại số lượng ốc — vì nhận ra các con ốc đi xuyên qua hai lớp acrylic cần dài hơn.)

Qty. 43 = Heatset inserts: (thiết kế cho insert ‘Voron’ M3x5x4)

Qty. 36 = M3 x 10mm

Qty. 7 = M3 x 16mm

Ghi chú:

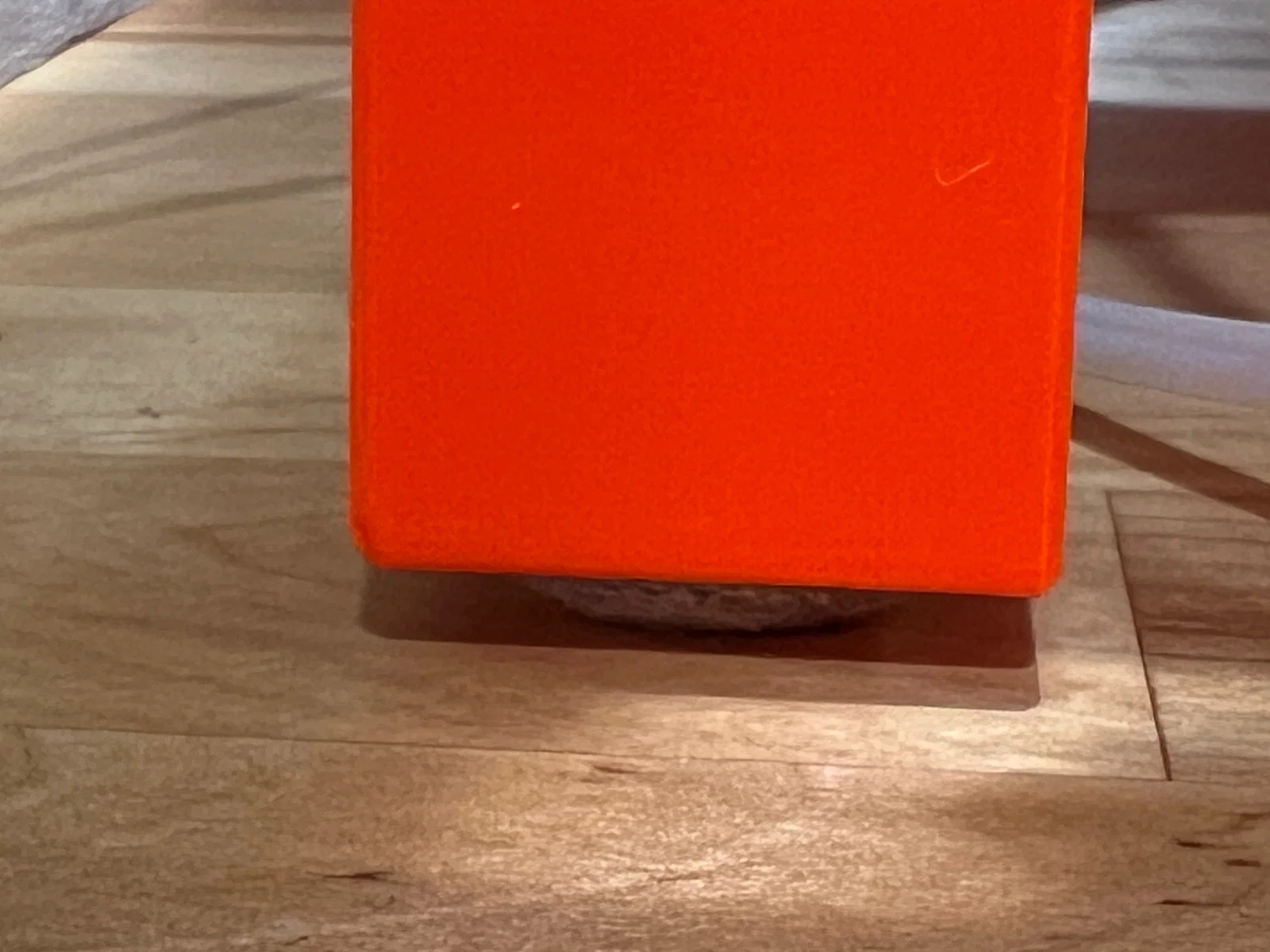

• Không hiểu sao mình đo sai chiều dài chân, thành ra hơi ngắn khi đặt RepBox lên Polyphemus. Mình xử lý bằng cách dán thêm miếng nỉ tự dính làm “chân” (loại hay bán để bảo vệ sàn cho chân ghế/bàn).
• Kích thước ốc chỉ mang tính tương đối — mình dùng pha trộn nhiều loại, và lỗ được canh để linh hoạt về chiều dài.
• Nếu dùng ngàm/giá bắt quạt (fan mounts), dùng ốc dài hơn chút sẽ tiện hơn (~16mm hoặc cỡ đó).

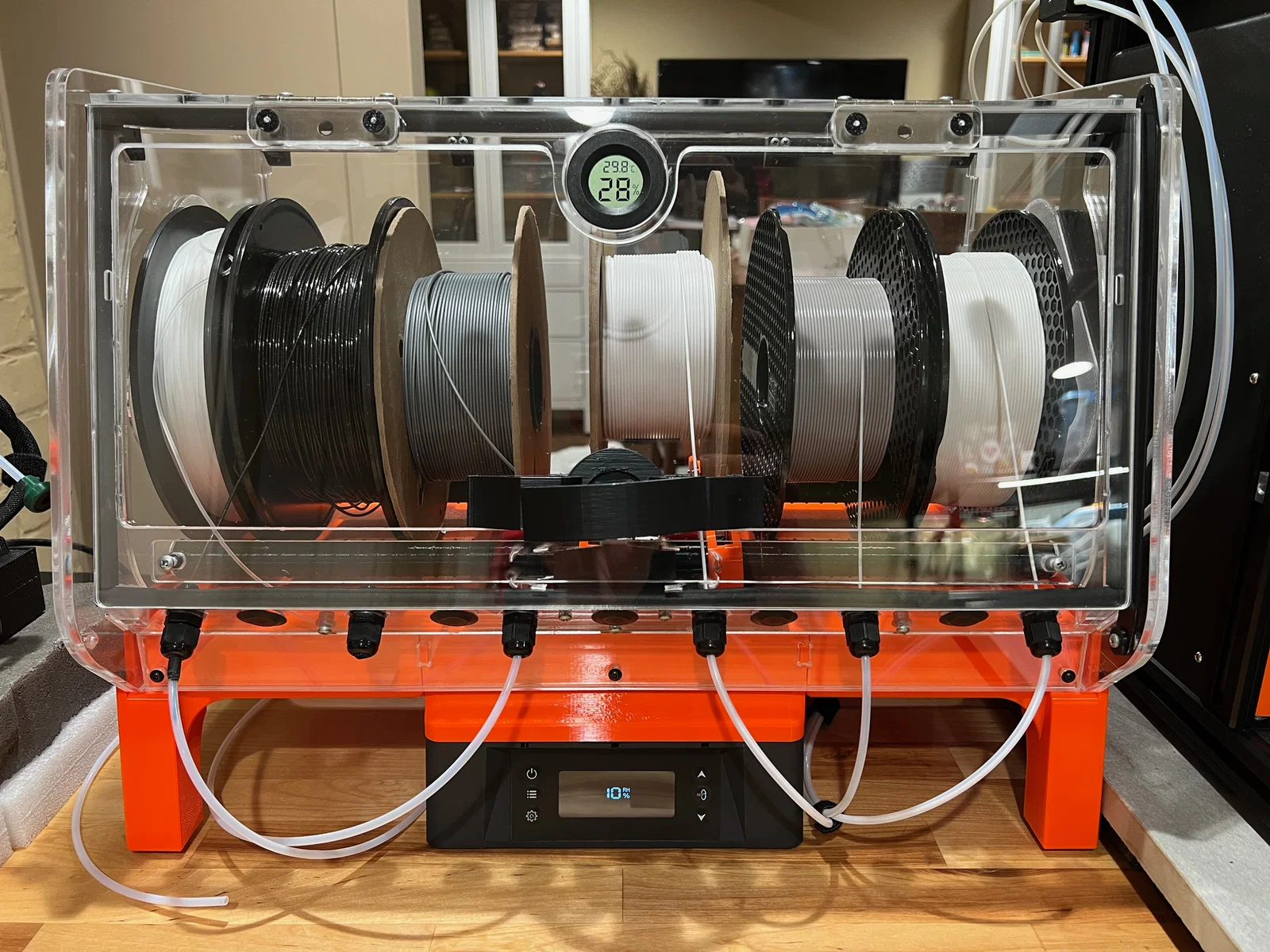

• RepBox trong hình là v2.3.1. Mình không chắc các phiên bản RepBox khác nhau thay đổi nhiều tới đâu, nên có thể hợp hoặc không hợp với bản khác. (Mình có một cái v2.1 nhìn như có điểm bắt tương tự, nhưng mình chưa tháo ra để xác nhận.)

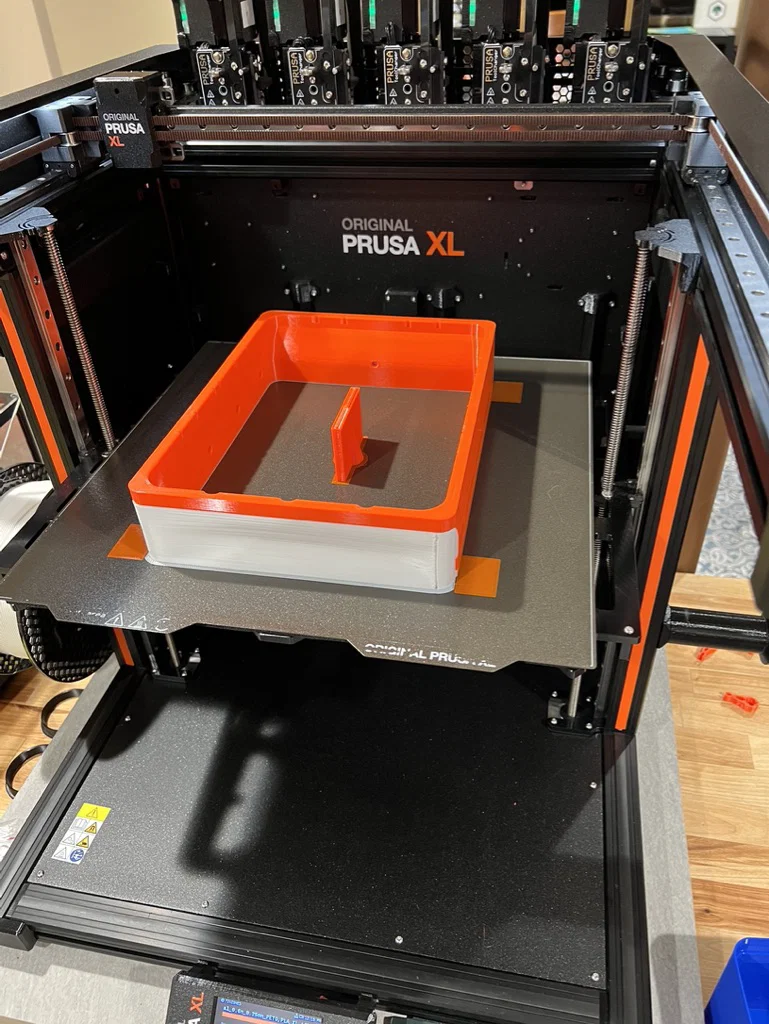

• Chi tiết khá lớn — mình in trên Prusa XL. Máy in nhỏ hơn có thể sẽ phải cắt nhỏ một số phần để in.
• Đúng là mình có vẻ “chơi hơi quá tay” với heatset inserts, nhưng nếu có máy ép heatset insert thì lắp rất nhẹ nhàng.)
• File .f3d có kèm theo nhưng khá bừa bộn — mình không rành Fusion360, nhìn timeline là biết liền. Thành thật xin lỗi.
