Cờ lê ống có tay cầm đảo chiều 1/4

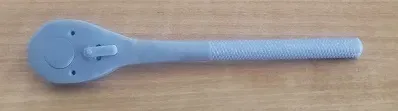

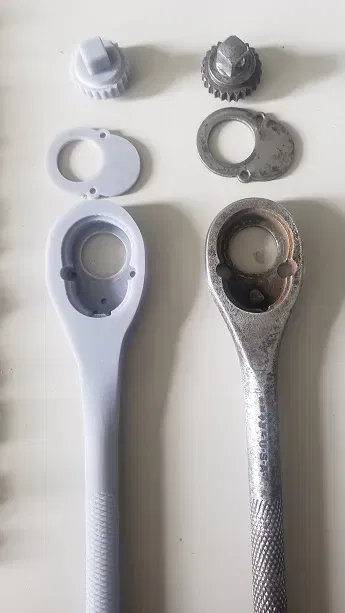

Đây là một cờ lê socket ¼" có thể đảo ngược. Tôi đã mô phỏng nó dựa trên một cái cũ và rỉ sét mà tôi tìm thấy tại một buổi bán tài sản.

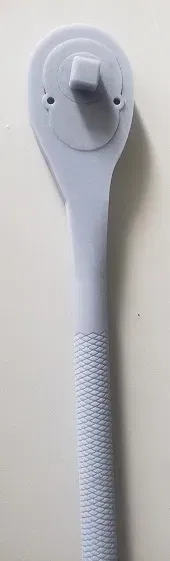

Cái này được in bằng máy in nhựa resin sử dụng nhựa "ABS Like". Có thể in cái này bằng FDM, đặc biệt nếu nó được phóng to hơn.

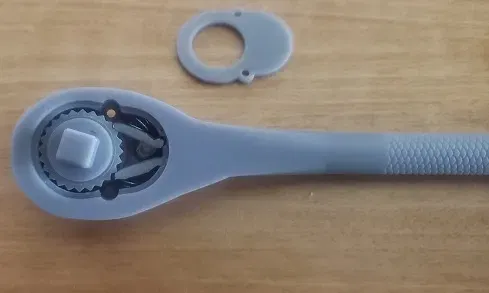

Tôi đã sử dụng lò xo kim loại từ một cây bút. Tôi đã cắt chúng chỉ còn vài vòng và đặt chúng ở hai bên cơ chế ratchet. Điều này có thể cần một chút điều chỉnh để nó hoạt động đúng cách.

Tôi đã thiết kế cái này trong Fusion360 và bao gồm tệp socket.f3d. Trong mô hình, tôi có một tính năng trong dòng thời gian bị ẩn. Đây là tính năng tạo ra hoa văn gân. Nó gây ra việc vẽ lại rất chậm, vì vậy tôi ẩn nó khi làm việc trên bản vẽ, rồi bỏ ẩn khi tôi muốn xuất lưới.

Mô hình được chia thành các tệp STL/STEP riêng biệt trong thư mục Parts. Các tệp socket.stl và socket.step chứa tất cả các đối tượng và sẽ cần được tách ra trong slicer.

Đây KHÔNG phải là “xây dựng tại chỗ”!
