Lưu trữ Dupont Jumper - Bản Remix / Thiết kế lại

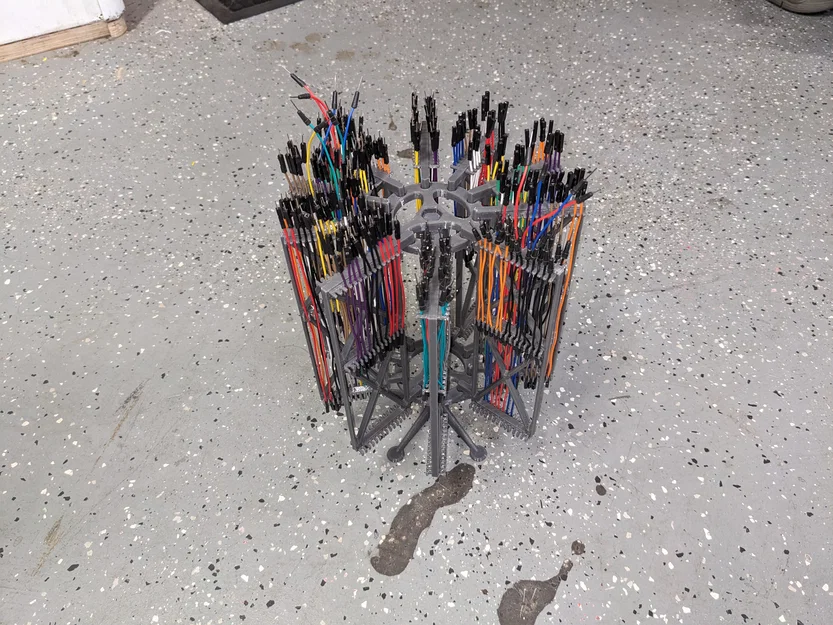

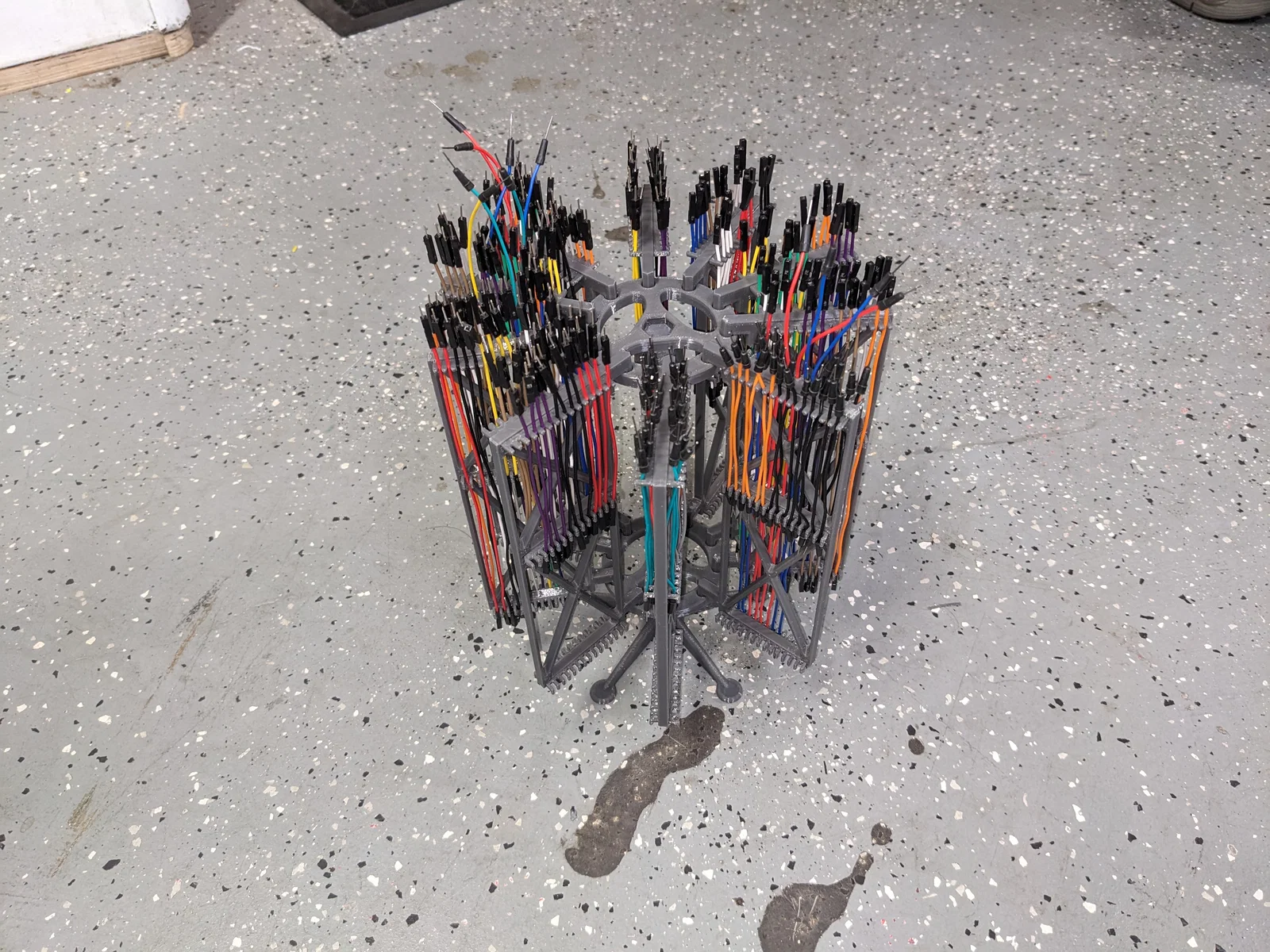

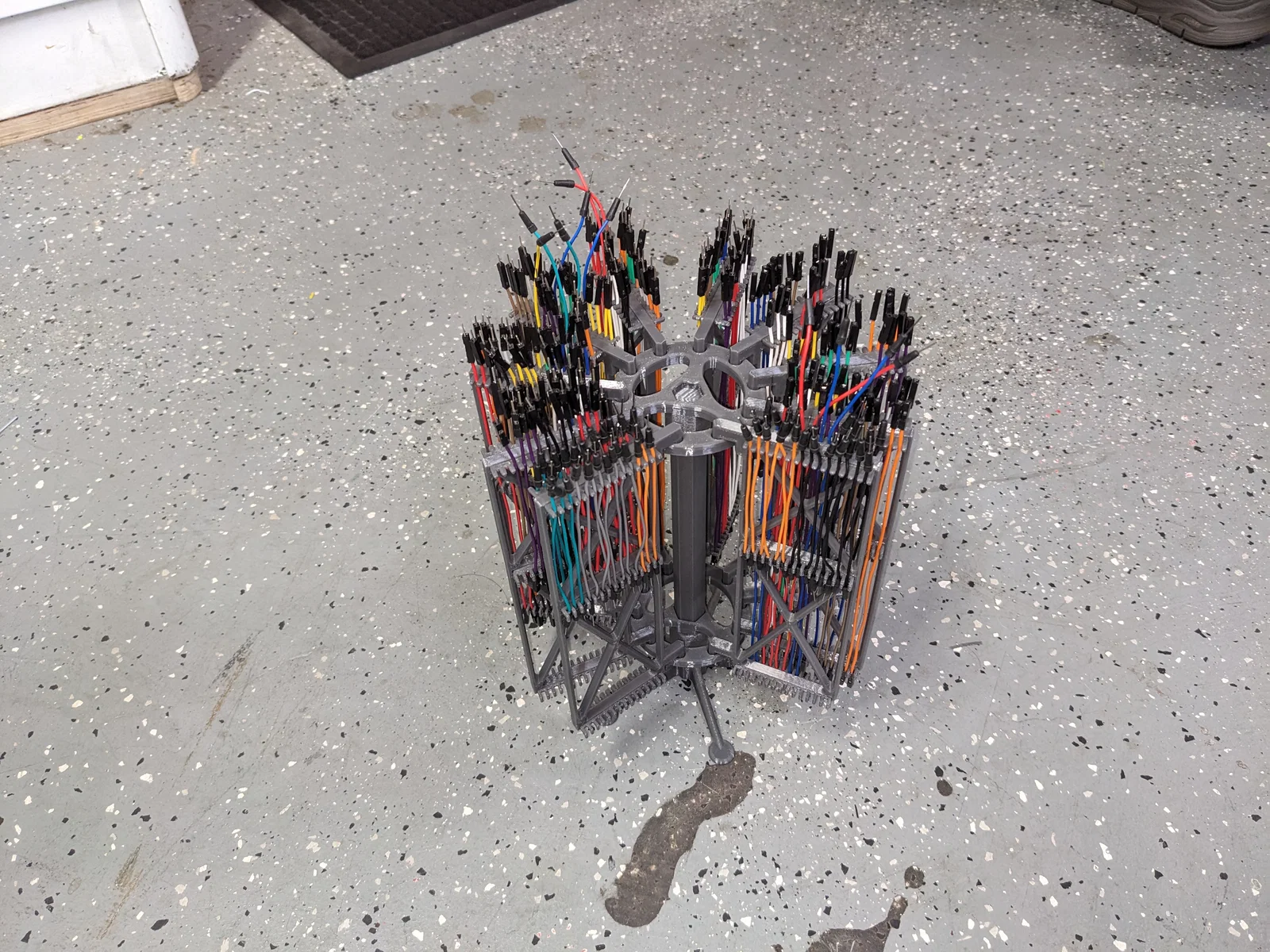

Mục tiêu của thiết kế này là trưng bày “side by side” (song song) một bộ sưu tập lớn dây Dupont, đồng thời vẫn cố gắng gọn nhất có thể. Bản in gồm một cái stand với mười “frame” có thể xoay (pivot) trên stand để dễ thao tác; mỗi frame chứa được 28 jumper, tổng cộng 280 sợi. Có một thiết kế frame thay thế giúp tăng gấp đôi lên 560 (nhưng mình thấy bản này hơi cồng kềnh, khó dùng).

Lưu ý: Mình có kèm file STL của bộ lắp ráp “complete” (chỉ 1 frame) để có thể xem bằng 3D viewer.

Các phần như sau:

• Stand (cụm lắp ráp), gồm:
  • FrameTopRound
  • FrameBottomRound
  • FrameTopRound
  • StandRound
  • Dowel (một “dowel” in 3D để nối các phần bên trên)
• Frame (cụm lắp ráp, số lượng 10), gồm:
  • Frame
  • Rack (qty 2)
  • Grip (qty 4)

Các phiên bản thay thế bổ sung

• Large frame
  • Tương tự phiên bản “chính”, nhưng kích thước frame gấp đôi bề ngang. Bản này chiếm khá nhiều diện tích bàn và cần cẩn thận để tránh bị mất cân bằng.
• Plain Frames
  • Đây là các frame lớn và nhỏ đã bỏ chốt xoay (pivot pins). Ý tưởng là dùng các frame này chỉ để sắp xếp jumper, rồi cất vào hộp hoặc ngăn kéo.
• Wall Mount
  • Cho phép dùng các frame treo tường thay vì gắn trên stand. Có 2 kích thước, thiết kế để bắt vít.

Lắp ráp và sử dụng

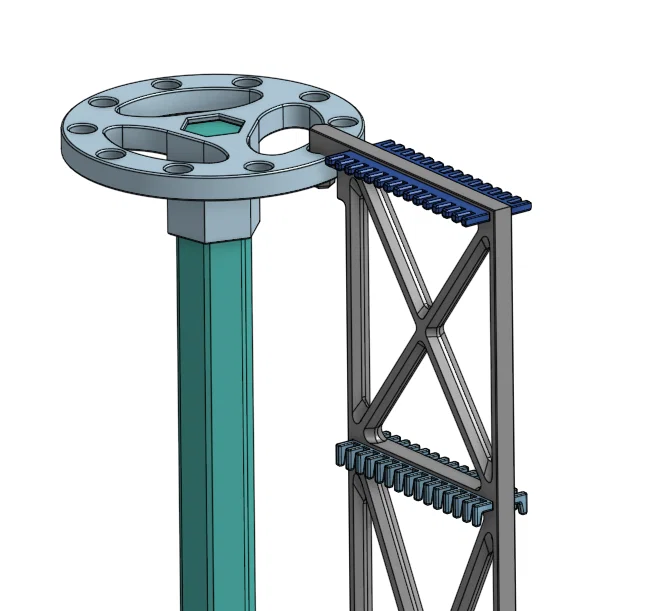

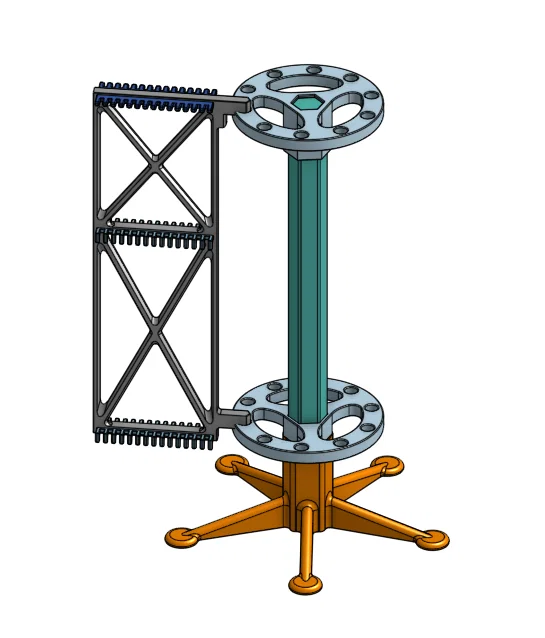

Cụm Stand lắp khá dễ: gắn miếng FrameTopRound vào một đầu của Dowel, và miếng FrameBottomRound vào đầu còn lại (nhớ canh đúng chiều—xem hình); hoàn tất bằng cách gắn StandRound vào đầu dưới của Dowel.

Mỗi cụm Frame được lắp bằng cách gắn trước hai miếng Grip vào khe trên cùng của frame. Mình khuyên lúc đầu đút từng Grip vào khe một cách lỏng tay và đều nhau, rồi nhấn mạnh hai bên để ép Grip vào đúng vị trí.

Hai miếng Rack được gắn vào khe giữa tương tự (đảm bảo các “fingers” hướng xuống), sau đó gắn thêm Rack vào khe dưới.

Gắn cụm Frame vào Stand bằng cách đưa hai “rod” trên Frame vào các lỗ ở phía trên và dưới của stand.

Để gắn một sợi Dupont jumper lên Frame, chỉ cần móc một đầu connector của jumper vào giữa hai “fingers” của một Rack (dùng rack giữa hoặc dưới tùy theo độ dài dây), rồi vừa kéo lên vừa đưa dây vào một rãnh trên Grip. Các rãnh trên Grip có độ vát nhẹ để kẹp dây chặt hơn (đẩy dây vào sâu thêm bằng móng tay để kẹp chắc hơn).

Hướng dẫn in

Mình in bằng PETG (nhưng PLA cũng nên dùng được) với các file 3mf đã cung cấp; nếu không thì:

Frame

• 0.2mm layer height
• 3 perimeters
• no infill

Rack, Grip

• 0.2mm layer height
• 6 perimeters
• no infill

FrameTopRound, FrameBottomRound

• 0.2mm layer height
• 2 perimeters
• no infill

StandRound

• 0.2mm layer height
• 2 perimeters
• 15% rectilinear infill

Dowel

• 0.2mm layer height
• 2 perimeters
• 10% rectilinear infill

CAD

File CAD 3D OnShape nằm ở đây:

https://cad.onshape.com/documents/2e62a967b7f368e8cd7e37e5/w/53cce7c913a0ad3155b537db/e/e7d81972441da6764c4cf182?renderMode=0&uiState=67091af0c7450c533f66378e
