Giá đỡ ERCF EasyBRD V1.1 cho thanh nhôm 2020 máy in Voron

Đế gắn ERCF EasyBRD V1.1 trên thanh nhôm 2020

Đối với những anh em đang sử dụng hệ thống ERCF (Enraged Rabbit Carrot Feeder) cho máy in 3D Voron, việc quản lý dây cáp và lắp đặt bo mạch điều khiển sao cho gọn gàng luôn là một thách thức không nhỏ. Mẫu thiết kế ERCF EasyBRD V1.1 Holder này chính là giải pháp tối ưu, giúp bạn cố định bo mạch EasyBRD một cách chắc chắn và thẩm mỹ ngay trên hệ thống khung nhôm 2020 của máy. Thiết kế này tập trung vào sự tối giản nhưng cực kỳ hiệu quả, đảm bảo bo mạch luôn ở vị trí ổn định trong quá trình vận hành.

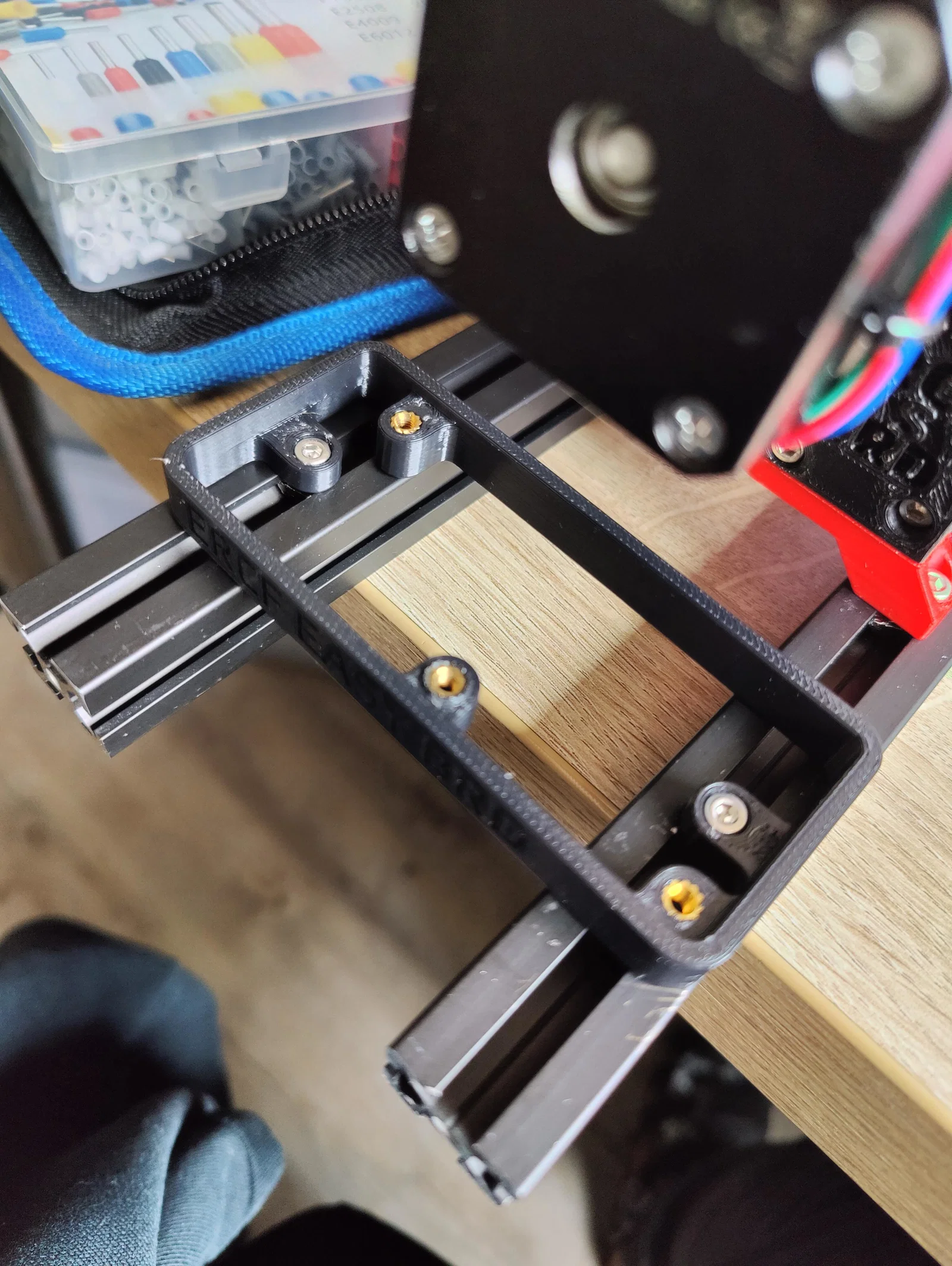

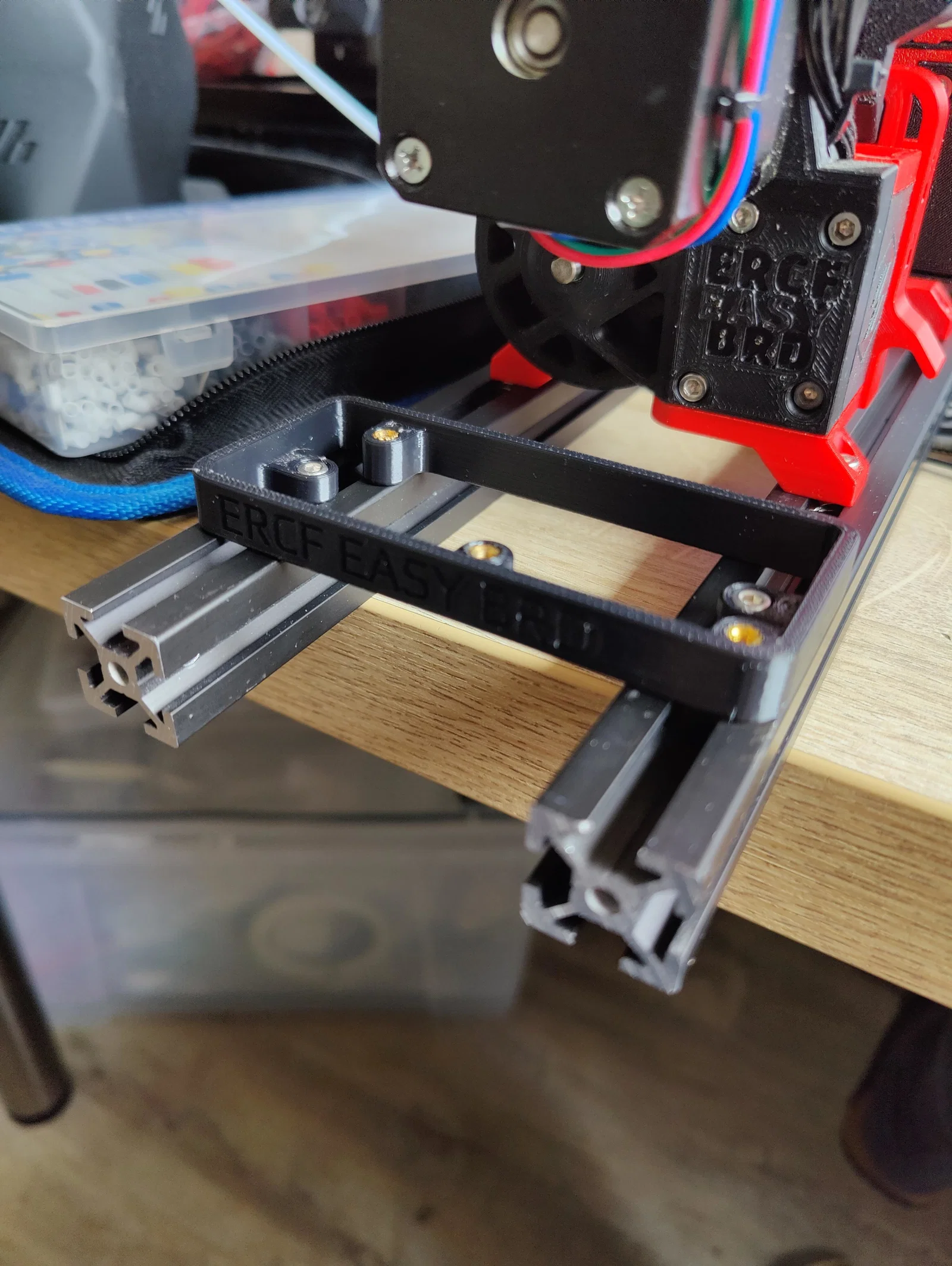

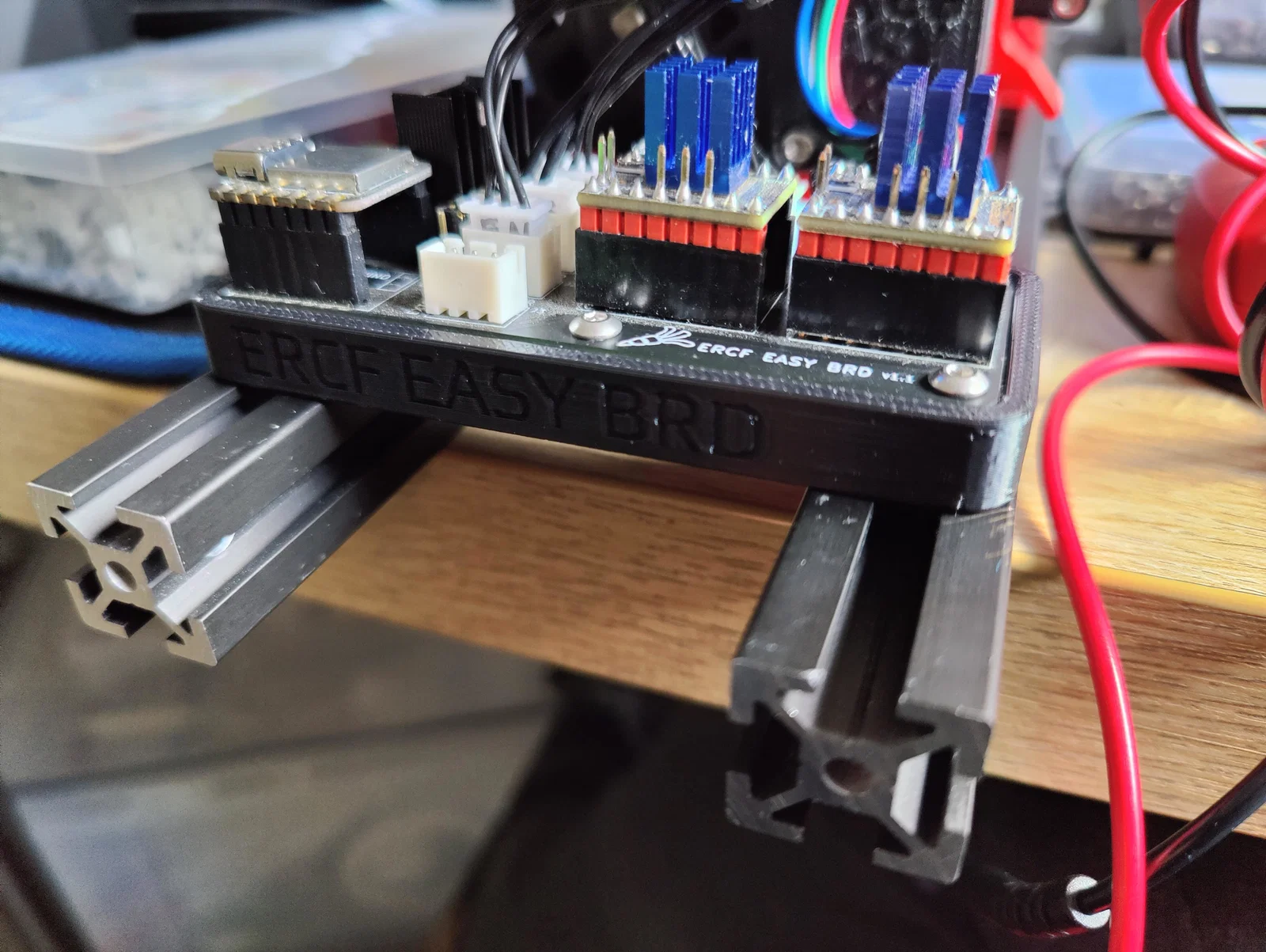

Việc lắp đặt mẫu giá đỡ này khá đơn giản và không đòi hỏi quá nhiều kỹ thuật phức tạp. Nhờ vào kích thước tiêu chuẩn với khoảng cách lỗ là 74.2mm, khung đỡ này ôm sát vào các thanh nhôm 2020, tạo nên một kết nối vững chãi. Bạn chỉ cần sử dụng các phụ kiện chuẩn để bắt chặt giá đỡ vào thanh nhôm trước, sau đó mới lắp bo mạch EasyBRD lên trên. Điều này không chỉ giúp bảo vệ bo mạch khỏi các tác động rung lắc mà còn giúp không gian bên trong máy in trở nên thoáng đãng và chuyên nghiệp hơn.

Để đạt được chất lượng bản in tốt nhất cho linh kiện này, anh em cần chú ý một vài điểm nhỏ. Vì đây là bộ phận chịu lực và gắn liền với các linh kiện điện tử, độ bền của vật liệu in là ưu tiên hàng đầu. Dưới đây là những tính năng và lưu ý quan trọng khi bạn sử dụng file thiết kế này:

• Khả năng tương thích hoàn hảo: Thiết kế dành riêng cho khung nhôm profile 2020 phổ biến trên các dòng máy Voron.
• Cấu trúc thông minh: Sử dụng 3x heat inserts tiêu chuẩn Voron giúp việc bắt vít bo mạch trở nên chắc chắn, tránh hiện tượng cháy ren nhựa sau nhiều lần tháo lắp.
• Hỗ trợ lắp đặt: Cần chuẩn bị thêm 2x ốc M3x8 và T-nuts tương ứng để cố định giá đỡ vào khung nhôm.
• Vật liệu in khuyến nghị: Nên dùng nhựa ABS hoặc ASA để đảm bảo khả năng chịu nhiệt và độ bền cơ học cao trong môi trường vận hành của máy in 3D.
• Thiết lập in 3D: Hãy in với mật độ infill từ 35-40% và số lượng tường (perimeters) từ 4-5 lớp để đảm bảo độ cứng cáp tối đa cho giá đỡ.
• Lưu ý: Kiểm tra kỹ khoảng cách 74.2mm giữa các lỗ vít trên máy của bạn trước khi lắp đặt để đảm bảo mọi thứ vừa khít.

Hy vọng với mẫu giá đỡ ERCF EasyBRD V1.1 này, việc nâng cấp máy in của anh em sẽ trở nên suôn sẻ và hệ thống dây điện sẽ được quản lý một cách khoa học nhất.
