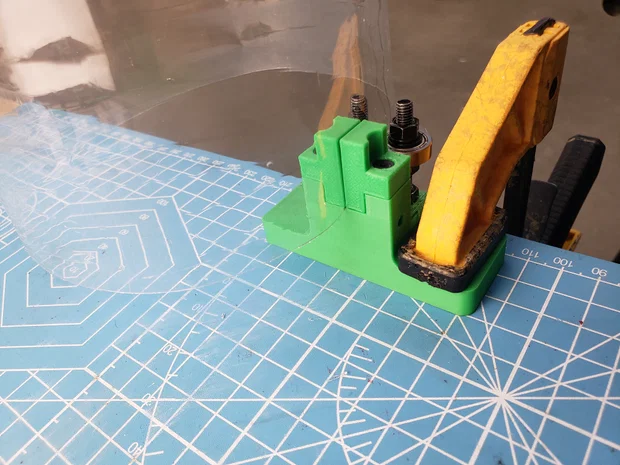

Đồ Cắt Chai PET (PET Bottle Cutter)

Mục tiêu của dự án này là làm ra một cái đồ cắt chai (bottle cutter) ổn định, rẻ hơn và hiệu quả hơn mấy loại tương tự. Bottle Cutter V1 hiệu quả hơn vì phần dẫn chai chỉ một bên, nên bỏ chai vô dễ hơn.

Danh sách linh kiện:

2 - Vít M3 x 10mm

2 - Bu-lông M5 x 40mm - https://amzn.to/47DXsOK

2 - Bạc đạn OD 16mm, ID 5mm - https://amzn.to/416uZyC

6 - Ê-cu M5

4 - Long đền khóa M5

5 - Long đền M5 (OD 10mm, ID 5mm)

Lắp ráp:

In các chi tiết nằm phẳng, bật support.

Dùng máy chà nhám băng (belt sander) (hoặc dụng cụ tương tự), chà phẳng ngang qua bạc đạn để tạo cho một mặt của mỗi bạc đạn một cạnh sắc. (Chắc là bước khó/quan trọng nhất. Làm từ từ)

Đặt một long đền M5 vào phần hõm tròn (circular debossed area) trên mặt trên của BottleCutterBody (xem hình tham khảo) và cố định GuideR và GuideL bằng vít M3.

Luồn 2 bu-lông M5 x 40mm qua mặt dưới của BottleCutterBody. Siết chặt bằng ê-cu M5.

Vặn một ê-cu M5 vào bu-lông bên phải, kế đó là long đền khóa, rồi long đền thường, rồi tới bạc đạn (xem hình tham khảo). Mặt trên của bạc đạn này phải là mặt đã mài sắc. Canh mặt trên của bạc đạn trùng với các rãnh (notches) trên GuideR và GuideL (xem hình tham khảo). Quan trọng Các rãnh này tương ứng chiều cao cắt 7.75mm. Cố định bạc đạn bằng cách lắp thêm 1 long đền, 1 long đền khóa, 1 ê-cu rồi siết đối (counter tightening) hai bên. Mặt trên của bạc đạn vẫn phải canh đúng theo rãnh.

Gắn bạc đạn bên trái theo cùng quy trình (mặt sắc phải hướng xuống).

Chỉnh cả hai bạc đạn sao cho khi dùng lực vừa phải đẩy một bên thì bên kia cũng di chuyển theo. Nhớ kiểm tra bạc đạn vẫn đang canh đúng rãnh 7.75mm.

Cách dùng:

Trước khi dùng đồ cắt, cần lưu ý là có vài loại chai phải cắt ra bề rộng khác nhau. Khi dùng chai nhựa dày, nếu sợi nhựa (cordage) của bạn quá rộng thì có thể kẹt PullStruder. Mình thấy cordage rộng 7.75mm cắt từ bình Crystal Geyser 1 gallon kéo qua PullStruder khá ngon để ra filament 1.75mm. Với chai nhựa mỏng hơn, bạn có thể cần tăng chiều cao cắt (tức bề rộng cordage) tương ứng.

Trước khi cắt, bạn nên lột nhãn chai trước (hơ nóng sẽ dễ), gỡ sạch keo (mình dùng Goo Gone) và làm phồng chai bằng heat gun hoặc bếp (để xóa mấy đường gân/rãnh).

Giờ bạn có thể cắt bỏ phần đáy chai (tới giờ tụi mình vẫn chưa tìm ra cách làm cordage từ phần đó). Bước tiếp theo là cắt một dải mỏng để luồn vào giữa GuideR và GuideL và đi dưới các bạc đạn. Sau đó một tay bạn giữ chai ép sát vô guide, tay kia dùng kìm kéo cordage đi qua (xem hình tham khảo). Khi đã “ăn” mối rồi thì thường không cần kìm nữa.

Dùng thước cặp (calipers) để kiểm tra bề rộng cordage và chỉnh lại nếu cần.
