Núm vòi sen đơn Moen Posi-temp kiểu parametric

Tổng quan:

Đây chủ yếu là một thiết kế OpenSCAD để bạn có thể điều chỉnh tất cả các tham số của thiết kế theo mong muốn hoặc cần thiết.

Các tài liệu sau đây được cung cấp:

• Một tệp .scad chứa mô hình tham số. Bạn sẽ cần OpenSCAD cho hệ điều hành của bạn để sử dụng tệp này. Tham khảo tài liệu của OpenSCAD để biết chi tiết về cách tạo tệp .stl hoặc .obj của tay cầm nếu bạn cần thay đổi các tham số trục hoặc dừng.
• Một tệp .stl cơ bản là một bộ kiểm tra trục để bạn có thể in nhanh chóng nhằm xác định xem bạn có cần điều chỉnh các tham số lên hoặc xuống cho trục hay không.
• Một tệp .stl là núm vặn, như nó đã được sử dụng cho van tắm của tôi và các thiết lập mặc định cho các tham số của mô hình .scad.

Chuẩn bị in:

In bộ kiểm tra trục. Nó nên trượt đúng vào, có thể với một chút sức cản. Nếu nó không trượt vào hoặc bị lỏng, bạn sẽ cần điều chỉnh một chút tham số screw_shaft_id hoặc screw_shaft_flat. Đừng điều chỉnh quá nhiều vào screw_shaft_id nếu bạn đang mở rộng với tham số đó vì điều này sẽ làm giảm độ bền của tường trục. Bạn có một chút không gian để mở rộng trục gắn vào trục của van. Đây sẽ là giá trị screw_shaft_od. Nếu bạn tăng hơn 1.0 mm với các thiết lập, nó có thể ảnh hưởng đến các bộ phận khác trong cụm van.

Các phép đo bằng thước kẹp trên trục van có thể giúp với các thiết lập này để biết bạn có đang ở trong khoảng chính xác hay không. Đây là một điều khá chính xác. Nếu để quá xa có thể gây ra sự lỏng lẻo trong việc vận hành núm vặn trên van hoặc, rõ ràng, không vừa với trục chút nào.

Bạn sẽ muốn tham khảo núm vòi sen bị hỏng của bạn để biết kích thước và vị trí của cung dừng tương đối với chỉ báo, đó là vị trí không độ của toàn bộ núm. Các giá trị cho knob_stop_range và knob_stop_angle được tính bằng độ. Tham số góc là điểm bắt đầu của cung cho điểm dừng ở bên trong núm. Tham số phạm vi là số độ vượt qua điểm bắt đầu của cung dừng trên núm. Các giá trị mặc định là những gì gần như là các giá trị để sao chép điểm dừng trên một núm vòi sen thay thế Danco, có thể hoạt động trên cấu hình của bạn, nhưng với sự biến đổi của điểm dừng này (Nhiều biến thể khác nhau đã xuất hiện trên các núm không tham số trên Thingiverse, bao gồm biến thể nửa núm mà thiết kế này được điều chỉnh từ đó), bạn có thể muốn xác minh và có thể phải điều chỉnh để phù hợp với bộ van cụ thể của bạn.

Các phép đo với thước đo góc sẽ giúp đảm bảo rằng núm cơ bản theo những gì núm gốc của bạn có cho các điểm dừng trên núm. Tuy nhiên, những điều này không quan trọng bằng các hình học trục, vì vậy việc ước lượng hai điều này là ổn.

NẾU bạn đang tái tạo tệp .stl bằng OpenSCAD, hãy lưu ý rằng hành vi xem trước trong OpenSCAD có thể có một lỗi hiển thị khiến nó trông giống như có một hình dạng bánh pie và không trông đúng trong bản xem trước. Đừng hoảng sợ - NÓ LÀ một lỗi nếu bạn thấy điều này vì nó là một hiện tượng của cách mà CSG được tạo ra và nhanh chóng được hiển thị bởi OpenSCAD cho hình học dừng.

Việc hiển thị mô hình để chuẩn bị xuất tệp .stl/.obj sẽ giải quyết vấn đề và nó cung cấp hình học đúng cho việc in.

Cuối cùng, các tham số chính có thể điều chỉnh. Đỉnh núm, v.v. đều là các giá trị trong các tham số. Nếu bạn gặp vấn đề với kích thước, bạn nên thử nghiệm một chút với nó trong OpenSCAD.

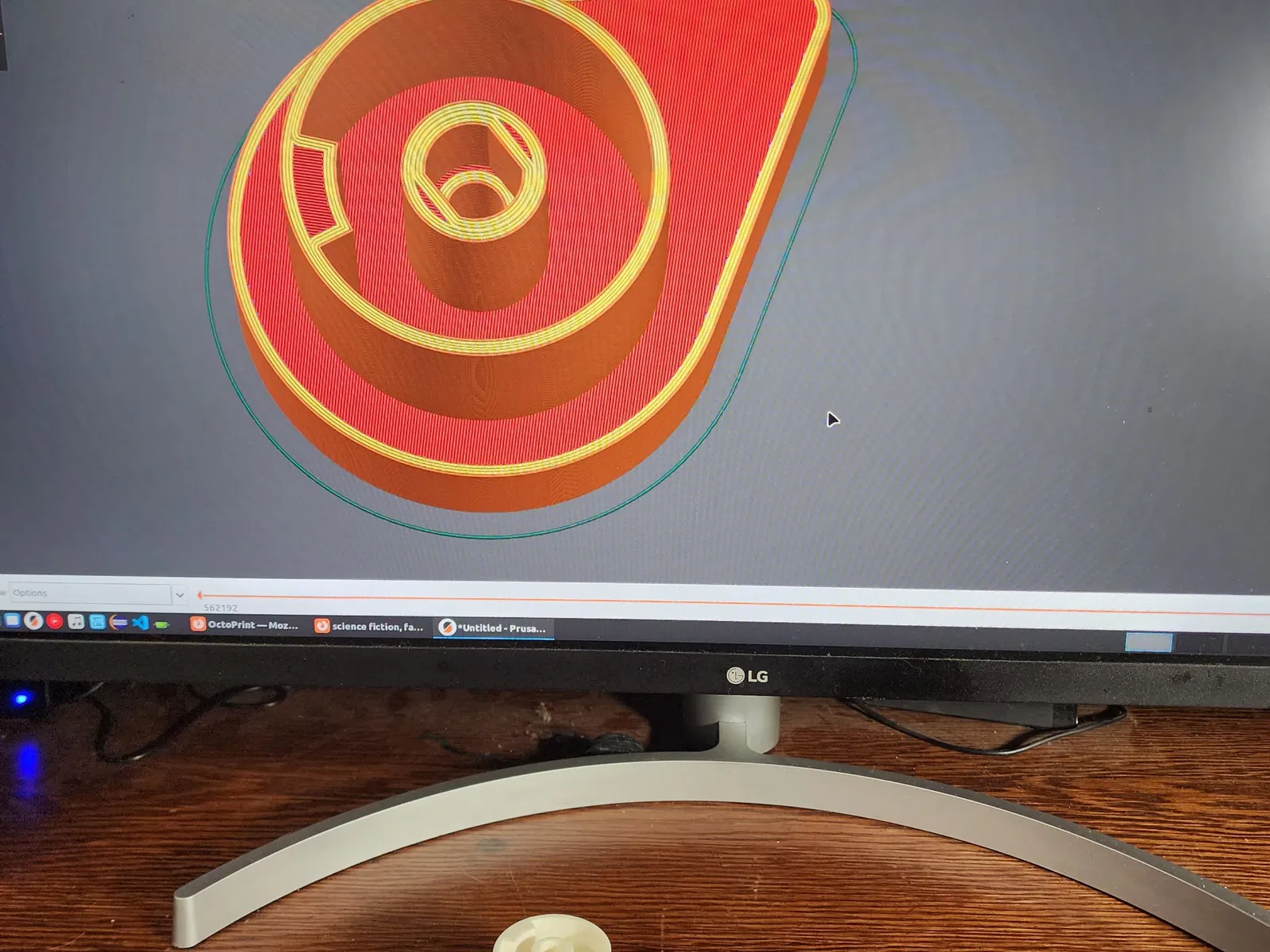

Cắt/In:

• Vật liệu filament được khuyến nghị: ABS hoặc ASA do điều kiện hoạt động - Tôi đã sử dụng ASA cho của tôi. PETG nên hoạt động, còn lại phụ thuộc vào việc máy in của bạn có thể chịu được nhiệt độ cao cho Polycarbonate, v.v. PLA có thể không phù hợp trừ khi bạn biết rằng PLA có khả năng chịu nhiệt cao mà bạn có thể muốn sử dụng cũng tốt với điều kiện nước, v.v. Những mối quan tâm chính là khả năng chịu nhiệt và khả năng chịu ẩm.
• Độ phân giải in: 0.2 mm với đầu phun 0.4. Tôi đã sử dụng hồ sơ in 0.2mm "bình thường" của Ender 3 với đầu phun Revo 0.4. Không có thay đổi nào về tốc độ hoặc cài đặt khác được áp dụng.
• Bạn muốn 4+ lớp viền cho thiết kế này để tăng cường độ bền. Nếu không, bạn có thể gặp sự cố ở các đường lớp, v.v.
• Bạn muốn ~40% độ đặc, tốt nhất là một Gyroid hoặc Honeycomb để tăng cường độ bền.
• Bạn không cần chính xác hỗ trợ cho chỗ gắn ốc nếu bạn in mặt người dùng của núm xuống bề mặt in. Đây là một cầu, nhưng nó đủ nhỏ để không gây ra vấn đề trong quá trình in nếu bạn sử dụng ABS hoặc ASA.

Giấy phép:

Điều này được cấp phép theo các giấy phép mà tôi đã nhận được cho thiết kế gốc và mô-đun pie.

Tất cả đều thuộc giấy phép Creative Commons - Attribution (https://creativecommons.org/licenses/by/4.0/).

Thiết kế chính được lấy từ người dùng NorthernMaker trên Thingiverse. Mô-đun hình trụ pie (pie) được lấy từ người dùng ex-nerd trên Thingiverse.
