Đầu nối ống hút bụi có van xả áp cho DustCommander (kèm file Fusion360)

Đầu nối ống hút bụi tích hợp van xả áp DustCommander

Nếu bác nào đang sử dụng bộ lọc bụi xoáy (cyclone) cho máy hút bụi gia đình mà hay gặp tình trạng ống bị móp méo do áp suất âm quá lớn, thì đây chính là món phụ kiện mà các bác đang tìm kiếm. Tôi đã thiết kế một đầu nối (adapter) chuyên dụng để tích hợp trực tiếp van xả áp (overpressure valve) của DustCommander vào hệ thống ống hút hiện có. Sản phẩm này giúp ổn định luồng khí, bảo vệ ống dẫn khỏi bị hư hại và đảm bảo máy hút bụi hoạt động bền bỉ hơn trong thời gian dài.

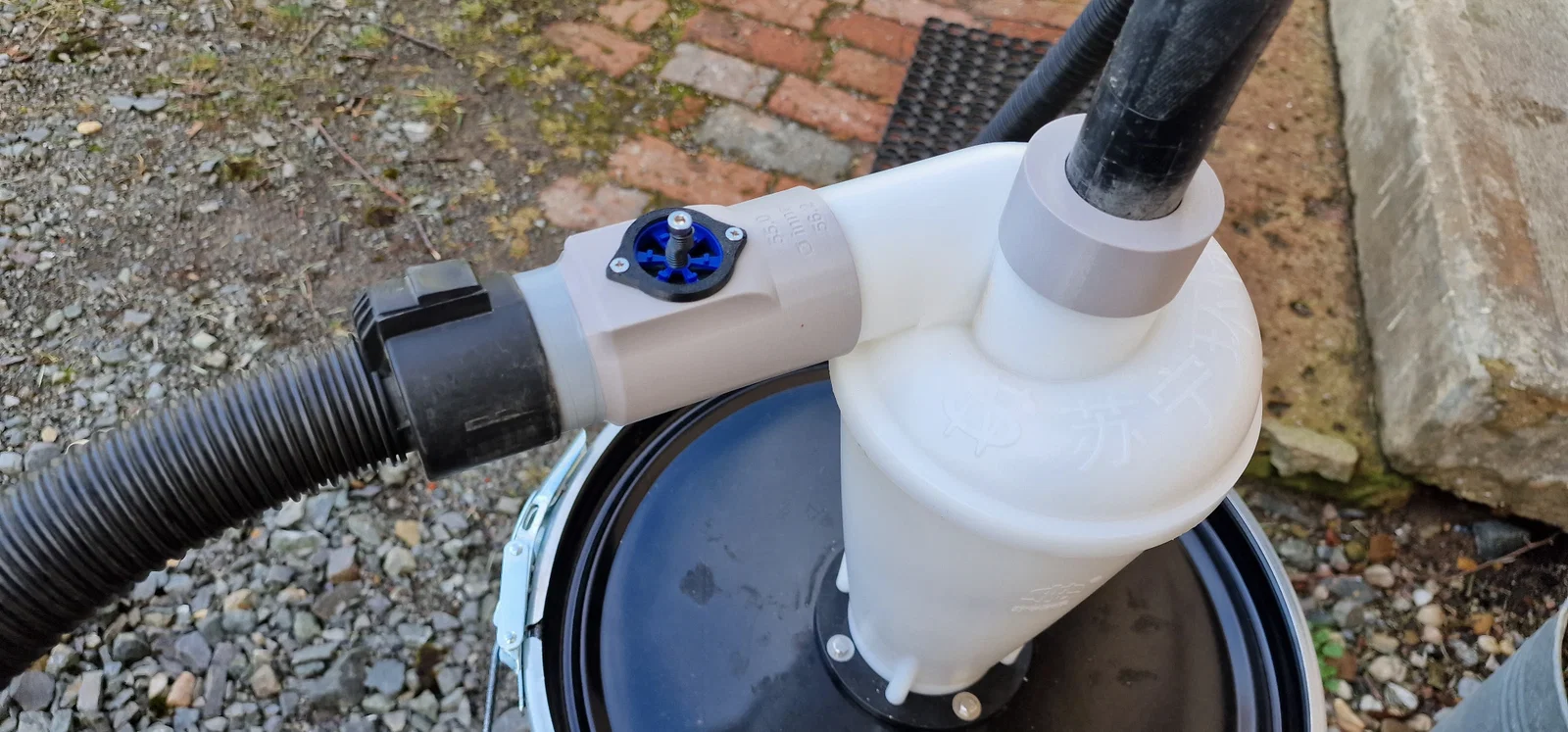

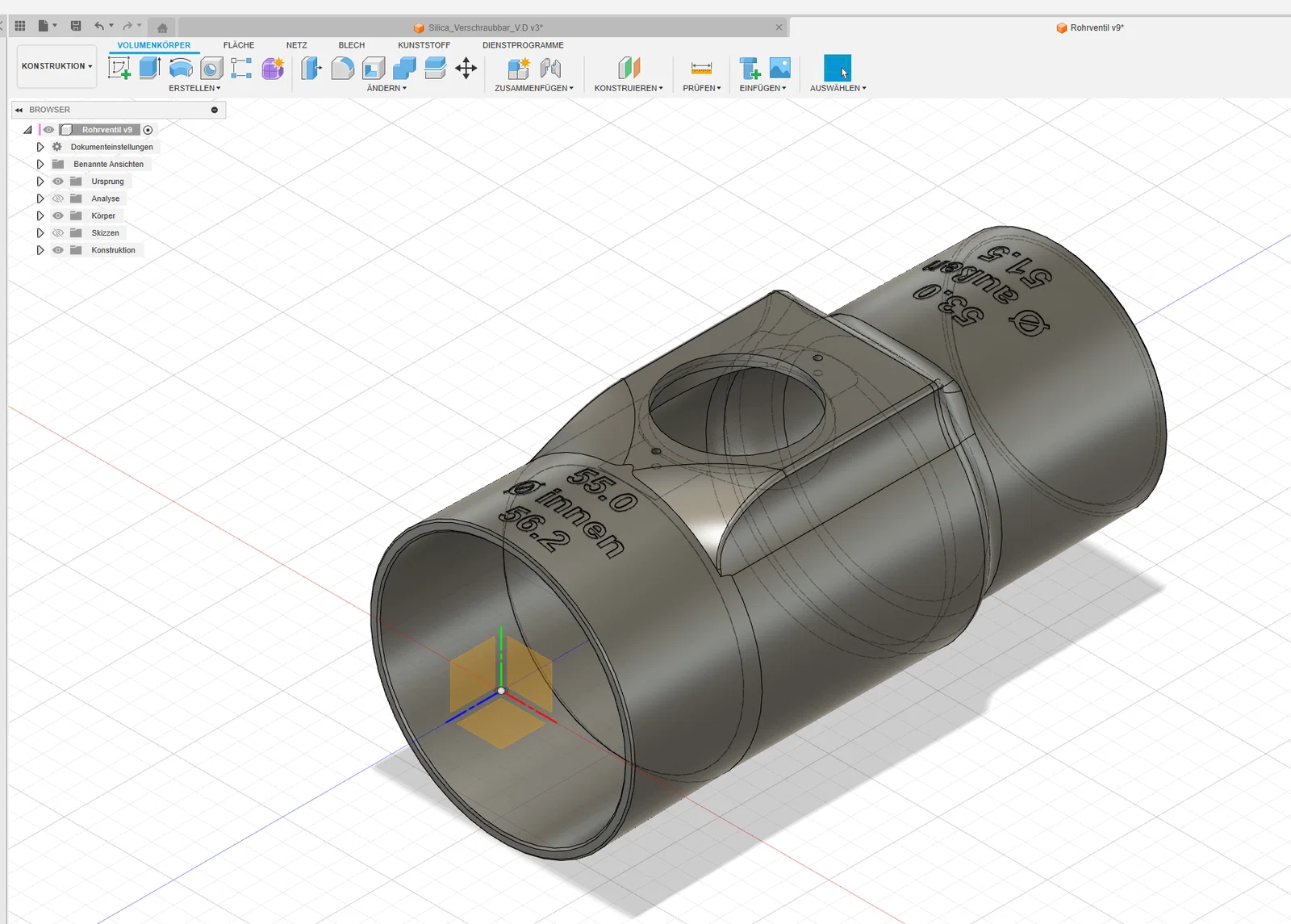

Đầu nối này được đo đạc kỹ lưỡng để lắp vừa vặn vào các bộ lọc cyclone phổ biến hiện nay. Việc lắp đặt vô cùng đơn giản, các bác chỉ cần gắn vào giữa đoạn ống hút, sau đó lắp van xả áp vào vị trí thiết kế sẵn trên thân đầu nối. Thiết kế này không chỉ giúp tối ưu hóa luồng gió mà còn nhìn rất chuyên nghiệp, gọn gàng cho không gian xưởng hoặc khu vực làm việc của các bác. Đặc biệt, tôi cũng gửi kèm file Fusion360 (.f3d) để các bác có thể tùy chỉnh kích thước sao cho phù hợp nhất với loại ống mà mình đang dùng.

Các tính năng và lưu ý khi sử dụng:

• Tích hợp sẵn vị trí lắp van xả áp của DustCommander giúp bảo vệ hệ thống khỏi áp suất âm quá mức.
• Độ dày thành ống được tính toán kỹ, đảm bảo độ cứng cáp nhưng vẫn đủ nhẹ để không làm nặng hệ thống ống.
• File thiết kế Fusion360 linh hoạt, cho phép chỉnh sửa đường kính trong và ngoài của miệng ống.
• Khi in 3D, khuyến khích sử dụng vật liệu PETG hoặc ABS để đảm bảo độ chịu nhiệt và chịu lực tốt hơn so với PLA.
• Nên sử dụng thiết lập in với tường (wall) dày ít nhất 3-4 lớp và độ điền đầy (infill) khoảng 30-40% để tăng độ bền cho chi tiết.
• Kiểm tra kỹ các khớp nối sau khi in, nếu cần có thể dùng thêm băng keo cao su non hoặc keo chuyên dụng để đảm bảo độ kín khí hoàn hảo cho hệ thống hút bụi.

Hy vọng phụ kiện nhỏ này sẽ giúp các bác giải quyết được vấn đề đau đầu với hệ thống hút bụi trong xưởng, giúp công việc của các bác trôi chảy và hiệu quả hơn nhiều.
