Ngàm gắn action cam “gần như vô hình” cho gương Miata MX-5 ND

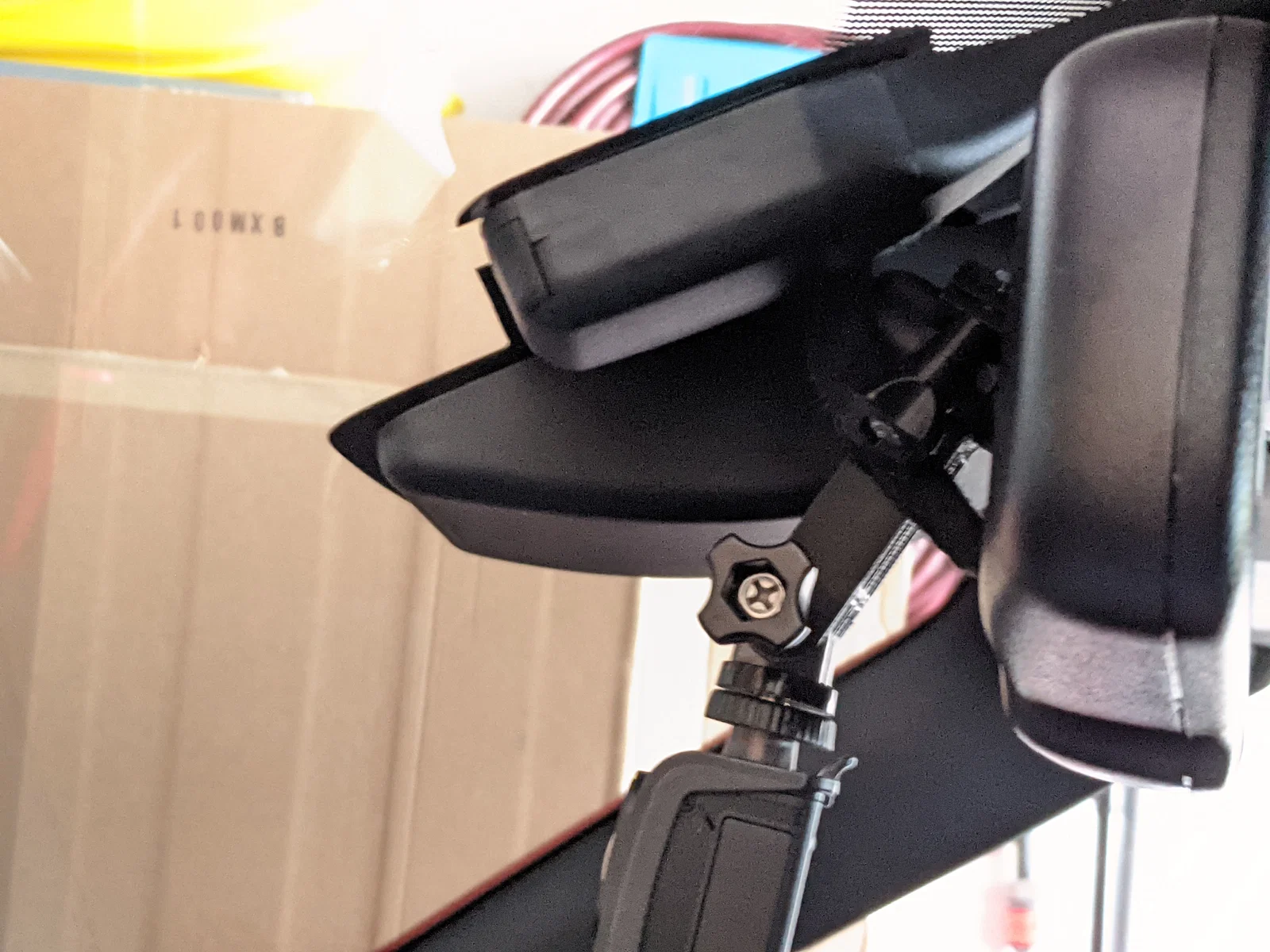

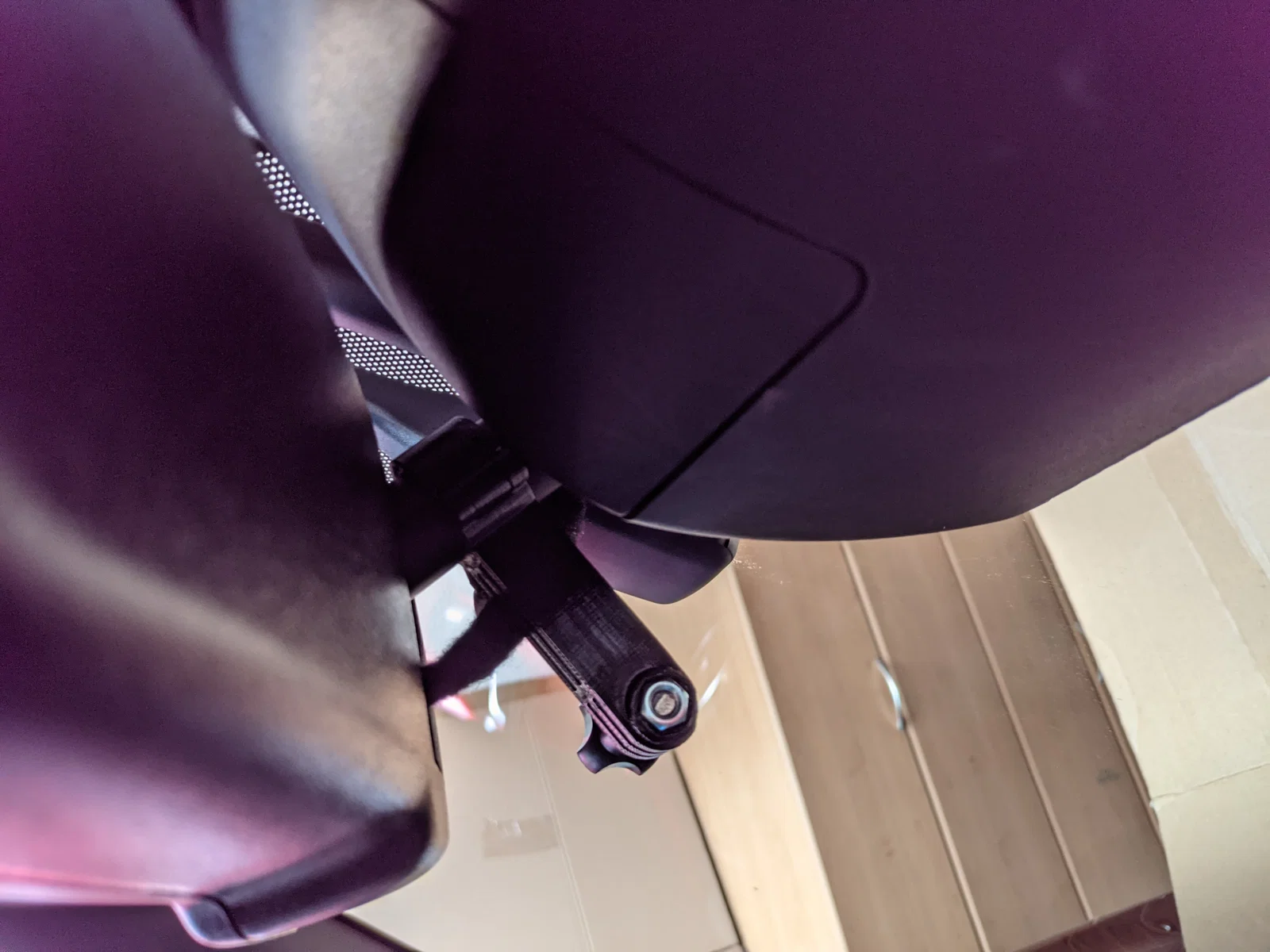

Cái ngàm/giá đỡ này có thể gắn trực tiếp lên chân gương chiếu hậu của Miata MX-5 ND đời 2016.

Đường kính phần chân gương của Miata là 19.2mm. Cái kẹp (clamp) được thiết kế theo đúng kích thước này. Mình làm tối giản nhất có thể để giảm trọng lượng nhưng vẫn đảm bảo độ chắc.

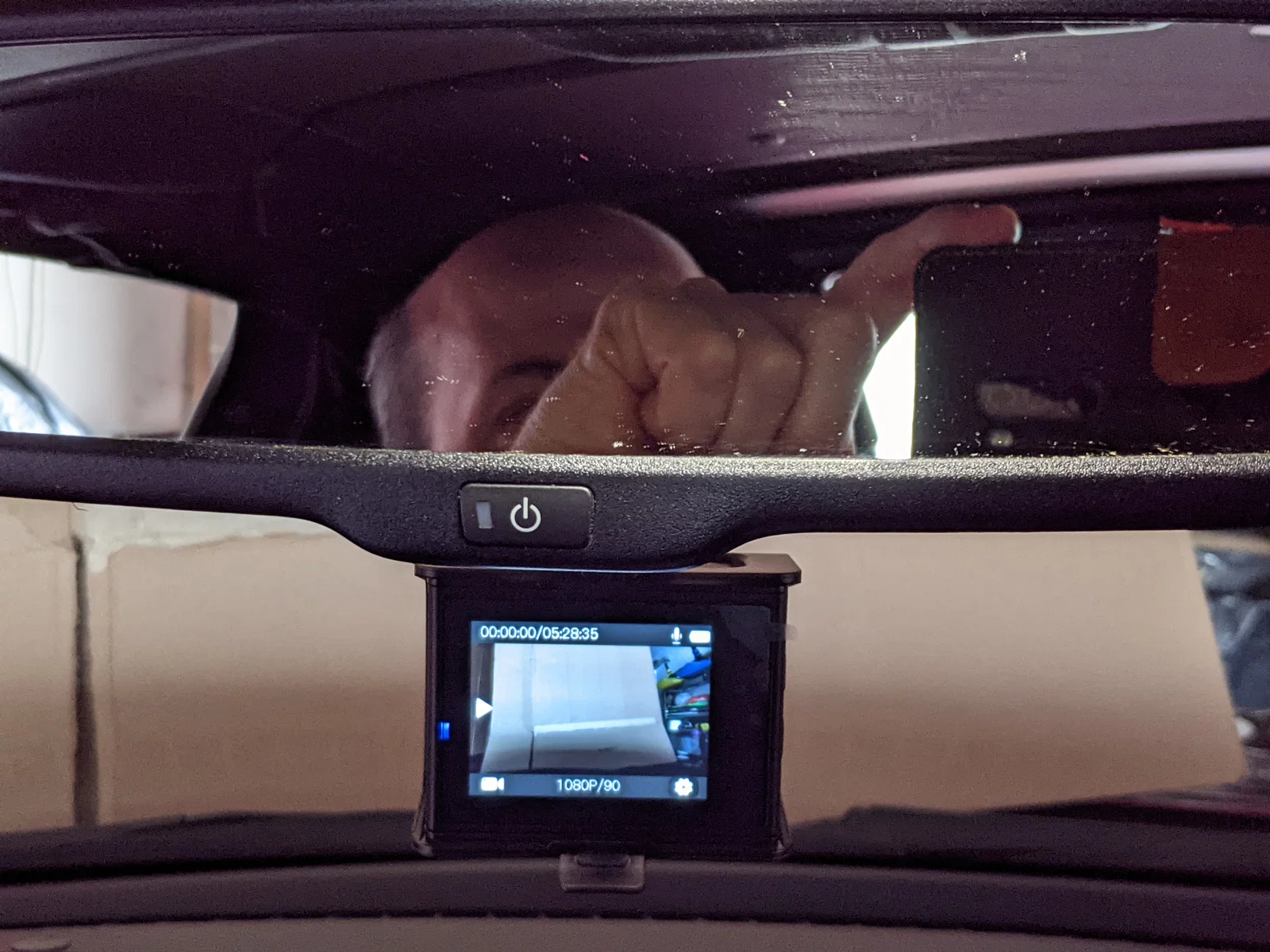

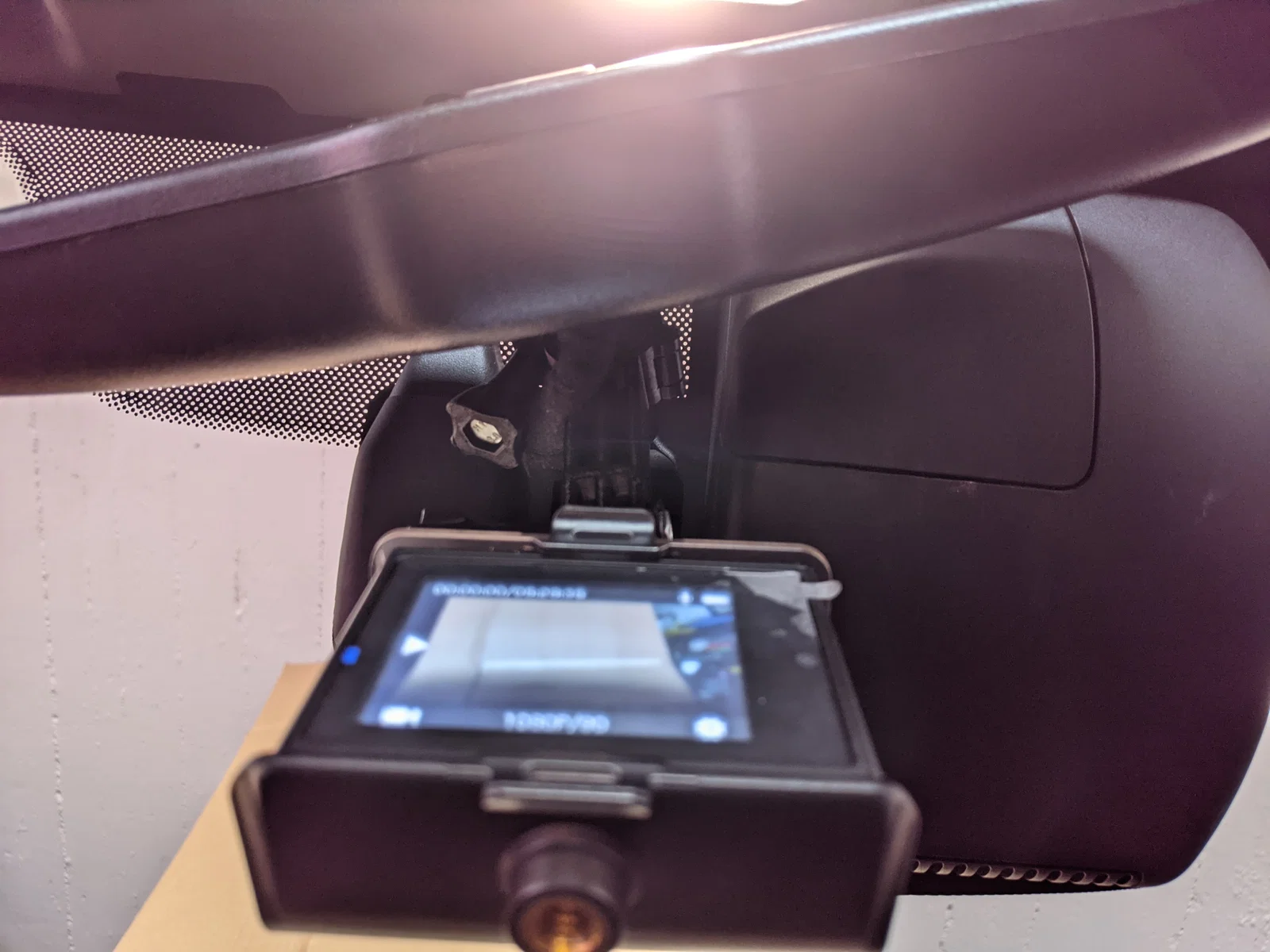

Mình đang dùng với action cam của mình (không phải GoPro) và chạy rất ổn (xem hình).

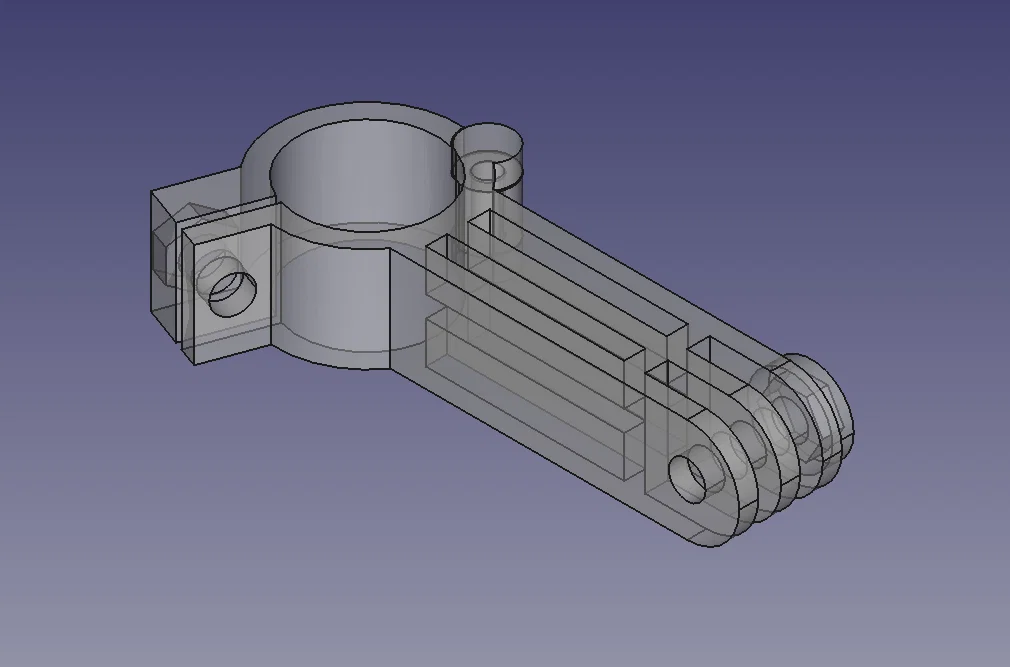

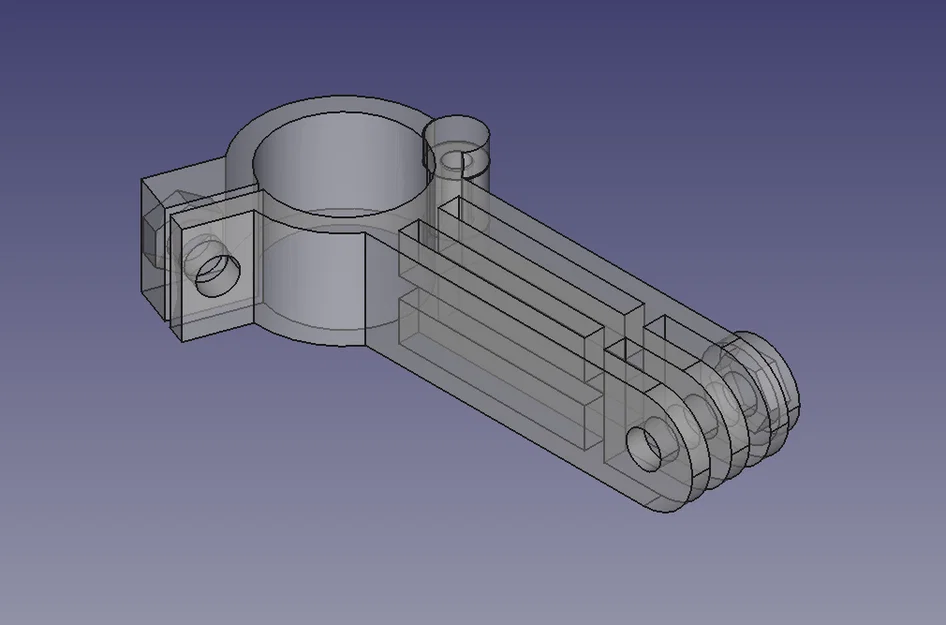

Mình ủng hộ thiết kế miễn phí nên mình có đính kèm luôn file FreeCad. Bạn có thể thoải mái dùng để, ví dụ, chỉnh lại chiều dài (có thể cần nếu bạn muốn dùng với GoPro). Vào phần Sketch và đổi thông số chiều dài. Thiết kế của mình dựa theo chiều dài, nên các lỗ (holes), v.v. sẽ tự dời theo tương ứng.

Mình in bằng PETG với layer height 0.2mm. Mình cần support cho phía gắn camera với cuộn filament của mình, nếu không thì phần đó sẽ không tròn đúng như thiết kế...

Ngoài ra bạn cần thêm 2x đai ốc M5 (M5 nuts) và ốc GoPro để siết cố định cái kẹp và camera.

Chúc bạn in vui và xài ngon.

20241103: tăng đường kính lỗ cho khớp (hinge). Giờ sẽ dễ in hơn; thêm phiên bản kẹp có thể tháo rời (detachable clamp).
