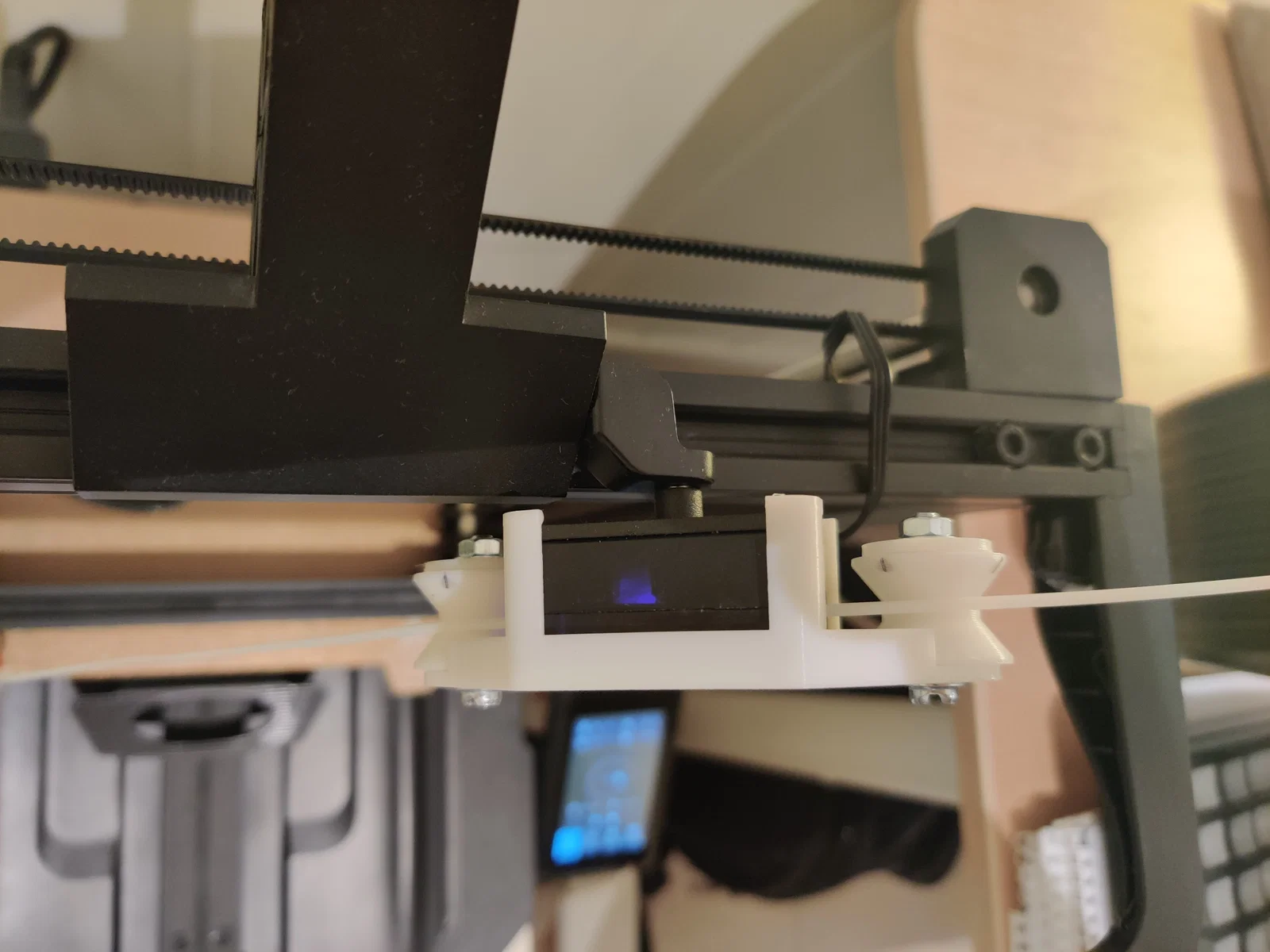

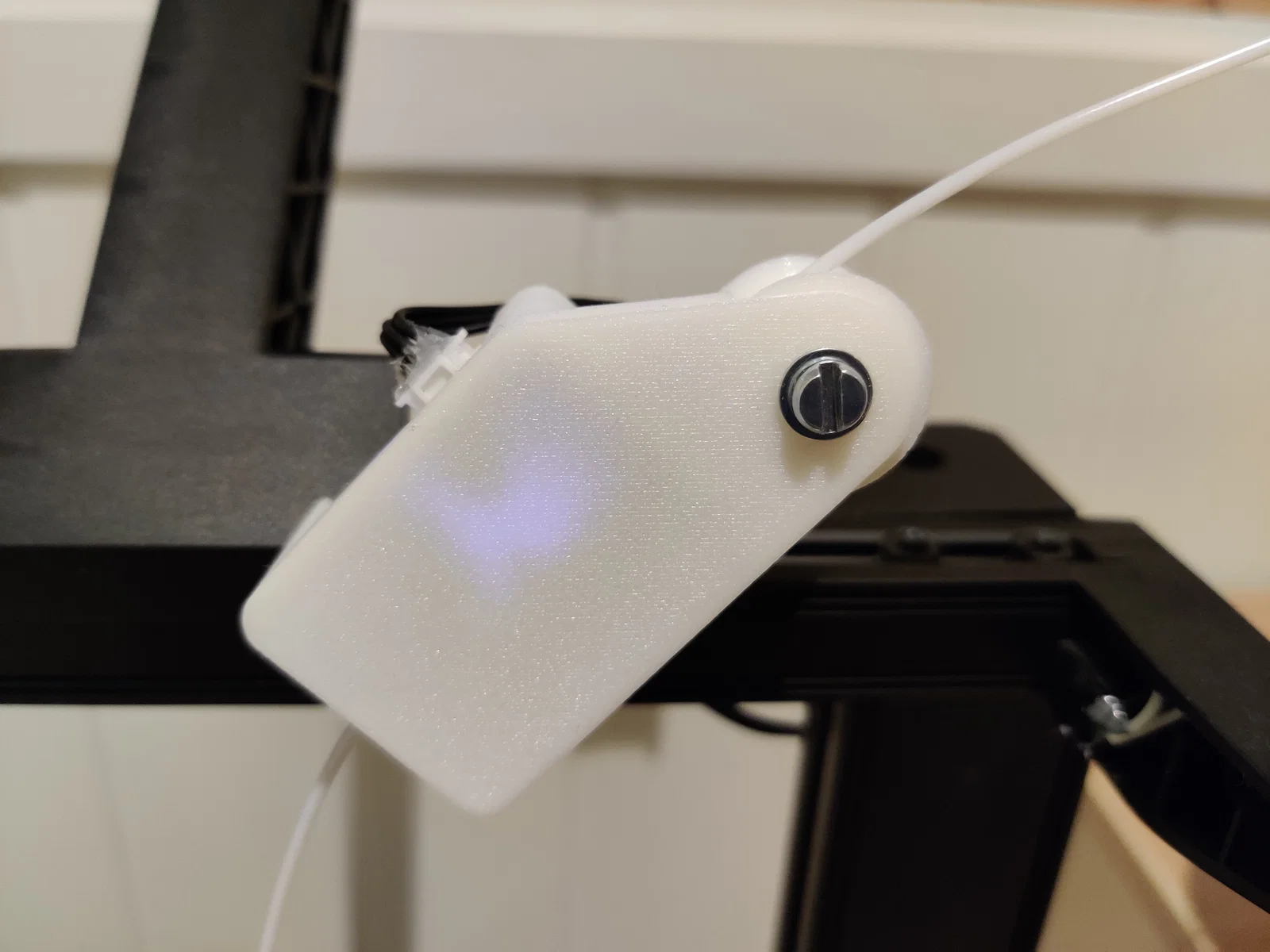

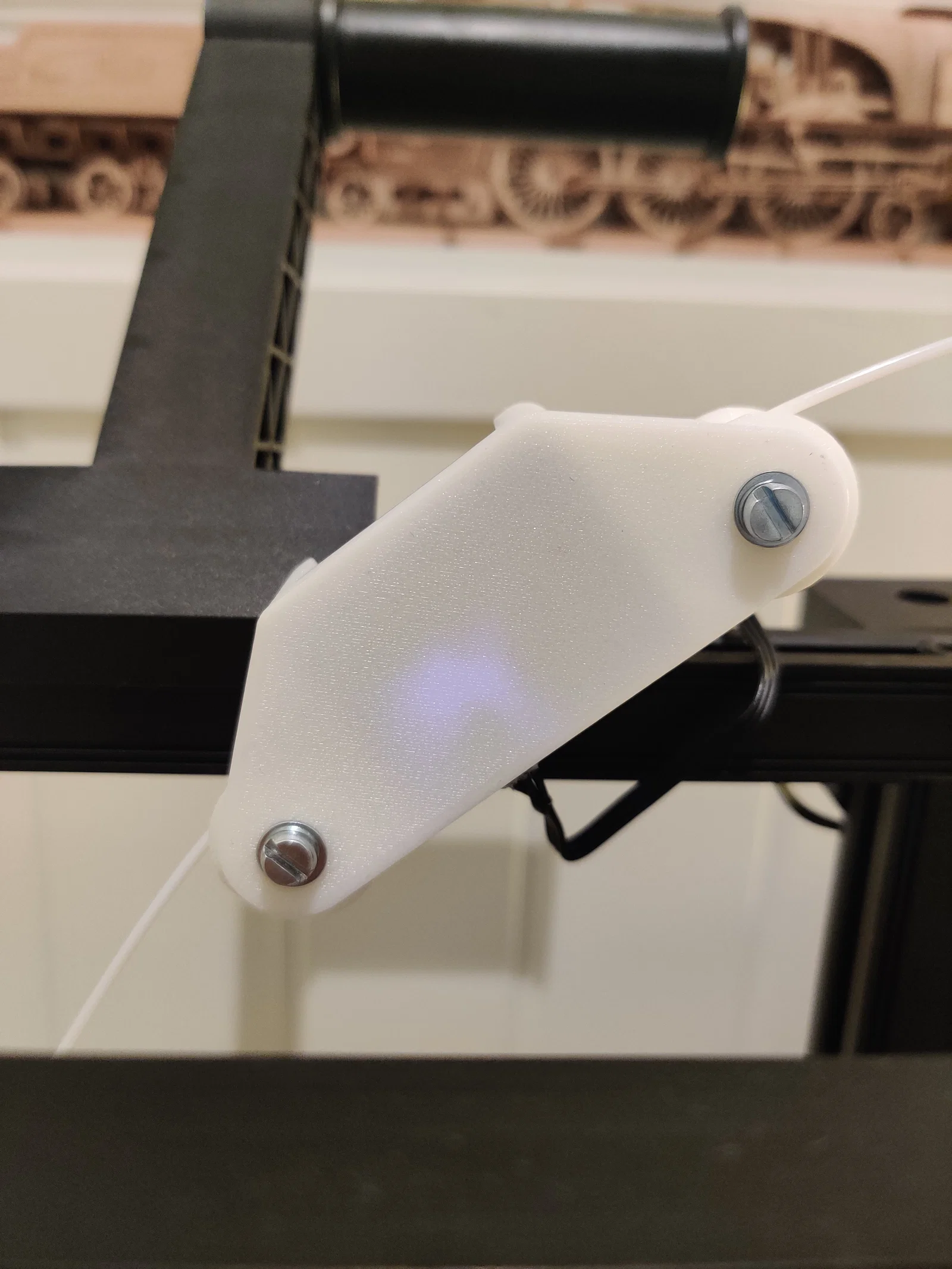

Filament Roller Guide V2 Dạng Clip-On cho Ender 3 S1 [Pro/Plus]

Đây là phiên bản clip-on của một filament roller guide cho Ender 3 S1 [Pro/Plus], lấy cảm hứng từ mẫu này:

Mình không có mấy threaded inserts mà mẫu bên trên yêu cầu, nên mình tự thiết kế một món khác không cần tới chúng. Đồng thời cũng dễ tháo ra hơn khi bạn không cần dùng.

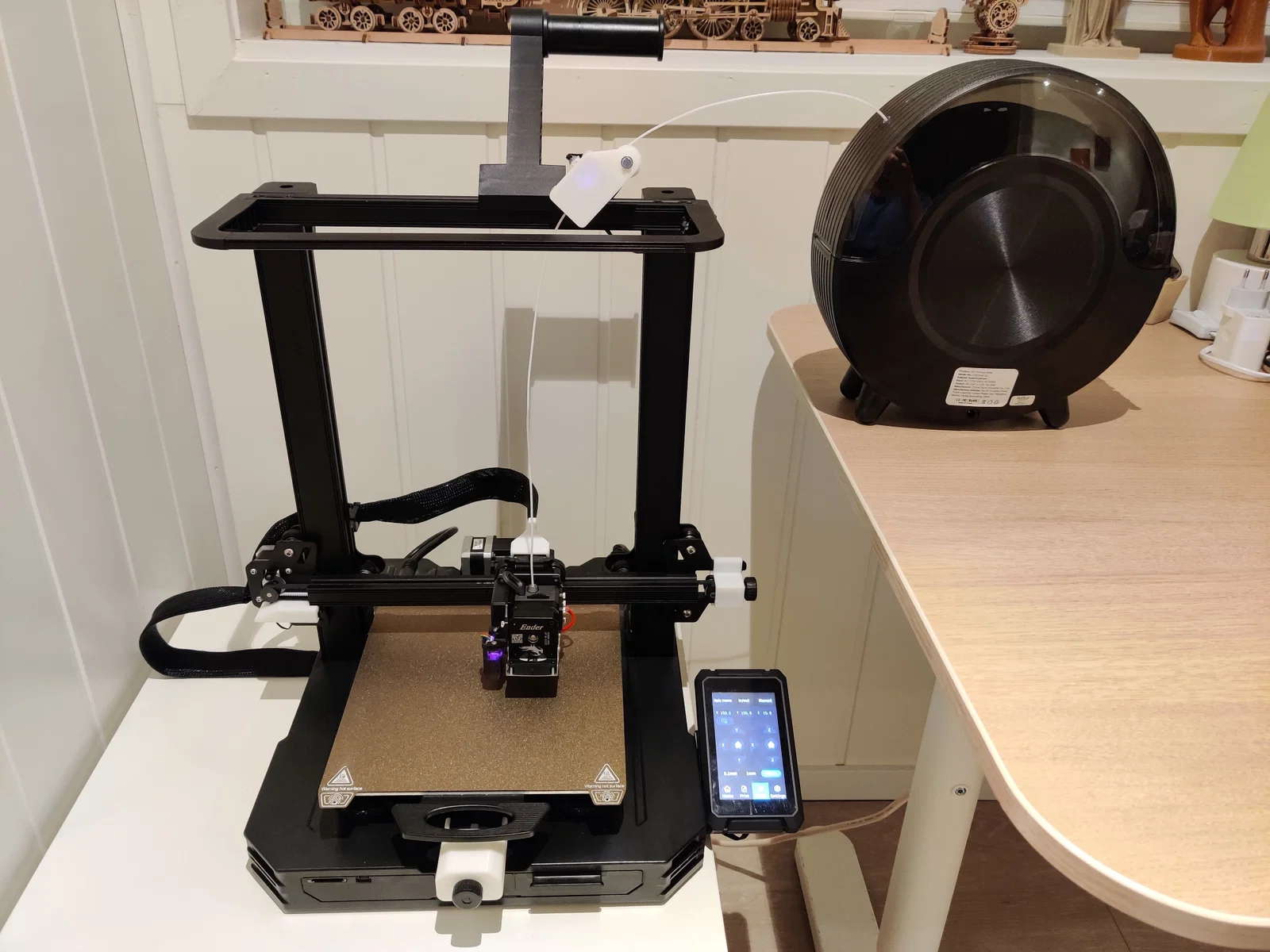

Nhưng còn một điểm khác nữa: hướng của con lăn (roller). Mình để một máy sấy filament trên bàn cạnh máy in, ở phía bên phải, chứ không đặt lên trên. Vì vậy ma sát trên đường đi của filament khá đáng kể và có ảnh hưởng tới chất lượng in.

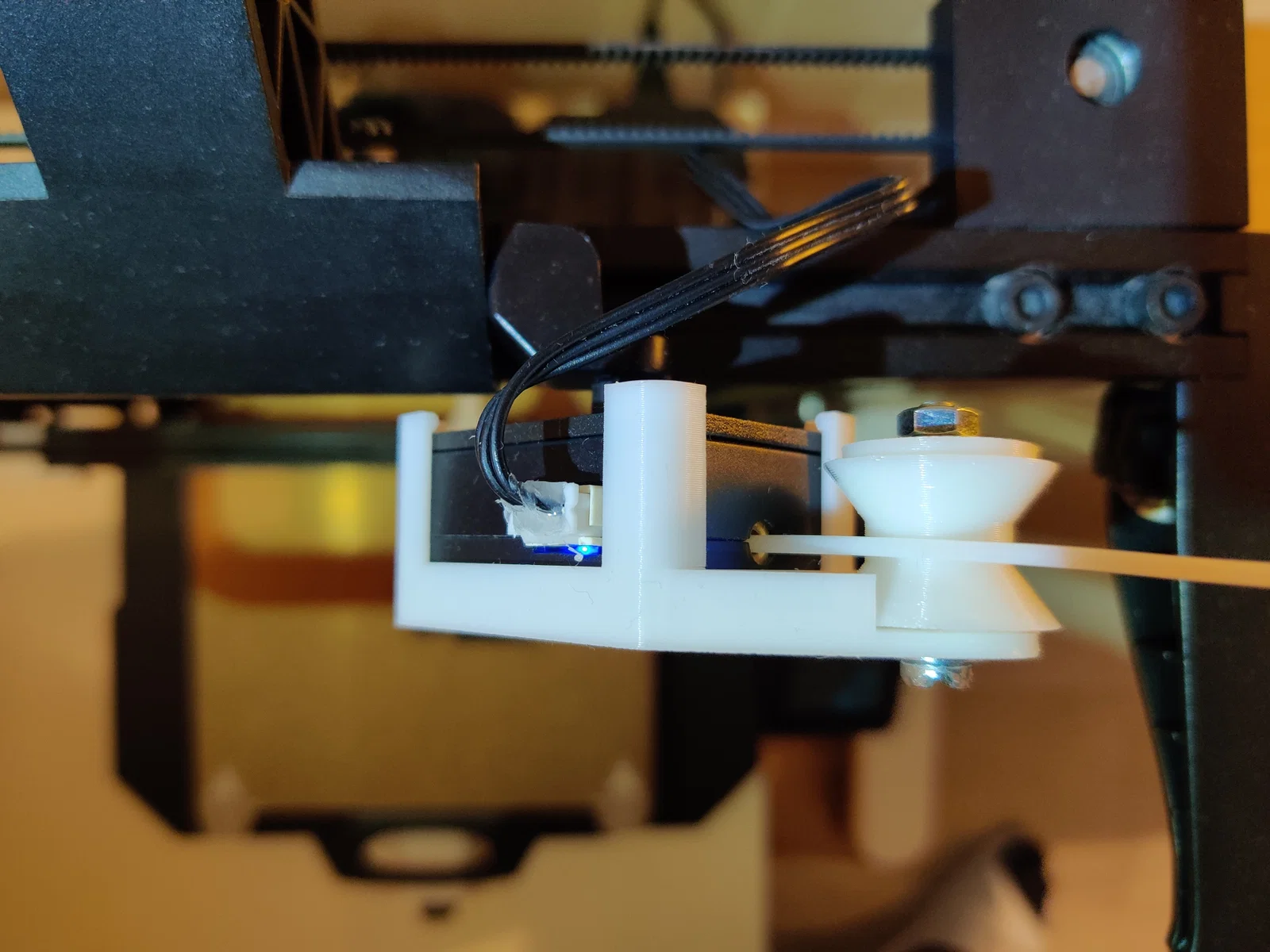

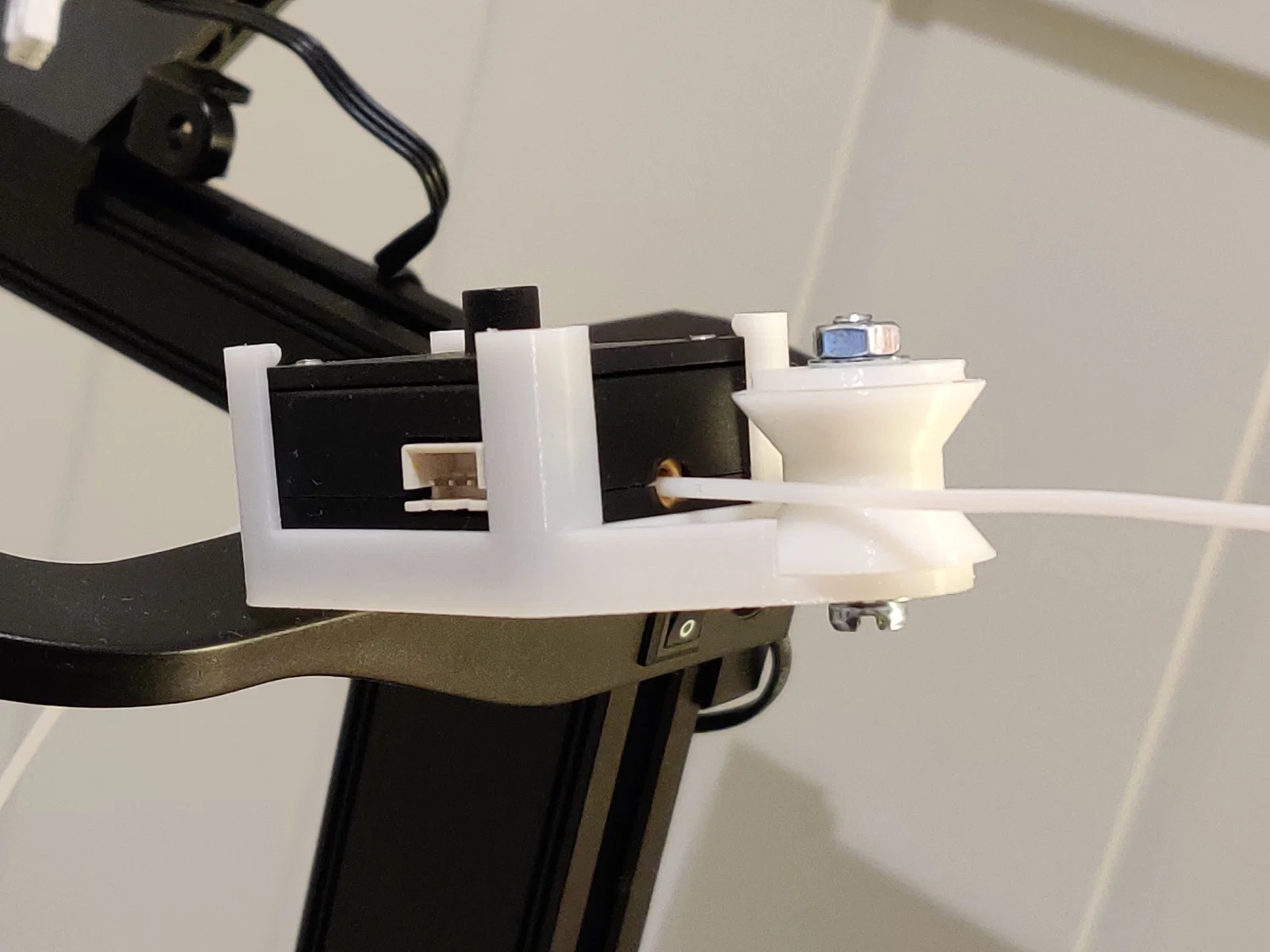

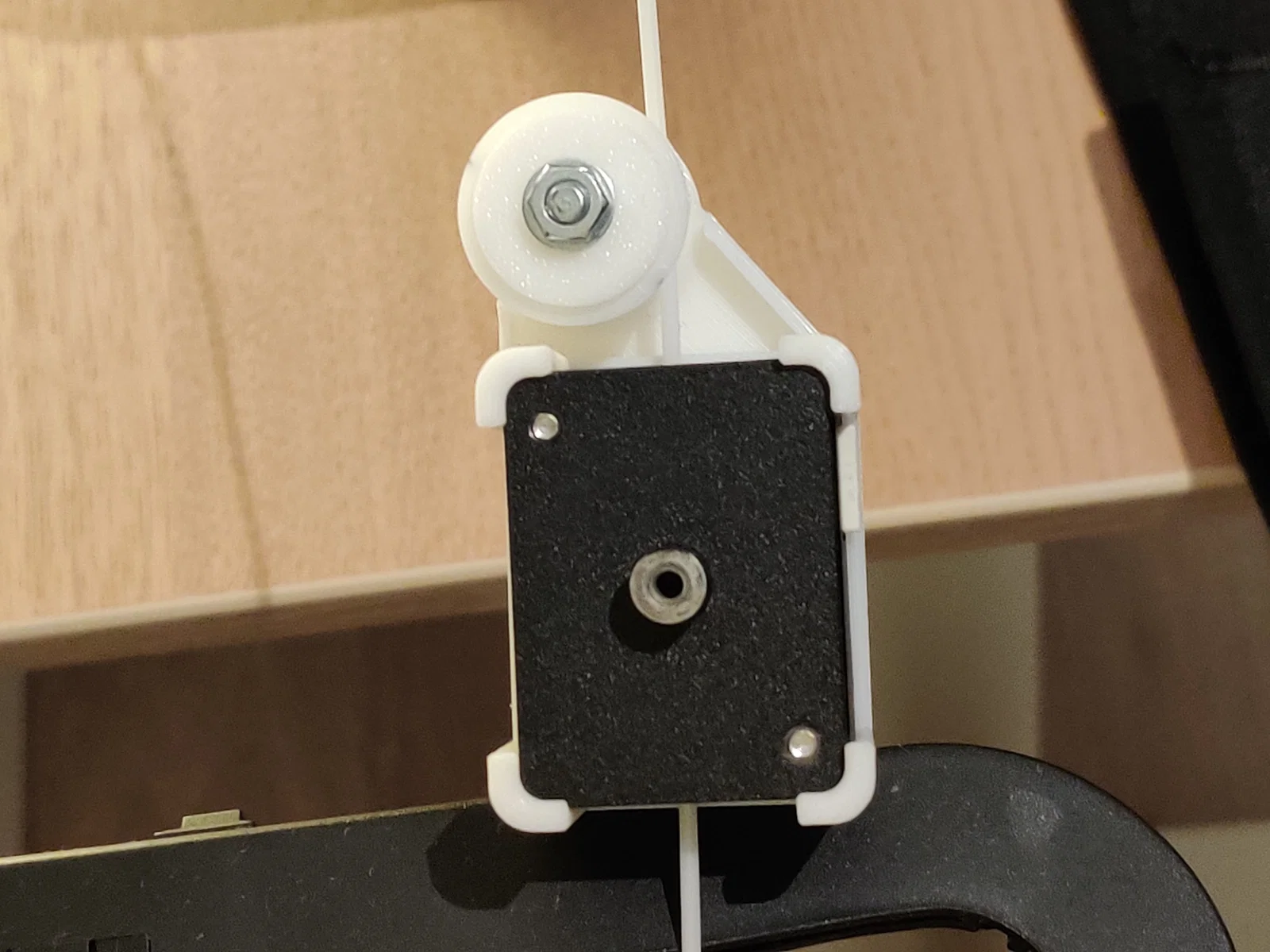

Bạn sẽ cần 2 con ốc M4 dài 22–25mm và đai ốc để lắp roller guide. Nếu bạn dùng ốc cỡ khác thì có thể resize lỗ trong file Onshape đính kèm. Lưu ý khi đưa filament sensor vào roller guide: đừng dùng lực quá mạnh vì có thể làm gãy các ngàm kẹp (clips).

Mình không đánh dấu đây là remix vì mình không dùng bất kỳ file nào từ roller guide kia. Mình làm lại từ đầu. Nếu ai thấy mình nên đánh dấu là remix thì để lại bình luận giúp mình.

Onshape document: https://cad.onshape.com/documents/4993788d695a6d0bc11bf477/v/e06d1ebbad52319231950daa/e/ec40f1b75c12bde40bc80792?renderMode=0&uiState=64288162822e610b753067c7
