Hộp đựng mũi hàn - Print-in-Place, lắp ráp tối thiểu, có khóa

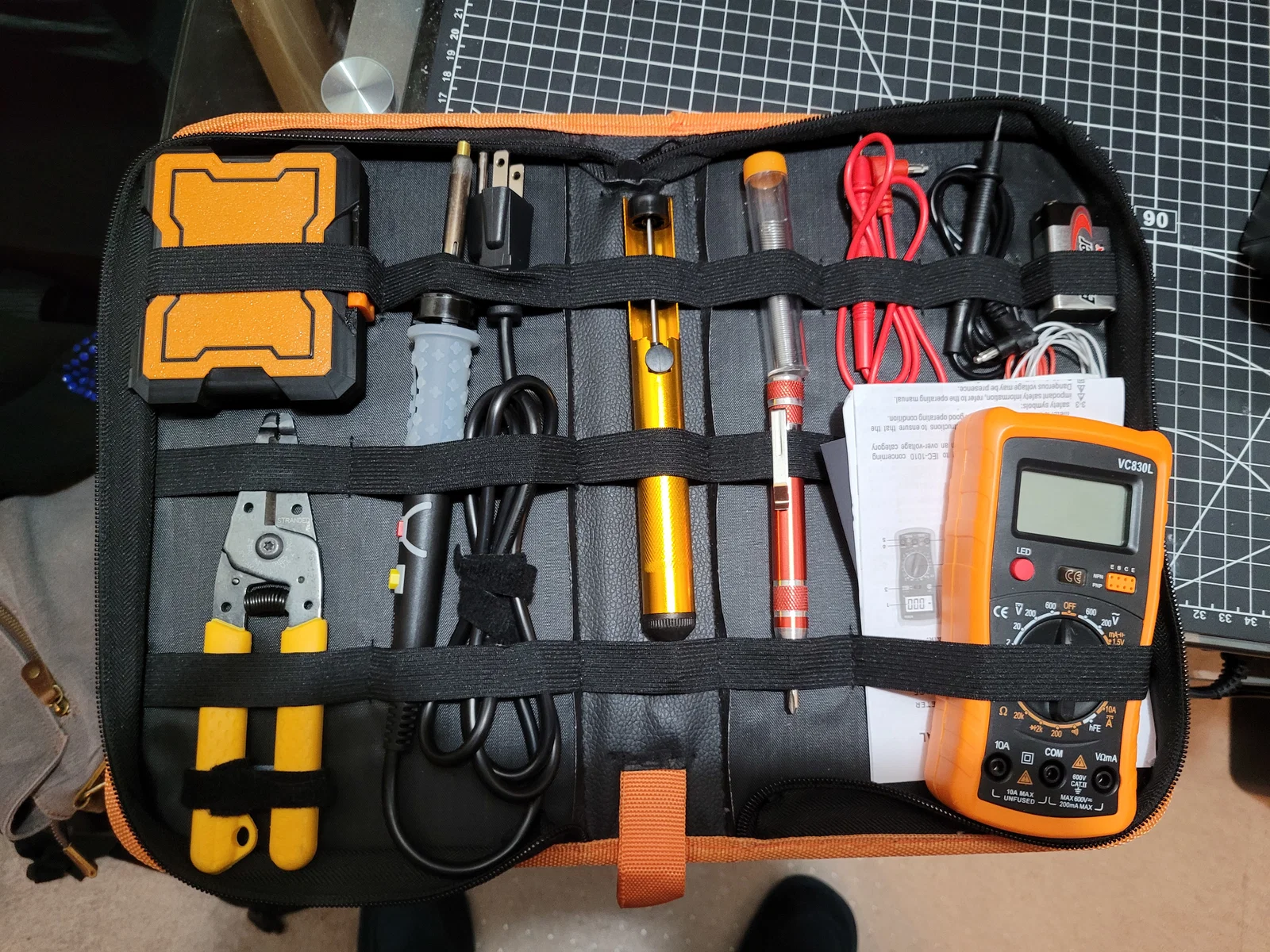

Mình cần một món gì đó để giữ mấy đầu mũi hàn và đầu gắn heat-set insert khỏi bị lăn lung tung trong túi đồ nghề điện tử. Hơi “lố” chút xíu và có thể làm nhiều hơn mức cần thiết, nhưng mình rất tự hào về nó! Phần insert và phần case là print-in-place, chỉ cần tốn chút công để gắn cái khóa vào đúng vị trí. Bạn cũng sẽ cần vài con M4 heat-set inserts rộng 6mm và dài không quá 7mm. Dĩ nhiên, có thể bạn không muốn dùng heat-set insert, hoặc phụ kiện của bạn khác của mình, nên mình có kèm file .step và .f3d để bạn chỉnh sửa case theo nhu cầu.

Để ra kết quả đẹp, bạn có thể in phần case và khóa với exclusive slicing tolerance (ngoài các offsets thường dùng). Case sẽ cần supports, còn mấy phần khác thì thường in không cần hỗ trợ gì nhiều. Phần khóa có thể hơi khó lắp lúc đầu, nhưng khi đã vô rồi thì không dễ rớt ra nữa. Mình khuyên là mở nắp case ra, đặt cạnh trước của khóa vào rãnh dưới của case, rồi thử đẩy khóa tới phía trước và đẩy lên để nó ăn vào phần rãnh trên của case. Lúc đầu có thể bị kẹt, nhưng trượt vài lần là sẽ trơn hơn. Nếu vẫn không trơn, bạn có thể tháo khóa bằng cách gõ cho nó tụt xuống và rời ra, với sự hỗ trợ của tua vít và búa cao su. Sau đó bạn in lại khóa với offset khác cho tới khi hoạt động đúng như ý.

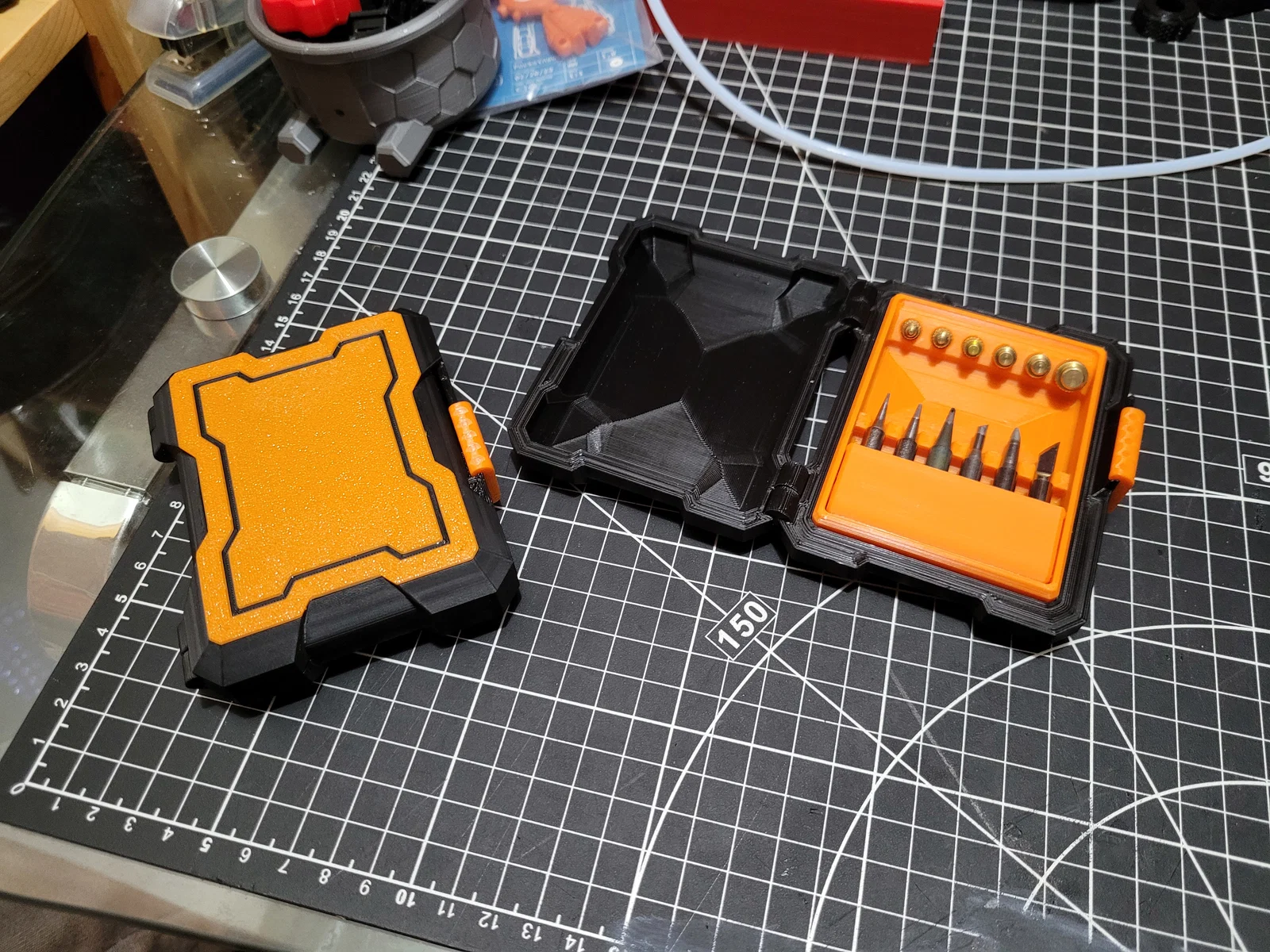

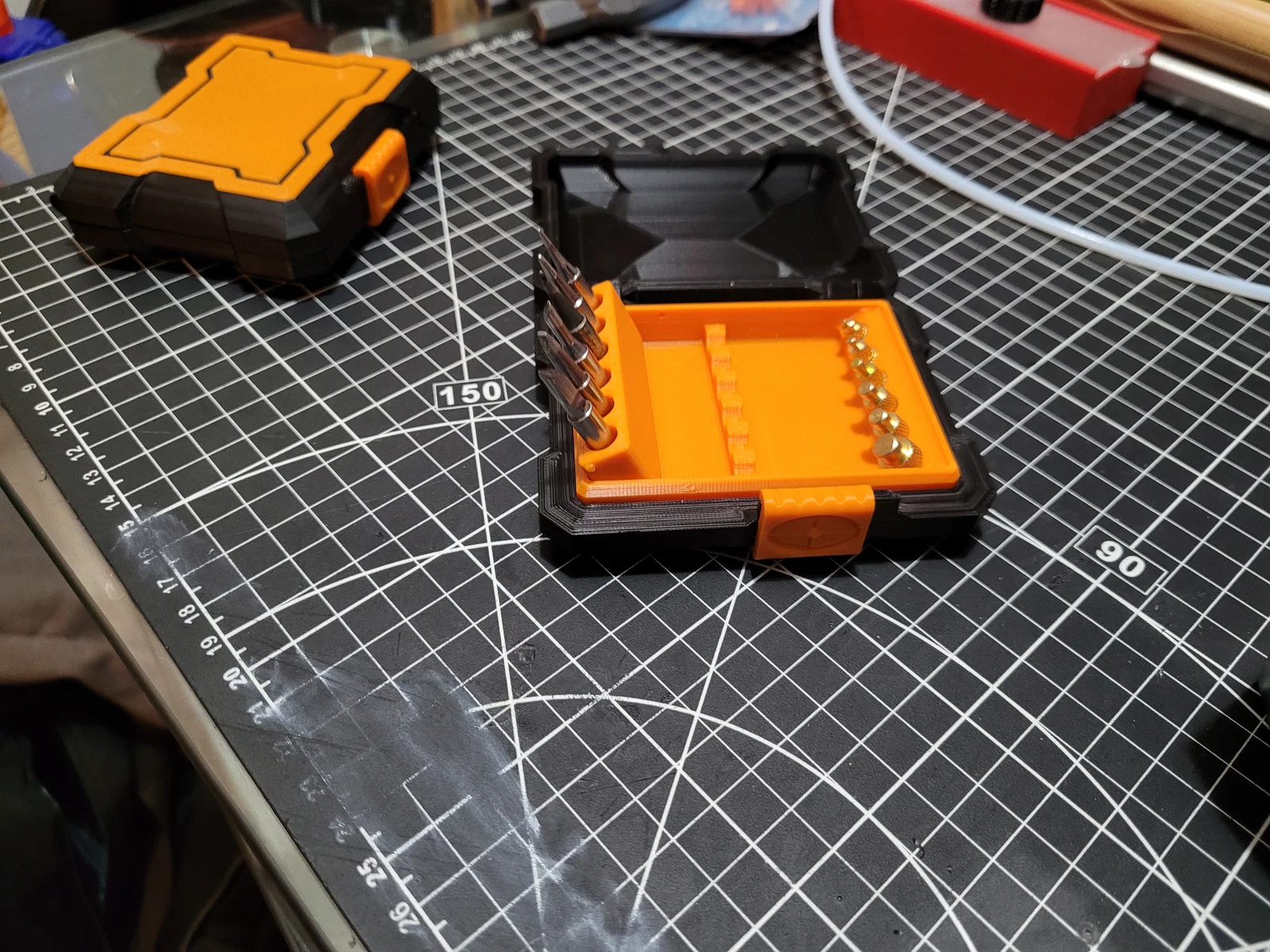

Khi lắp insert vào, nhớ canh cho phần giá giữ mũi hàn xoay (rotating tip holder) thẳng hàng với cái rãnh (trench) ở phía trong, góc dưới bên phải của case. Nếu lắp insert sai, tip holder sẽ không xoay được. Mình in bằng PETG và đổi filament sau 3 lớp để tạo tương phản như hình.

Cho mình biết bạn thấy mẫu này sao nha, và nhớ đăng make với review nếu bạn thích!
