Giá treo tường LEGO Technic 1:8 (Wall Mount)

Giá treo tường 3D cho xe LEGO Technic 1:8 hoặc các bộ Alternative Bricks/MOC


---------------------------------------------------------------------------------------------------------
Mục đích của các mẫu:
---------------------------------------------------------------------------------------------------------

Ý tưởng chính là thiết kế một bộ giá treo tường cho vài bộ LEGO/Alternative tỉ lệ 1:8 của mình để trưng bày theo cách lạ mắt và vẫn dễ lấy xuống. Những mẫu giá treo mình tìm được trước đó thường chỉ trưng bày bộ xe theo hướng nhìn từ bên hông hoặc từ trên xuống (2D).

Nên mình thử thiết kế sao cho có khoảng hở với tường đủ dùng, với mục tiêu là thấy được phần lớn các mặt của bộ xe mà vẫn không đưa ra quá xa (3D). Một tiêu chí nữa là đặt/lấy các bộ xe lên khỏi giá treo phải dễ.

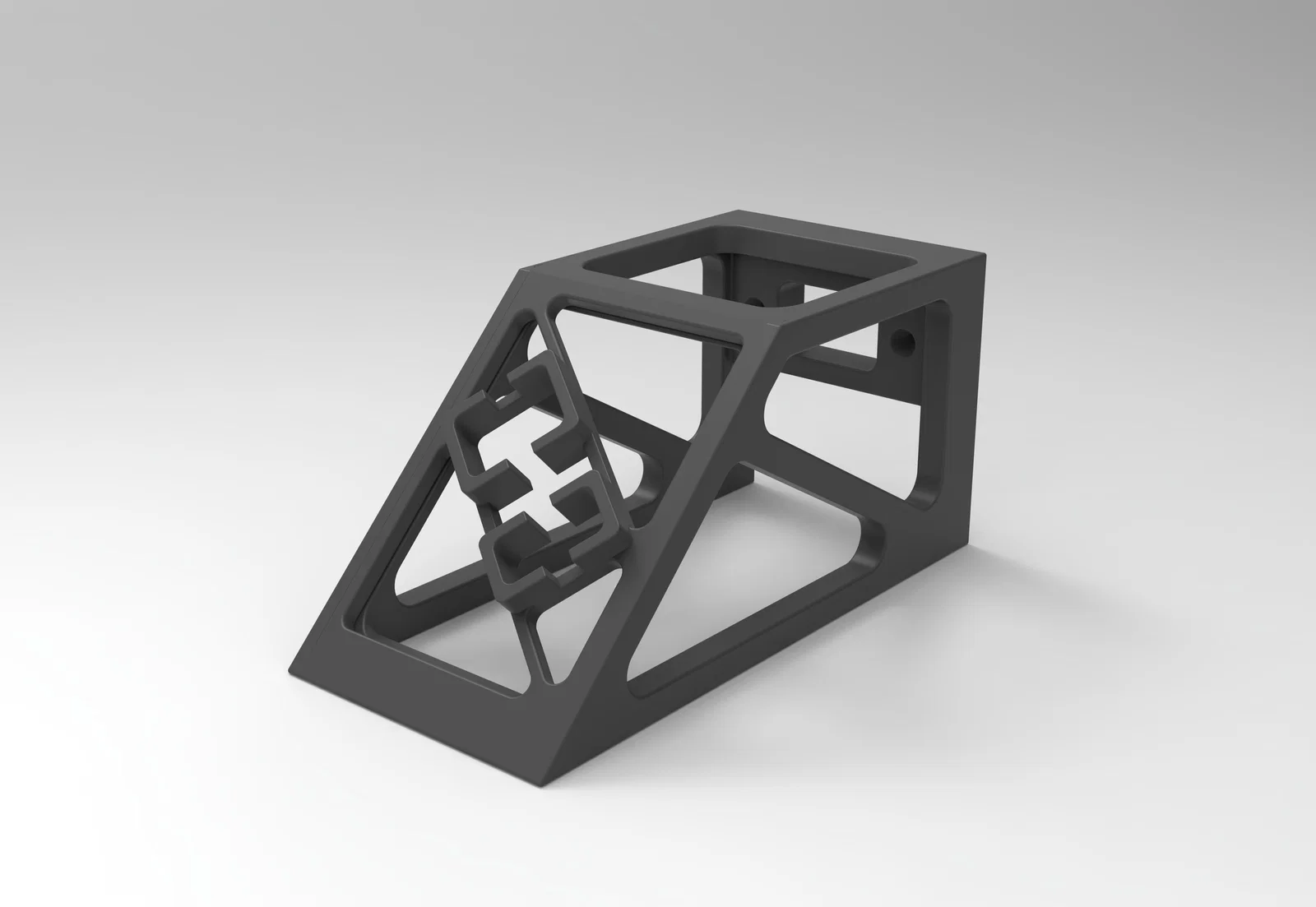

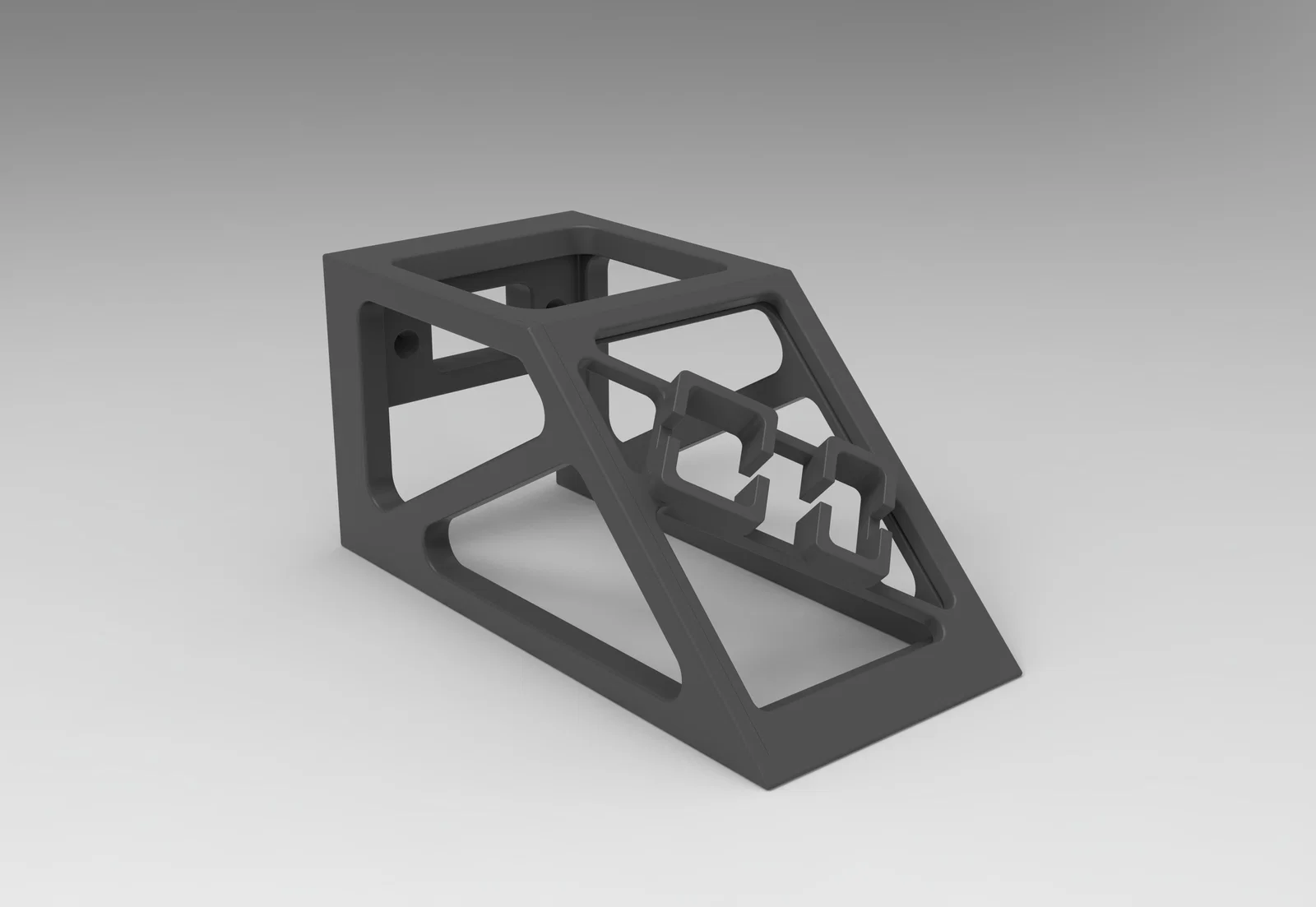

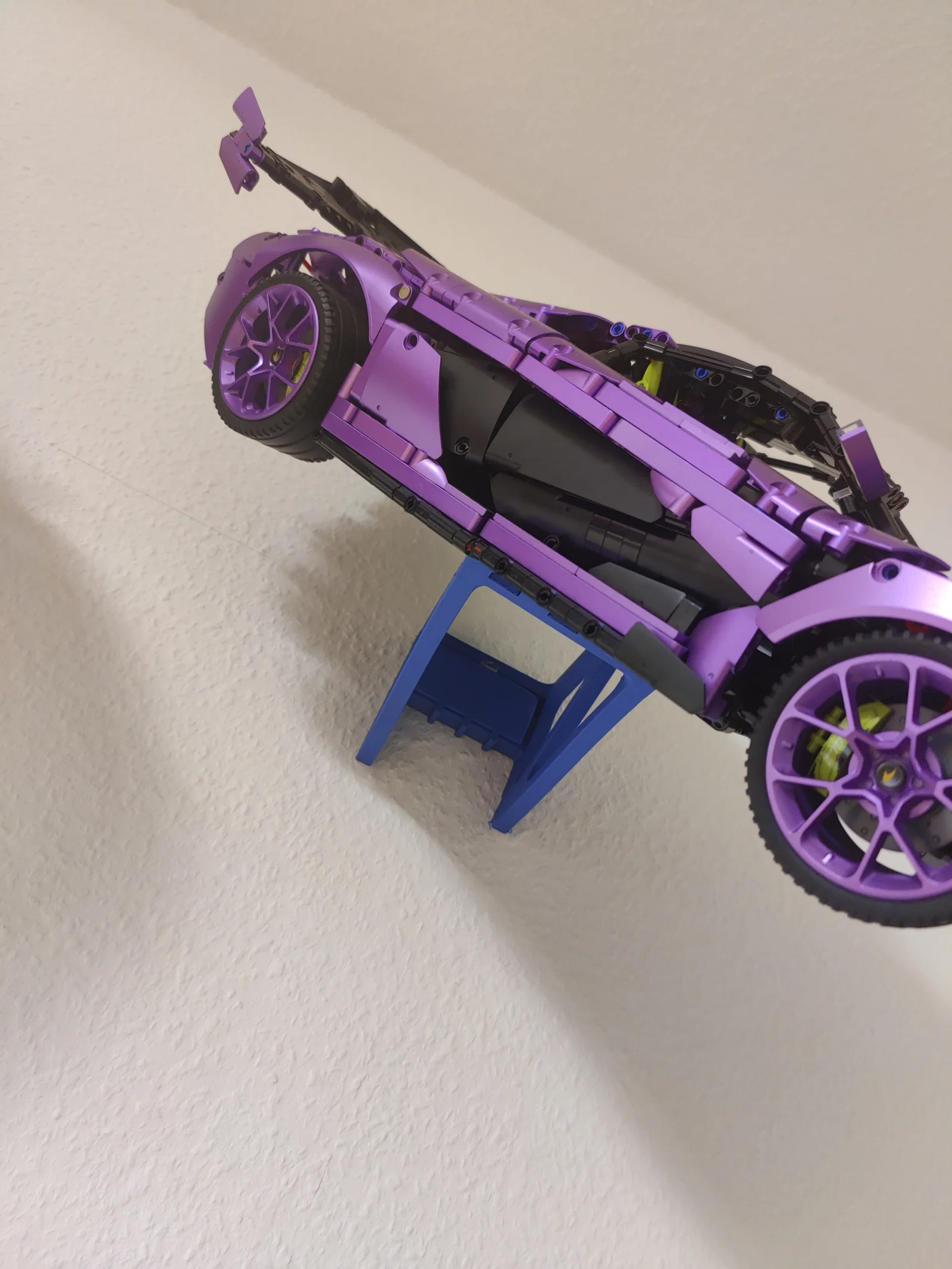

Xe được đặt lên các chốt/vách nhô ra, khớp chặt với phần gầm của bộ xe. Không dùng thêm bất kỳ mảnh Lego nào, nên có thể dễ dàng mang bộ xe ra khoe với người nhà — những người hay thắc mắc tiền của bạn “đi đâu hết”.

24.09.2024:

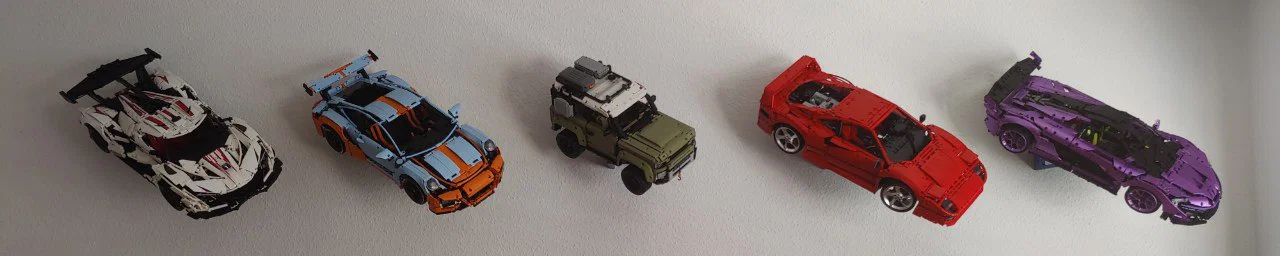

Mẫu này có slider panels cho các bộ sau:

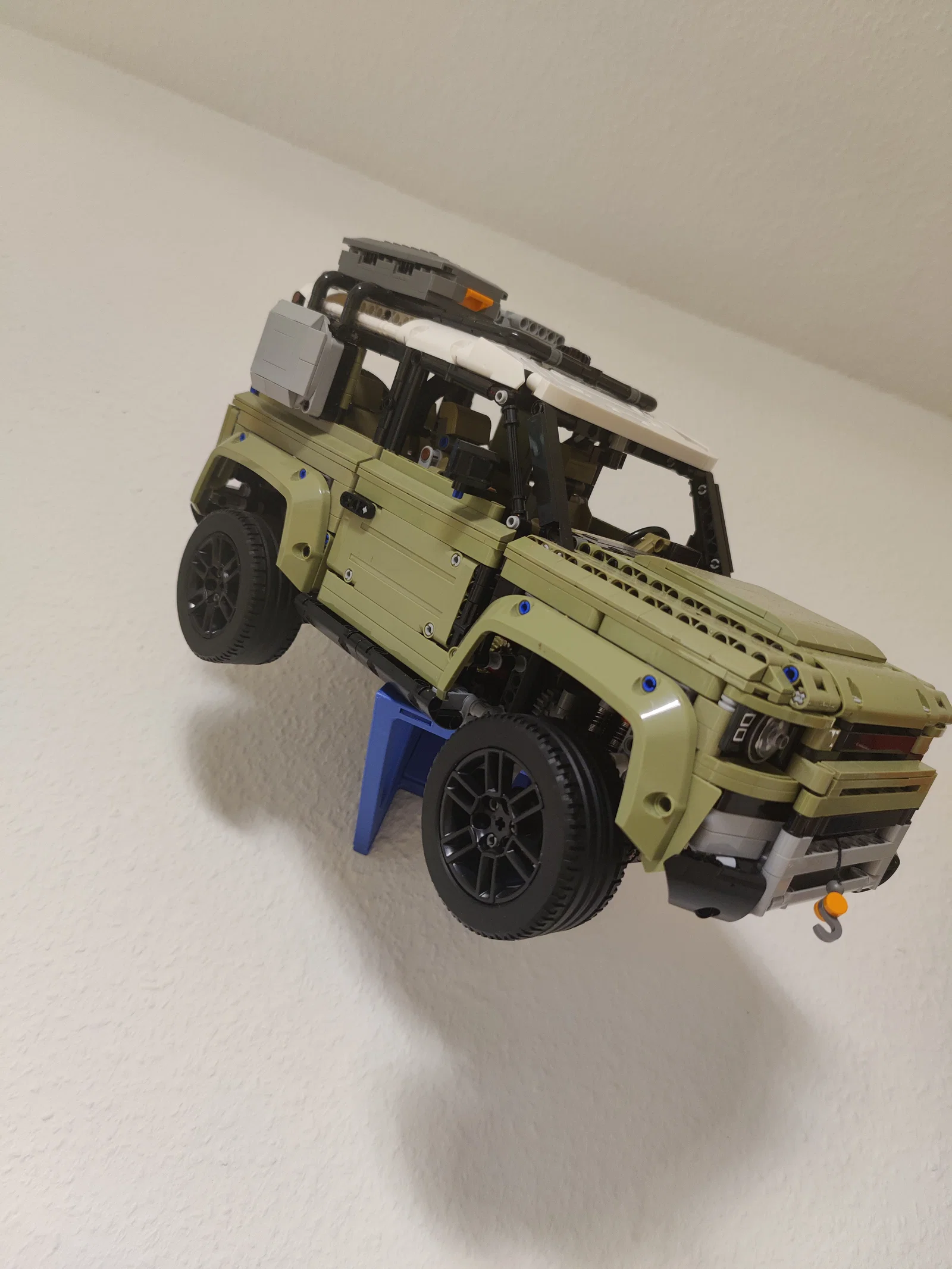

• LEGO Land Rover Defender 42110

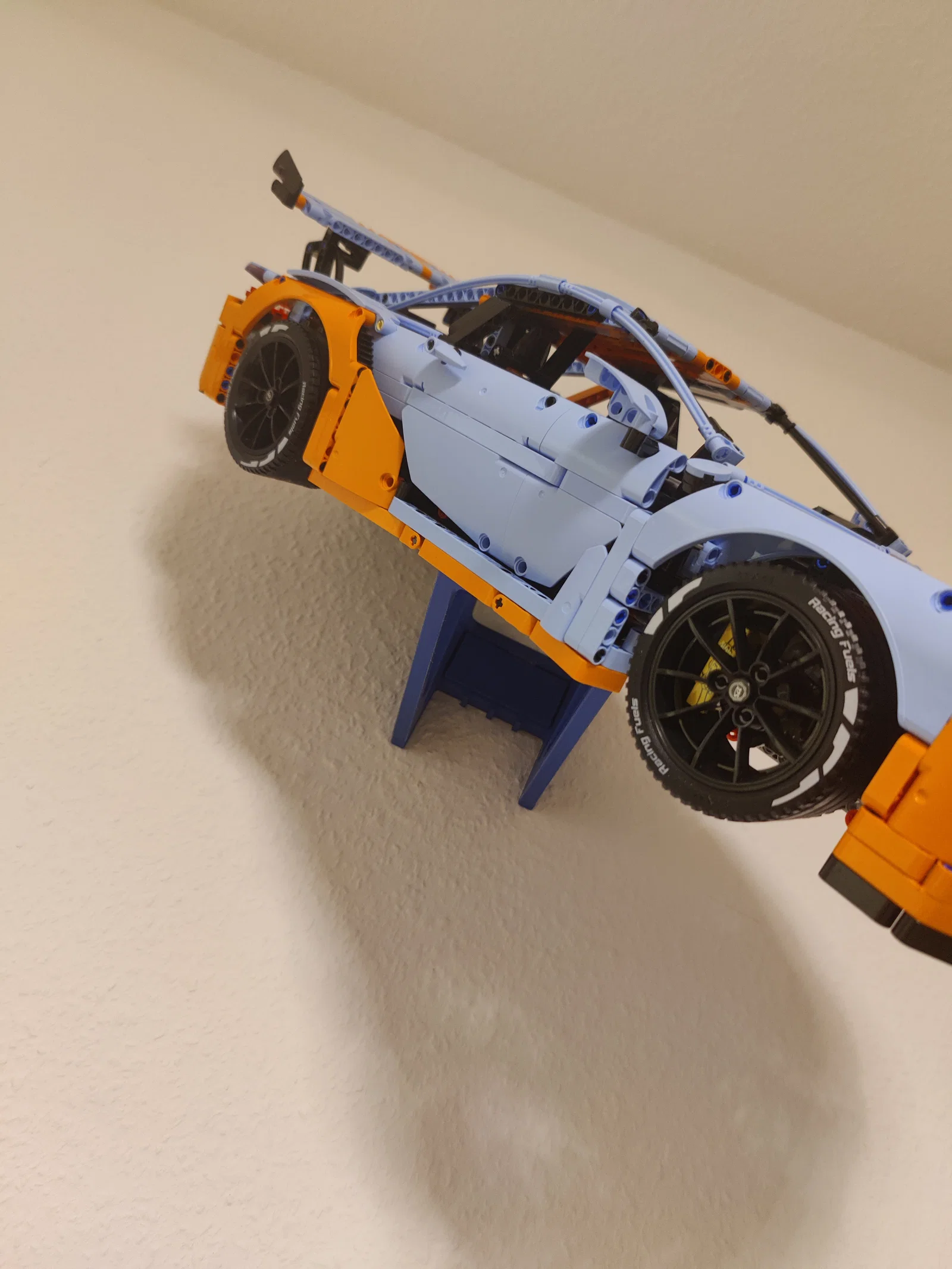

• 3333D Porsche 911 GT3 RS Gulf 42056 (2703PCS)

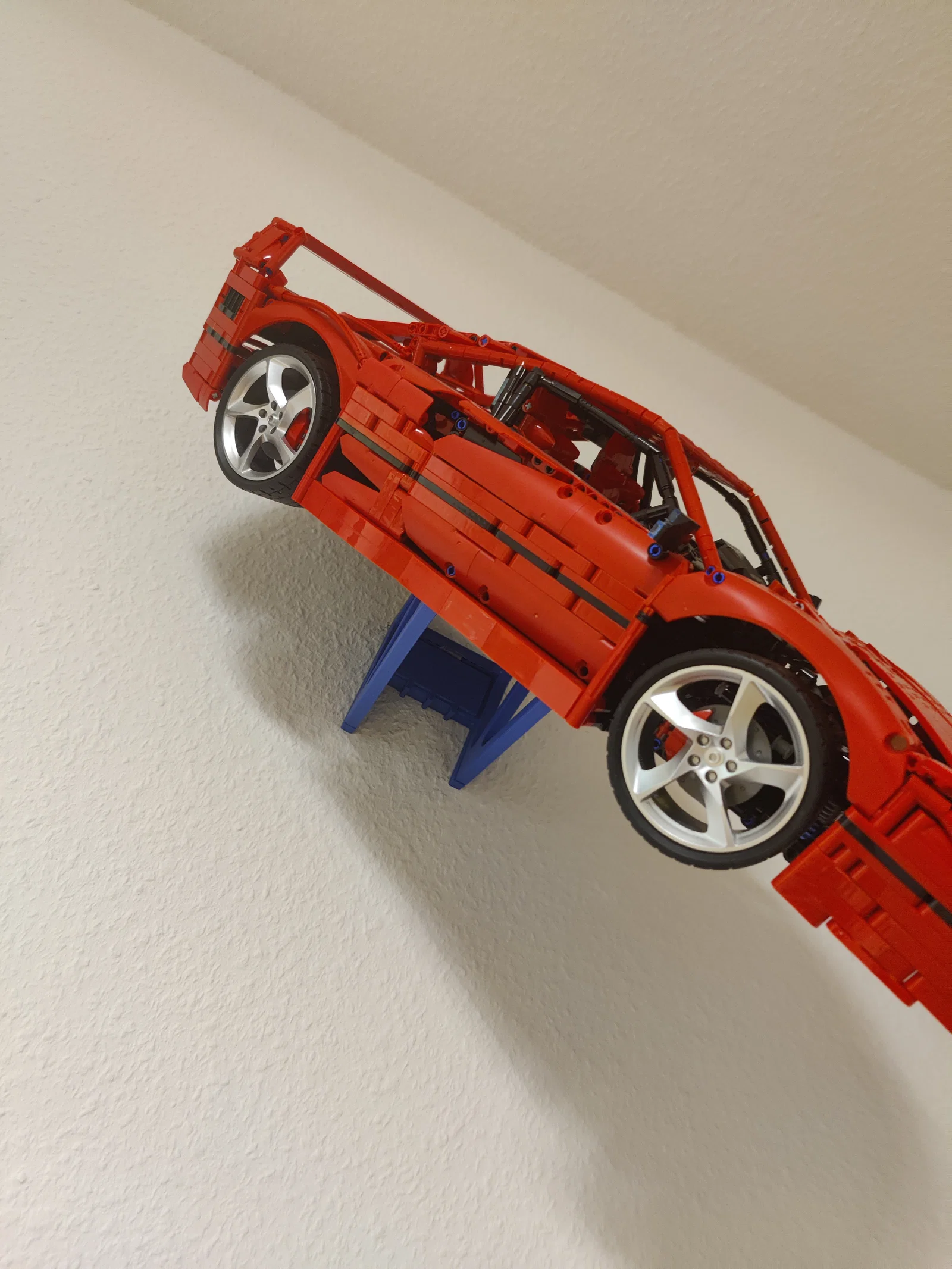

• Ferrari F40 by Loxlego MOC-140629
• GULY McLaren P1 GTR 10617 (3568PCS)
• Cada Masters Apollo IE C61053 (4449PCS)


Các bộ khác sẽ được bổ sung trong tương lai. Hoặc bạn cũng có thể dễ dàng chỉnh cho bộ của mình bằng các file đi kèm.

---------------------------------------------------------------------------------------------------------
Thông số in:
---------------------------------------------------------------------------------------------------------


• Infill:
  • Với universal wall mount, infill có thể để 10–15% với pattern bạn thích (tất cả mẫu trong hình đều in với Gyroid)
  • Với Slider Panels, infill có thể để 10–15% với pattern bạn thích (tất cả mẫu trong hình đều in với Gyroid)
• Walls: Số lớp tường (wall count) đặt 2 — áp dụng cho cả slider và wall mount.
• Supports: Tất cả mẫu đều in KHÔNG cần supports. Tuy nhiên bật supports có thể giúp cải thiện một chút ở vài chỗ overhang.

• Filament: In bằng SUNLU PLA Meta Blue-Gray
• Cách đặt mẫu (Placement):

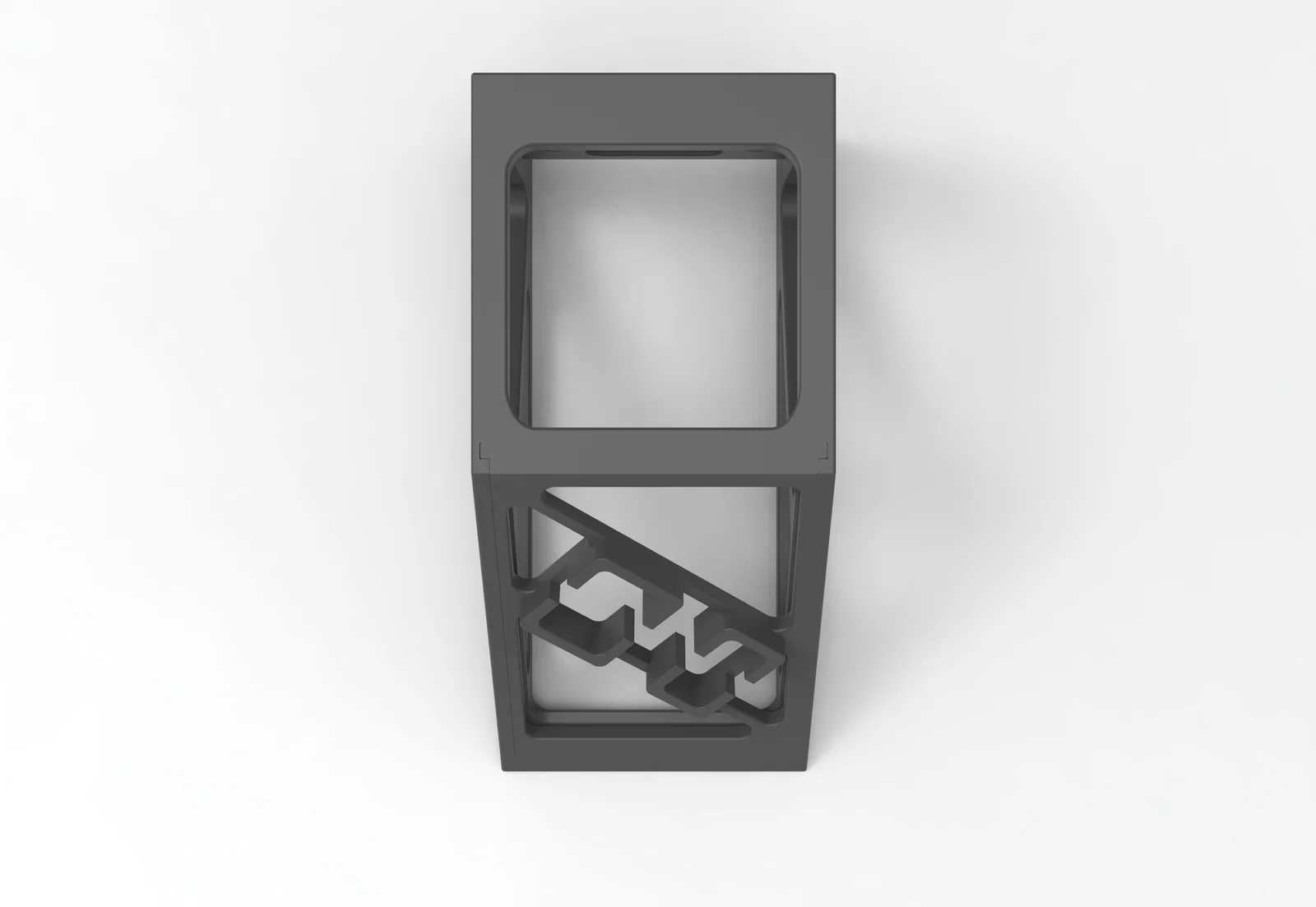

  • Các wall mount nên đặt với mặt chạm tường úp xuống build plate; với cách đặt này thì 4 cái mount sẽ vừa trên bàn in tiêu chuẩn 250×250×250.

• Slider Panels nên đặt nằm ở mặt phẳng; với cách đặt này thì 3 slider panels sẽ vừa trên bàn in tiêu chuẩn 250×250×250.

---------------------------------------------------------------------------------------------------------
Dụng cụ:
---------------------------------------------------------------------------------------------------------

• Không cần dụng cụ để lắp ráp mẫu (chỉ cần cho phần bắt lên tường).
• Tua vít
• Máy khoan
• Vít đường kính ít nhất 3.0 mm.

---------------------------------------------------------------------------------------------------------
Lắp ráp:
---------------------------------------------------------------------------------------------------------

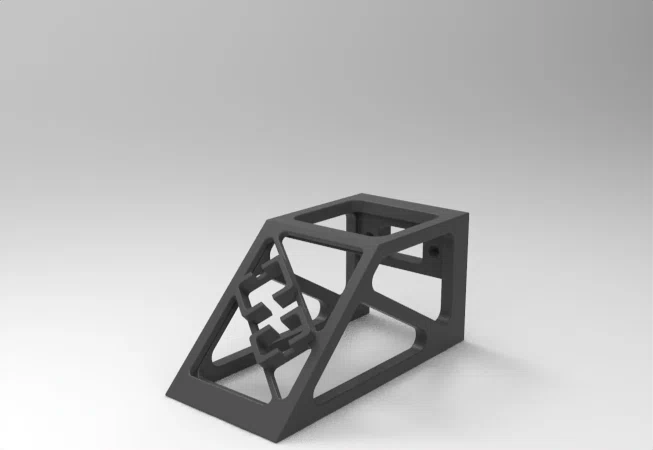

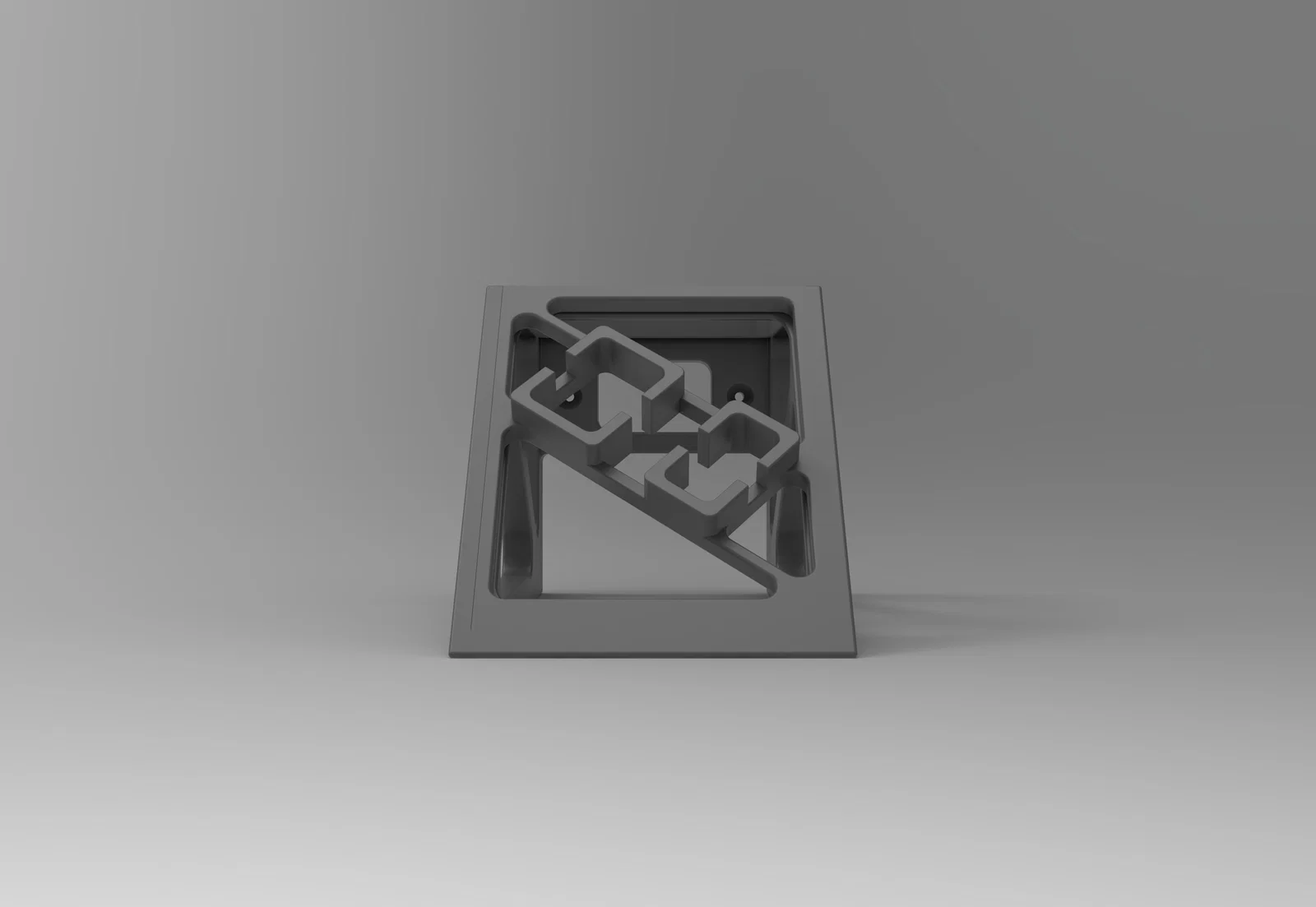

• Slider Panels được thiết kế với dung sai 0.5 mm để trượt vào wall mount dễ dàng. 3 chốt đáy phẳng sẽ trượt vào phần khoét đúng vị trí (xem các GIF được đính kèm cùng model).
• LƯU Ý: Slider Panels nên được lắp sau khi wall mounts đã được cố định lên tường, vì lúc đó thao tác với vít sẽ dễ hơn khi chưa gắn slider panels.

---------------------------------------------------------------------------------------------------------
Bắt lên tường (Mounting):
---------------------------------------------------------------------------------------------------------

• Trường hợp của mình, wall mounts được cố định bằng 2 con vít 4,0×40 mm hoặc 2 con vít 5,0×50 mm (đã thử nhiều kích cỡ và chiều dài). Vật liệu tường — bê tông + gạch đất nung.
• Giá treo gắn tường này chịu được cả trọng lượng của mình (65 kg) khi mình bám hai bên giá. Nên trọng lượng các bộ Technic thì giữ vô tư.

---------------------------------------------------------------------------------------------------------
Ghi chú cuối:
---------------------------------------------------------------------------------------------------------

Mình rất vui nếu được xem các bản in của bạn, nhận yêu cầu slider panels, góp ý, cũng như các vấn đề để mình (hy vọng) hỗ trợ xử lý cho bạn.
Chúc máy in của bạn chạy mượt, và gửi lời chào từ Đức!
