Máy in DLP mã nguồn mở "DLPrinter" đang phát triển

Tất cả hiện tại đang trong quá trình phát triển mạnh mẽ và bây giờ chưa gần hoàn thành

Kể từ khoảng một năm trước, tôi đã theo dõi nhiều nguồn khác nhau về máy in DIY DLP/SLA và quyết định bắt đầu dự án riêng của mình.

Tất cả các bộ phận được thiết kế theo cách mà chúng dễ dàng được in trên máy in FDM nhất có thể! Cũng khác với nhiều cách tiếp cận, tôi muốn sử dụng các tài nguyên phần cứng khác nhau như sẽ được mô tả sau.

Những gì đã hoàn thành cho đến nay

1. Thiết lập phần cứng

1.1. Thiết lập OrangePi với Armbian 5.30.

1.2. Cấu hình Armbian để kích hoạt GPIO. WiFi cho các vai trò người dùng

1.3. Tải Electron - ứng dụng Electron Quick Start và chạy

1.4. Thiết lập và cấu hình LCD để chiếu ánh sáng UV

1.5. Thiết lập phần cứng (transistor, điện trở) để điều khiển Đèn UV 10W 390nm từ GPIO

1.6. Thiết lập phần cứng (ví dụ đơn giản với tụ điện và 1/32 bước micro) để điều khiển trình điều khiển bước DRV8825 từ GPIO 2. Phát triển phần mềm

2.1. Máy chủ web dựa trên Express hoạt động

2.2. Giao tiếp giữa projector/máy chủ web/luồng gpio

2.3. Giao tiếp với GPIO hoạt động 3. Thiết kế và xây dựng

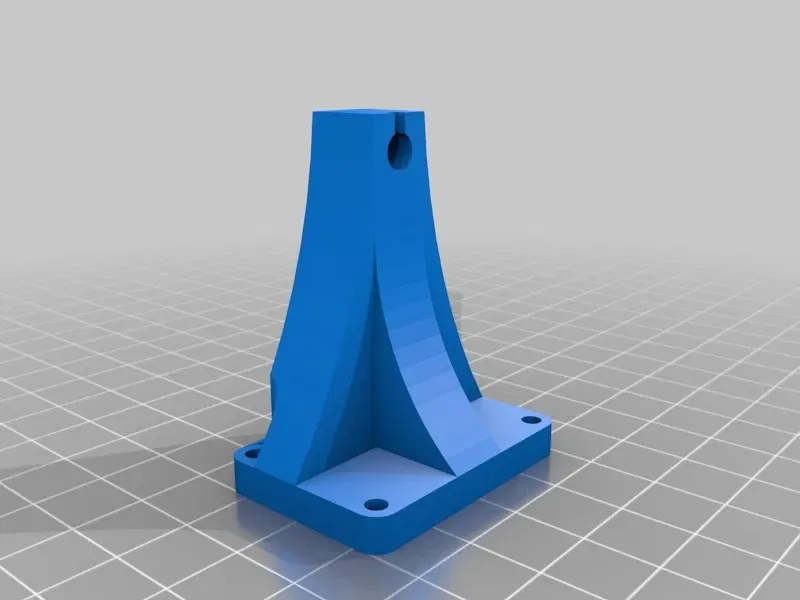

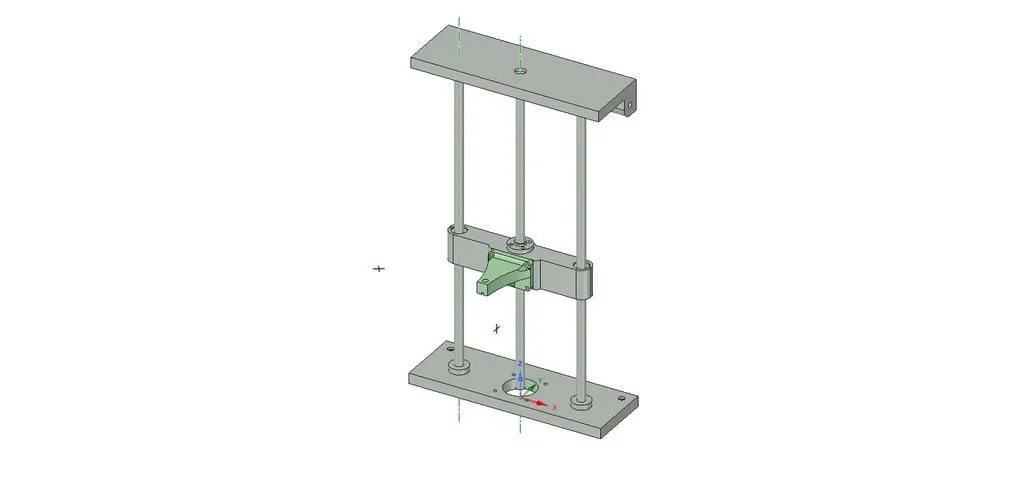

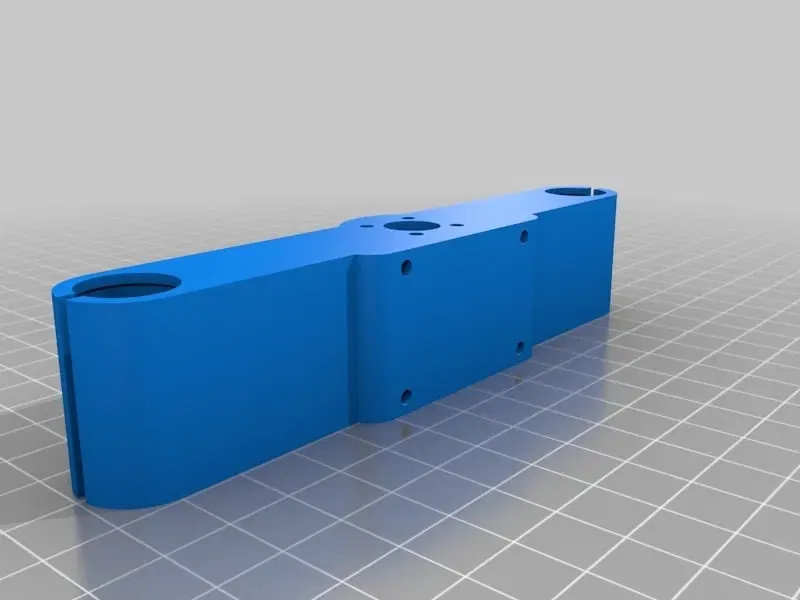

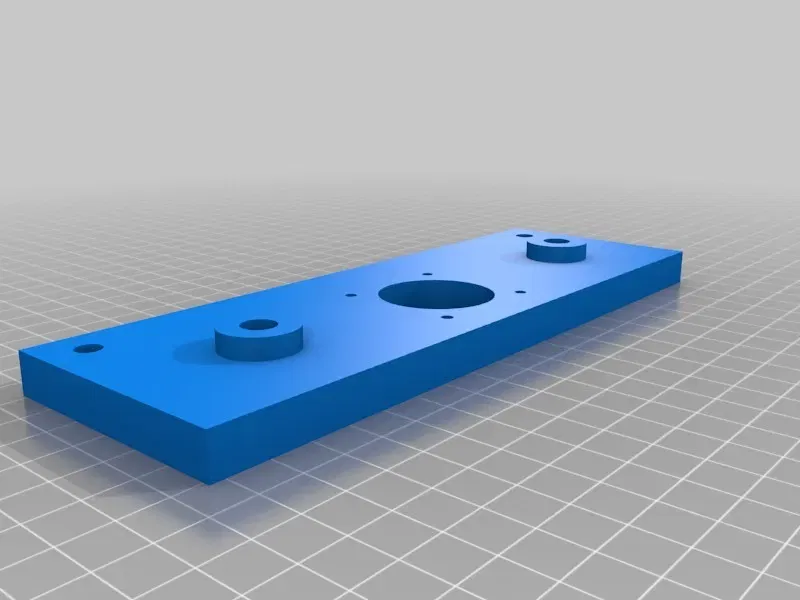

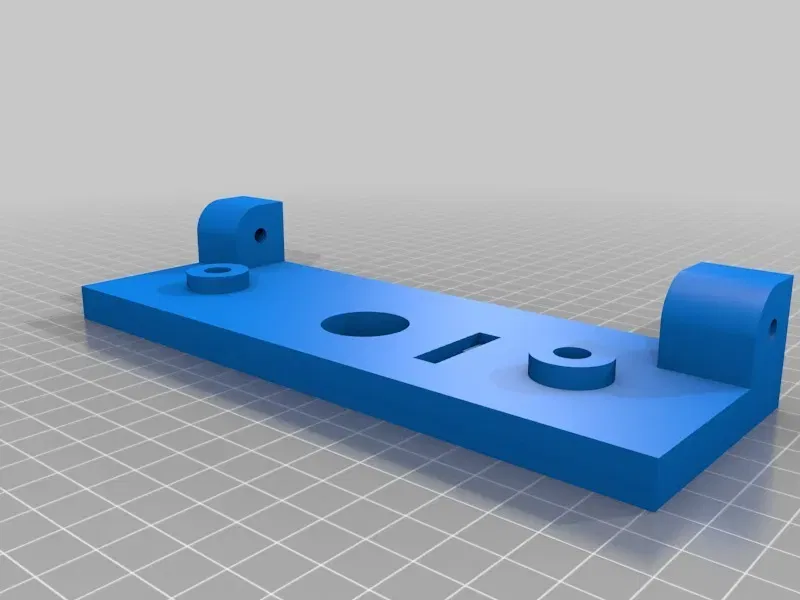

2.1. Thiết kế các bộ phận trục Z

2.2. Xây dựng các bộ phận trục Z

2.3. Thiết kế bản nháp đầu tiên của bảng mở rộng OrangePi (cố gắng giữ tương thích với rPi) 4. Tài liệu

3.1. tạo ra thứ này trên thingiverse :-D

ToDo:

1. Thiết lập phần cứng

1.1. Lắp ráp tất cả các bộ phận lại với nhau khi tất cả các bộ phận vỏ đã hoàn thành

1.2. hoàn thành và khắc bảng mở rộng OrangePi

1.3. một số thử nghiệm về thời gian đốt với thiết lập phần cứng 2. Phát triển phần mềm

2.1. Rất nhiều thứ

2.2. Tạo một trang đẹp và dễ sử dụng cho máy chủ web

2.3. Hoàn thành công việc trên projector (các loại tệp đầu vào khác nhau có thể)

2.4 Cải thiện khả năng cài đặt (có thể dự án này sẽ chạy trên rPi, BananaPi, bất kỳ máy móc và loại nào)

2.5. Tải toàn bộ thứ lên github.com

2.6. Kế hoạch trình diễn GCode để tái sử dụng dữ liệu cắt từ bất kỳ ứng dụng slicer nào (CraftWare, eSlicer, Slic3r)

2.7. Tùy chọn cấu hình có thể mở rộng

2.8. Khả năng cắt SVG tích hợp sẵn (có khả năng sẽ tích hợp slic3r)

2.9. Xây dựng runner (quá trình in thực tế) vào luồng projector 3. Tài liệu

3.1. viết một BOM

3.2. Tạo tài liệu mã nguồn

3.3. Tạo một "Cách xây dựng"

Kho lưu trữ Github

Mặc dù thứ này vẫn chưa hoạt động, tôi đã tải lên một kho lưu trữ trên github

BOM (Công việc đang tiến hành):

• 12ea. vít M3x20
• 2ea. thanh trơn
• 1ea. trục vít 8mm có đai ốc
• 1ea. động cơ Nema17 với bộ điều khiển (đề xuất DRV8825)
• 1ea. tụ điện động cơ (35v 100uF)
• 1ea. transistor NPN có khả năng điều khiển LED UV
• 1ea. LED UV (10W 390nm hiện đang trong quá trình thử nghiệm)
• 1ea. máy tính (PC một bo mạch hoặc bất cứ thứ gì, không quan trọng)
• 1ea. Màn hình LCD (7" 1024x600 hiện đang trong quá trình thử nghiệm)
• 1ea. nguồn ATX
• 2ea. hoặc là LM8uu hoặc là Bushings của Triffid Hunter (xem bên dưới)
• 1ea. vòng bi 608z (có thể sẽ thiết kế một phần nylon cho mục đích này)

một vài điện trở (cho led, cũng như transistor kéo xuống)

Cài đặt In

Máy in:

DIY Prusa i3

Thuyền:

Không quan trọng

Hỗ trợ:

Không quan trọng

Độ phân giải:

0.2 mm

Tỷ lệ lấp đầy:

10%

Ghi chú:

Tất cả các bộ phận đều được thiết kế để in dễ dàng. Tất cả các cài đặt có thể được thay đổi theo sở thích cá nhân.

Cách Tôi Thiết Kế Điều Này

Hiện tại mọi thứ được thiết kế bằng Designspark Mechanical

Do có thể sử dụng các loại LCD khác nhau, tôi có thể làm giá đỡ màn hình bằng OpenSCAD để có thể dễ dàng thay đổi cho bất kỳ màn hình nào khác.

Phần Tùy Chỉnh

Các dự án Thingiverse khác đang được sử dụng:

• dự án Khớp trục Z dạng nón tự định tâm của loco
• dự án Bushings LM8UU có thể in được của triffid_hunter
  • Cảm ơn đặc biệt đến Triffid hunter vì tất cả những nỗ lực của anh ấy trong cộng đồng in 3D!
