Giá đỡ filament sensor cho enclosure

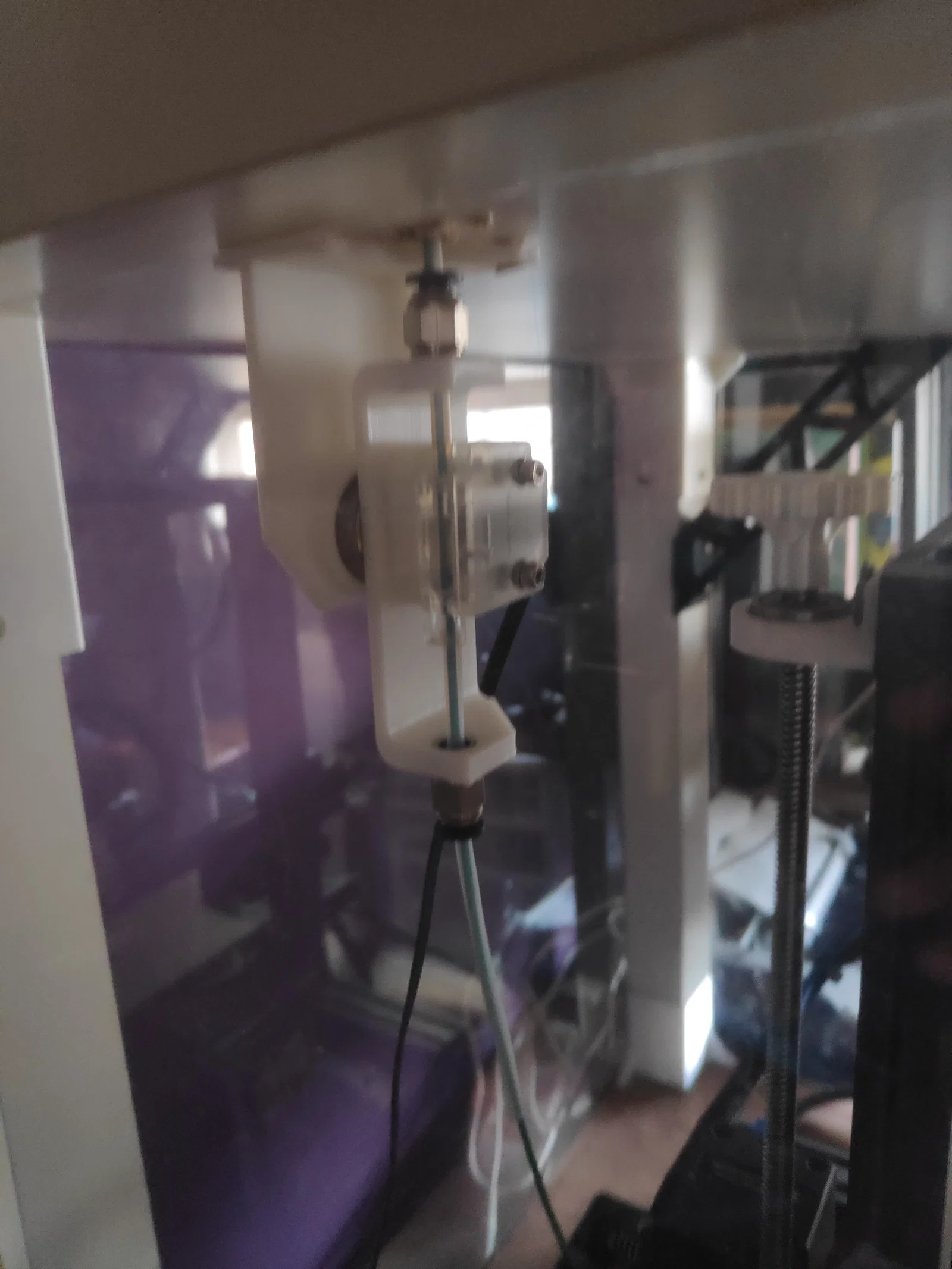

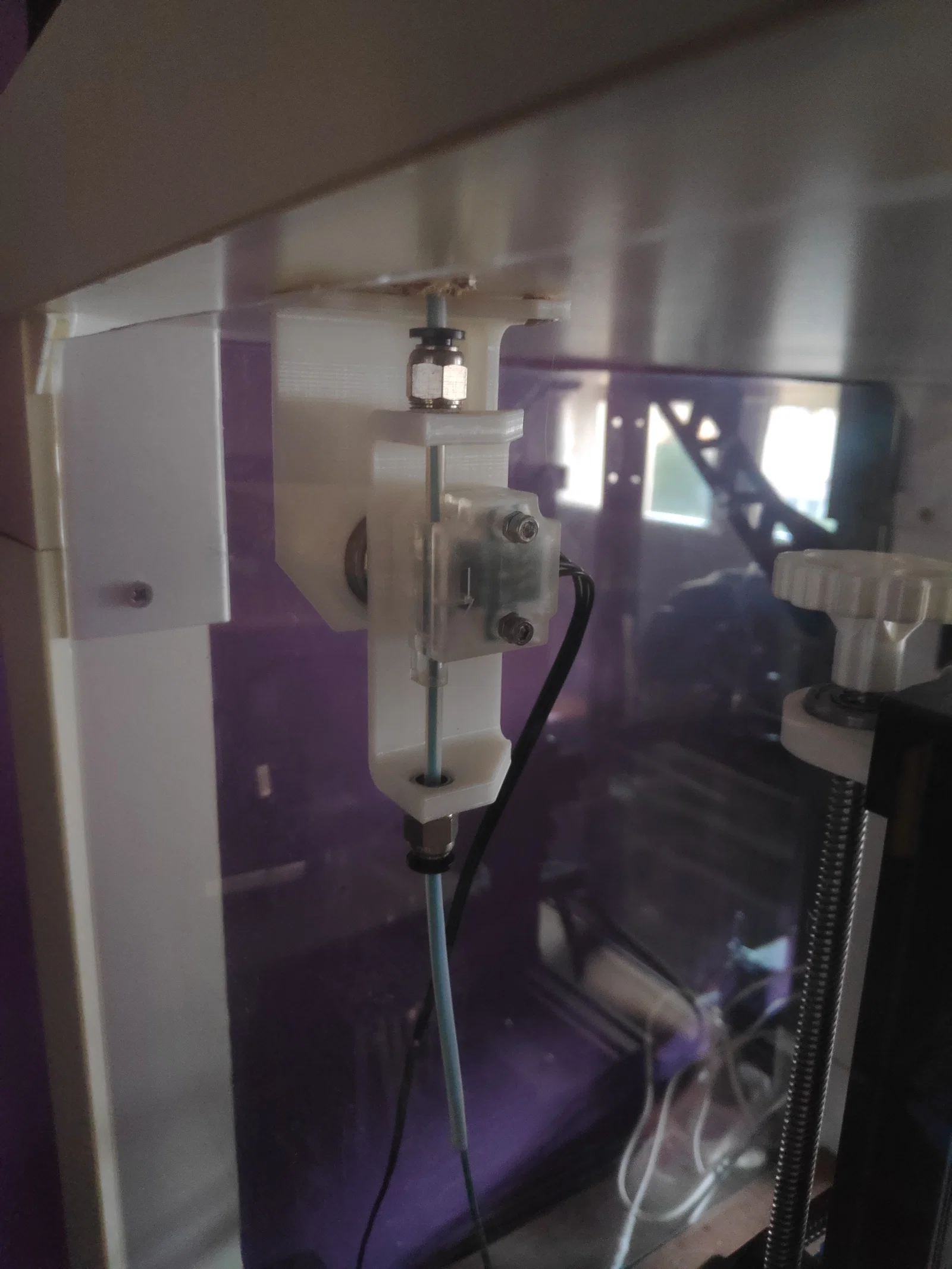

Mình muốn gắn filament sensor cho Lack enclosure của con Ender 3 V2 NEO nhưng tìm hoài không thấy mẫu phù hợp. Vậy nên mình tự thiết kế luôn!

Filament sensor của mình trông giống như mẫu bên dưới. Mình không biết hãng nào, nhưng thấy đây là kiểu thiết kế khá phổ biến. Nếu bạn dùng sensor khác thì vẫn có thể chỉnh lại thiết kế theo nhu cầu bằng cách sửa phần “mobile support”.

Bộ này cần các phần sau:

• 1 vòng bi dày 7mm, đường kính ngoài 22mm và đường kính trong 8mm
• 2x ốc M3x20mm
• 2x ê-cu M3
• 1x ốc M4x20
• 3x vít gỗ 3.5mm
• Tùy chọn: 2 đầu nối PTFE coupler dạng press-fit

Cách lắp ráp:

Trước tiên bắt filament sensor vào chi tiết Mobile support bằng ốc M3 và ê-cu.

Sau đó lắp Mobile support (đã gắn sensor) vào Rotating support.

Tiếp theo ép/lắp vòng bi vào chi tiết Fixture.

Rồi bắt Rotating support vào Fixture bằng ốc M4.

Khi cần bảo trì, bạn có thể rút dây/cáp sensor ra, hoặc nới nhẹ ốc M4 để thả ra cụm mobile support kèm sensor.

File CAD trên Onshape có ở đây: here

Như mấy mẫu khác của mình, bạn cứ thoải mái copy và chỉnh sửa theo ý.
