Quạt Forced Convection cho Voron Trident

Lưu ý: đừng đùa với heater. Đảm bảo bạn đã bật/thiết lập đầy đủ các tính năng an toàn và có thermal runaway protection hoạt động, cũng như có công tắc overtemperature vật lý. Tự chịu rủi ro khi sử dụng.

Bạn cần (BOM)

• 2x quạt 60x25 hoặc 60x20mm. Của mình là 24V và khởi động ở 4V, đó là điều bạn cần.
• 8x insert ren M3
• 8x vít M3x8 đầu chìm (countersunk)
• 2x vít M3x10 đầu trụ lục giác (socket head cap)
• 2x M3 T-Nut

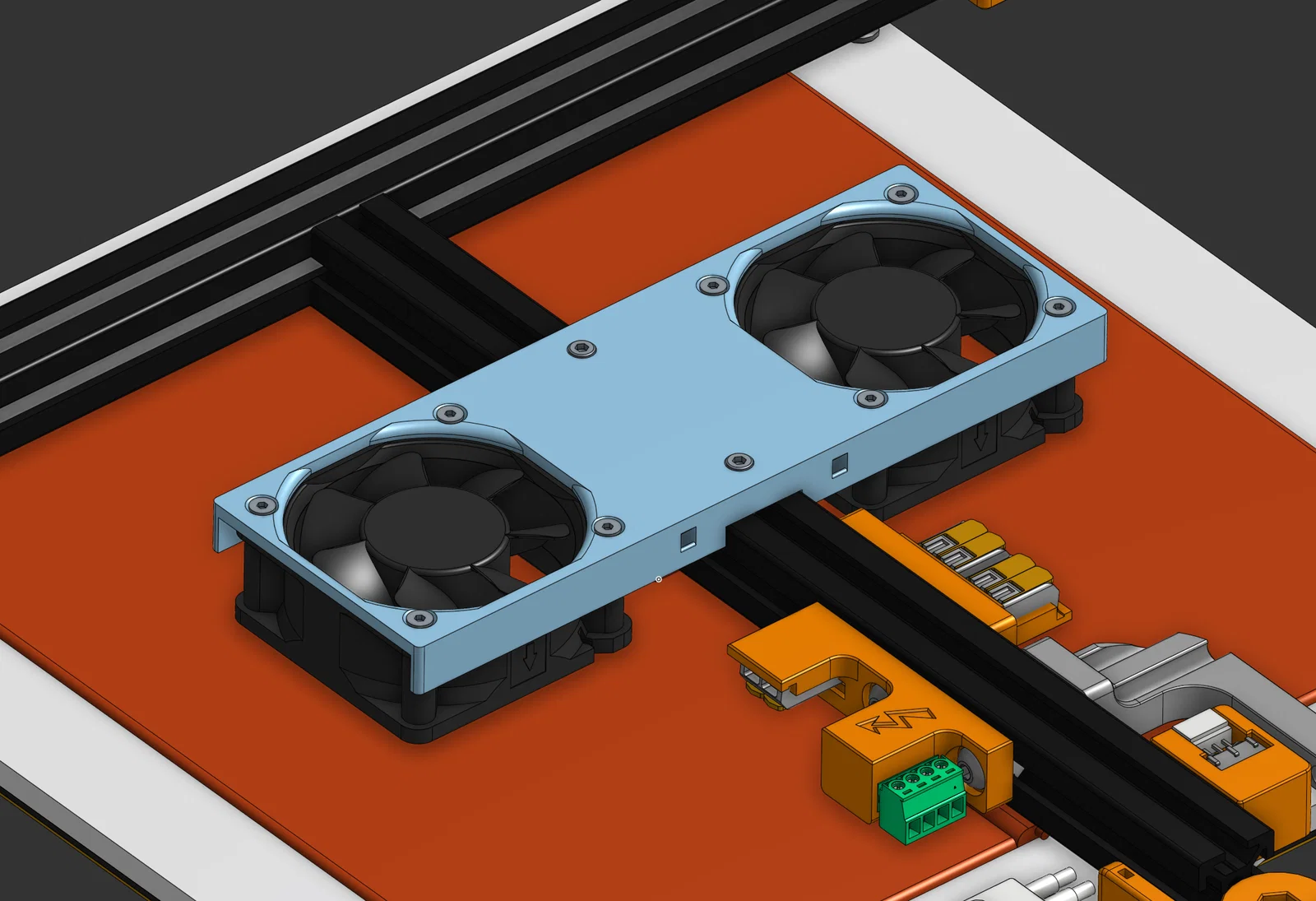

Bằng cách hướng vài cái quạt chạy rpm rất thấp vào heated bed, bạn có thể làm nóng chamber để cải thiện việc in ABS. Mình khuyên giữ RPM thấp vì đây là quá trình làm nóng chậm, và nhiệt độ bed vẫn nên ổn định.

Trong Klipper, bạn có thể thêm quạt như một closed loop heater để tự động điều khiển tốc độ. Nếu làm vậy, nhớ tune PID “tệ” đi một chút vì có thể làm hai hệ thống bị dao động (oscillating). Mình cũng khuyên bạn kiểm tra tình huống nếu lỡ cửa bị mở, hoặc quạt bằng cách nào đó bị kẹt ở 100% PWM dù đã giới hạn trong Klipper.

[heater_generic chamber]
heater_pin: PD14       # Thay bằng chân điều khiển của quạt
sensor_type: Generic 3950
sensor_pin: PF5        # Chân này nối với thermistor của chamber
control: pid
pid_Kp: 6 # 36.345 (giá trị tune gốc)
pid_Ki: 0.15 # 0.456 (giá trị tune gốc)
pid_Kd: 0.0 # 723.715 (giá trị tune gốc)
min_temp: 0
max_temp: 80
max_power: 0.2 #giữ thấp, nhưng quạt của bạn phải quay được.
pwm_cycle_time: 0.005


[verify_heater chamber]  # cần mục này để Klipper không báo lỗi. ĐỪNG làm vậy với các heating element thật.
max_error: 120
check_gain_time: 120
hysteresis: 50
heating_gain: 1
