Giá đỡ hotend Bowden cho Prusa i3 x-carriage

Một điều khác đến từ việc chơi với DSM ()

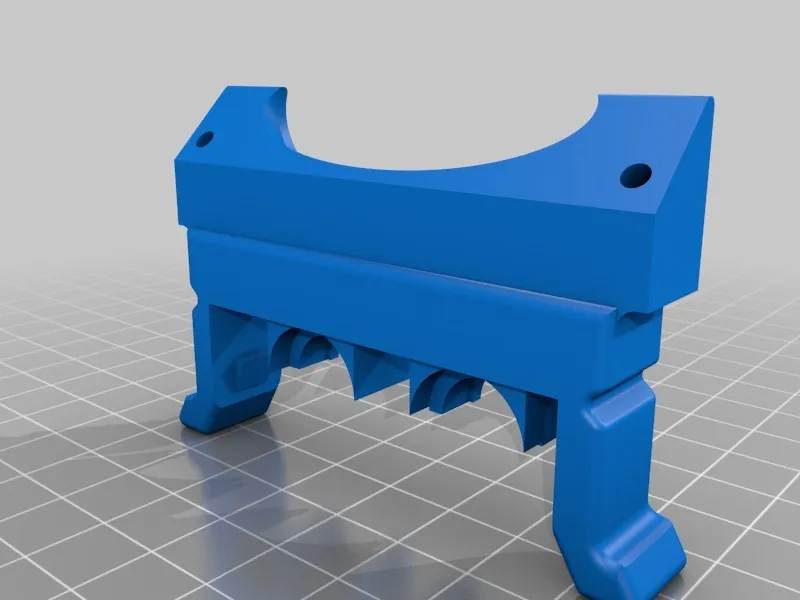

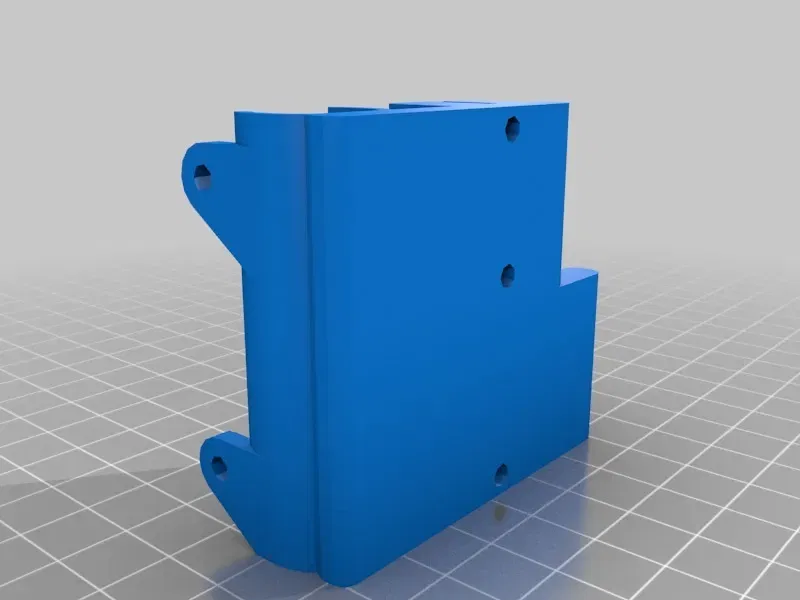

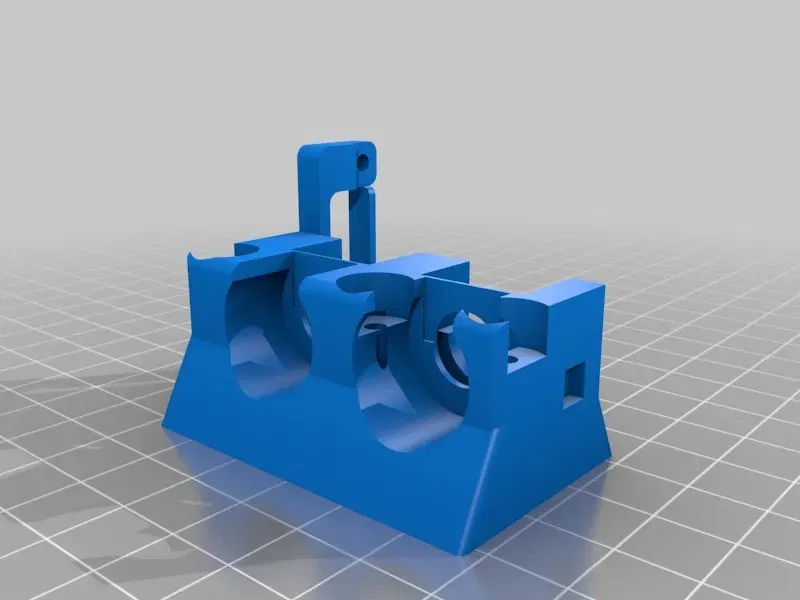

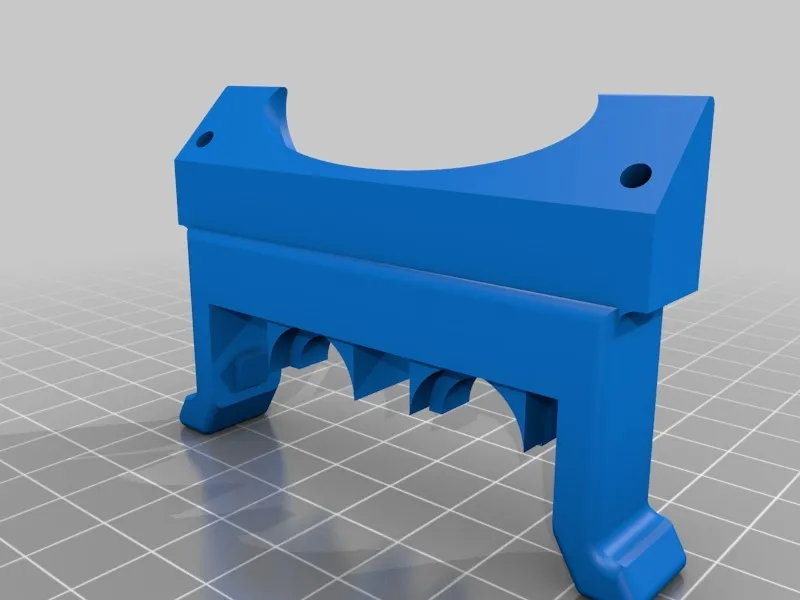

Tôi thực sự đã bắt đầu yêu thích ứng dụng này cho in 3D. Bộ mang được thiết kế để phù hợp với chiều dài x-carriage mặc định của prusa i3 () mà tôi KHÔNG tự thiết kế. Công việc tuyệt vời của các bộ phận prusa i3 thuộc về Joseph Prusa, người nổi tiếng trong cộng đồng RepRap. Hai bộ phận được thiết kế kín khí. Nếu bạn gặp vấn đề với các bộ phận vừa khít, bạn có thể xem xét sử dụng tùy chọn bù XY của Slic3r hoặc thiết lập đường kính vòi phun lớn giả trong slicer của bạn (hoặc bạn có thể chỉ cần mài nhẹ các bộ phận). Nó giữ hai bộ nóng rẻ tiền 8$ chắc chắn và cũng có thể mang 2 quạt. Một quạt 22mm cho làm mát hotend và một bộ làm mát 65mm (CPU) cho làm mát in. Được cắt tốt với CraftWare, Slic3r và RepetierHost->curaengine. In mà không cần hỗ trợ ở độ dày lớp. 2mm

--Cập nhật 2015-04-25:

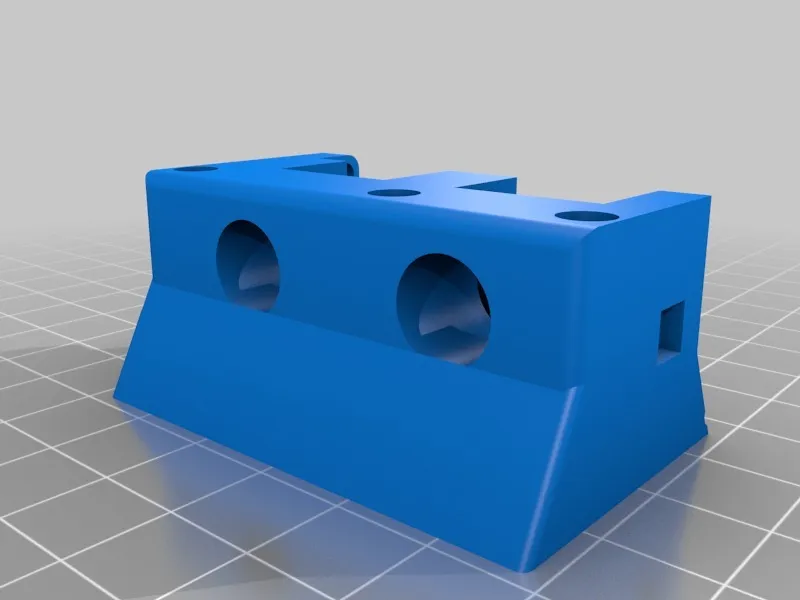

Tôi đã tăng kích thước của các lỗ phía trước để phù hợp với đai ốc M3. Tôi cũng đã mô hình hóa một số giá đỡ và hạ thấp bộ làm mát hotend 4mm. Bây giờ nó dễ in và lắp ráp hơn nhiều. --Cập nhật 2015-06-20:

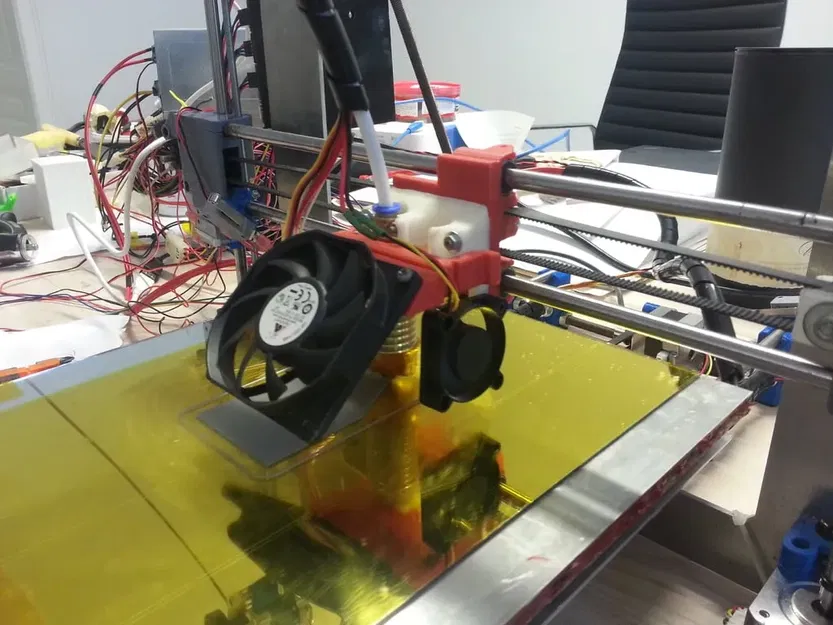

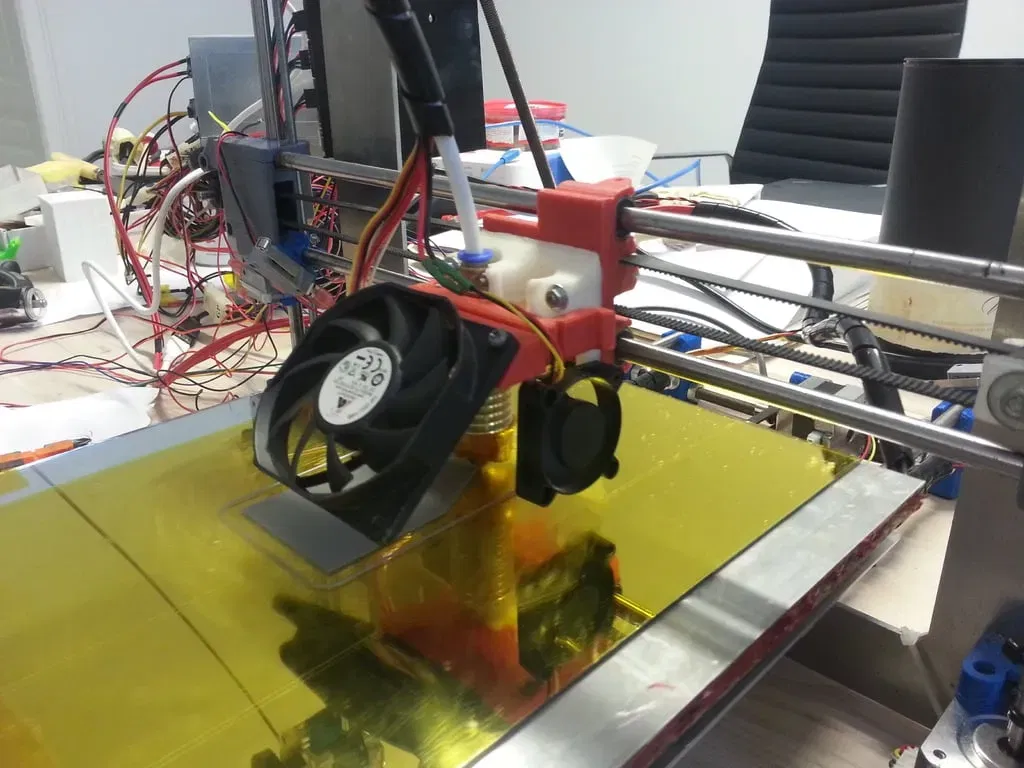

Tôi đã thay đổi nhiều đường kính và khoảng trống. Bây giờ nó ngồi tốt hơn nhiều và dễ lắp ráp hơn một chút. Tuy nhiên, tôi không thể tải lên các tệp mới ngay bây giờ, sẽ có sau. Một cái nhìn trước về sản phẩm hoàn thiện có trong thư viện. --Cập nhật 2015-08-08:

Chỉ mới tải lên phiên bản hoàn thiện. Bất kỳ độ dung sai và khoảng cách nào cũng đã được điều chỉnh nhiều lần. Bây giờ nó mang một quạt 40mm thay vì quạt nhỏ hơn và nó hoạt động thật tuyệt vời với tôi! Cập nhật duy nhất mà tôi có thể thực hiện là áp dụng nó cho bộ phận xe kéo của các bộ phận làm lại prusa i3 nhưng điều đó sẽ được tải lên như một thứ khác. Danh mục: Bộ phận máy in 3D
