Mod nắp lật lên (flip up) cho Mars 4 Ultra

Miễn trừ trách nhiệm

Bản mod này yêu cầu bạn phải cắt nắp trên zin, nên nó sẽ không bao giờ kín/khít được như ban đầu (mình để máy trong enclosure nên có thể kiểm soát nhiệt độ ở trong đó). Ngoài ra Elegoo bán riêng cái nắp này giá khoảng 90 USD, nên nếu bạn quyết định làm thì làm cẩn thận nha. Mình không thể chịu trách nhiệm cho hành động và kết quả của bạn.

Hardware cần có

10x M3 heat insert

4x M3x20mm flat head bolts (bắt chân vào thân máy)

8x M3x8mm flat head bolts (bắt nắp vào chân và bản lề)

2x M3x8mm bolts đầu countersunk (bắt bản lề vào nắp)

2x M5x35mm flat head bolts đầu tròn (đầu sao hoặc lục giác để làm trục bản lề)

Mũi khoan 3.5mm

Cưa sắt cầm tay và lưỡi mới

In 3D

PETG, infill 25% trở lên, 4 tường trở lên, không cần supports

In 2 cái chân (1 cái in dạng mirror) và 1 cái bản lề

Lắp ráp

Tháo 2 con ốc trên cùng ở mặt sau của máy (cả hai bên) rồi bắt 2 cái chân vào.

Thử ren/lỗ M5 trên bản lề với bu-lông: vặn vào hết cỡ rồi vặn ra trước khi lắp. Sau đó kẹp bản lề vào giữa hai chân.

Đẩy mọi thứ xuống sát (bản lề và nắp trên), rồi canh và vạch đường bên trong theo viền của 2 cái chân và bản lề lên nắp. Đánh dấu vị trí lỗ ốc và đánh dấu luôn đường viền phía trên của miếng bản lề.

Mình dùng băng keo giấy ở đây để đánh dấu đường cắt; bạn có thể thấy phần chừa (offset) trong hình (hai bên 25mm, phía trên 6mm).

Mình dùng cưa sắt cầm tay cho hầu hết các đường cắt, rồi hoàn thiện bằng lưỡi mới (không cần lắp vào khung cưa).

Chà sạch mép bằng giấy nhám, khoan lỗ 3.5mm cho ốc. Đặt miếng bản lề vào đúng vị trí (vì lúc trước đã vạch lên nắp), rồi đánh dấu lỗ ốc từ phía trong và khoan luôn. Bạn sẽ cần countersink 2 lỗ ở giữa vì chúng có thể cạ vào cụm Z của máy. Mình còn dán thêm miếng này bằng keo epoxy 2 thành phần để tăng độ chắc.

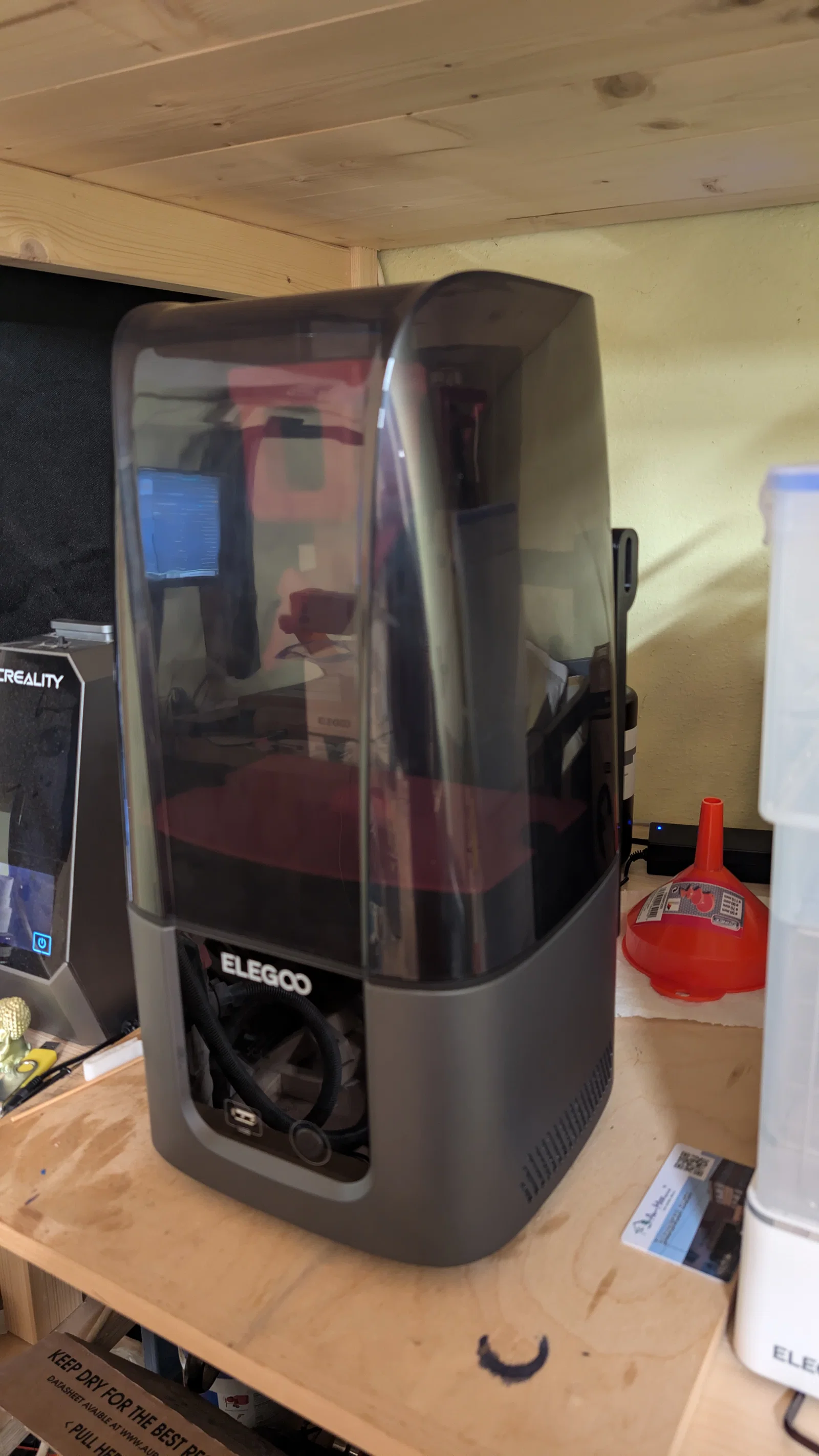

Vệ sinh sạch, lau bằng IPA rồi gắn toàn bộ lên máy.

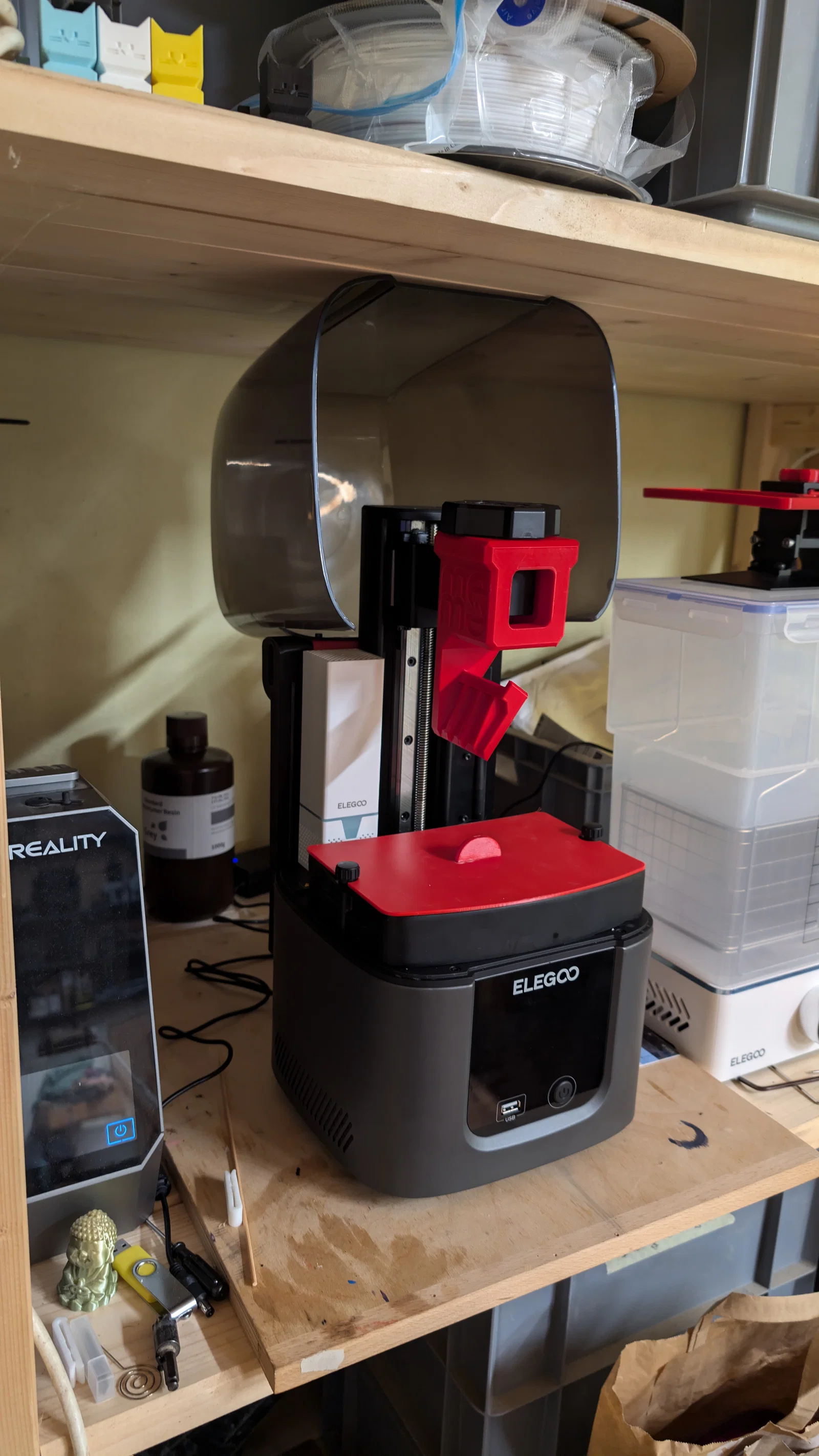

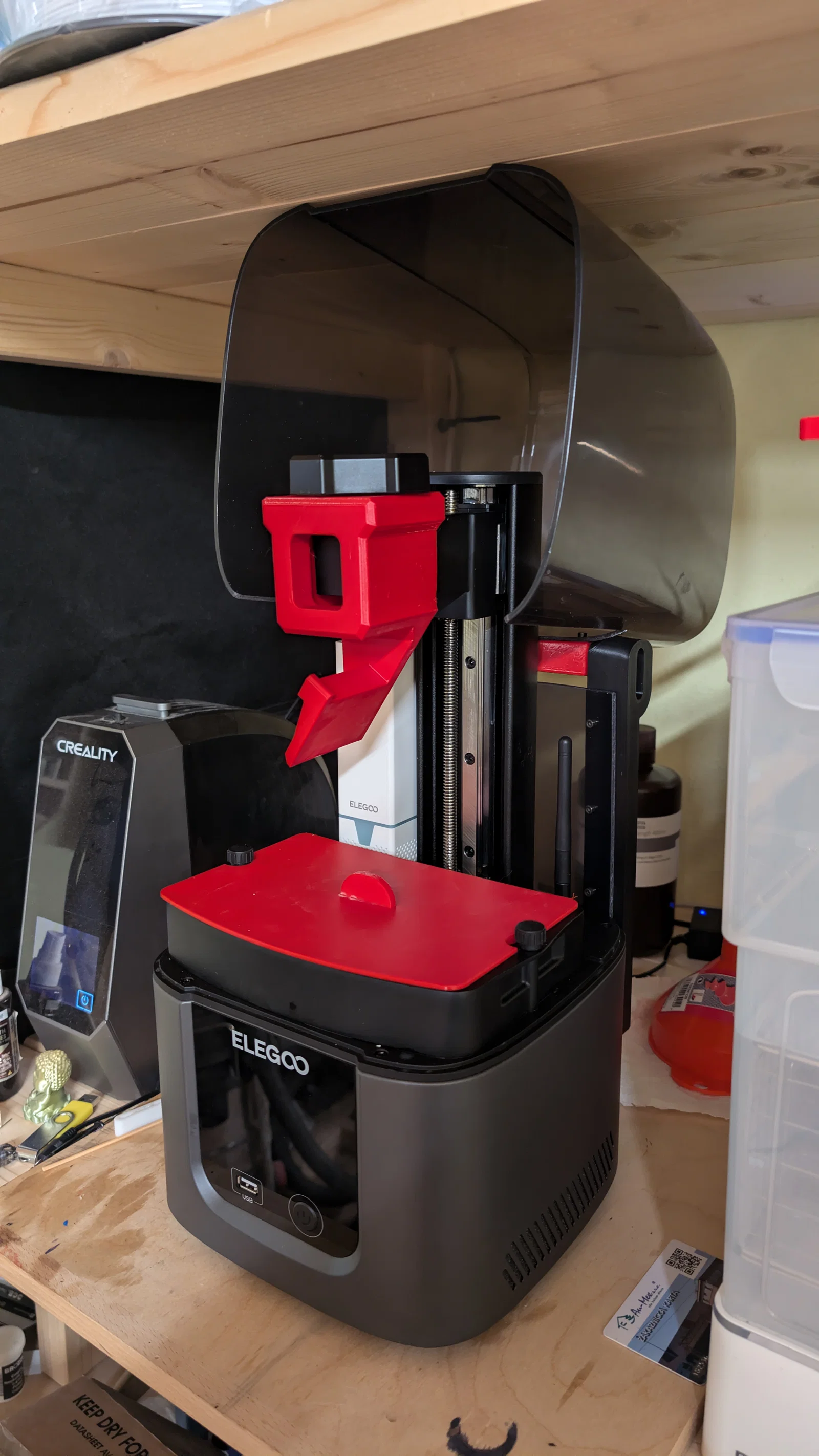

Giờ khi cần mở, bạn chỉ việc nhấc nắp lên; tới vị trí cao nhất thì lật ra phía sau.

Xong rồi.

-----------------------
