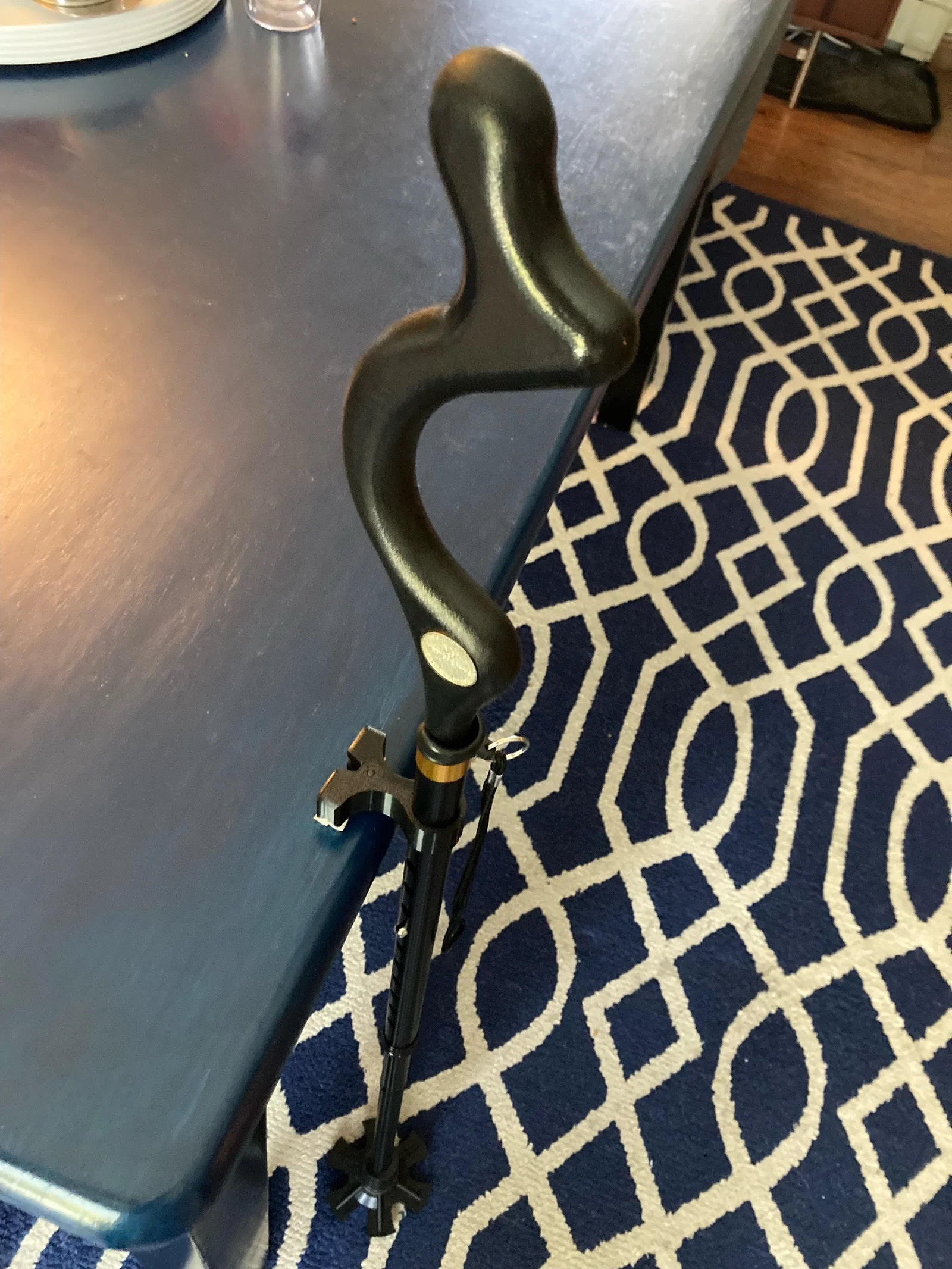

Cane Table Rest v2 – Kẹp lò xo gác gậy lên mép bàn

Mẫu này là phiên bản thứ hai của . Bản này chắc chắn hơn nhưng cũng hơi khó ráp hơn một chút. Người bạn mà mình làm bản đầu tiên cho có nói là khi họ lỡ làm rớt cây gậy, đôi lúc nó bị xoắn tách ra, giống như kẹp quần áo hay bị vậy. Bản mới này cho thấy bền và “lì” hơn hẳn.

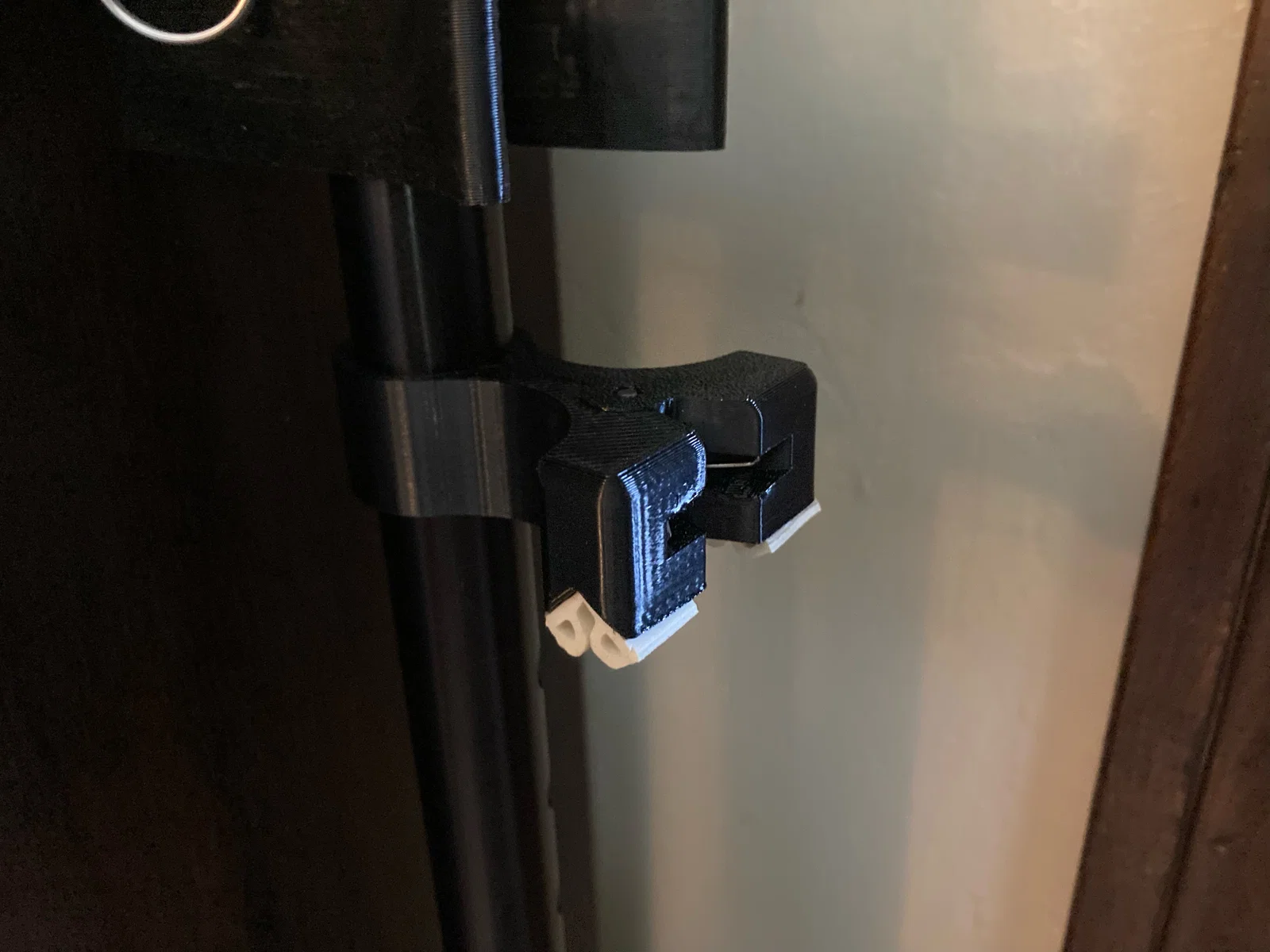

Phần hardware mà mẫu này thiết kế để dùng gồm: một con ốc M3x20mm đầu bằng (flat head) (vặn ren trực tiếp vào nhựa của một nửa kẹp), , và lò xo lấy từ một trong mấy cái kẹp mình mua ở Dollar Tree gần nhà. Cây gậy (cane) mà kẹp này làm cho có đường kính 22mm; bạn nên canh độ ôm sao cho gậy trượt lên xuống dễ để chỉnh theo độ cao các bàn khác nhau, nhưng vẫn đủ giữ để không tuột. Mình có kèm file STEP để bạn dễ chỉnh sửa cho kích cỡ khác hoặc dùng hardware khác.

Thiết kế tự đỡ nhờ bridging, và mình thấy dung sai (tolerances) ngay cả khi không thêm clearance vào model thì vẫn gần như vừa khít trên Bambu Labs P1S. Nếu in trên máy khác mà hơi chặt, chỉ cần chà nhám nhẹ là được. Mình in PETG ổn với 4 walls (0.6mm), layer height 0.2mm, nozzle 0.4mm.

Để dễ nhận biết linh kiện, dưới đây là hình bao bì:

Khoan hoặc giũa cái chốt đang giữ lò xo để tháo lò xo ra. Có ê-tô (vise) sẽ dễ hơn.

Chỉ cần một đoạn nhỏ thôi. Nó là hai dải dạng chữ P dính chung, vốn để lột tách ra, nhưng với kẹp này thì cứ để nguyên hai dải dính nhau.

Hướng dẫn lắp ráp:

1. Sau khi in xong, vặn tách hai nửa kẹp ra và cắt bỏ các “sợi” support còn dính bằng kềm cắt. Có thể bạn phải rọc thêm vài chỗ trong rãnh bên trong bằng dao rọc giấy.

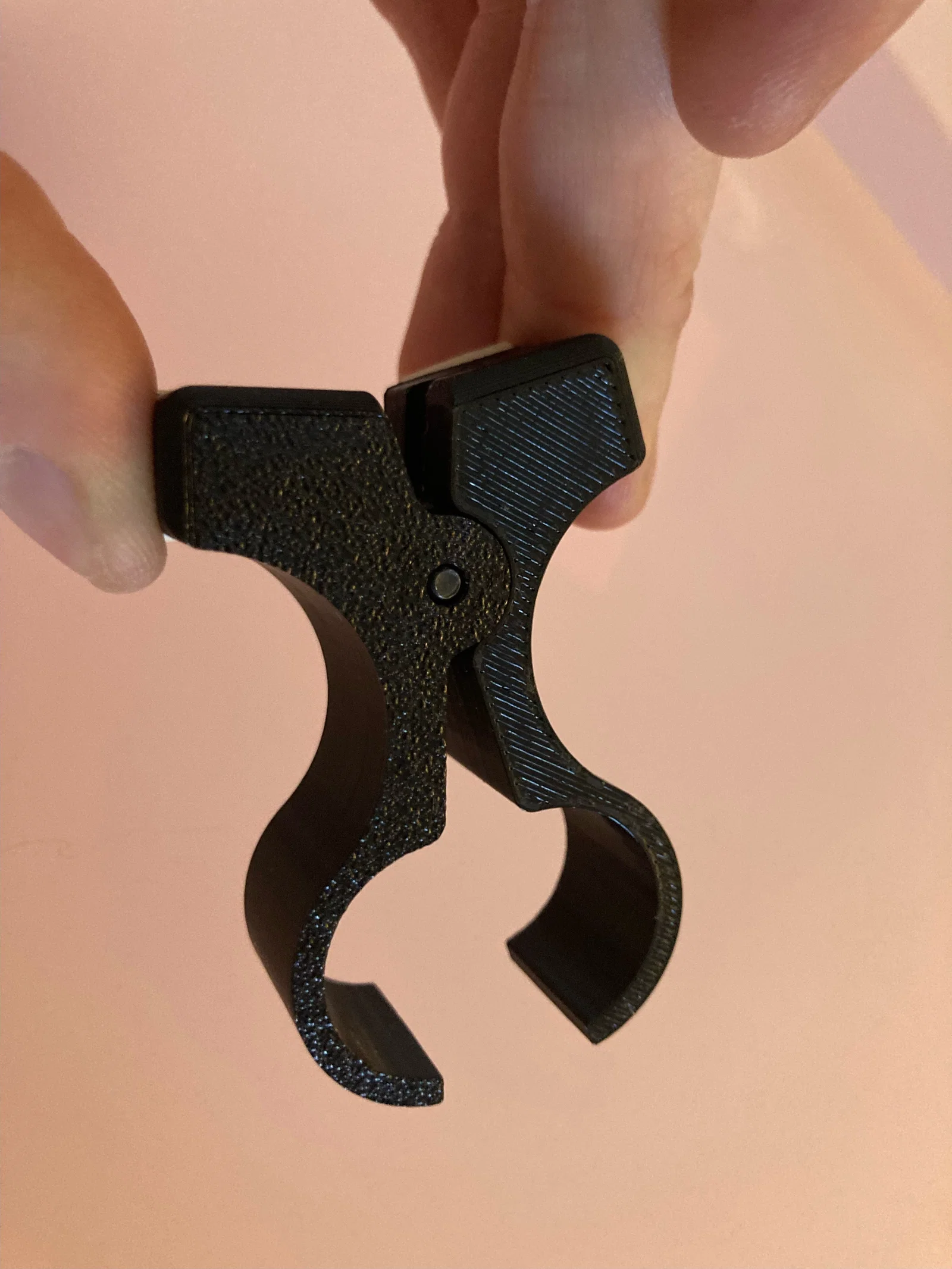

2. Thử ráp độ khít của hai nửa kẹp. Nếu bị chặt theo chiều dọc, hai bên kẹp sẽ không áp khít (không flush); chỉ cần chà hai bên lên giấy nhám là sẽ hết. Làm nhẹ tay thôi vì chỉ cần lấy đi rất ít vật liệu. Tương tự, nếu phần khít làm cho lỗ bắt ốc không thẳng hàng, hãy chà mặt tiếp xúc của hai nửa. Vì thiết kế này để chịu được rớt, cố gắng đừng mài quá nhiều để hai nửa vẫn tiếp xúc tốt nhưng bản lề vẫn xoay nhẹ.

3. Luồn ốc M3x20mm vào hai nửa kẹp để “dọn” phần nhựa/support còn sót trong lỗ, nhưng chưa vặn ốc vào cái lỗ kẹp nhỏ. Các chi tiết in 3D khi đã bắt ren trực tiếp vào nhựa thì tốt nhất hạn chế tháo ốc ra về sau.

4. Để gắn lò xo, mình thấy dùng ống hút (drinking straw) cực kỳ hiệu quả. Trước hết xỏ lò xo lên một cây đinh để tránh nó văng ra, kẹp một đầu đinh vào ê-tô và canh lò xo sao cho một tay lò xo tì vào má ê-tô. Sau đó bẻ tay lò xo còn lại về phía tay kia, rồi trùm ống hút lên hai đầu tay lò xo để giữ chúng lại.

Đặt phần cuộn (coil) của lò xo vào khe tạo ra giữa hai nửa kẹp khi ráp lại, rồi đưa ốc M3 xuyên qua. Sau đó vặn ốc vào phần kẹp để giữ cố định vĩnh viễn. Kẹp được canh theo chiều dài 20mm nên bạn có thể vặn cho đầu ốc nằm phẳng (flush). Cuối cùng giật mạnh ống hút để rút ra; có thể nó sẽ rách nhẹ ở đầu, nhưng phần đó cắt bỏ được nếu bạn ráp nhiều cái.

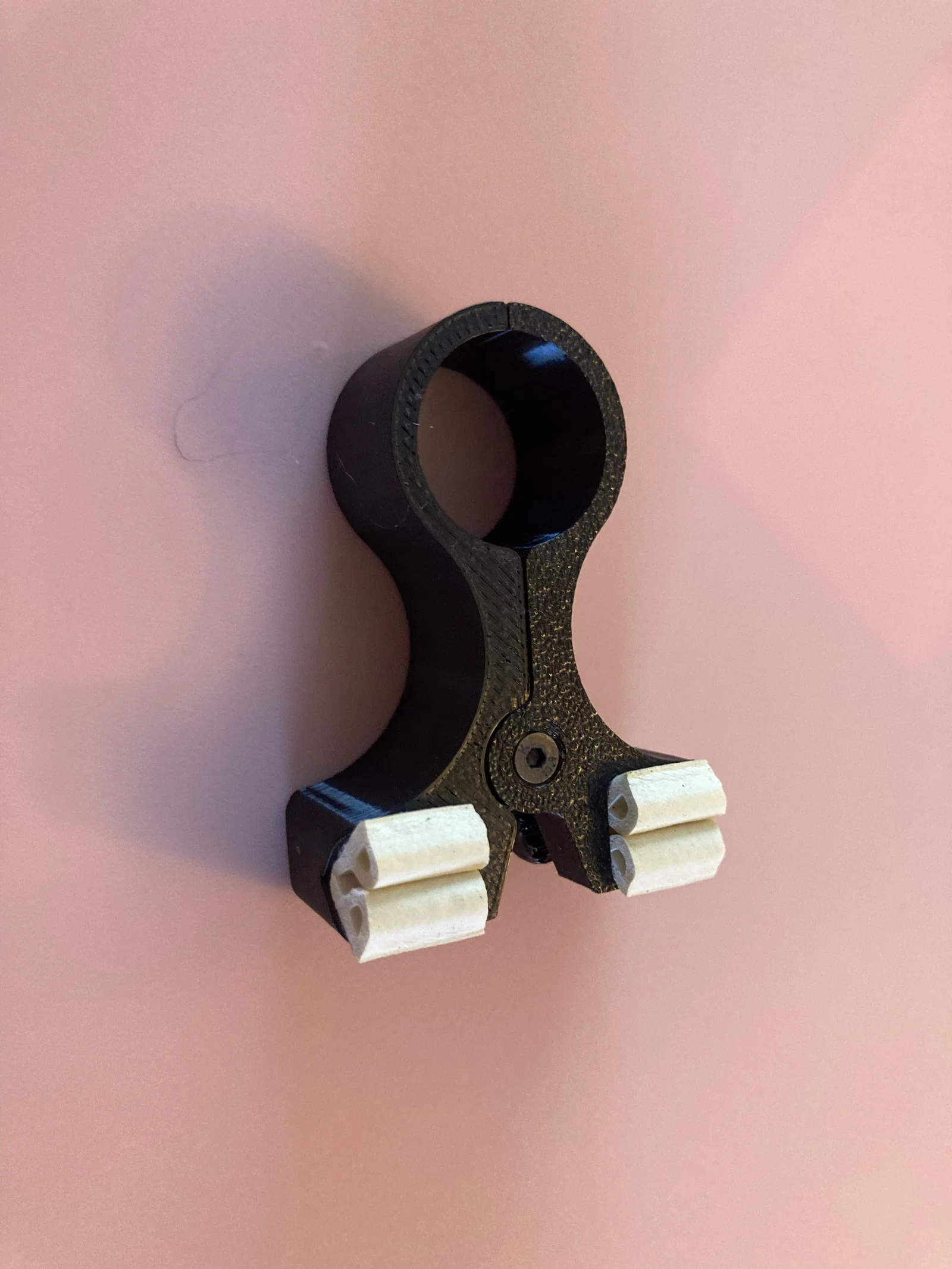

5. Cắt đầu miếng weather-stripping cho vuông, nhét vào một đầu kẹp và đánh dấu vị trí cần cắt theo chiều dài. Sau khi cắt xong, đừng lột tách hai dải ra; thay vào đó bẻ cả cụm thành góc 90° (xem hình dưới), rồi bóc lớp giấy backing và ép dính vào đúng vị trí. Mình thấy dùng kiểu này bám tốt hơn và ôm mặt bàn tốt hơn. Lặp lại cho phía còn lại của kẹp.
