Framework Master Collection – Bộ sưu tập phụ kiện Framework

Bộ sưu tập này gồm một số phụ kiện Framework xịn nhất, được redesign lại để dễ dùng, dễ in và dễ tuỳ biến hơn. Lấy cảm hứng từ kích thước gốc của Framework, từng món đều được dựng (model) kỹ lưỡng để gom hết những thứ bạn cần vào một gói tiện lợi. Nếu bạn có ý tưởng cho thiết kế khác thì cứ để lại bình luận, mình sẽ thiết kế và đăng lên

Các chi tiết được thiết kế để in và lắp ráp thật “thẳng thắn”, với khớp press-fit chắc chắn và các mảnh gọn, có thể in trên đa số máy in 3D có khổ in tối thiểu 175mm x 100mm. Dù bạn là maker lâu năm hay mới bắt đầu, các phụ kiện này đều hướng tới sự dễ dùng và ổn định.

Bên dưới là danh sách đầy đủ các phần có trong bộ, kèm hướng dẫn rõ ràng để bạn in và lắp.

Cases:

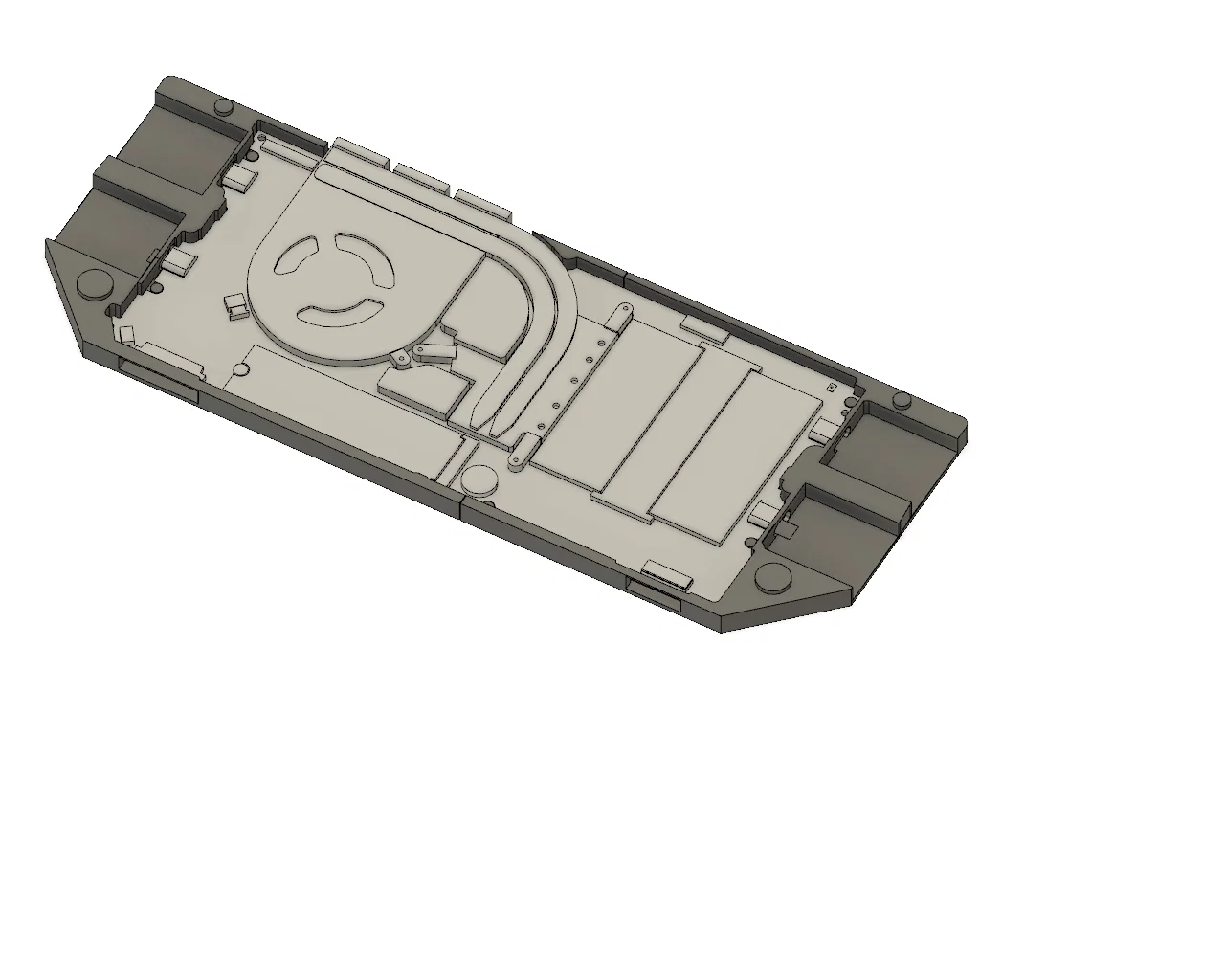

Case là “trái tim” của mẫu này, thiết kế để bạn truy cập đầy đủ mọi cổng, bao gồm cả khe cho Wi‑Fi chips, expansion cards và các linh kiện quan trọng khác. Case cũng được tối ưu airflow, với các lỗ thoáng đặt đều phía trên khu vực quạt và các thành phần chính. Các lỗ thoáng có 2 kiểu pattern: tròn và lục giác (hexagonal). Nếu bạn muốn thêm mẫu lỗ khác hoặc thiết kế tuỳ chỉnh, cứ để lại bình luận, mình có thể làm cho bạn. Hoặc bạn có thể tải file STEP đi kèm để tự sửa thiết kế theo ý mình.

Print Recommendations

Để đạt kết quả tốt nhất, bạn nên in case bằng vật liệu bền và chịu nhiệt như PETG, vì luồng khí từ mainboard khi tải nặng có thể lên tới 60°C. PLA vẫn có thể dùng vì mình đã chừa lỗ vent khá thoáng giúp quản lý nhiệt hiệu quả, nhưng PETG vẫn rất được khuyến nghị.

Thiết lập in gợi ý:

• Material: PETG (khuyến nghị) hoặc PLA
• Infill: 50% (để tránh cong vênh)
• Layer Height: 0.2mm
• Speed: 100mm/s
• Infill Pattern: Gyroid
• Perimeters: Ít nhất 2
• Raft: Dùng khi cần
• Supports: Không cần

Assembly Instructions

Cách lắp case:

1. Nối phần trên và phần dưới bằng các khớp dovetail, có thể thêm keo nếu cần.
2. Canh các lỗ trên phần top khớp với các trụ (cylinders) ở phần bottom, rồi ép các phần lại với nhau đến khi khít và chắc.

Chúc bạn có một chiếc case gọn đẹp, dùng sướng, airflow tốt và vẫn truy cập đủ mọi cổng!

Stands

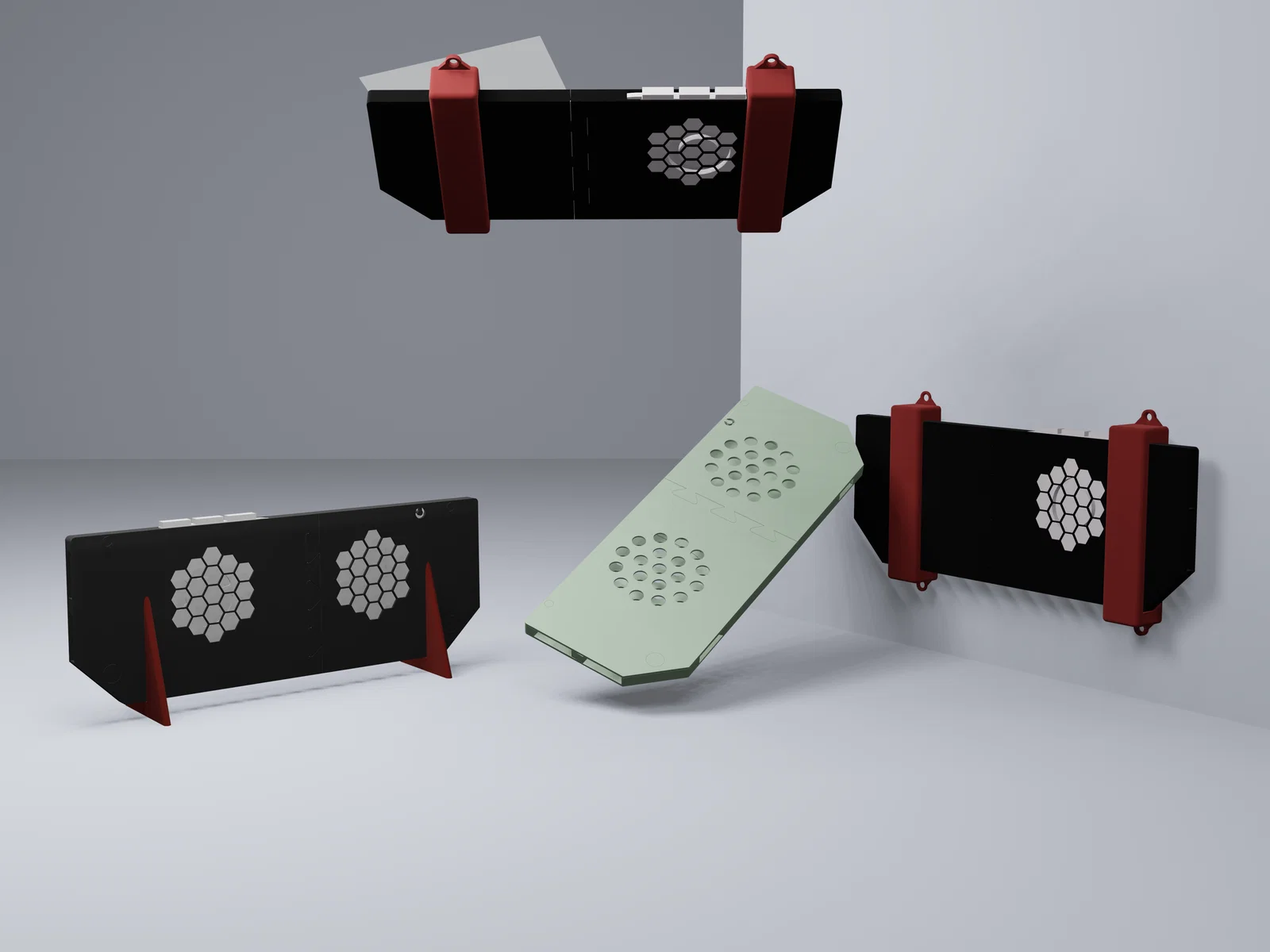

Bộ sưu tập này có ba loại stand: Vertical và Multi Mount, mỗi loại phù hợp cho các kiểu set up khác nhau nhưng vẫn đảm bảo airflow và truy cập cổng đầy đủ.

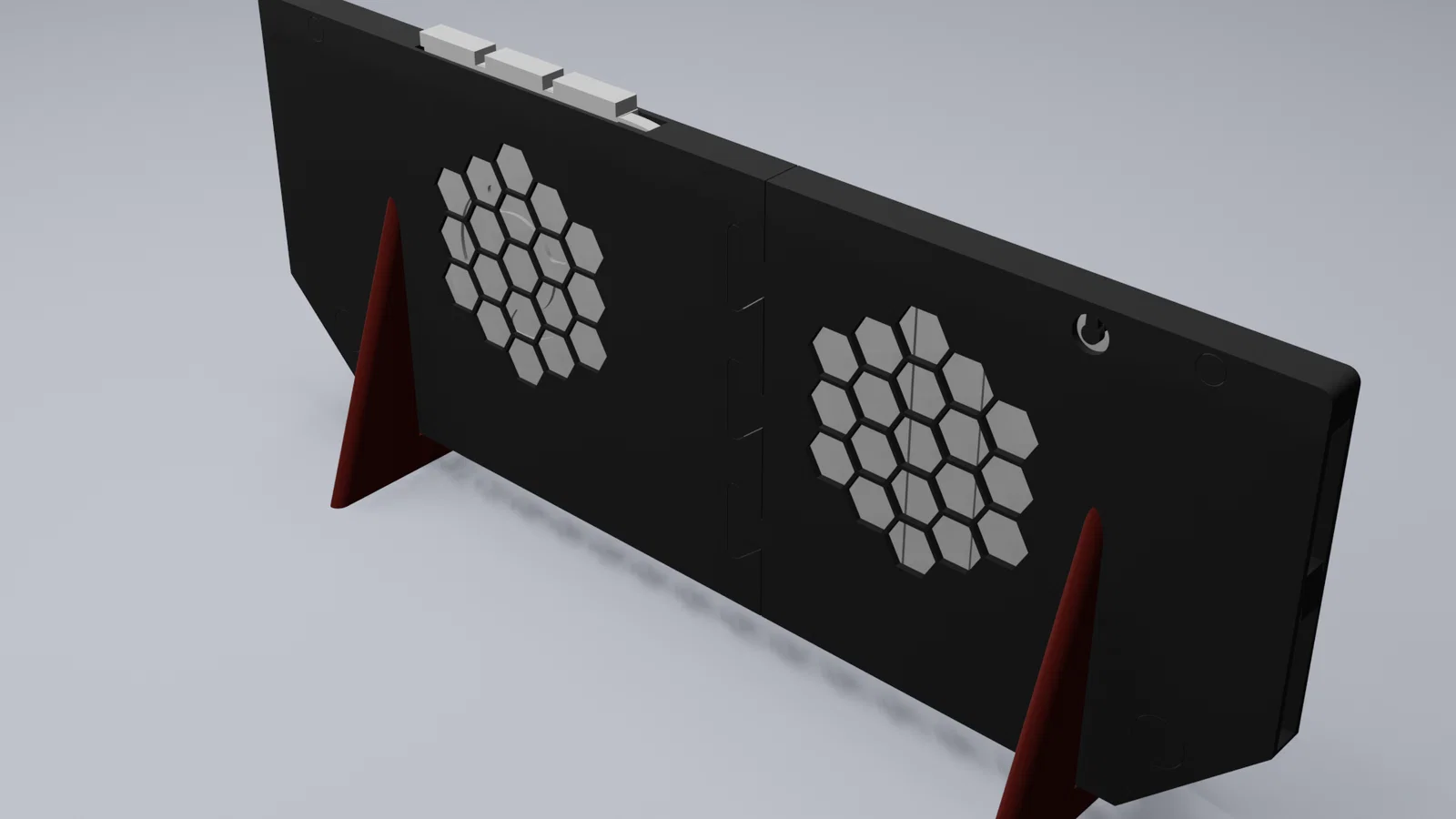

Vertical Mount:
Thiết kế đơn giản mà hiệu quả để dựng case theo chiều dọc. Giữ ổn định mà không che cổng hay cản airflow. Khuyến nghị in 2 cái stand, nhưng bạn có thể in thêm nếu cần. Lắp rất nhanh: chỉ cần trượt stand vào case.

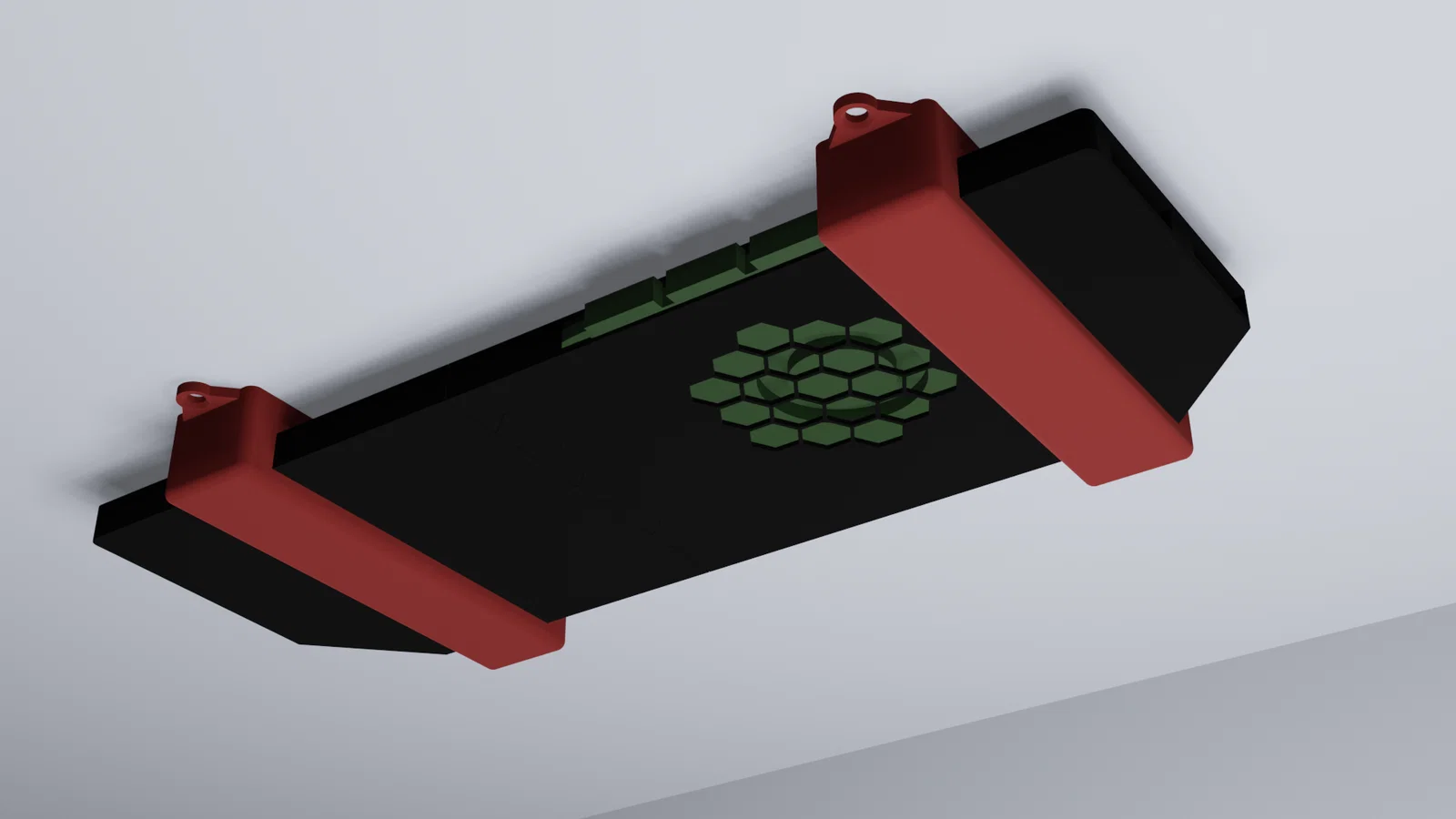

Multi Mount:
Ngàm này giúp cố định mainboard ở bên dưới hoặc áp vào bất kỳ bề mặt nào có thể bắt vít. Nó đỡ chắc case mà vẫn giữ airflow và không che cổng. Khi lắp, trượt ngàm qua case rồi dùng các lỗ 5mm có sẵn để bắt vít cố định.

Suggested Print Settings

• Material: PLA
• Infill: 50% (để tránh cong vênh)
• Layer Height: 0.2mm
• Speed: 100mm/s
• Infill Pattern: Gyroid
• Perimeters: Ít nhất 2 (khuyến nghị 3)
• Raft: Dùng khi cần
• Supports: Không cần

Với các stand này, bạn có thể set up mainboard theo đúng không gian làm việc của mình, mà mọi thứ vẫn dễ thao tác và thoáng mát.
