Đế dựng điện thoại sạc nam châm (Magnetic-Charging Phone Stand)

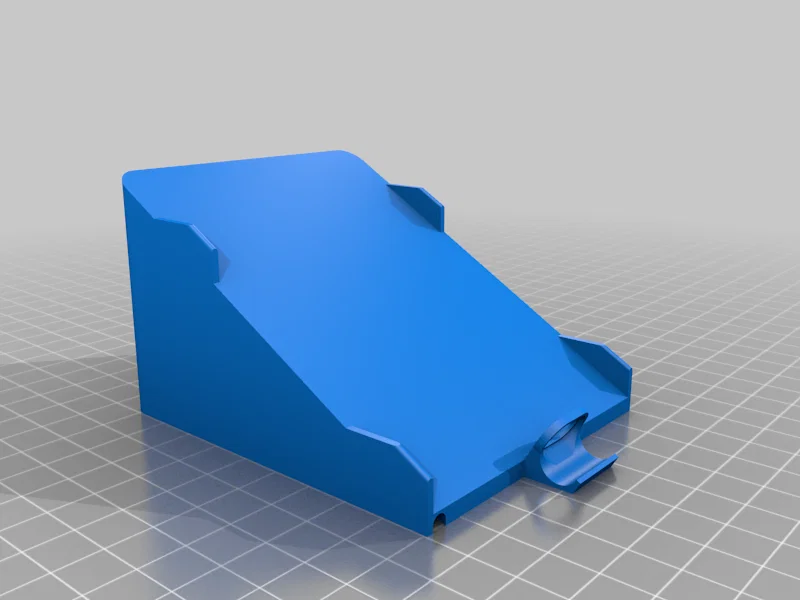

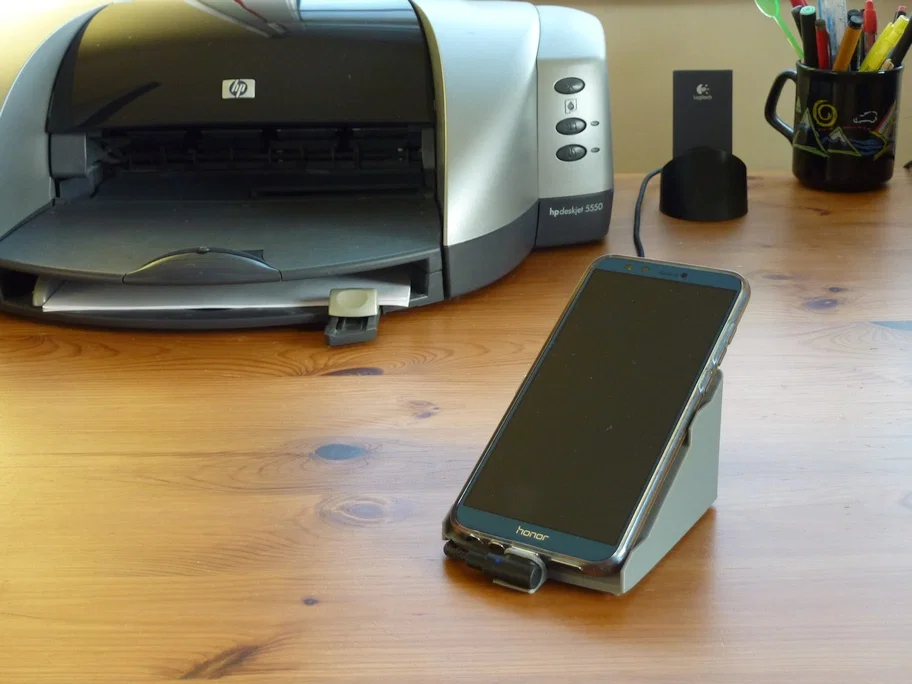

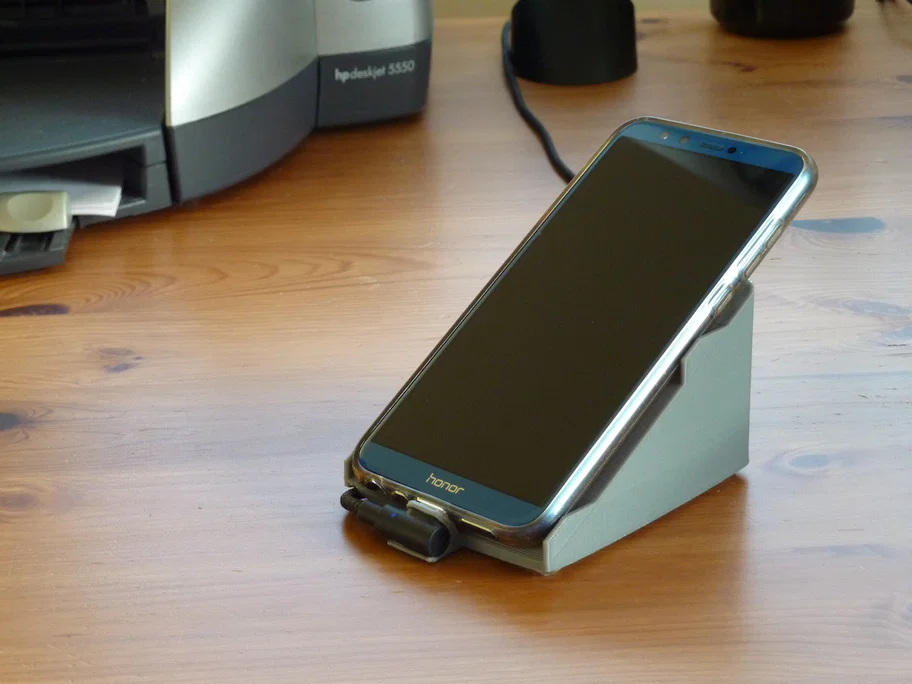

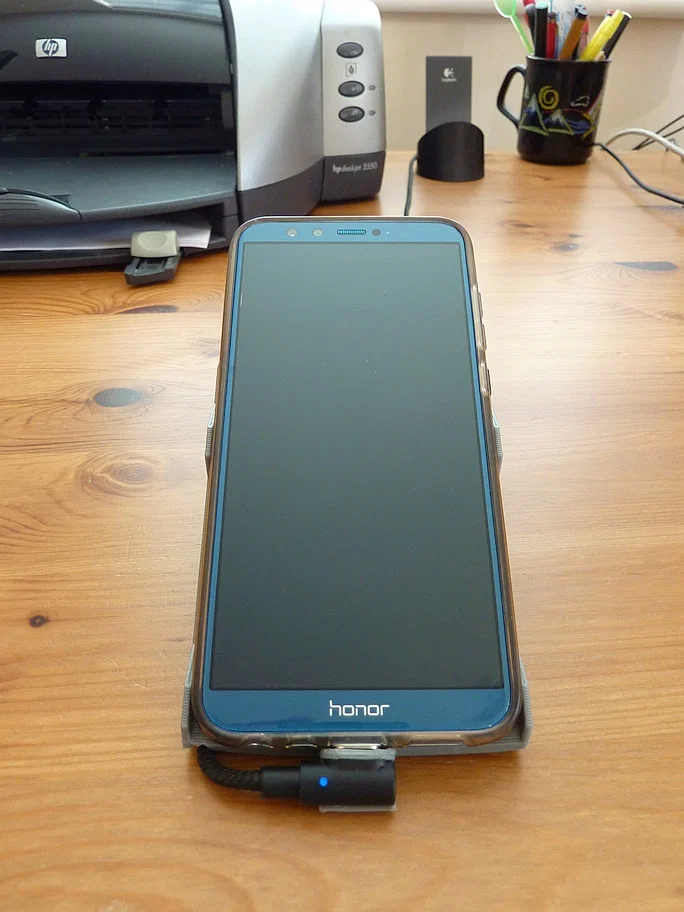

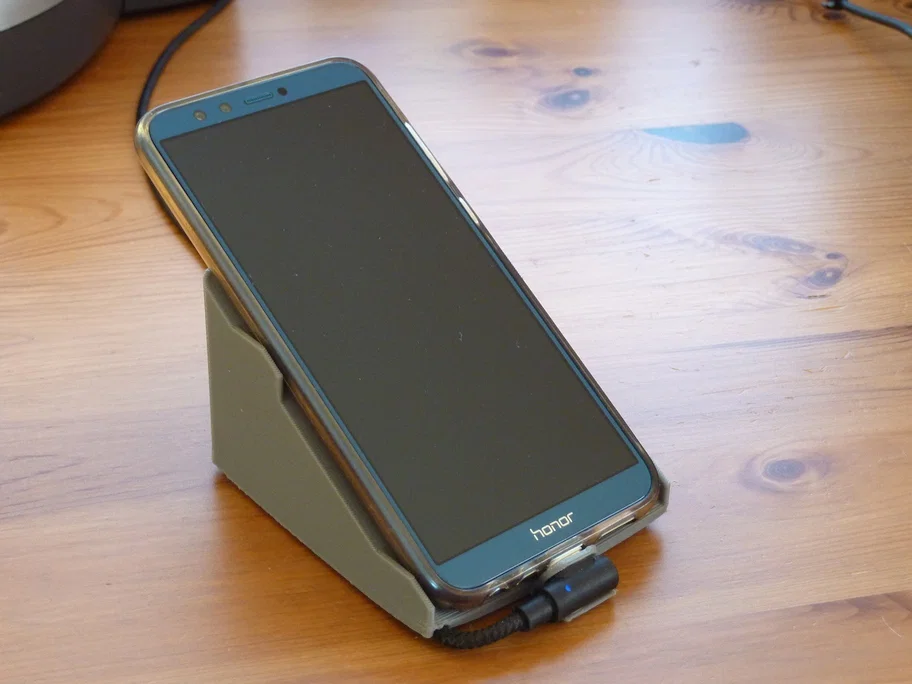

Một cái đế dựng điện thoại để bàn có tích hợp cáp sạc nam châm đầu vuông 90 độ, luồn qua đáy đế rồi đi ra phía sau. Chỉ cần đặt điện thoại lên đế là bắt đầu sạc.

Kích thước được canh theo điện thoại đang dùng ốp này, để chừa trống cảm biến vân tay ở mặt lưng. Bạn có thể sửa online trong Tinkercad để vừa với điện thoại (và ốp) của bạn.

Dán thêm bốn miếng chân cao su dán cao 2.5 mm bên dưới đế để bám chắc hơn.

Xem bản này có phần bệ đặt hẹp hơn để bấm nút hông dễ chịu hơn.

(Tái tham gia cuộc thi Cable Organizers: mình thiết kế cái này để gom gọn một sợi cáp sạc rời — cũng không chắc có đúng ý ban tổ chức không…)

Thiết lập in

Layer height: mình dùng 0.32 mm – nhưng sau tám tháng ngày nào cũng tỳ đầu ngón tay vào cạnh vài lần để nhấc điện thoại ra, mình thấy có vết nứt ở đó, nên có lẽ 0.2 mm sẽ tốt hơn để các lớp “dính” với nhau chặt hơn.
Initial layer height (giả sử các lớp khác 0.32 mm): 0.172 mm để tránh một khe hở nhỏ (ít nhất là trong Cura) giữa bệ đặt điện thoại dốc và phần giữ bộ sạc
Line widths: inner wall & infill 0.4 mm; outer wall & top 0.8 mm (đường kính nozzle của mình là 0.4 mm)

Wall thickness: 1.2 mm (gồm outer 0.8 mm cộng thêm, chỗ nào có không gian thì thêm inner 0.4 mm)
Outer trước inner walls cho phần dốc của bệ.
Mình đặt Z seam ở phía sau cho khuất.

Chỉ dùng 2 lớp top (với layer height 0.32 mm), để tránh phải chạy thêm nhiều đường làm nhịp cầu (bridge) của bệ bị xệ, và để bệ thành phẩm đủ mỏng để hơi “nhún” — cái này chắc cũng tốt khi cứ đặt điện thoại lên lại hoài.
Mình không dùng bottom layers.

Infill:
Mình dùng Cura infill mesh để chia làm hai phần:

• Để bao quanh đường hầm luồn cáp, mình dùng 15% Triangles infill cho phần đáy cao 3.692 mm (tới ngay dưới bệ đặt điện thoại).
• Phần còn lại mình để không infill: bệ đặt điện thoại bridge vẫn ổn; và không có infill thì bệ mỏng sẽ có độ “nhún” nhẹ.

Mình đặt infill mesh lên phần trên thay vì phần dưới, để tránh một bug/tính năng của Cura là phần infill được mesh lại bị in ra trước phần walls.

Supports: không

Mình thiết kế cái này như thế nào

Trong Tinkercad. Sửa online tại đây.
