Giá đỡ GPS Featherweight cho tên lửa mô hình (1/4-20 Threaded Rod)

Tác giả shooter

Lượt tải
34
Lượt thích
3
Lượt coi
364

File 1 499,7 KB

  • Nosecone_Mount_for_Featherweight_Tracker_1777705976.stlSTL · 499,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#363997
Danh mục
DIY
Ngày đăng

Mô tả

Giá đỡ GPS Featherweight cho tên lửa mô hình

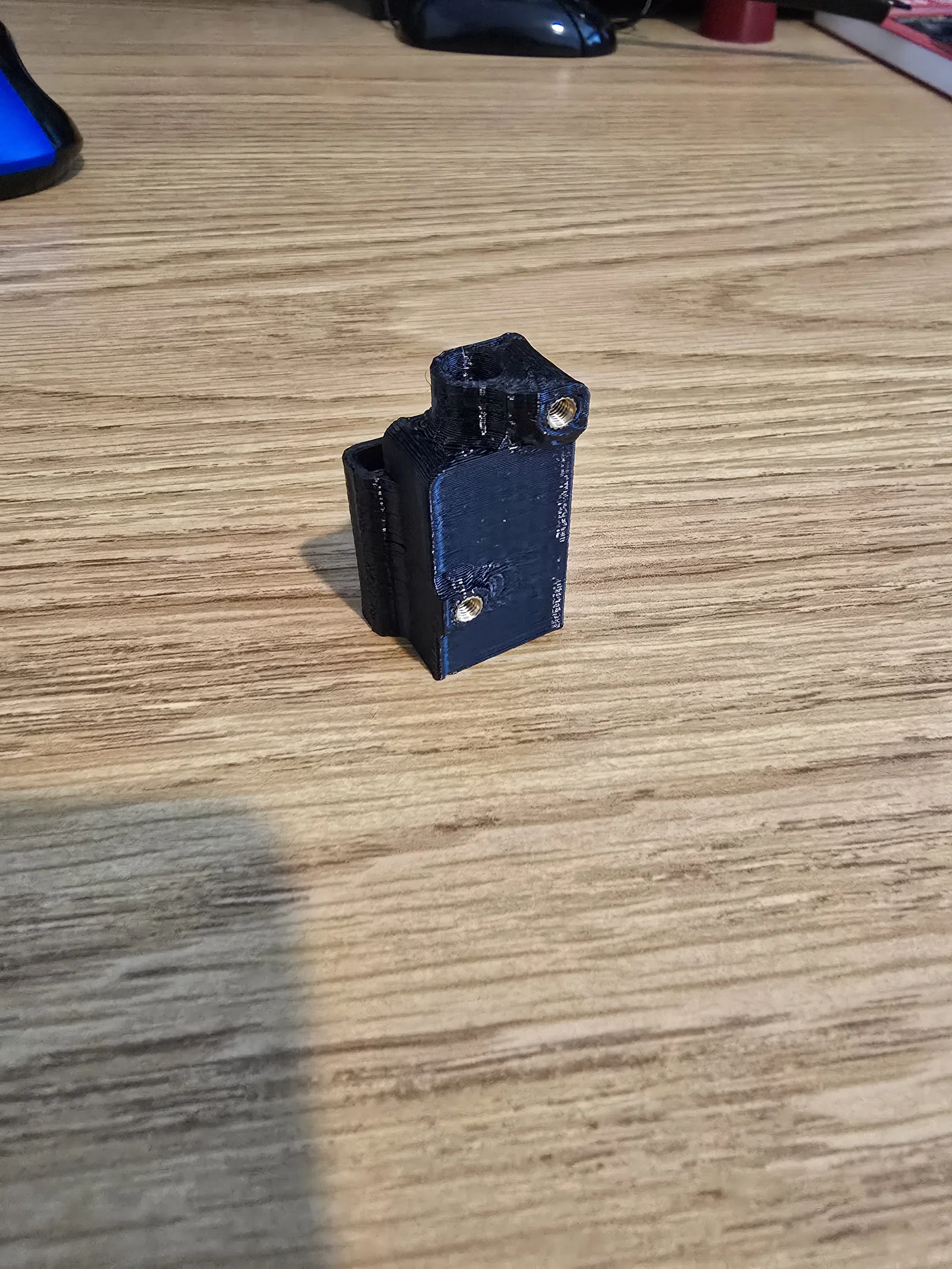

Đây là một giải pháp thiết kế tối ưu dành riêng cho các bạn đam mê tên lửa mô hình, giúp cố định bộ theo dõi GPS Featherweight một cách chắc chắn bên trong phần mũi (nosecone) của tên lửa. Với kích thước gọn nhẹ, giá đỡ này được thiết kế để gắn trực tiếp vào thanh ren 1/4-20 chạy dọc từ đầu mũi tên lửa xuống vách ngăn, đảm bảo thiết bị GPS luôn nằm ở vị trí cố định, không bị xê dịch khi tên lửa bay ở tốc độ cao hoặc chịu áp lực lớn khi bung dù.

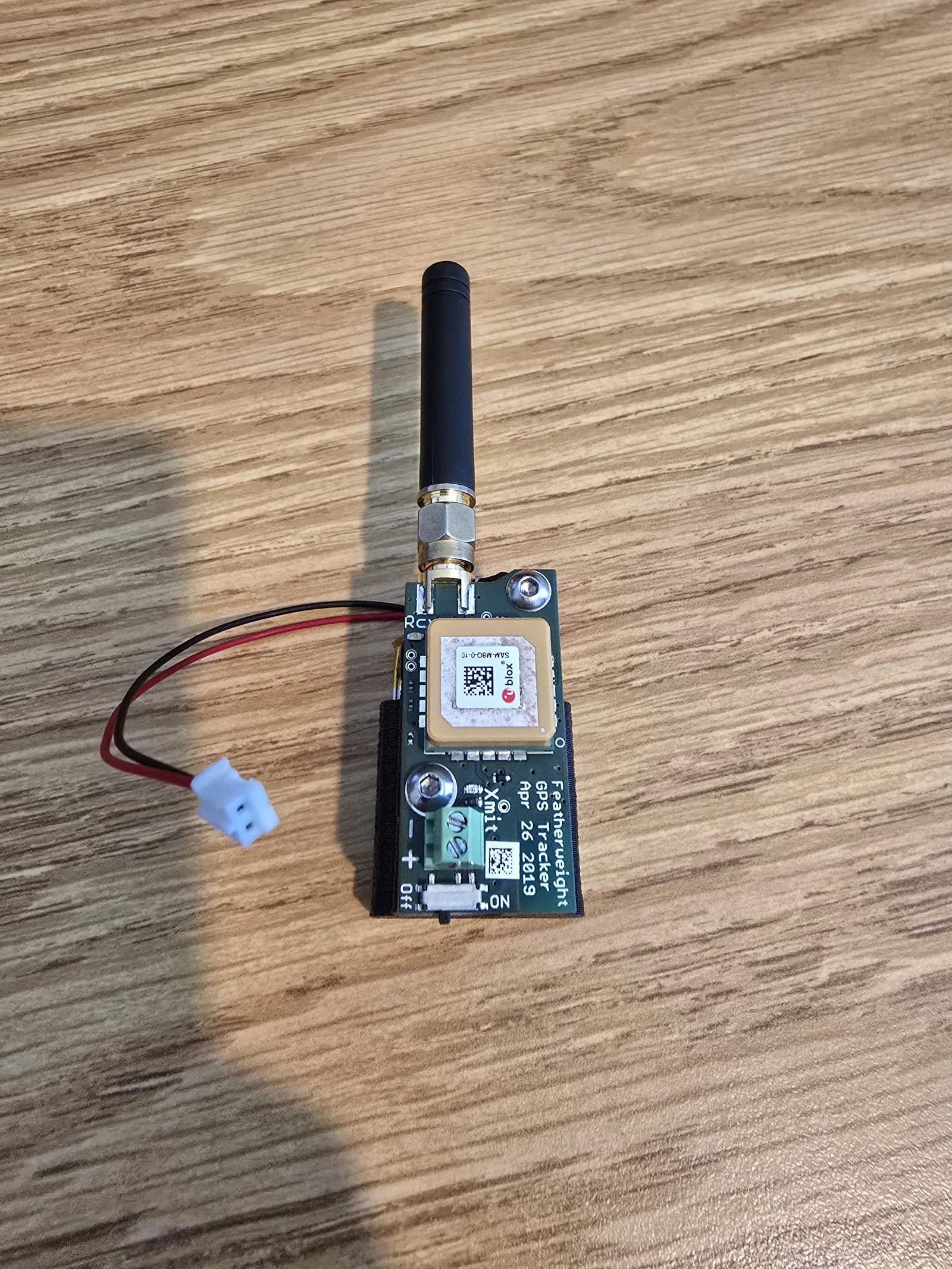

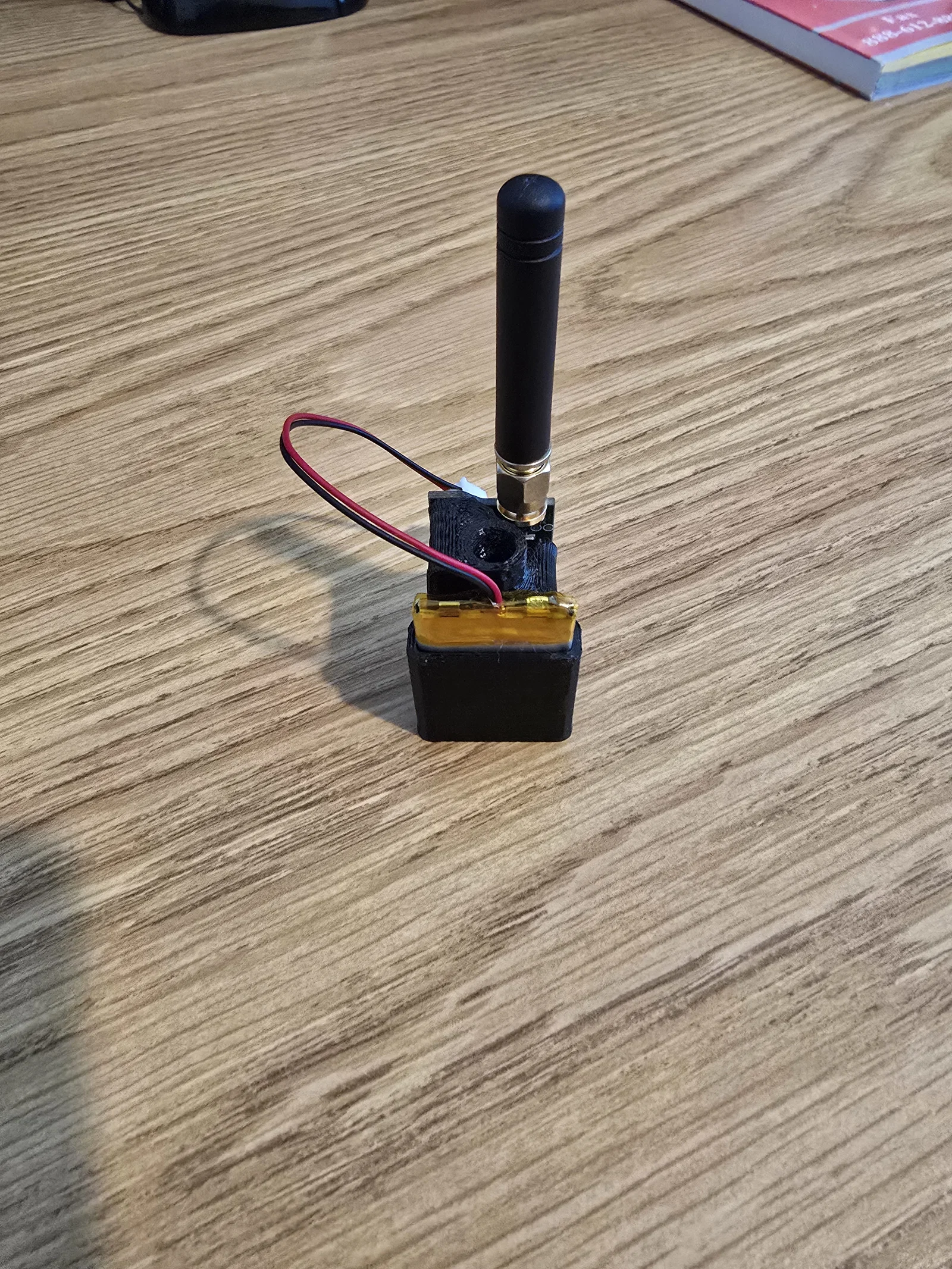

Việc lắp đặt thiết bị theo dõi là cực kỳ quan trọng để bạn có thể định vị và thu hồi tên lửa sau mỗi lần phóng thành công. Giá đỡ được thiết kế thông minh với các rãnh và khoang chứa được tính toán kỹ lưỡng, cho phép bạn cố định bảng mạch GPS và pin một cách gọn gàng. Bạn sẽ cần sử dụng 2 ốc chèn nhiệt M3 (heat set inserts) để lắp đặt, giúp các mối nối ốc vít trở nên cứng cáp và bền bỉ hơn sau nhiều lần sử dụng.

Để đạt được kết quả in 3D tốt nhất cho phụ kiện này, dưới đây là một số lưu ý quan trọng:

  • Chất liệu khuyên dùng: PETG là lựa chọn hàng đầu nhờ độ bền cơ học cao, chịu nhiệt tốt và ít bị biến dạng hơn so với PLA khi đặt trong môi trường khoang tên lửa.
  • Cấu trúc: Thiết kế cần độ cứng cao, do đó hãy sử dụng infill khoảng 30-40% với kiểu dáng lưới hoặc gyroid để phân bổ lực đều.
  • Phụ kiện đi kèm: Đừng quên chuẩn bị sẵn 2 ốc chèn nhiệt (heat set inserts) M3 để đảm bảo khả năng siết ốc chặt chẽ vào khung in.
  • Độ dày lớp in (layer height): Nên in ở mức 0.2mm để đảm bảo sự cân bằng giữa tốc độ và độ chi tiết, đặc biệt là tại các vị trí lỗ ren và khớp nối.
  • Kiểm tra lắp ghép: Trước khi đưa vào sử dụng thực tế, hãy lắp thử thiết bị vào giá đỡ để đảm bảo mọi thứ khít khao, không gây cấn hoặc ảnh hưởng đến linh kiện điện tử.

Sử dụng giá đỡ in 3D này không chỉ giúp bảo vệ thiết bị GPS đắt tiền của bạn mà còn giúp việc setup tên lửa trở nên chuyên nghiệp và nhanh chóng hơn bao giờ hết. Chúc các bạn có những chuyến bay thành công và tìm lại được tên lửa dễ dàng với phụ kiện hữu ích này!

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
499,7 KB
File lớn nhất
499,7 KB
