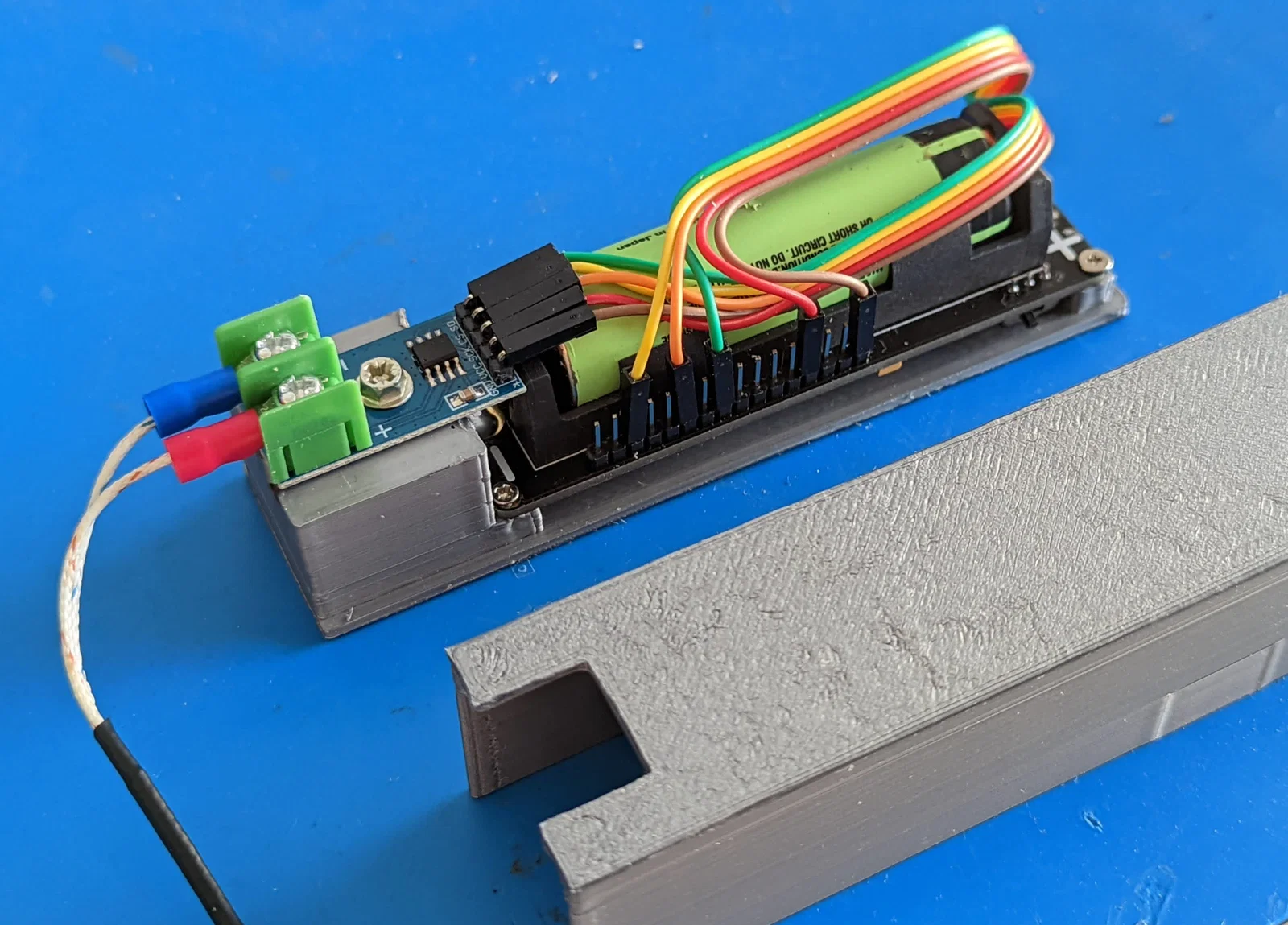

Giá đỡ Wemos D1 18650 + cảm biến nhiệt MAX6675

Mình bắt đầu dự án này vì muốn tìm cách đo nhiệt độ lò nướng pizza tiện hơn, thay vì cứ phải mở cửa lò phía trước rồi chĩa laser hồng ngoại vào tấm đá.

Các phần sau được dùng:

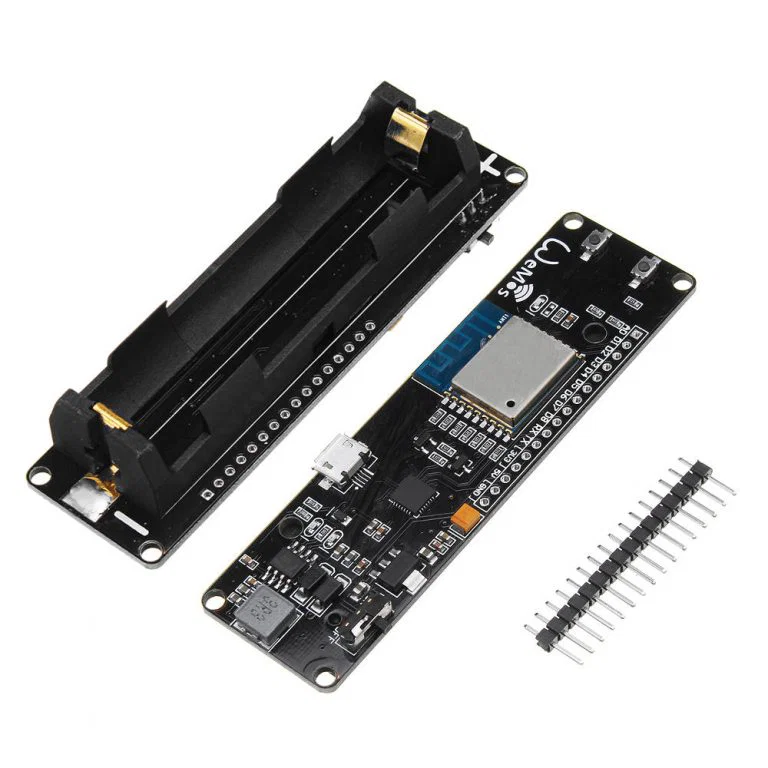

• Wemos D1 / ESP8266 / WROOM-02 / board 18650 (tương tự https://www.ebay.com/itm/384750286779 , bạn sẽ thấy rất nhiều biến thể của loại board này)
• MAX6675 SPI Temperature sensor board + k-type thermocouple (https://www.ebay.com/itm/153786185405 - cũng có cả đống lựa chọn tương tự)
• 1 viên pin 18650 lấy từ pin laptop cũ
• 3x M2 threaded inserts + vài con ốc lặt vặt mình có sẵn để bắt Wemos board. Lưu ý là có một góc không có lỗ bắt vít, vì linh kiện SMD ở mặt dưới của đúng phiên bản board mình dùng nằm quá sát; nên mình dùng cái chốt nhỏ in sẵn đó thay vào.
• 1x M3 threaded insert + một con ốc khác để bắt board MAX6675
• dây jumper female-to-female đi kèm board MAX6675 để nối qua D1

Hiện tại mình flash ESPhome vào board và gửi nhiệt độ về HomeAssistant. Nếu bạn quan tâm thì có thể xem esphome-config trên GitHub của mình: https://github.com/grubFX/esphome-configs/blob/master/wemos18650-max6675.yaml
