Gimbal dẫn filament cho Prusa MK3/4 (Filament guide gimbal)

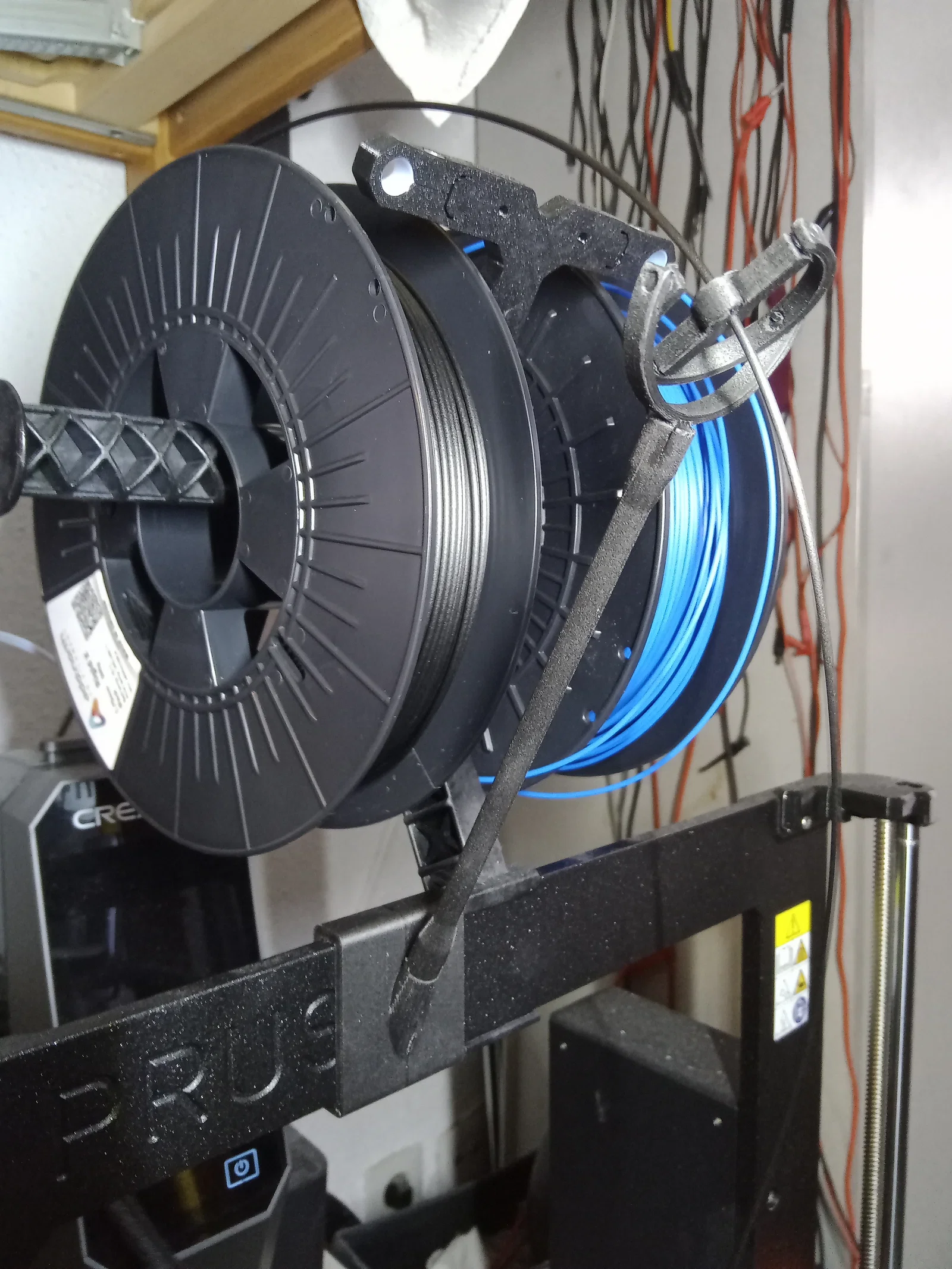

Mình quên luồn filament qua cái guide khi thay filament, bực cái là không thể luồn lại được nếu không unload ra lần nữa. Nên mình thiết kế cái này. Nó có một bên hở và một khe để đưa filament vào, kèm nắp (cap) để giữ và dẫn filament đúng vị trí. Nó còn có thêm một cơ cấu gimbal hơi “dư thừa” để nó tự giữ đúng chỗ mà không tạo lực căng lên filament, nhưng mình thích làm vậy và nhìn cũng hay. Nếu làm một guide cứng với một đoạn ống PTFE thò ra khoảng 100mm mỗi bên thì sẽ dẫn tốt hơn. Nhưng nếu bạn hay đãng trí quên trước quên sau, thì kiểu đó lại phải unload mới nhét vào được.

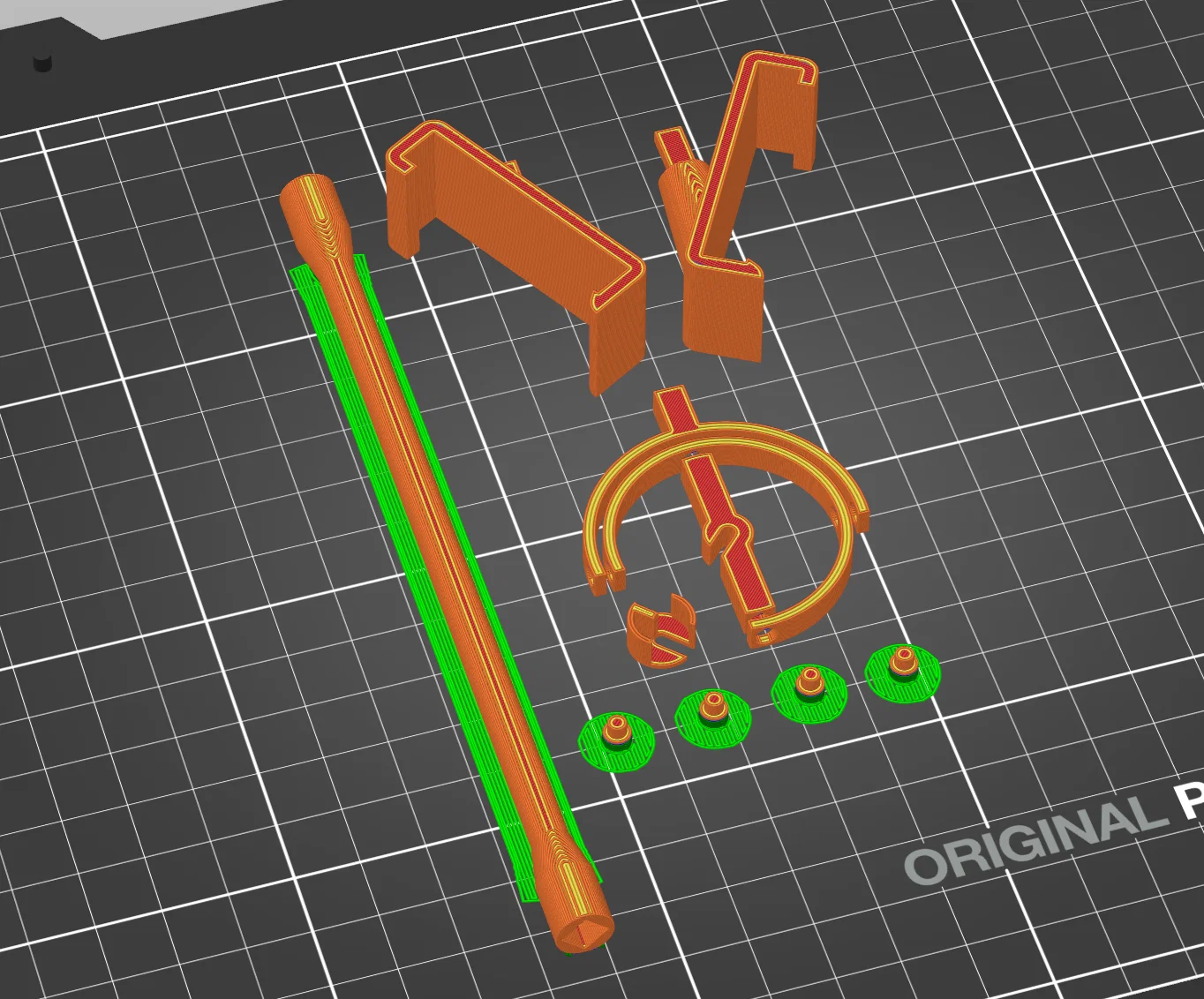

File .stl đã gom sẵn tất cả bộ phận trên cùng một file để in. Khuyến nghị dùng supports kiểu snug, chỉ đặt trên build plate thôi. Cái clamp kẹp vào khung Prusa được chia làm 2 phần, vì in kiểu này thì chi tiết sẽ chắc hơn. Bạn cần dán keo (glue) 2 phần đó lại. Phần boom và gimbal thì chỉ cần ấn dính vào nhau là được; nếu muốn bạn chấm thêm một ít keo ở chỗ đó cũng ok. Bốn cái peg là trục xoay (pivot) cho gimbal, nhớ làm sạch peg và các lỗ trên gimbal cho gọn để nó xoay trơn. Bạn có thể dán cố định chúng nếu muốn (tất nhiên chỉ dán một phía của mỗi cái thôi), nhưng mình thì không làm. Lúc lắp các vòng (rings) vào nhau, nhớ xoay lệch nhau 90° rồi mới lồng, không là sẽ rất khó. Dĩ nhiên đừng dùng lực quá mạnh, và vệ sinh/bavia cho kỹ để nó khớp với nhau nhẹ nhàng. (Làm theo lời mình nói chứ đừng làm như mình làm—bạn có thể thấy trong hình là mình làm nứt cái của mình.) Có thể bạn sẽ cần khoan nới cái guide ra một chút (bằng mũi khoan 2mm) để tránh filament bị kẹt/cạ.
