Cubic Clearance Tester - Công cụ kiểm tra dung sai in 3D chuẩn xác

Công cụ kiểm tra khe hở (Cubic clearance tester)

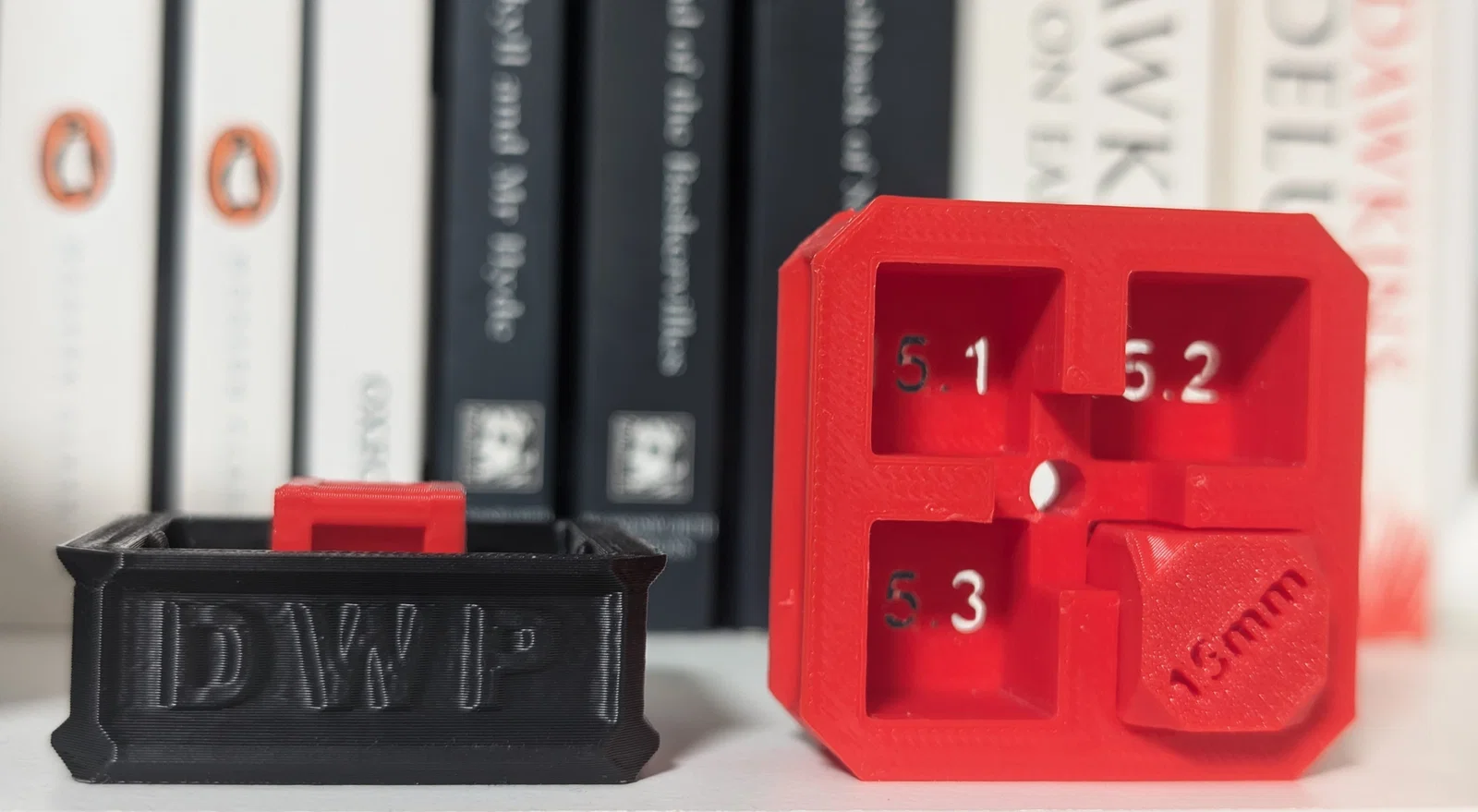

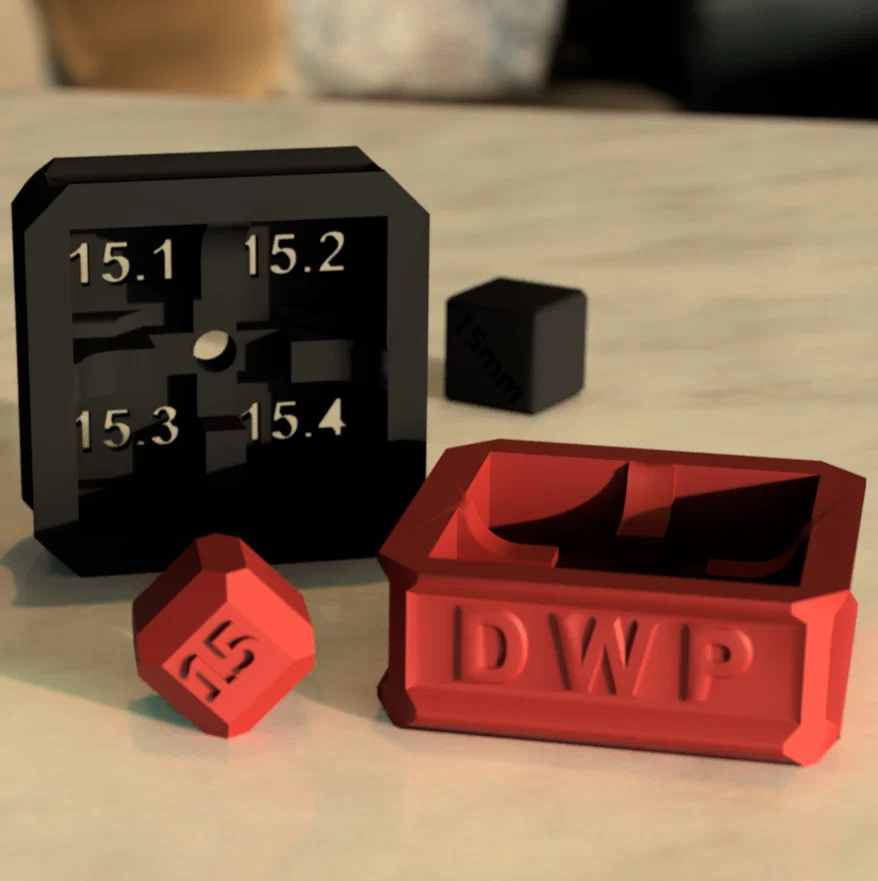

Khi bạn mới bước chân vào thế giới in 3D, một trong những thách thức lớn nhất là làm sao để các chi tiết lắp ghép với nhau một cách hoàn hảo, không quá lỏng lẻo mà cũng không quá chặt. Công cụ kiểm tra khe hở (Cubic clearance tester) chính là "trợ thủ" đắc lực giúp bạn đo đạc chính xác độ dung sai của máy in. Bộ công cụ này bao gồm một khuôn đế với các ngăn được thiết kế chuyên biệt và một khối lập phương 15mm đi kèm, cho phép bạn thử nghiệm độ khớp từ 0.1mm đến 0.4mm một cách trực quan và đơn giản nhất.

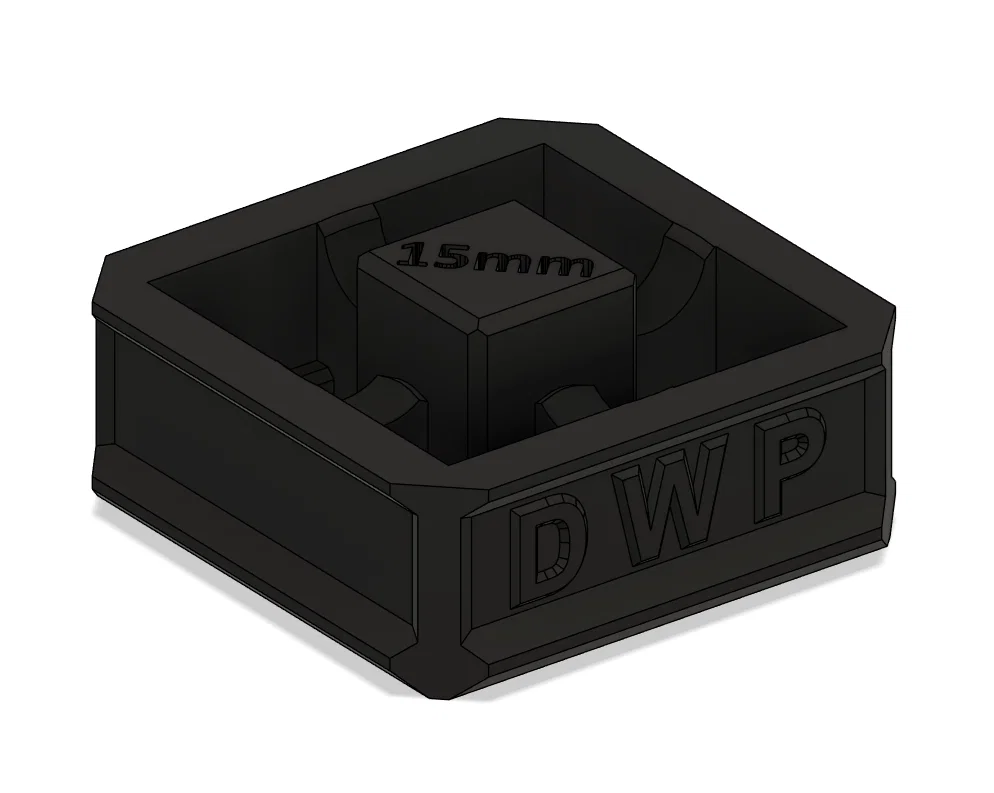

Việc sử dụng mô hình này rất đơn giản: bạn chỉ cần in cả hai bộ phận, sau đó thử đặt khối lập phương 15mm vào từng ngăn tương ứng trên đế để kiểm tra mức độ vừa vặn. Bằng cách quan sát kết quả thực tế, bạn sẽ hiểu rõ hơn về khả năng bù trừ dung sai (horizontal expansion) của máy in nhà mình. Đây là bước chuẩn bị cực kỳ quan trọng nếu bạn có ý định in những món đồ lắp ghép cơ khí, các loại hộp đựng có nắp hay các khớp nối khớp nối in 3D mà không cần đến sự hỗ trợ của keo dán.

Dưới đây là một số đặc điểm nổi bật và lưu ý kỹ thuật để bạn có bản in chuẩn xác nhất:

• Kiểm tra dung sai: Hỗ trợ đo lường chính xác các khe hở từ 0.1mm đến 0.4mm, giúp bạn hiệu chỉnh máy in tối ưu nhất.

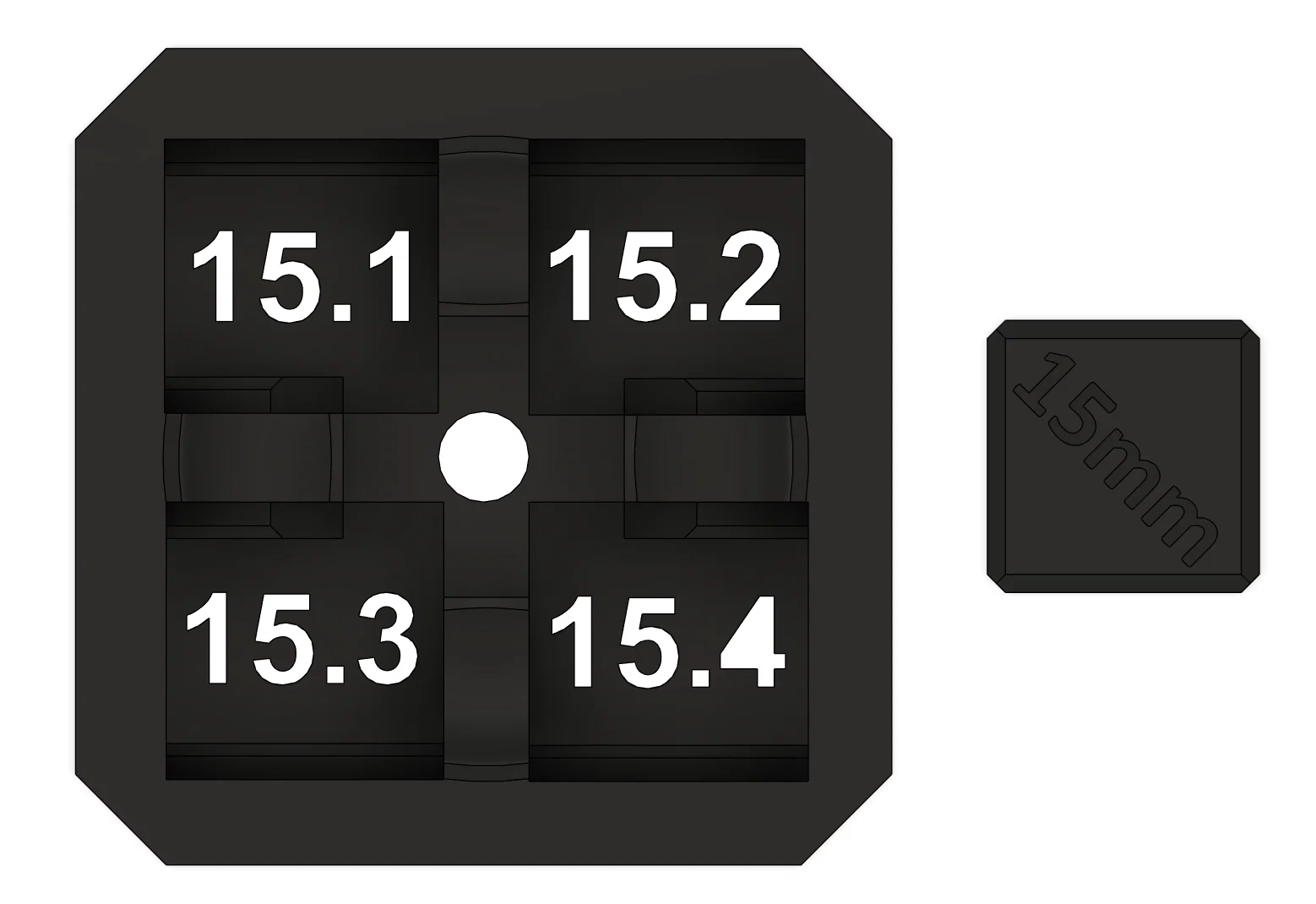

• Thiết kế trực quan: Các thông số được khắc sẵn trên đế, giúp bạn dễ dàng theo dõi và ghi chép lại kết quả thử nghiệm cho các lần in sau.
• Tối ưu vật liệu: Chỉ nên sử dụng nhựa PLA hoặc PLA+ thông dụng để kiểm tra, giúp tiết kiệm chi phí mà vẫn đảm bảo độ chính xác của kích thước.
• Cài đặt In 3D: Sử dụng độ dày lớp in (layer height) 0.2mm để cân bằng tốt nhất giữa độ phân giải và thời gian in. Đối với infill, bạn chỉ cần để 4% cho phần đế và 5% cho khối lập phương là quá đủ để sản phẩm bền chắc.
• Thời gian in nhanh chóng: Với cấu trúc đơn giản, bạn chỉ mất khoảng 35 phút để hoàn thành một bộ test hoàn chỉnh trên các dòng máy phổ biến như Ender3 v3 KE.
• Tip nhỏ: Nếu khối lập phương quá chặt hoặc quá lỏng ở các nấc đo, hãy điều chỉnh lại thông số 'Horizontal Expansion' hoặc 'XY Size Compensation' trong phần mềm slicer của bạn.

Hy vọng rằng mô hình này sẽ giúp bạn tinh chỉnh chiếc máy in 3D của mình trở nên hoàn hảo hơn, biến việc in ấn trở nên dễ dàng và thú vị hơn bao giờ hết.
