Giá rack 1U cho Raspberry Pi & khay OLED (Remix)

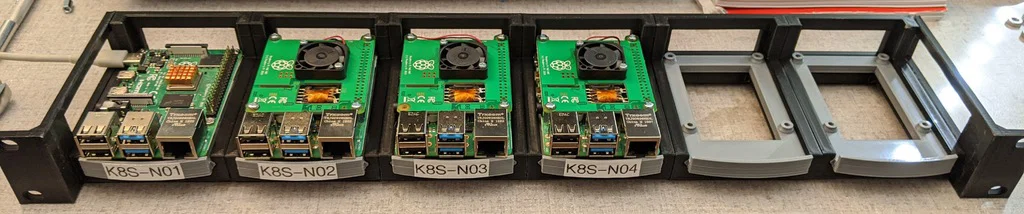

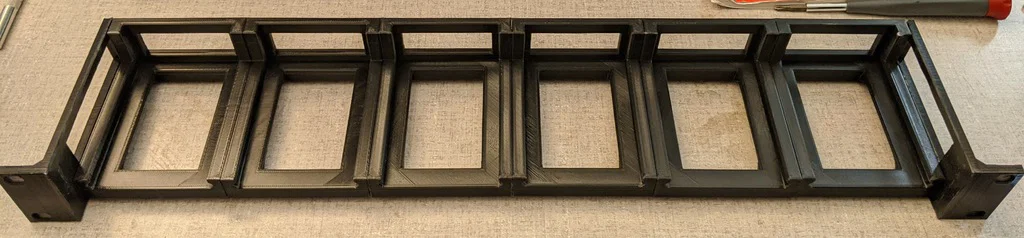

Đây là bản remix từ bản remix của russross'. Mình thấy ở thiết kế 1U dùng 2 thanh (2 rod) thì các cấu trúc hai bên gần như không tăng thêm độ cứng đáng kể, mà lại làm tăng thời gian in và lượng support cần dùng. Sau khi bỏ phần đó đi và tăng độ dốc 45 độ của phần “chân (feet)”, mẫu có thể in dựng đứng không cần supports, chỉ còn vài đoạn bridge ngắn ở phía trên.

Tải file “tray” và “ears” bản gốc từ remix ban đầu tại đây: https://www.thingiverse.com/thing:4125055/files

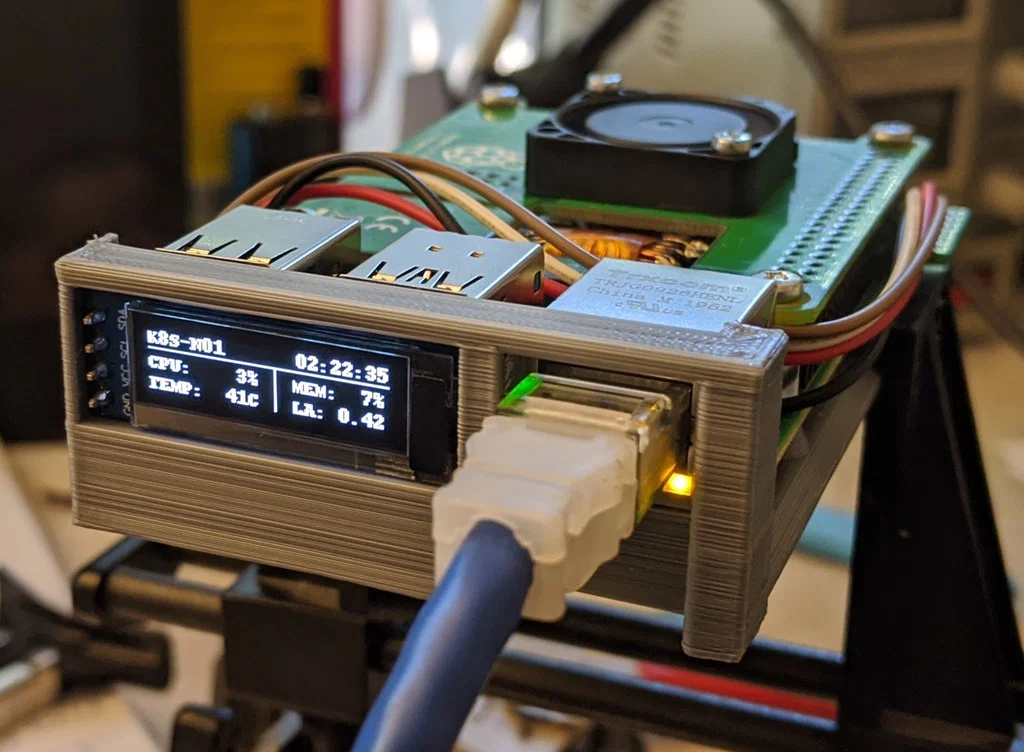

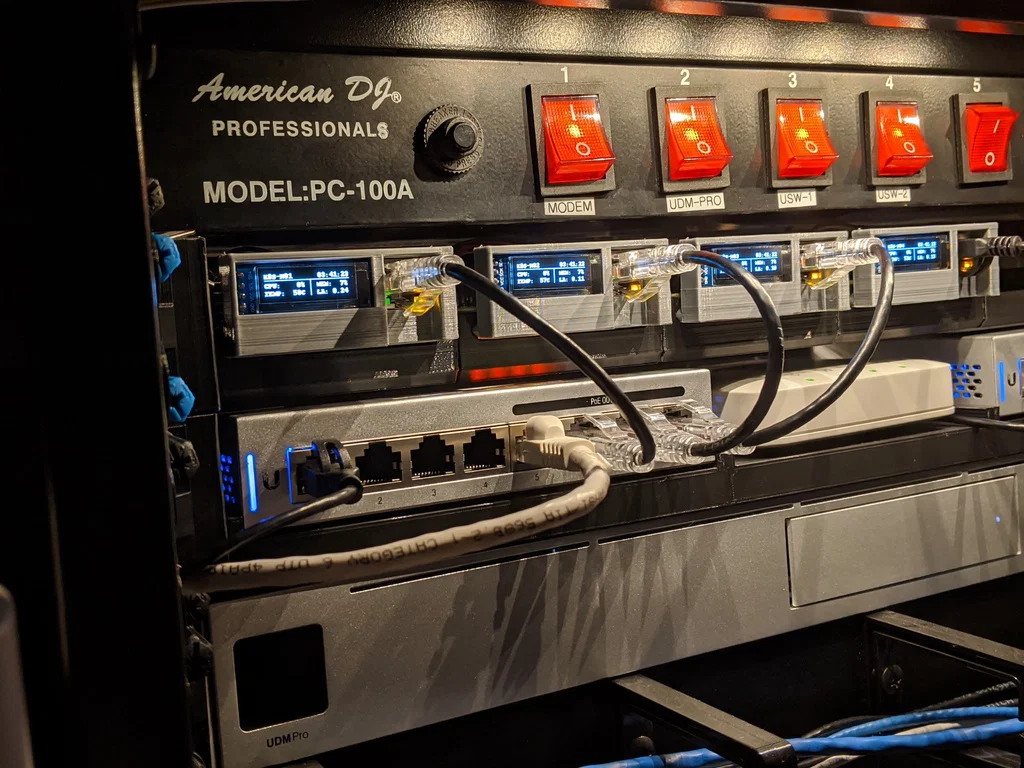

Edit: Đã thêm một tray remix có tích hợp màn hình OLED nhỏ ở mặt trước. Nếu bạn muốn một ngàm OLED kiểu “cắm vào” để dùng với tray bản gốc, bạn có thể tìm tại , kèm theo vị trí bài hướng dẫn cách setup màn hình.

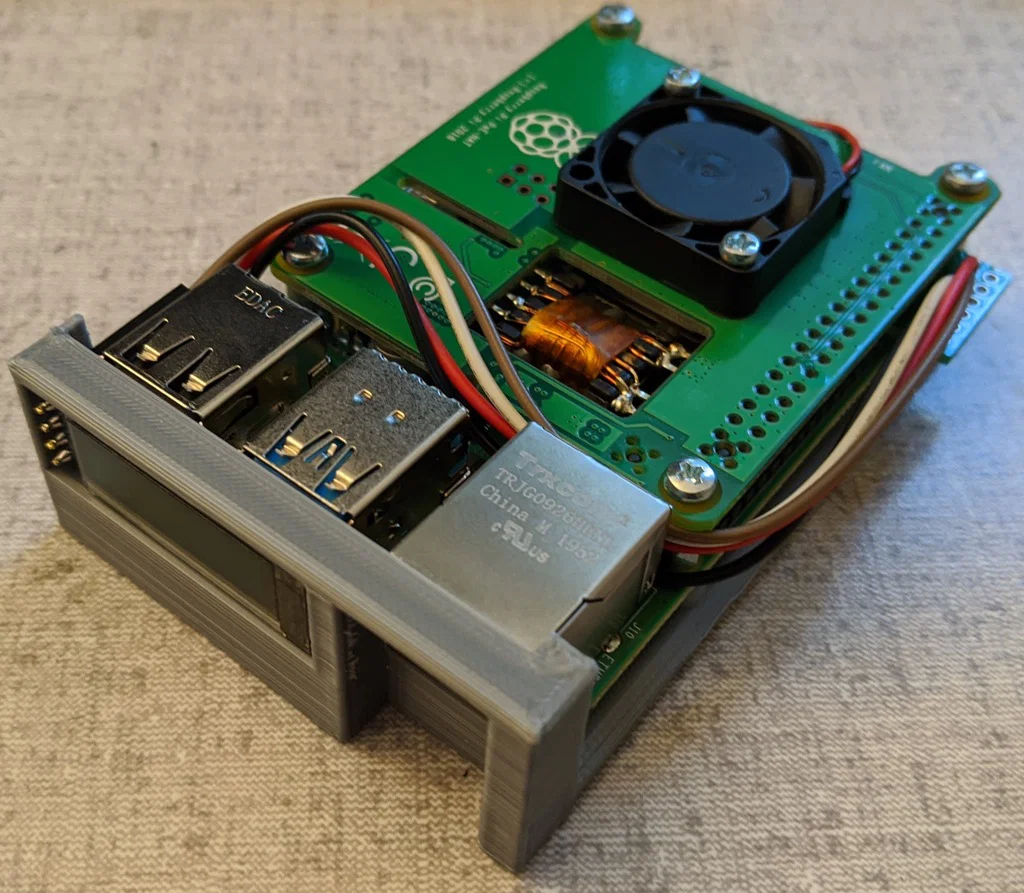

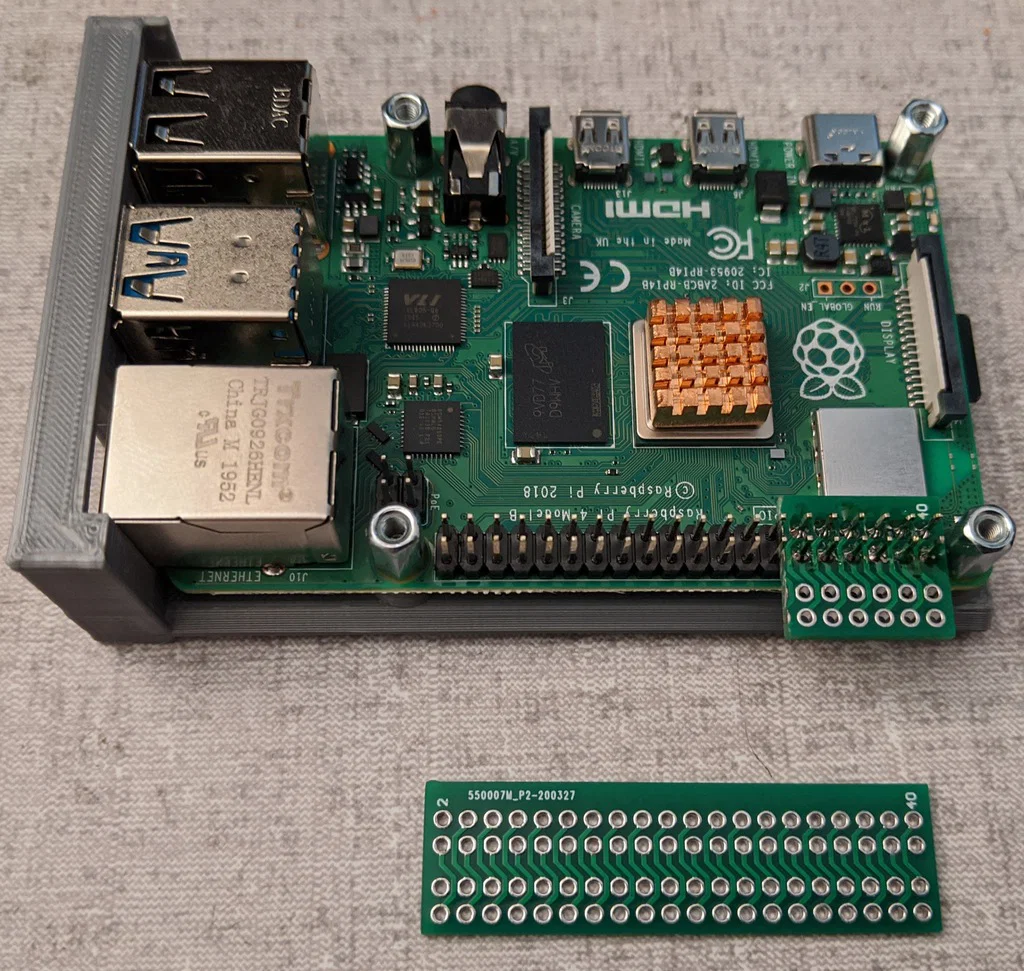

Note: Vì dùng PoE Hat chính hãng sẽ che các chân GPIO cần thiết, nên mình dùng một breakout board cắt làm 3 phần để có thể hàn jumper mà không bị vướng vào chính cái hat. Cách này chạy ổn với bản rack mount remix của mình (đã bỏ hai bên), giúp có thêm khoảng trống bên trái và bên phải của Pi.

Print Settings

• Supports: Không quan trọng
• Resolution: 0.2
• Infill: 25

Note: Nếu bridging không phải vấn đề, có thể in dựng đứng hoặc in nằm. Nếu không thì nên in nằm kèm supports.
