Vẽ Spirograph Sand Art bằng Arduino UNO (in 3D)
Mẫu spirograph sand art in 3D dùng Arduino UNO, stepper 28BYJ-48 và driver ULN2003 để kéo nam châm vẽ hoạ tiết trên cát. Lắp ráp cần vít M3 và nam châm 2x4mm, lưu ý đúng cực khi gắn.
156
Lượt Xem
3
Lượt Thích
24
Lượt Tải
Cập Nhật May 02, 2026
Mô tả

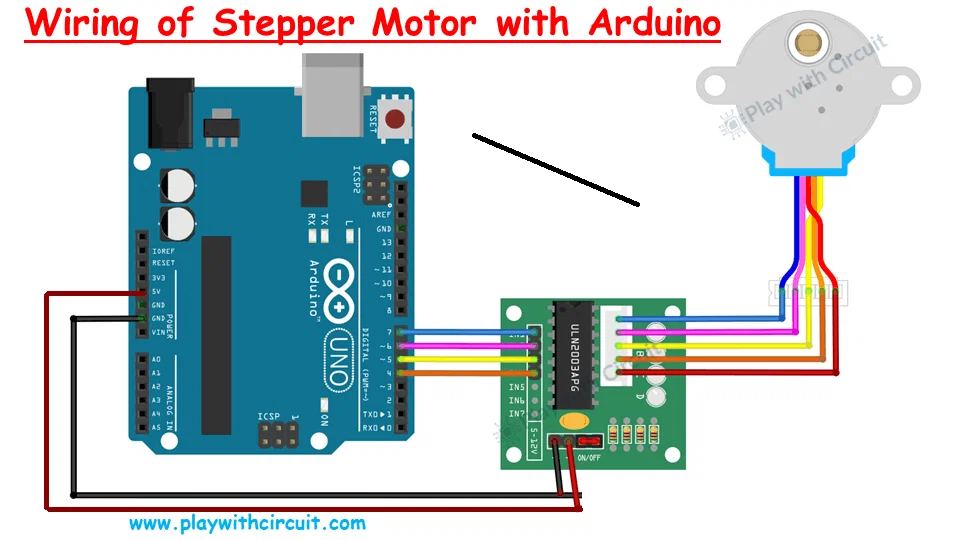

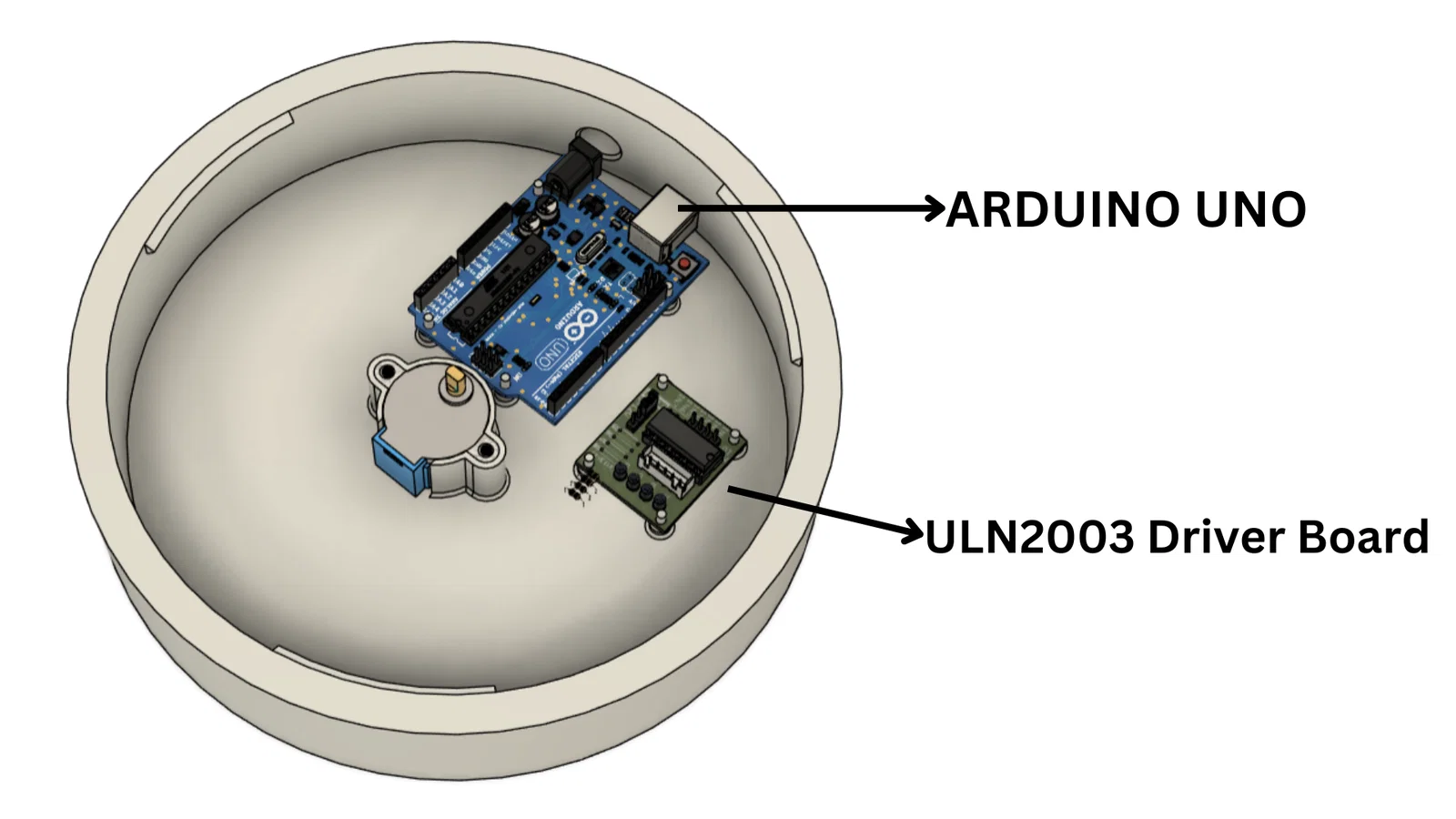

Lắp ráp model cần 6 vít M3 và 5 nam châm 2mmx4mm, Arduino UNO, stepper motor 28BYJ-48 và driver ULN2003.

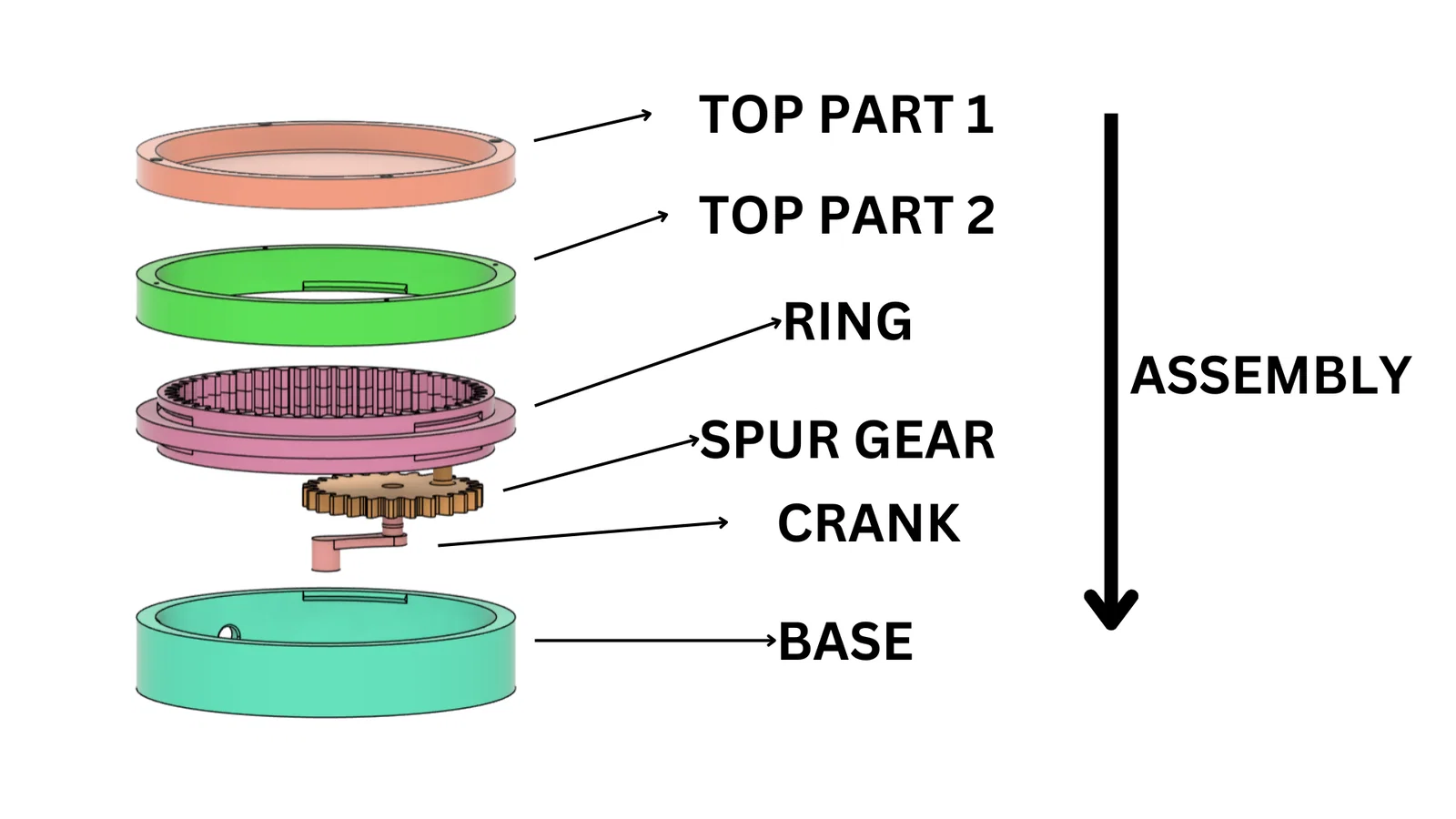

4 nam châm sẽ được đặt vào các rãnh có sẵn trên CRANK (và nhớ canh đúng cực của nam châm khi đặt vào rãnh để chúng không đẩy nhau.)

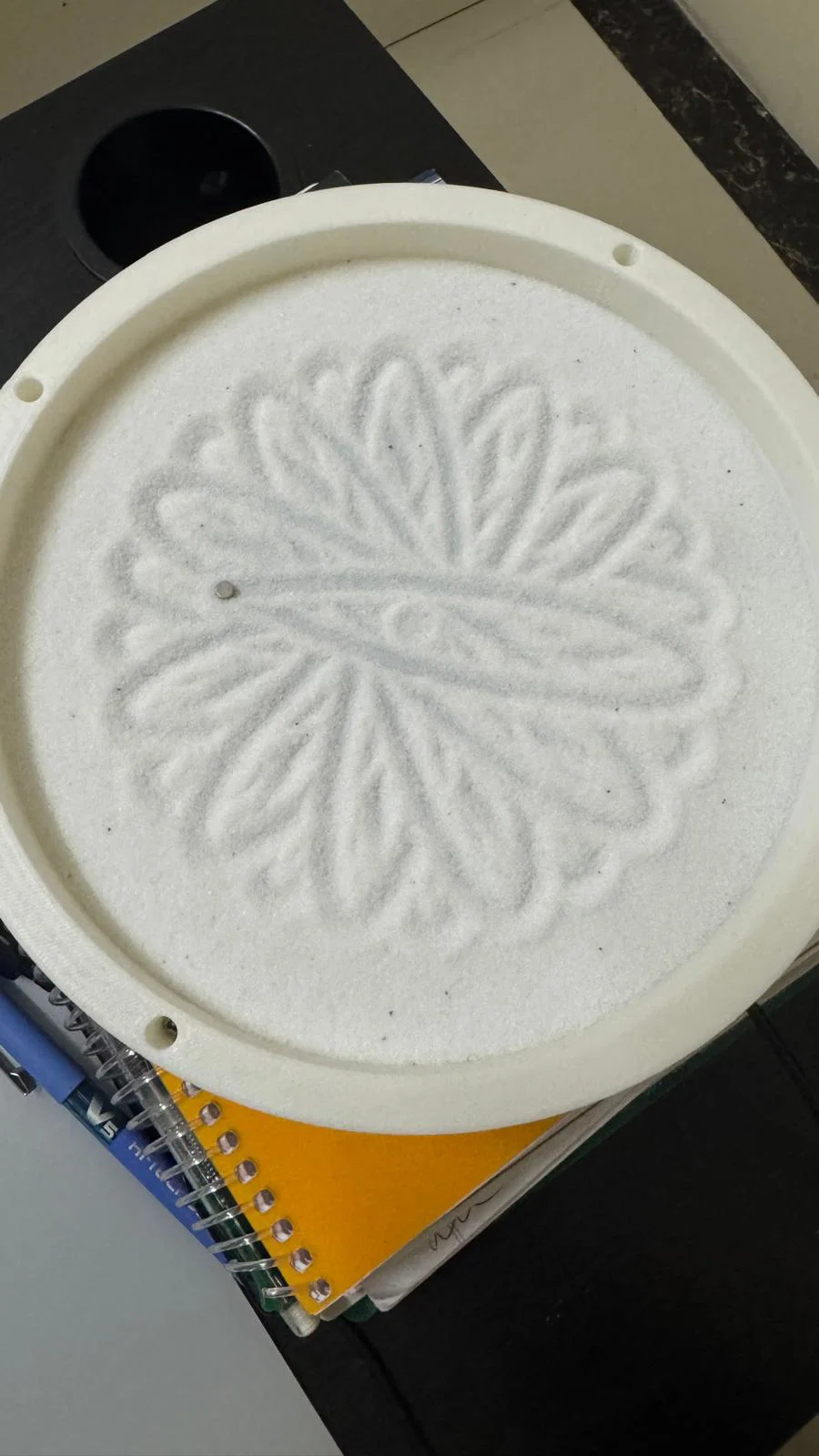

Mình dùng cát trắng để tạo hoạ tiết được nam châm “vẽ” ra. Các nam châm bên dưới tấm top plate sẽ hút nam châm đặt trên lớp cát.
Arduino có thể cấp nguồn ngoài bằng adapter 5V.
