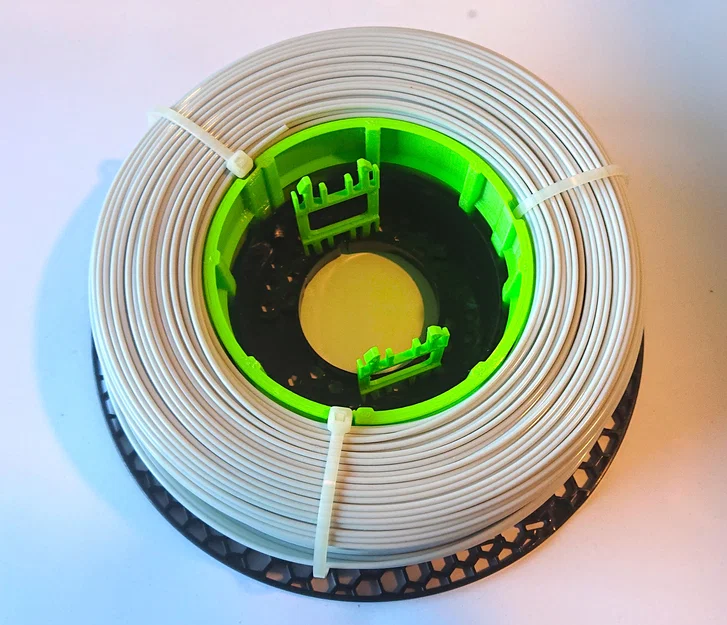

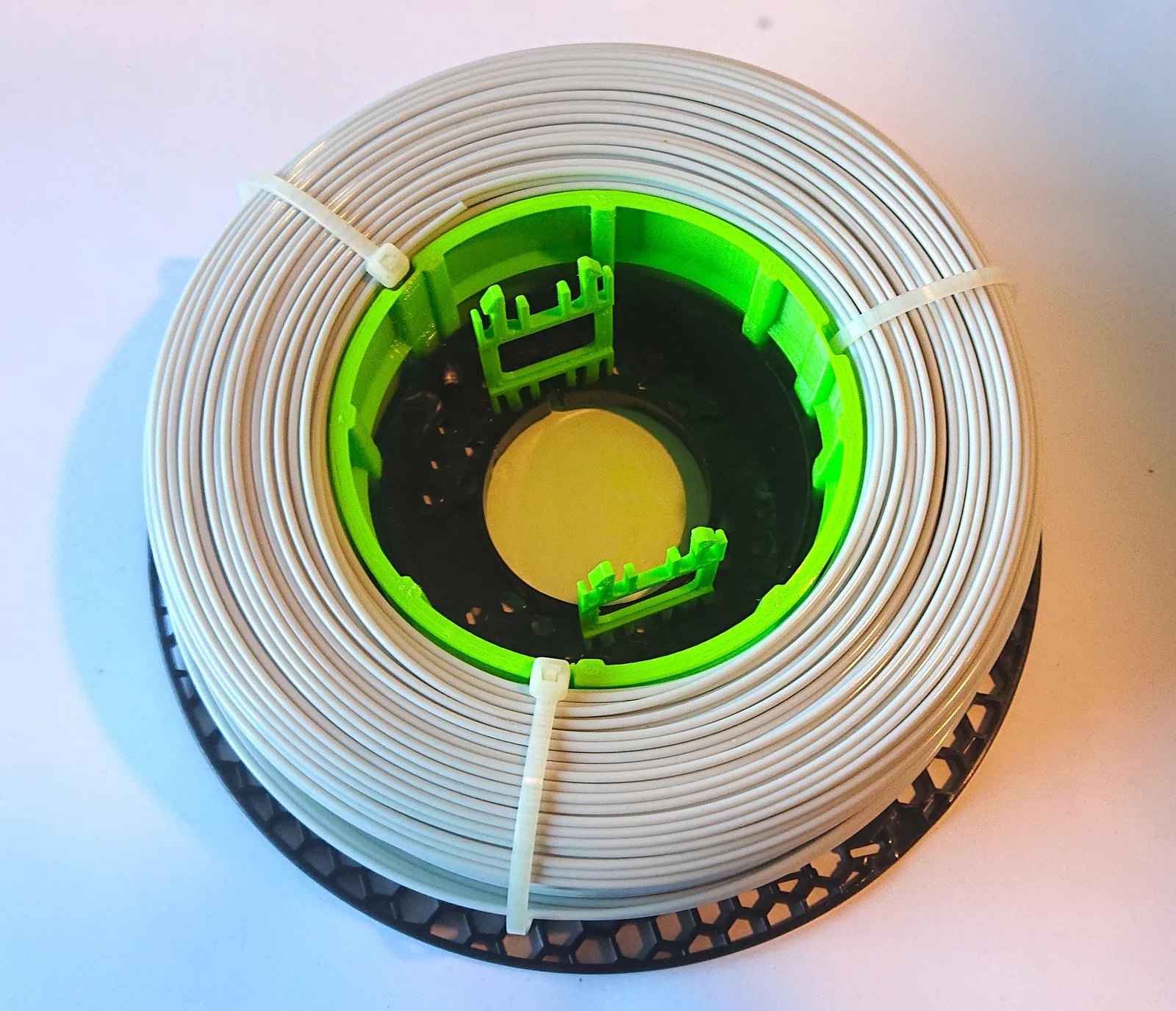

Adapter Master spool/Prusament (tối giản): vòng + kẹp cho refill spool

Cập nhật:
- Tháng 12/2024: phiên bản mới nhất của refill spool FormFutura có lõi carton (cardboard core) nên sẽ không còn vừa với adapter này nữa.

Mô tả:
Mình xem qua khá nhiều adapter cho refill spool dùng lại hai mặt bích (flanges) từ spool Prusament rỗng. Đa số có mấy con ốc/nut to lồi ra ngoài: mình muốn làm gọn nhẹ hơn và cố gắng dùng ít filament nhất có thể.

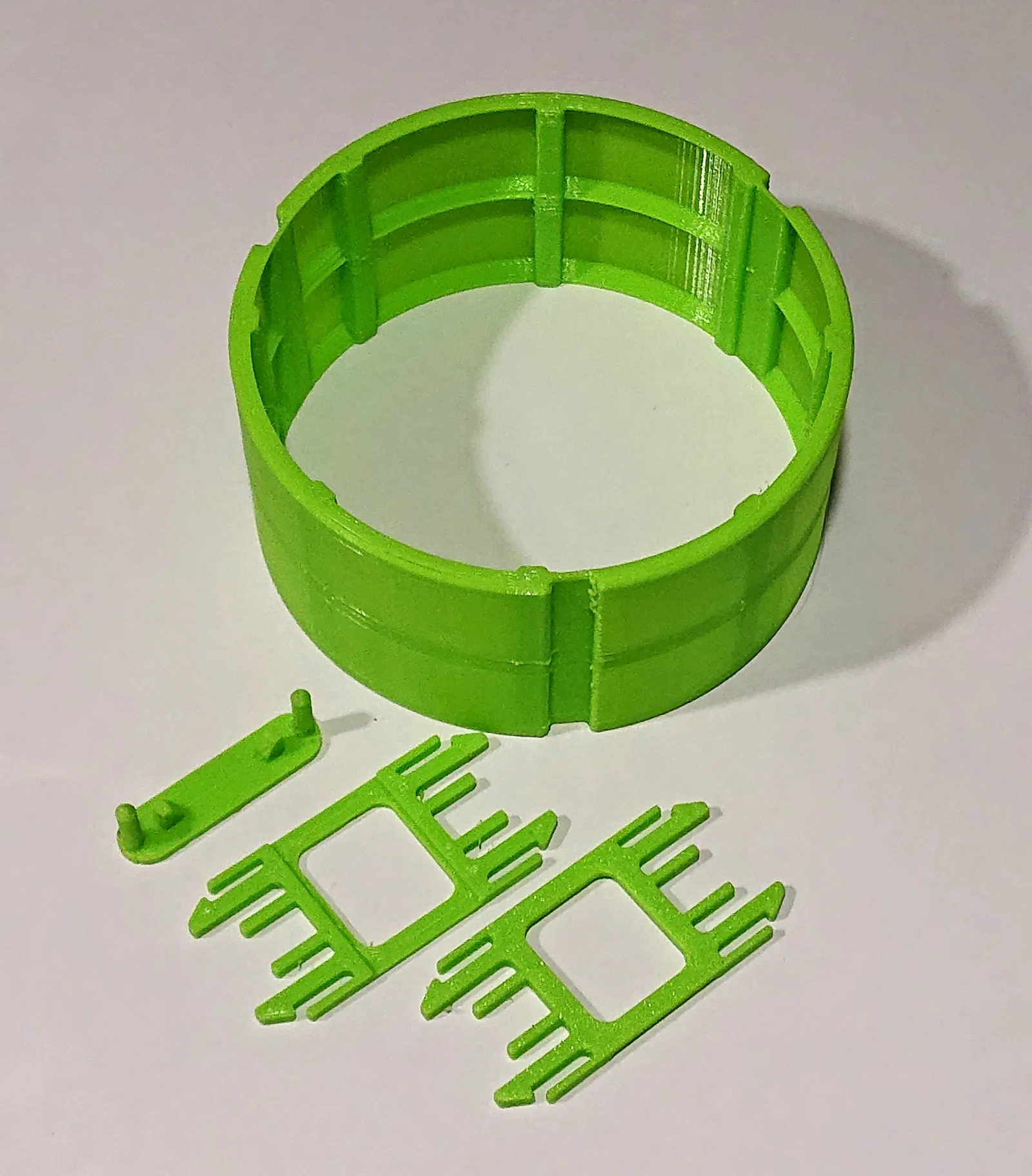

Vòng adapter (adapterring) chỉ dày 0.6mm; cộng với các gân (ribs) thì lại chắc bất ngờ. Spool được giữ lại bằng 2 cái kẹp (clips) bấm “snap” vào các lỗ lục giác (hexagon holes) trên flanges.

Bề rộng của vòng nằm ngay trong tên file:
- 47mm (FormFutura bản cũ: bị hẹp quá, nên dùng 49mm)
- 49mm cho FormFutura (sẽ không vừa loại refill-spool mới nhất có lõi carton).
- 51mm cho Fiberlogy.
- 56mm theo yêu cầu của Mathysek.
Mình cũng thêm phiên bản kẹp hơi hẹp hơn (cho 47 và 49mm).
Nếu bạn cần bề rộng khác thì cứ nhắn mình. Hoặc bạn có thể scale theo trục Z trong slicer.

In ấn
Mình in bằng PETG với nozzle 0.4mm, extrusion width 0.6mm, không cần supports.
Infill 100%; cái này chỉ ảnh hưởng tới clips và dụng cụ đẩy (pusher tool); phần ring trong model 3D là rỗng.
Ring + clips chỉ tốn khoảng 25g filament, chạy 150% speed thì in khoảng 1h30.

Lắp ráp

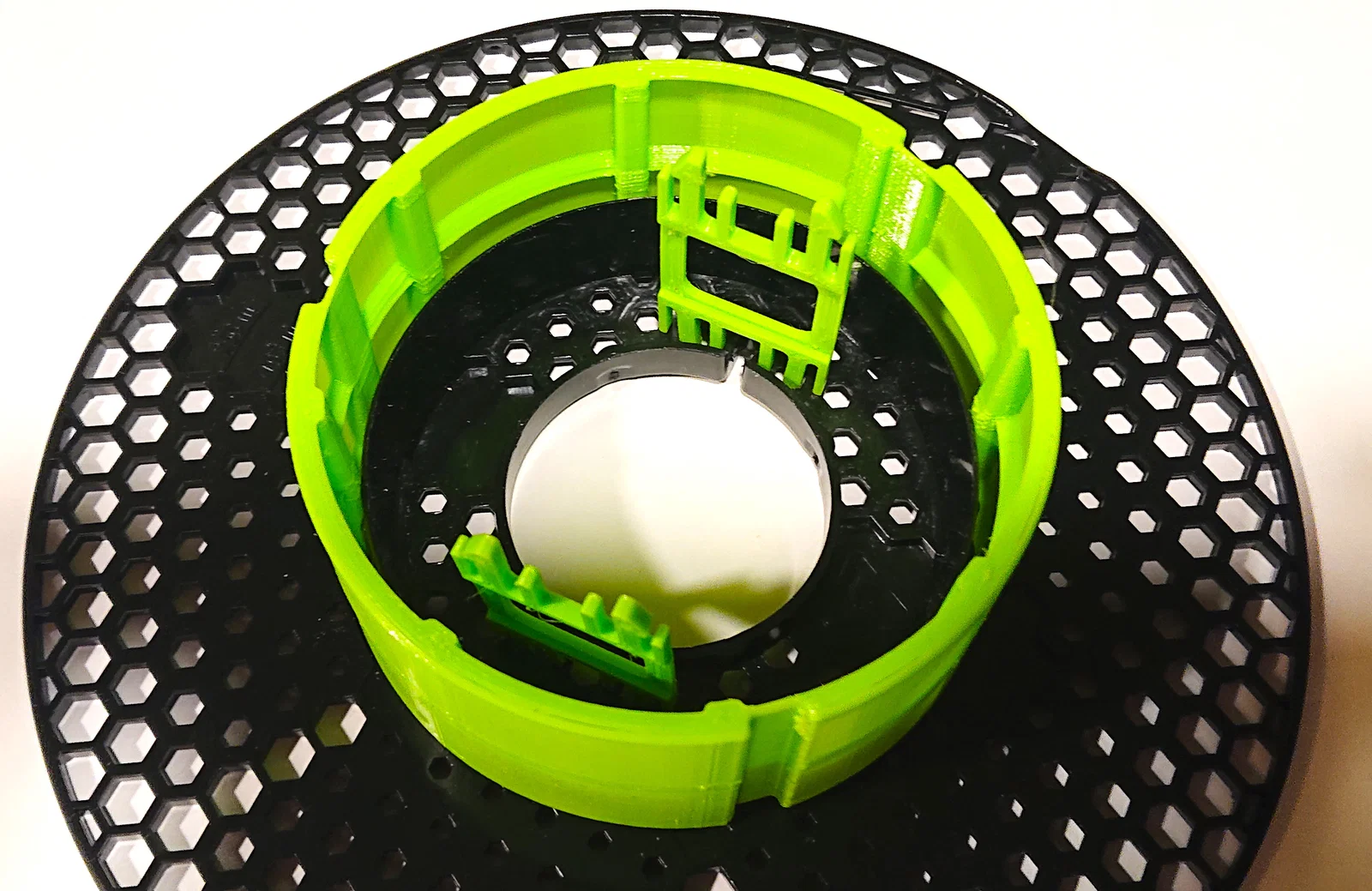

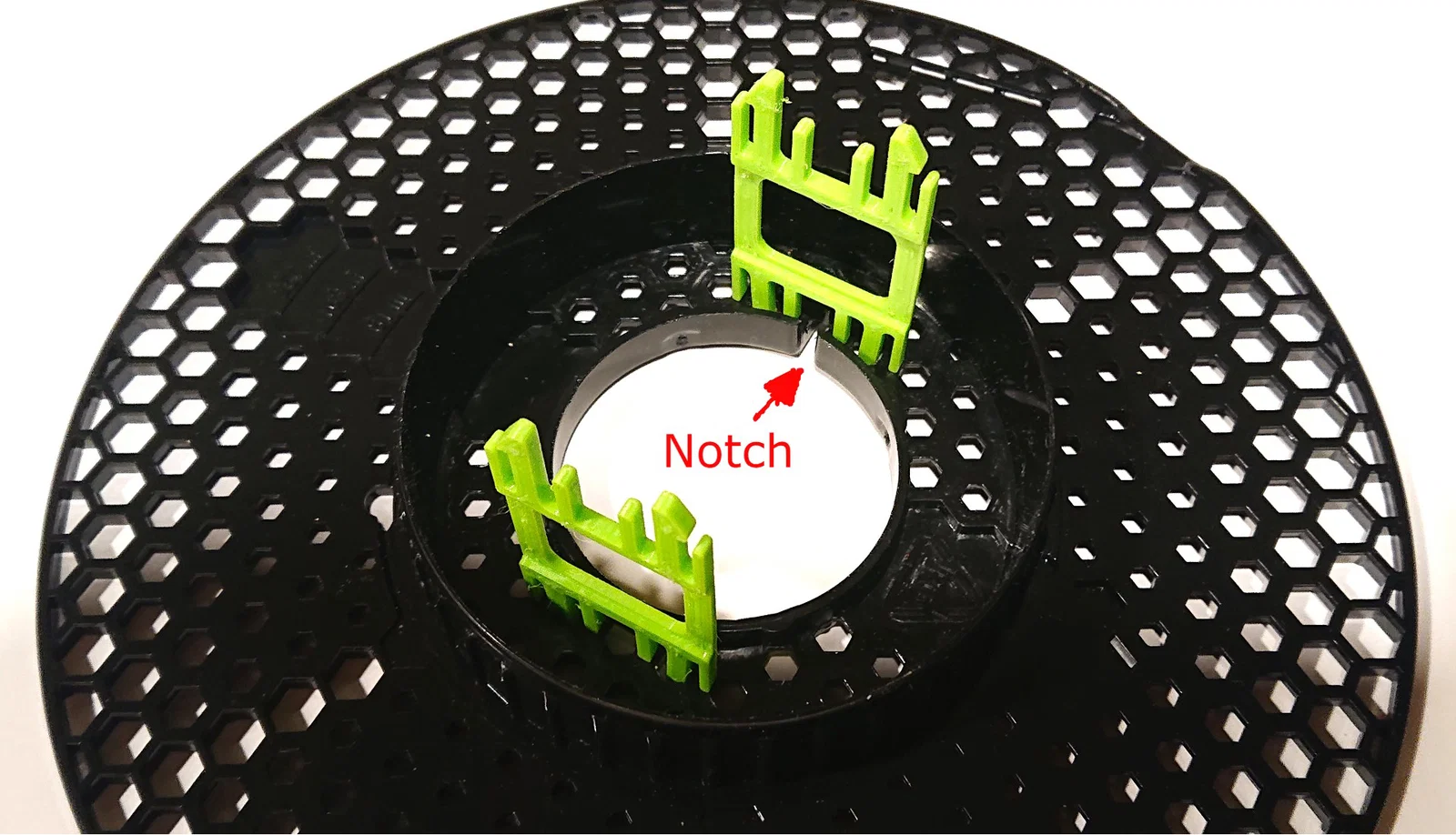

Chắc nhìn là hiểu ngay, chỉ cần canh sao cho phần giữa của một cái clip thẳng hàng với cái rãnh nhỏ (notch) trên Prusament flange. Cái clip còn lại gắn ở phía đối diện của hub. Đặt ring lên flange rồi đẩy flange thứ hai vào ring và các clips.

Clips có thể tháo ra bằng cách ấn bằng đầu ngón tay; để tiện thì mình có kèm một cái pusher tool nhỏ.
Nếu spool đặt nằm trên bàn chẳng hạn, có thể có rủi ro nhỏ là clips bị tuột nếu bạn ấn vào cuộn. Để tránh, chỉ cần dùng kềm cắt sát (flush cutter) cắt cho nó ngang bằng với flange. Lúc đó pusher tool sẽ càng hữu ích khi tới lúc nạp lại spool rỗng.

Rất hoan nghênh mọi góp ý và đề xuất cải tiến, cho mình biết model chạy ổn với bạn không nha.

Bart
