Hộp gắn tường hở lưng (Open Backed Wall Box)
Hộp gắn tường dạng hở lưng kiểu pattress để che cáp mạng bọc giáp và hộp nối, kích thước 150×70×25mm. Lỗ bắt tường M4 countersunk, nắp dùng vít M3 10mm; khuyến nghị in PETG với Prusa Mk4S.
Mô tả

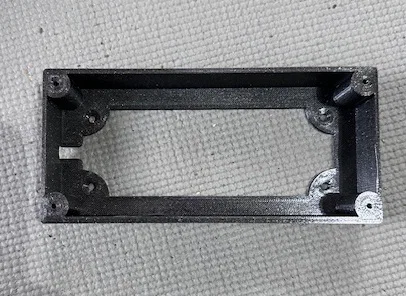

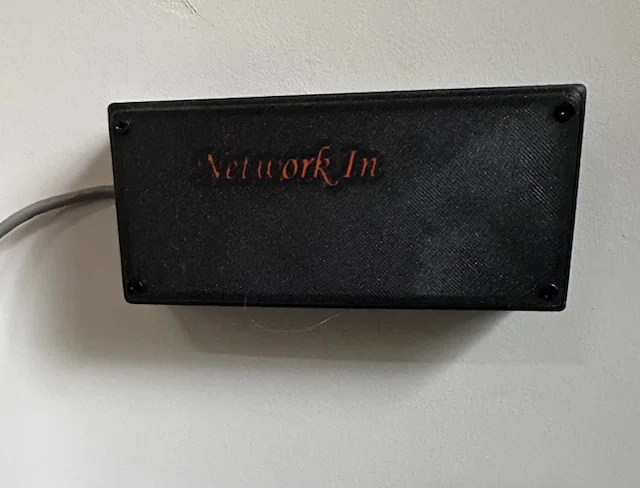

Mình cần một hộp gắn tường để che đoạn cáp mạng bọc giáp và hộp nối ở chỗ nó đi vào bên trong tòa nhà. Kích thước 150mm x 70mm và sâu 25mm. Thiết kế dạng hở lưng (open back) giúp mình không phải tháo/ngắt dây để bắt cố định hộp lên tường.
Lỗ bắt tường dùng vít M4 đầu chìm (countersunk). Nắp được cố định bằng vít M3 dài 10mm.
In bằng Prusa Mk4S, Structural profile với nozzle 0.4, layer height 0.2, 4 perimeters, 15% grid infill, dùng profile Prusament PETG tiêu chuẩn.

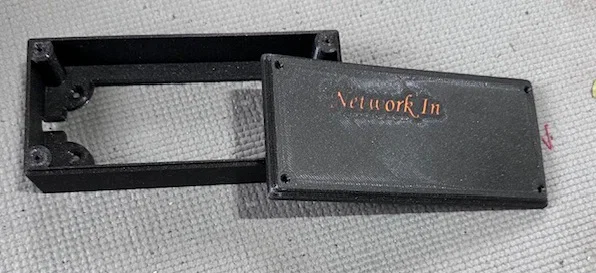

Không bắt buộc, nhưng mình có dùng surface modifier trong PrusaSlicer để thêm chữ lên nắp, rồi dùng MMU3 để tô màu phần chữ.
Khi đặt hướng in: để mặt trên của nắp (bề mặt ngoài) úp xuống bàn in, còn phần back box thì đặt mặt tiếp xúc tường nằm xuống bàn in.
