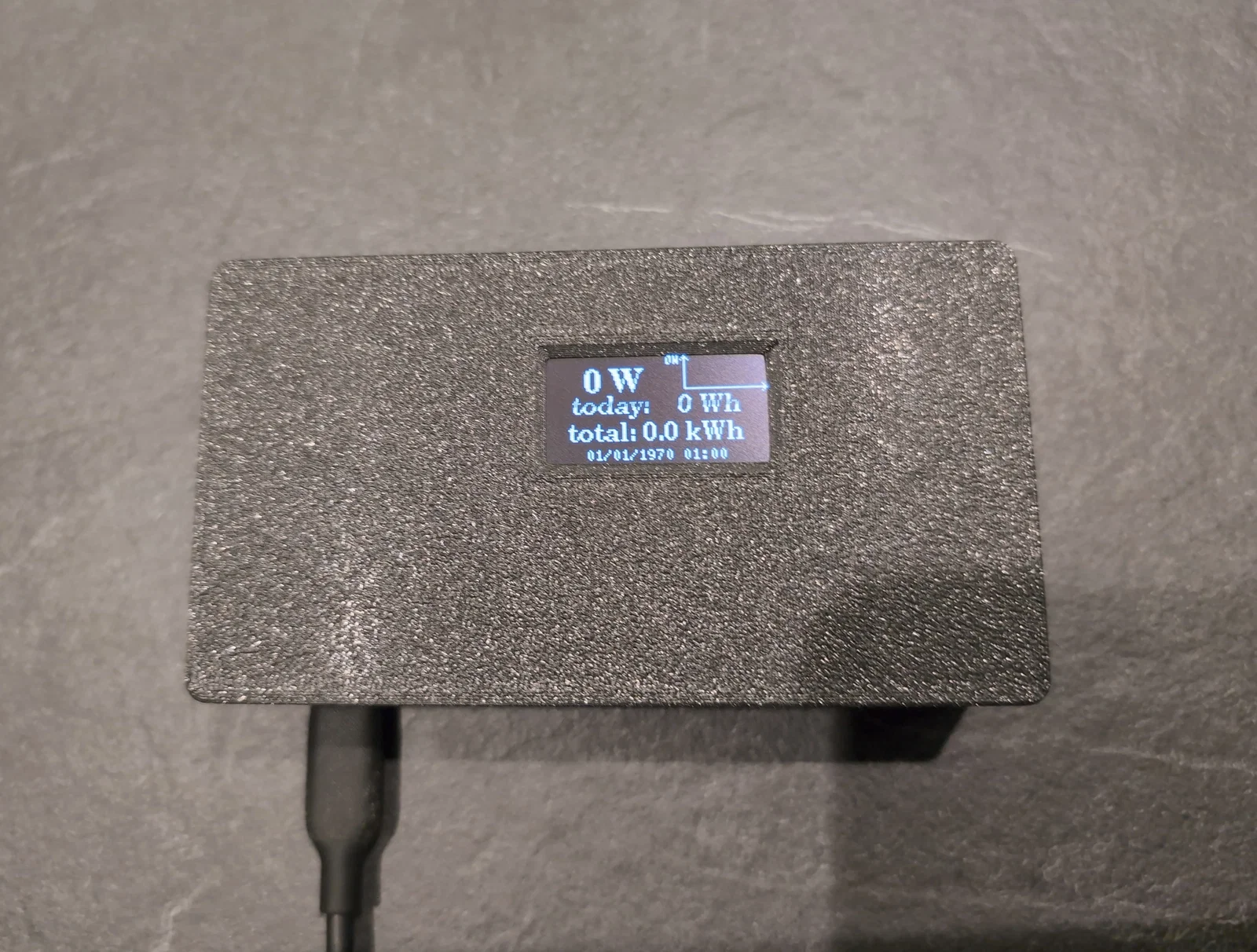

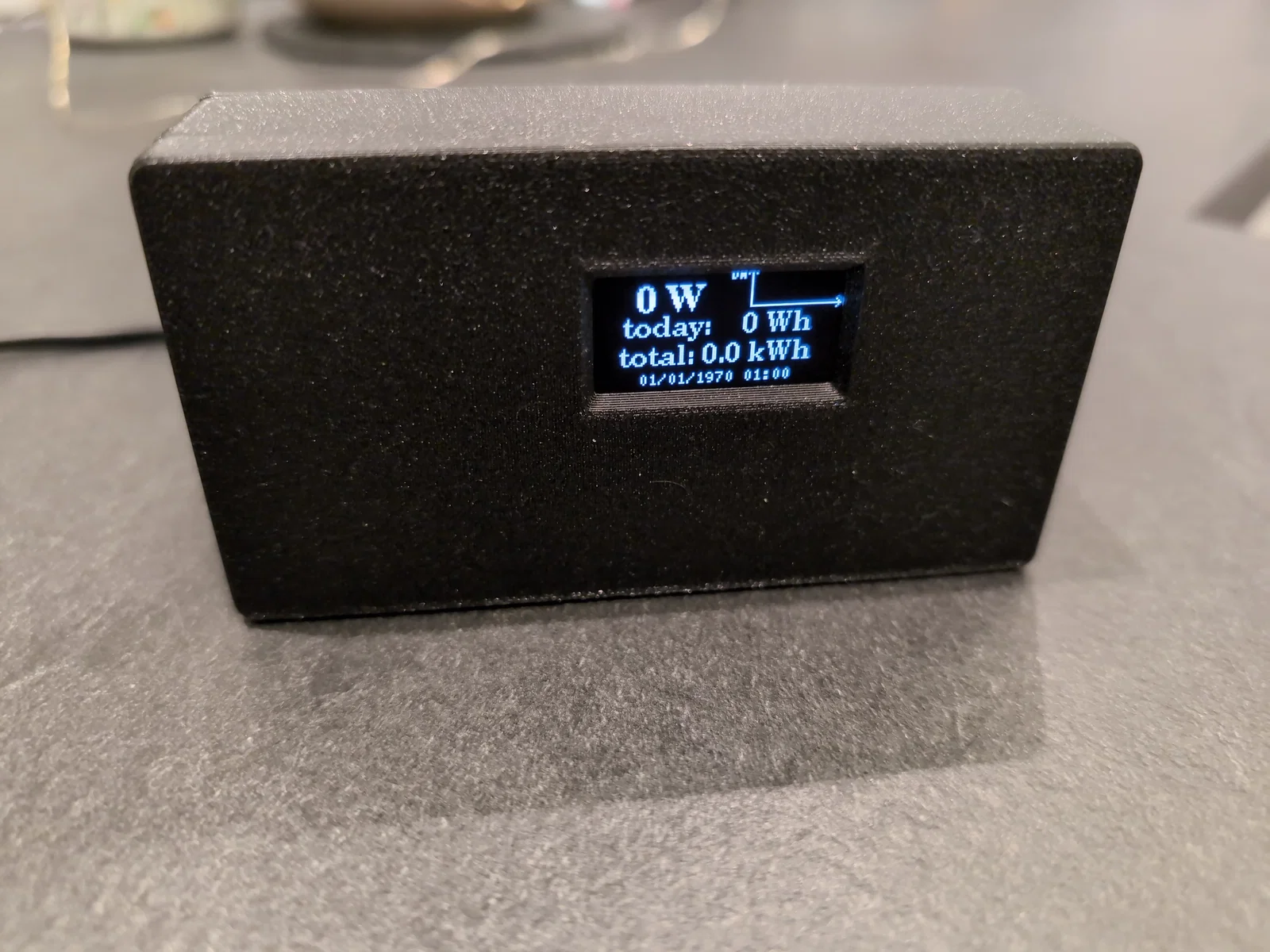

Vỏ cho PCB OpenDTU (turrican944)

PCB: https://github.com/turrican944/OpenDTU-PCB (cảm ơn turrican944!)

Bạn có thể đặt làm PCB ở bất kỳ xưởng/nhà sản xuất PCB nào bạn thích, ví dụ jlcpcb hoặc pcbway.

OpenDTU: https://www.opendtu.solar/

BOM:

• PCB bởi turrican944
• D1 MINI ESP32 ví dụ: https://www.aliexpress.com/item/1005006400668971.html (cổng USB-C)
• Usb C mini trigger board 5V https://www.aliexpress.com/item/1005005747849999.html
• RF module cho thiết bị HM: NRF24L01+ ví dụ: https://www.aliexpress.com/item/1005006173509146.html
• RF module cho thiết bị HMS/HMT: CMT2300A / E49-900M20S ví dụ: https://www.aliexpress.com/item/1005003292022740.html
• Antenna cho CMT2300A ví dụ: https://www.aliexpress.com/item/1005006169750685.html
• Module OLED 1.3" IIC ví dụ: https://www.aliexpress.com/item/1005006127524245.html
• PCB standoffs cho module OLED M3x15 mm ví dụ: https://www.aliexpress.com/item/1005006038666758.html
• Ốc M3x6 đầu tròn (button head) ví dụ: https://www.aliexpress.com/item/4000341151320.html
• Tụ low ESR 16V 470UF ví dụ: https://www.aliexpress.com/item/33030332216.html
• Heat set inserts M3 dài 4mm ví dụ: https://www.aliexpress.com/item/1005003582355741.html
• Pin headers
• keo 502 hoặc keo nến (hot glue)
• dây ngắn

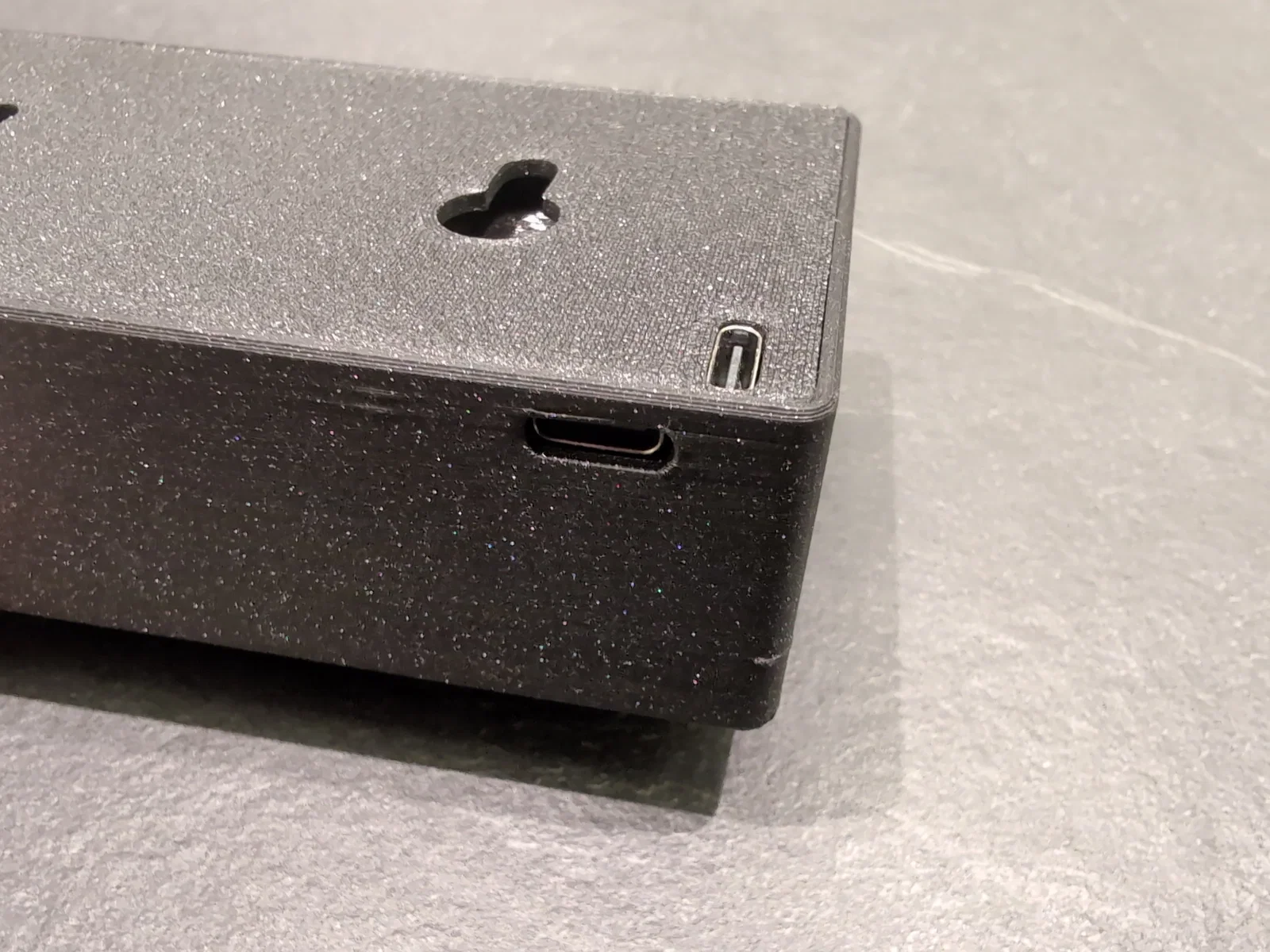

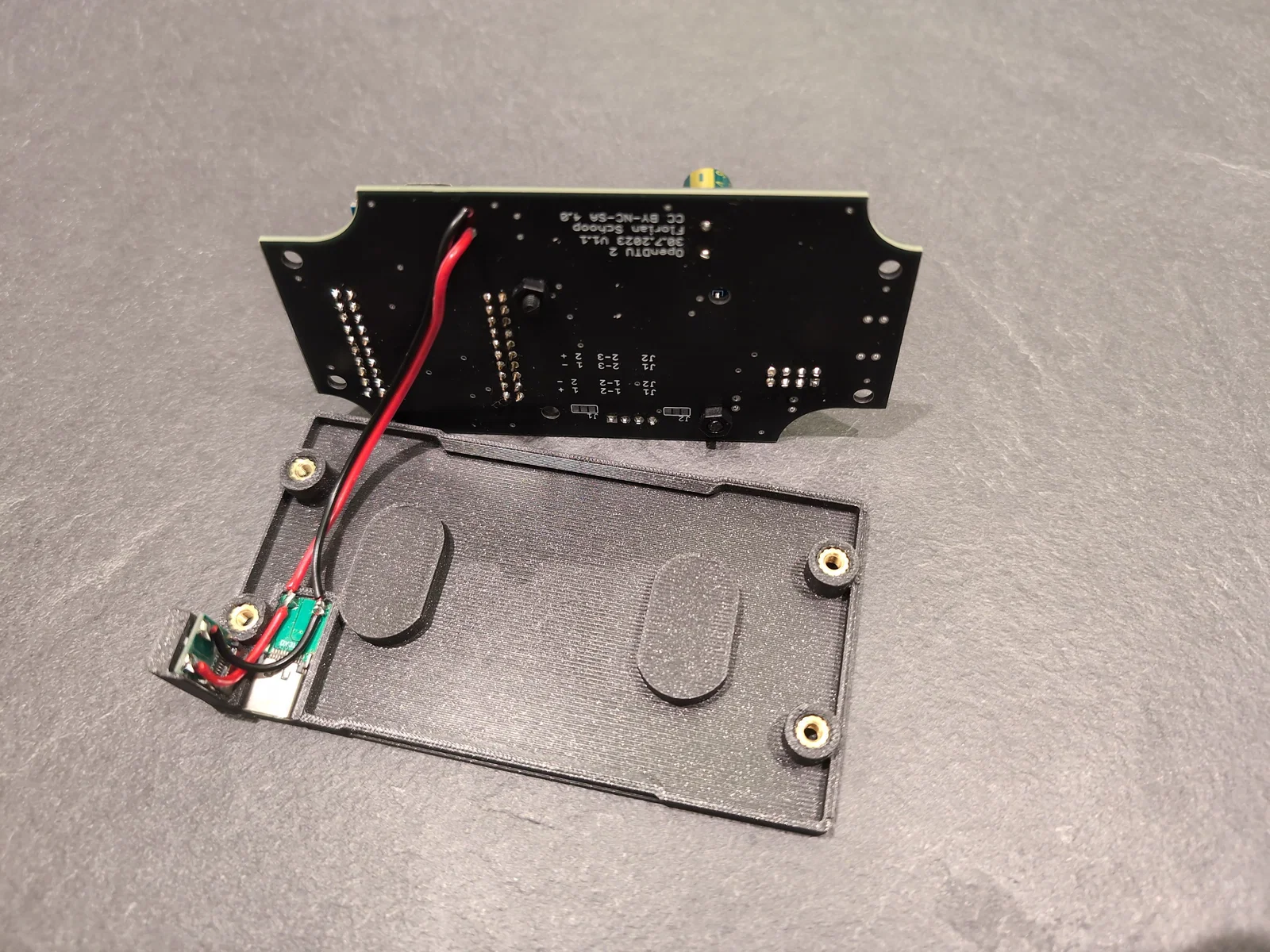

Các usb c trigger board cần được dán cố định đúng vị trí. Nếu bạn muốn dùng cả hai hướng (orientations) thì nối chúng song song. Không được cấp nguồn cho chúng cùng lúc. Hàn ngõ ra của trigger board vào ngõ vào 5V của PCB bằng dây.

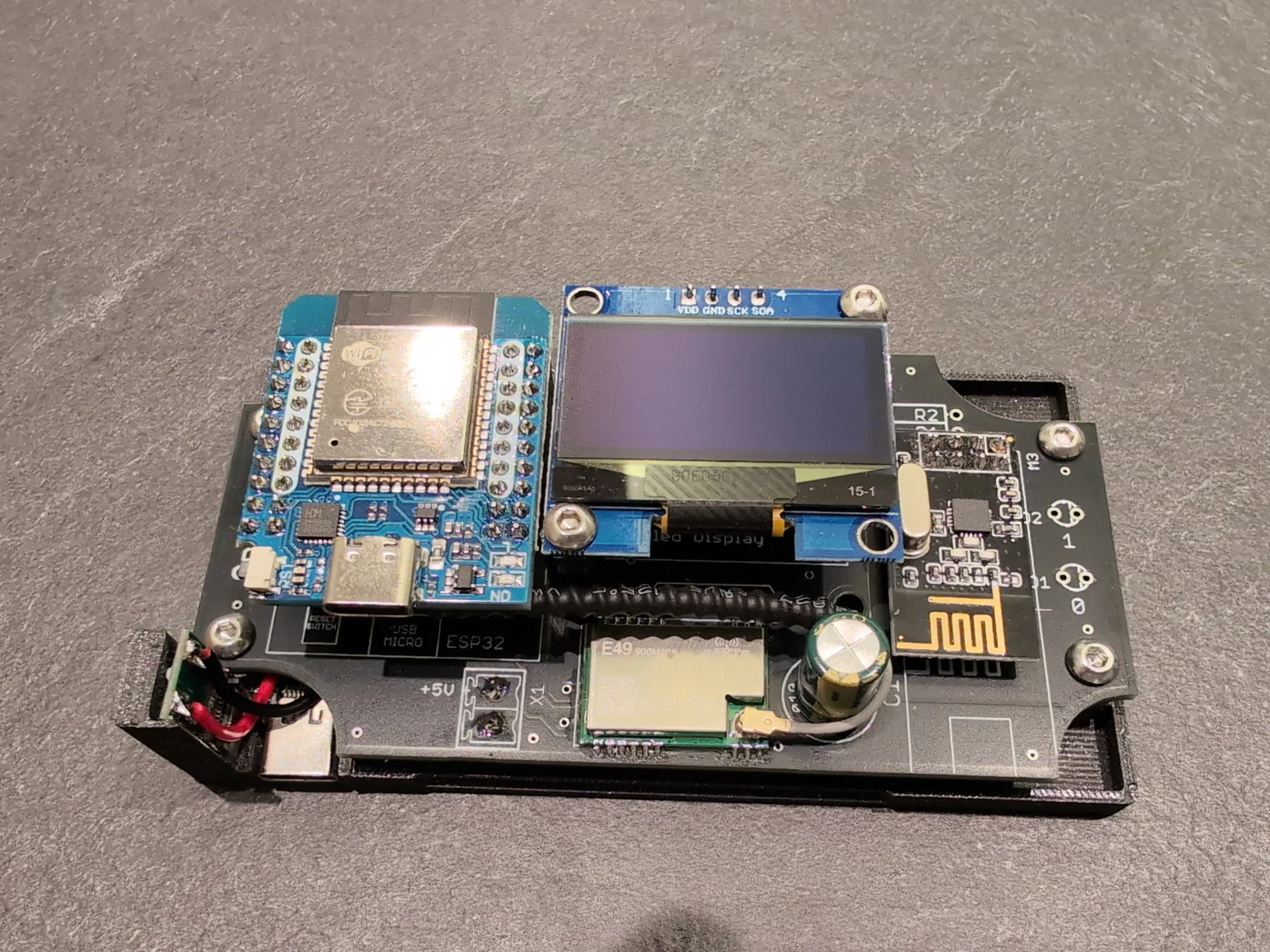

Màn hình OLED cần được lắp trên standoffs 15 mm. Dùng các chân header dài đi kèm với D1 Mini ESP32 để làm socket, giúp nó cắm/kết nối vào PCB. Chỉ dùng 2 standoffs: góc dưới bên trái và góc trên bên phải. Cái ở góc dưới bên phải sẽ bị cấn với mặt sau của vỏ.

Nhớ hàn các cầu nối (bridges) để cấp nguồn cho màn hình OLED (xem tài liệu của PCB) nhé!
