(Fixed) Ngàm gắn đèn hậu kiểu Fischer cho baga sau xe đạp

Ban đầu mình chỉ tính chỉnh lại để in không cần support thôi, nhưng rồi phát hiện một số vấn đề khiến mẫu này không dùng được, nên mình sửa thêm vài chỗ nữa.

Đây là lý do mọi người nên chia sẻ file STEP chất lượng tốt kèm theo model: những chỉnh sửa mình làm rất dễ, và mình rất cảm kích vì tác giả có chia sẻ STEP. Mình cũng đính kèm file STEP của phiên bản đã chỉnh sửa để ai muốn mod thêm thì dùng.

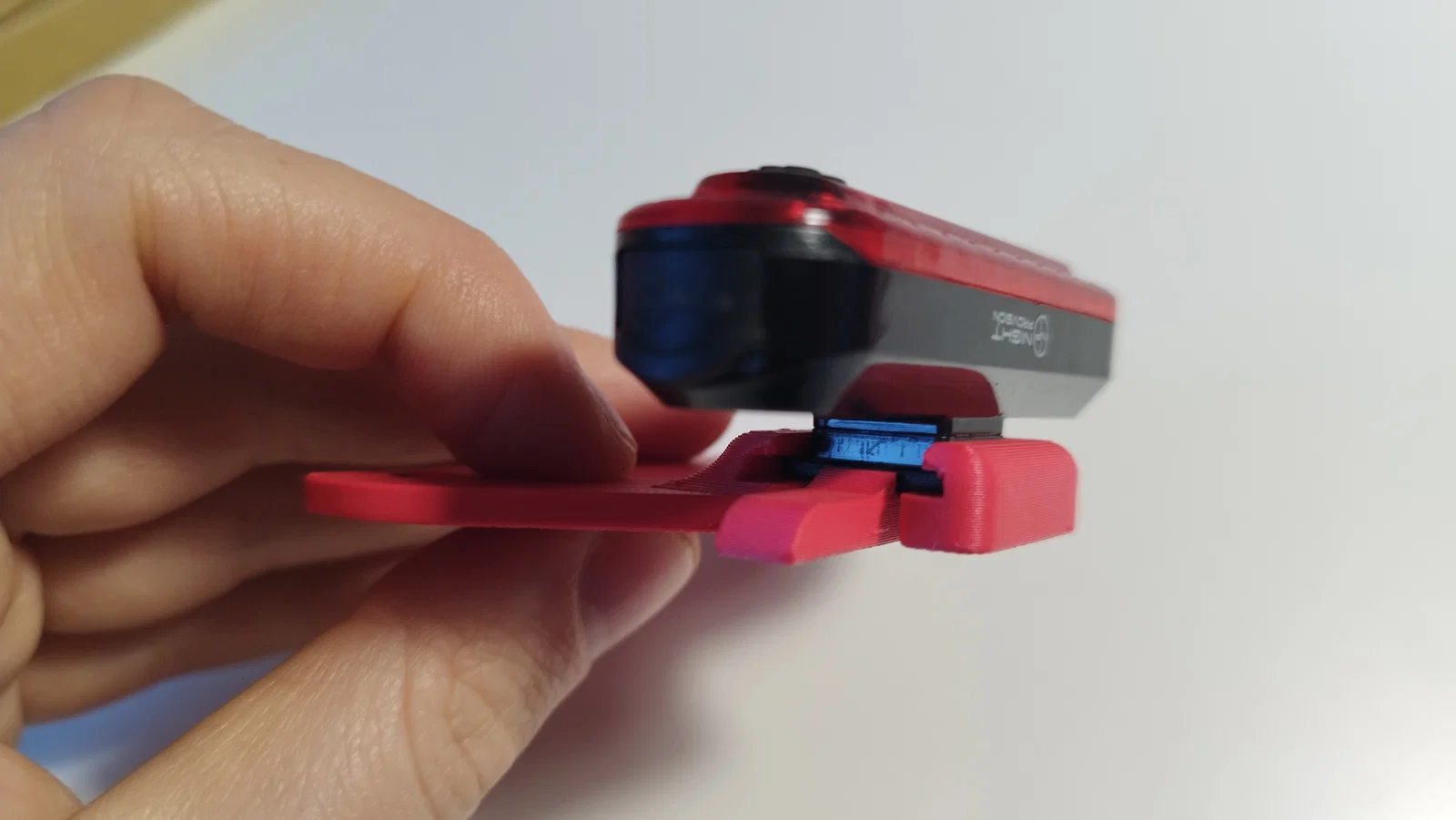

Ngoài ra mình không biết gọi đúng tên kiểu ngàm gắn đèn xe đạp này là gì, nhưng có vẻ rất nhiều đèn dùng chung hệ gắn này. Đèn mình đang có không cùng hãng hay cùng model với loại mà thiết kế gốc hướng tới, nhưng gắn vừa khít luôn, nên bạn cứ kiểm tra đèn của mình—có thể cũng hợp. “Yêu cầu” duy nhất là phần mặt gắn phải 16.50x16.50mm và dày khoảng 2mm. Bất cứ cái nào theo đúng kích thước này thì khả năng cao sẽ dùng được với thiết kế này.

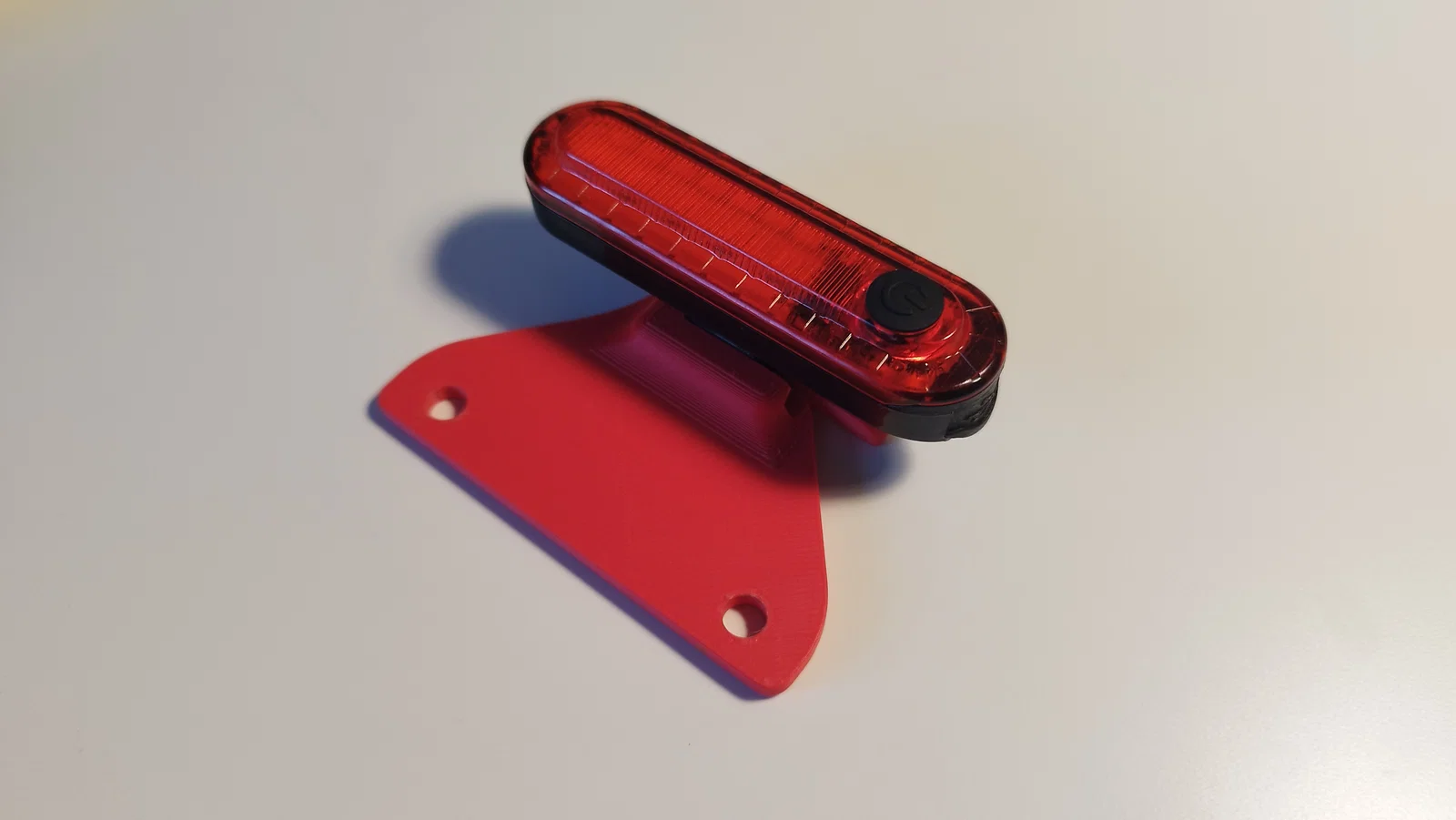

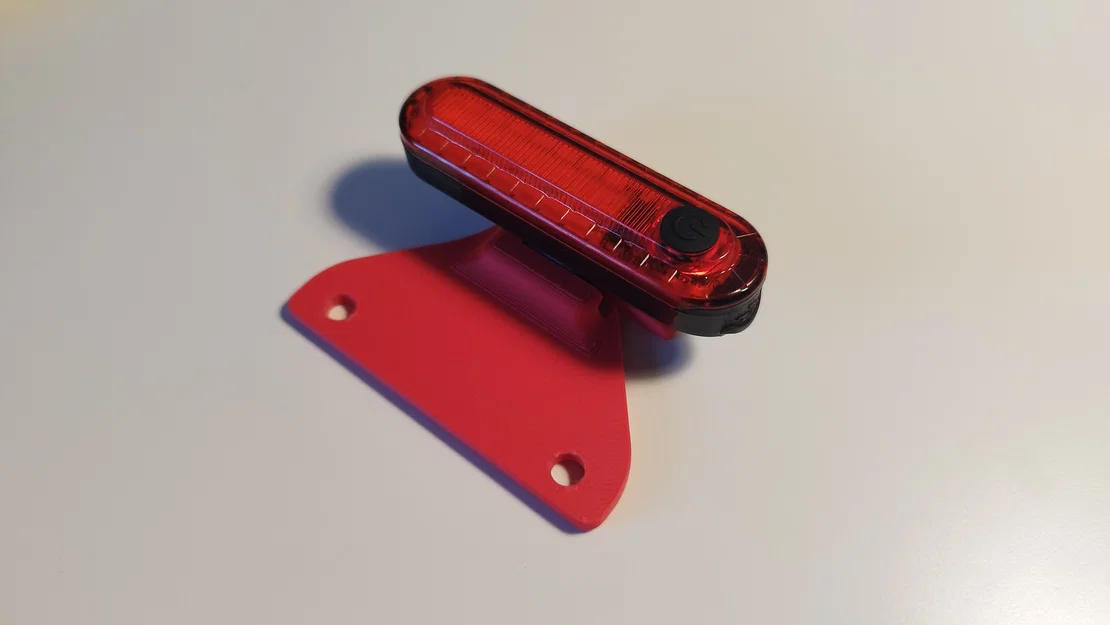

Để tham khảo, mình dùng đèn hậu “KIT-R1”: Amazon link

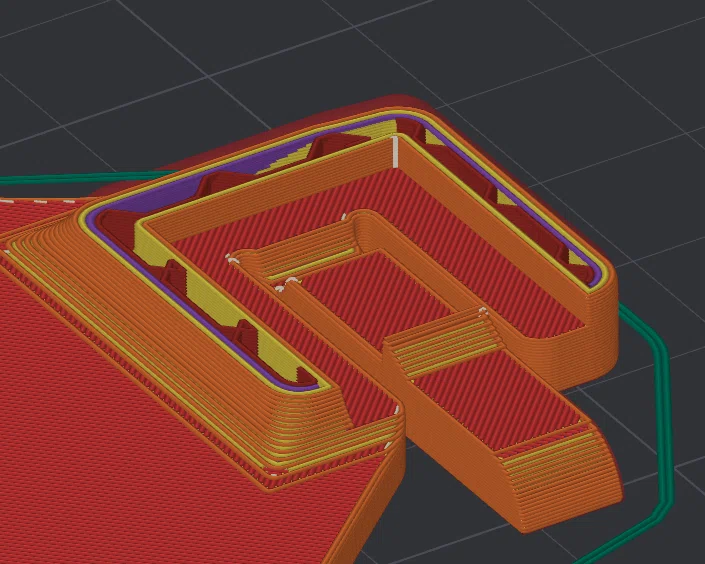

Cập nhật: làm phần bridge rộng 1.2mm thay vì 0.8mm để đi được 4 traces. Trong lúc thiết kế một model khác mình thấy cách này ổn định hơn.
