Gá gắn limit switch trên thanh nhôm định hình 20 mm
Chi tiết dùng để gắn limit switch cho trục X khi carriage không còn chỗ lắp switch. Phù hợp thanh nhôm định hình 20 mm, thiết kế theo loại switch của FLSUN i3 (2017). Dùng vít M2.5 và M3, in 0.3 mm, infill 10%, không cần support.
Mô tả

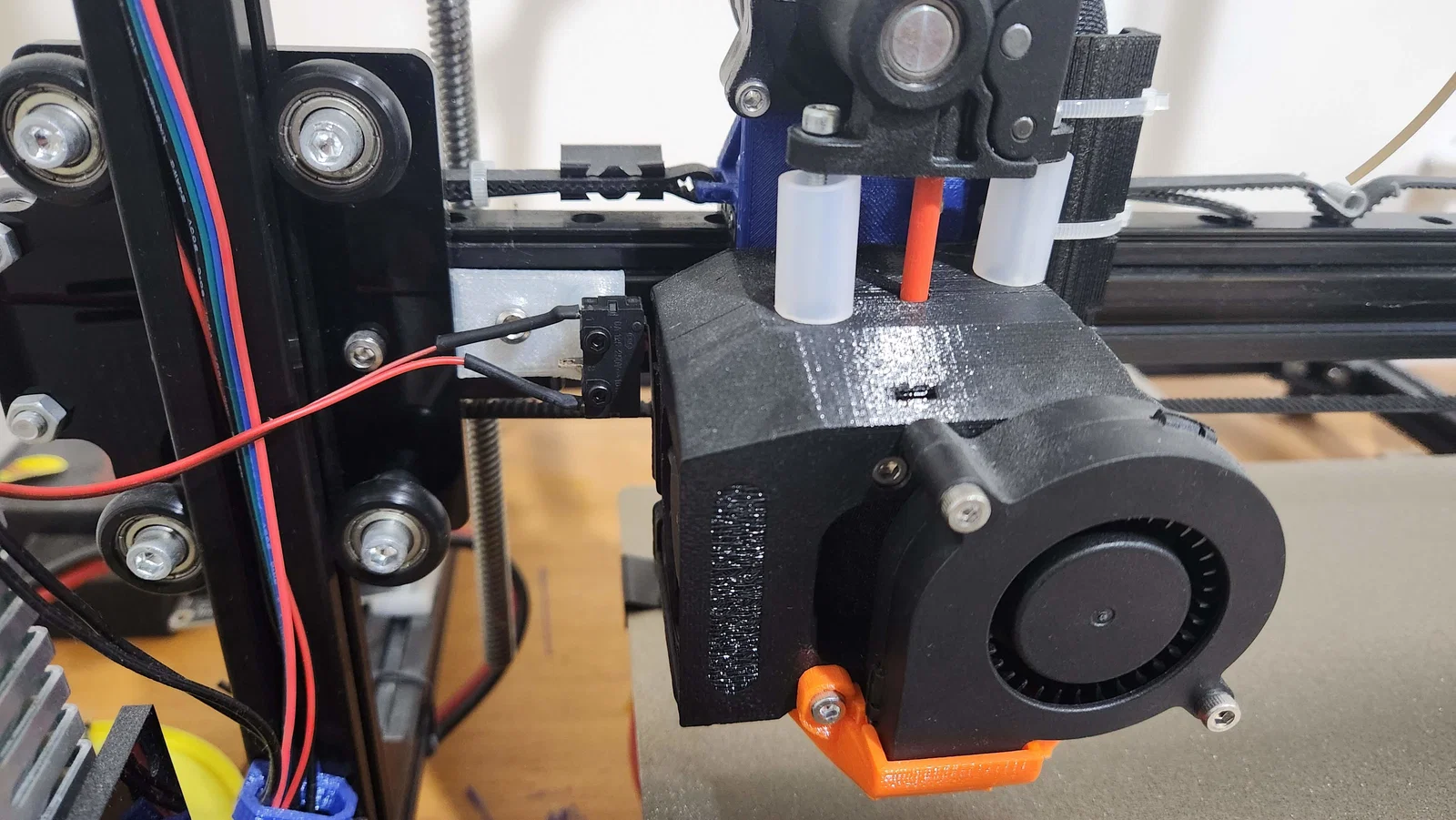

Mình thiết kế món này để gắn công tắc hành trình (limit switch) cho trục X sau khi đổi sang một loại carriage không còn chỗ để lắp switch. Chiều cao đã được canh sao cho phù hợp với khoảng hở (clearance) của x-carriage bên mình. Có thể gắn lên bất kỳ thanh nhôm định hình 20 mm (20 mm aluminium extrusion) nào, và kích thước được làm theo đúng kiểu limit switch đi kèm máy in FLSUN i3 (2017).

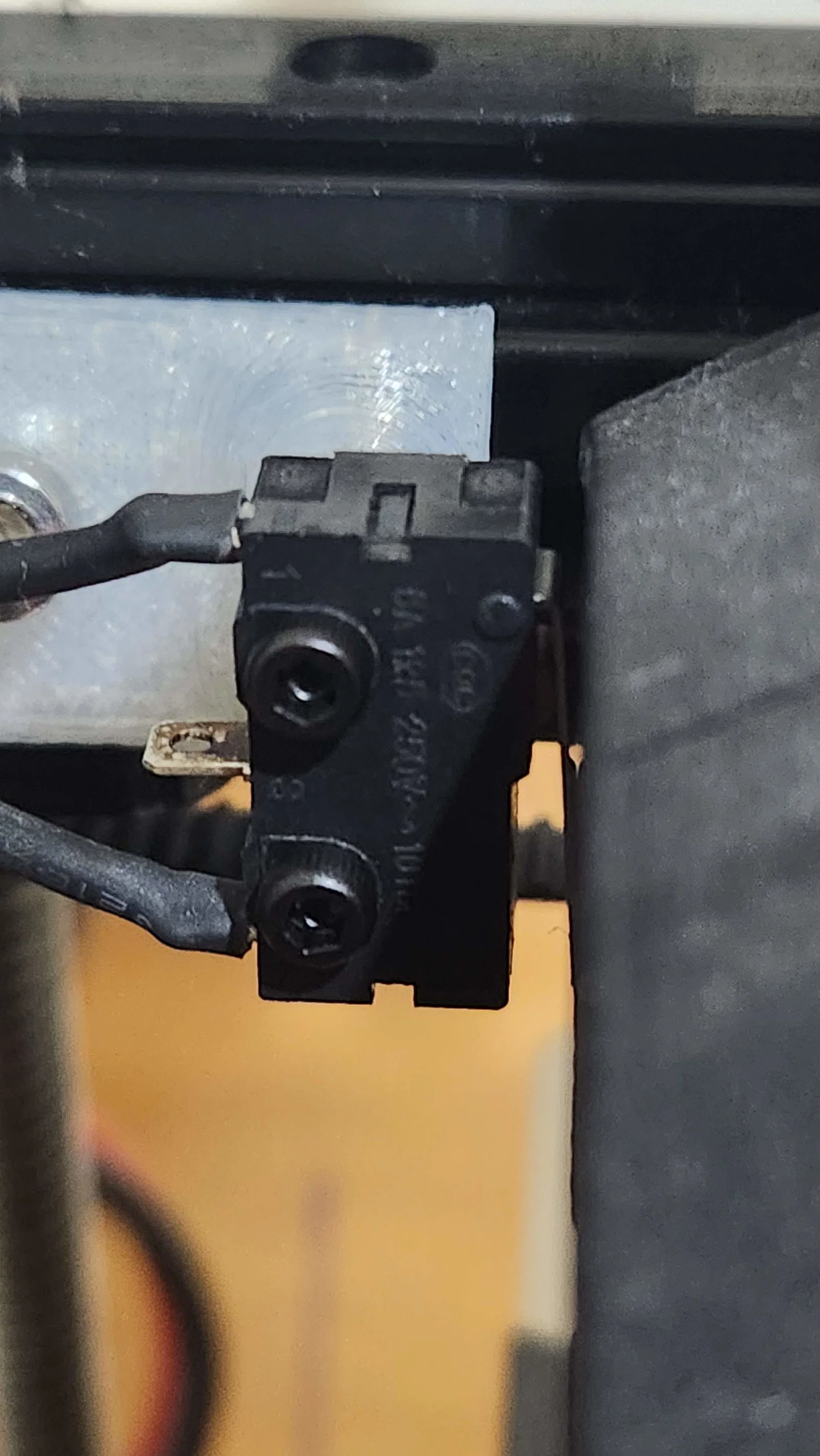

Dùng 2 vít M2.5x20mm để bắt switch, và 1 vít M3x6mm kèm một ê-cu vuông M4 để bắt lên thanh nhôm.
Thông số in (Printing Parameters):
- 10% infill (không quá quan trọng)
- 0.3 mm layer height
- Tắt support (chắc in cầu được phần hõm cho ê-cu M2.5)
