Bộ chuyển đổi và giá đỡ cho Switchbot Blind Tilt

Tác giả MichaEgi_4623172

Lượt tải: 19
Lượt thích: 3
Lượt coi: 364
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 4 file · 3,4 MB· 3,4 MB

File 4 3,4 MB

switchbot_wand_adapter_1777704276.stlSTL · 502,7 KB
switchbot_wand_adapter_1777704277.stepSTEP · 2,9 MB
switchbot_blind_mount_1777704278.stlSTL · 2,8 KB
switchbot_blind_mount_1777704279.stepSTEP · 22,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #363598
Danh mục: Đồ Gia Dụng
Ngày đăng: 02/05/2026
Giấy phép: CC BY-SA — Ghi công, chia sẻ tương tự
Thẻ: blinds
switchbot

Mô tả

Các đầu chuyển (adapter) đi kèm với Switchbot blind tilt quá lớn so với thanh xoay rèm nhà mình, cộng thêm vị trí lắp đặt mặc định không phù hợp nên mình đã tự thiết kế lại phiên bản riêng.

Đầu chuyển thanh xoay (Wand adapter)

Phụ kiện này thay thế cho các đầu chuyển S/M/L/XL đi kèm (loại có dán băng dính ở giữa).
Đầu chuyển được thiết kế cho thanh xoay có đường kính khoảng 3.5mm cùng với băng dính 3M loại dày khoảng 1mm. Đường kính lỗ là 4.5mm, mình có đính kèm file STEP nếu bạn cần chỉnh sửa.

Lưu ý: Đảm bảo không để băng dính dính vào giữa hai nửa adapter, nếu không bạn sẽ không đóng được lẫy kim loại trên khớp nối. Hai nửa in ra phải khít vào nhau khi lắp quanh thanh xoay.

Việc đóng lẫy trên khớp nối có thể hơi khó một chút.

Giá đỡ (Mount)

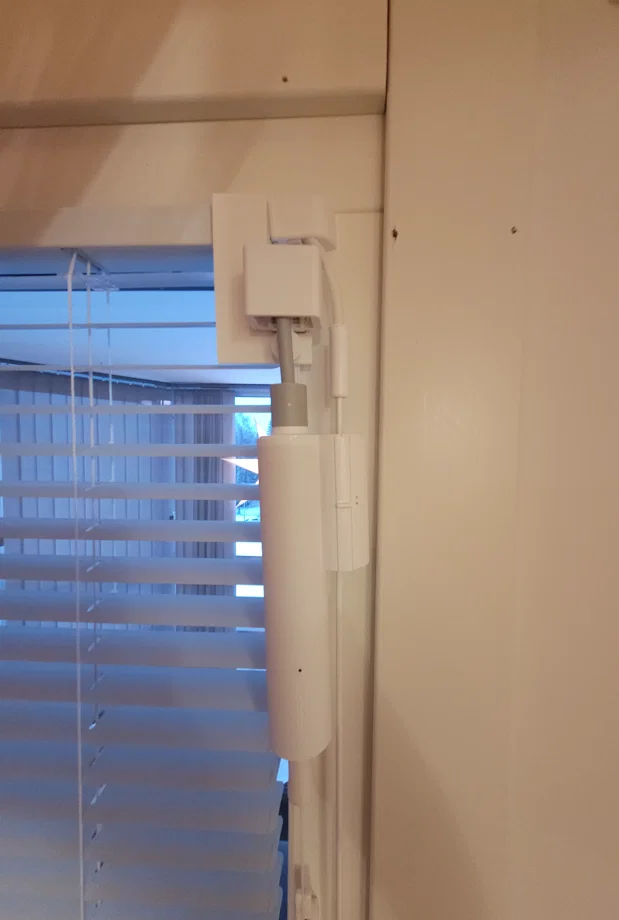

Mình cũng phải thiết kế lại giá đỡ vì không thể gắn trực tiếp vào khung cửa (sẽ cấn không mở cửa được). Giá đỡ này được thiết kế để treo vào ray phía trên và tạo bề mặt phẳng để dán đế gắn (A) vào.
Vì giá đỡ được móc vào khe phía trên và ép sát vào kim loại nên không cần dùng băng dính để cố định.

Có kèm file STEP nếu bạn cần tùy chỉnh.

Mình in cả hai món bằng nhựa PLA và dùng rất ổn. Mình từng thử in đầu chuyển bằng nhựa dẻo (flex 95A) nhưng thấy PLA vẫn tốt hơn dù lắp đặt hơi khó hơn một chút.
