The Filabuster - Bản remake gọn không gian của Filamentalist

What:

Gần như remake lại toàn bộ Filamentalist, thiết kế để vừa trong không gian hạn chế.

Tái sử dụng Idler spool từ Filamentalist.

Sẽ chạy được với Rim roller từ bản mod F1; mình có thiết kế bộ mới dùng ống 8mm với một con bolt M6 xuyên qua.

Bạn có thể dùng center drive roller của Filamentalist; mình cũng kèm theo một bản phù hợp với o-ring 3mm (đúng loại mình đang có sẵn) hơn.

Why:

Mình cần một cái rewinder vừa với hệ lưu trữ filament đã dựng sẵn và có đường đi filament hướng xuống.

Mình muốn để được càng nhiều spool càng tốt, vì đổi filament rất mệt.

Mình muốn ống Bowden ngắn và đi theo độ cong tự nhiên của sợi filament.

Mình muốn tháo lắp dễ để bảo trì, và có tiếng “click” đã tai khi gắn lại rim roller.

How:

Mình “chôm” mọi ý tưởng có thể từ Filamentalist và mod F1; với kỹ năng Fusion hơi giới hạn, mình làm ra “The Filabuster”. Không phải vì nó “bust” filament của bạn hay làm bạn chán chết, mà vì nó cứ chạy hoài… … Hy vọng là vậy.

The Bom:

Rim_Roller_Unit

Hardware

1x ống kim loại OD 8mm ID 6mm, chiều dài tùy theo bề rộng. Mình dùng 50mm.

1x bolt M6 hoặc ty ren (threaded rod), tùy theo bề rộng. Mình dùng 80mm

3x bearing MR 608

1x One-Way Bearing HF081412

2x O-ring, bản gốc dùng 3.5x20 ID, bản của mình dùng 3x20 ID

1x lò xo (spring), loại dài 15–20mm OD 6mm là ổn; mình test cả loại dày và mỏng.

1x Heatset Insert 3mm, chuẩn “Voron size” M3x4x5

1x M3x35 SHCS, cho spring nut

1x M3x10 SHCS, cho tensioner

1x long đền (washer) M3

1x Ecas

1x M5x10 BHCS

1x M5 T-Nut

Dây thun (rubber bands), tùy theo kích thước rimroller. Mình dùng 4 sợi dài 80mm, bản 10mm

Printed parts

1x Center_Drive_Roller

1x Filament_Guide_L

1x Filament Guide_R

1x Main_Body

1x Rim_Roller_Bolt (0x nếu bạn dùng ty ren, hoặc dùng bánh xe từ mod F1)

1x Rim_Roller_Nut (2x nếu bạn dùng ty ren, hoặc dùng bánh xe từ mod F1)

2x Spacer

1x Tension_Knob

1x Tensioner_Bearing_Axel

1x Tensioner_Body

1x Ecas_Press_Tool (bạn chỉ cần 1 cái, để có mặt phẳng ép ecas vào)

Idler_Roller

Phần này phụ thuộc nhiều vào setup của bạn, đoạn này gần như bạn tự xử thôi.

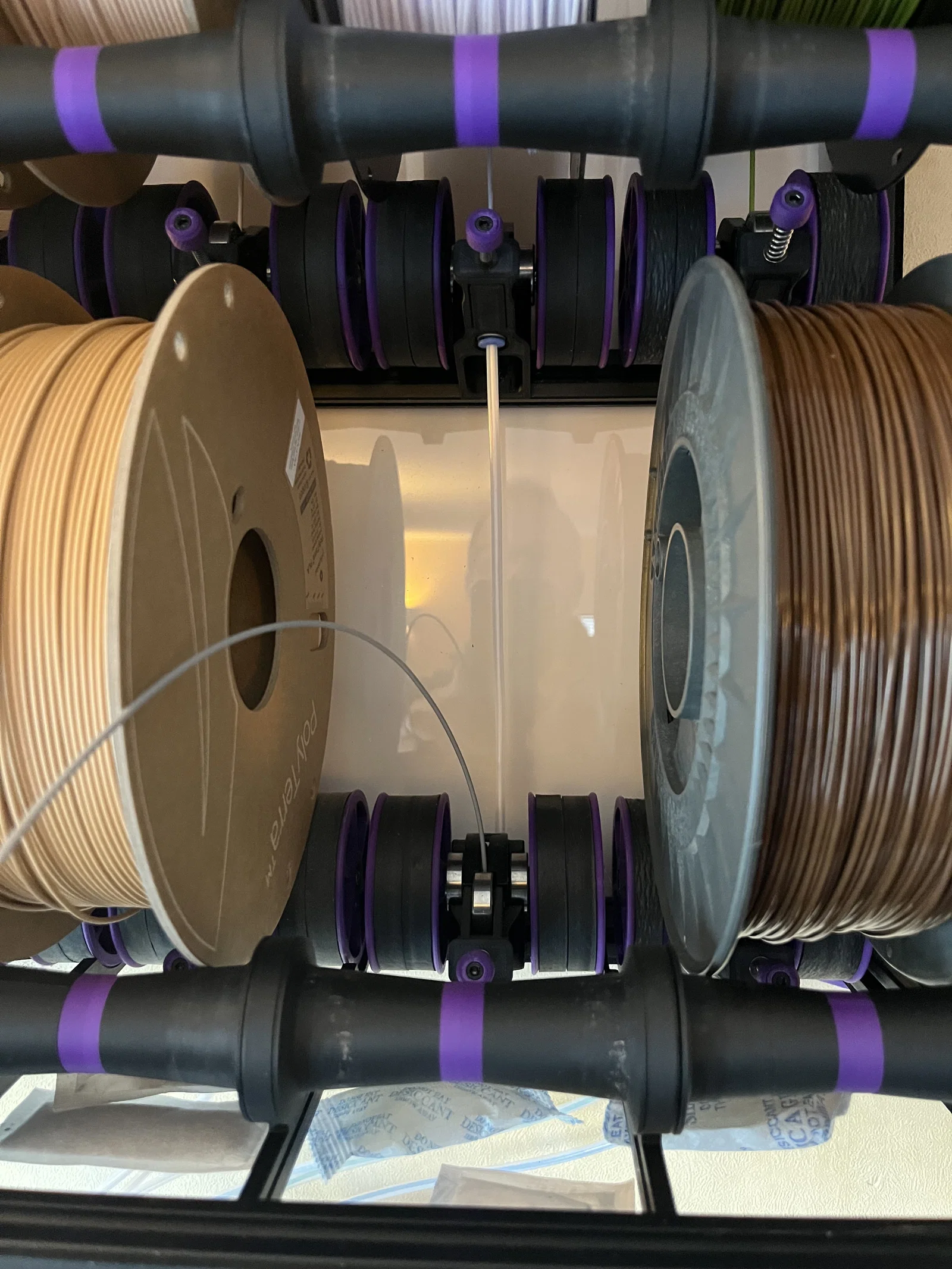

Mình dùng 4 idler rollers cho mỗi đoạn rod, và có một center support ở giữa. Giữa edge support và giữa mỗi idler roller mình dùng divider để đảm bảo Idler luôn nằm đúng tâm so với rim roller unit. Bạn có thể dùng thêm rollers cho mỗi đoạn, nhưng tới một mức nào đó rod sẽ bắt đầu bị võng.

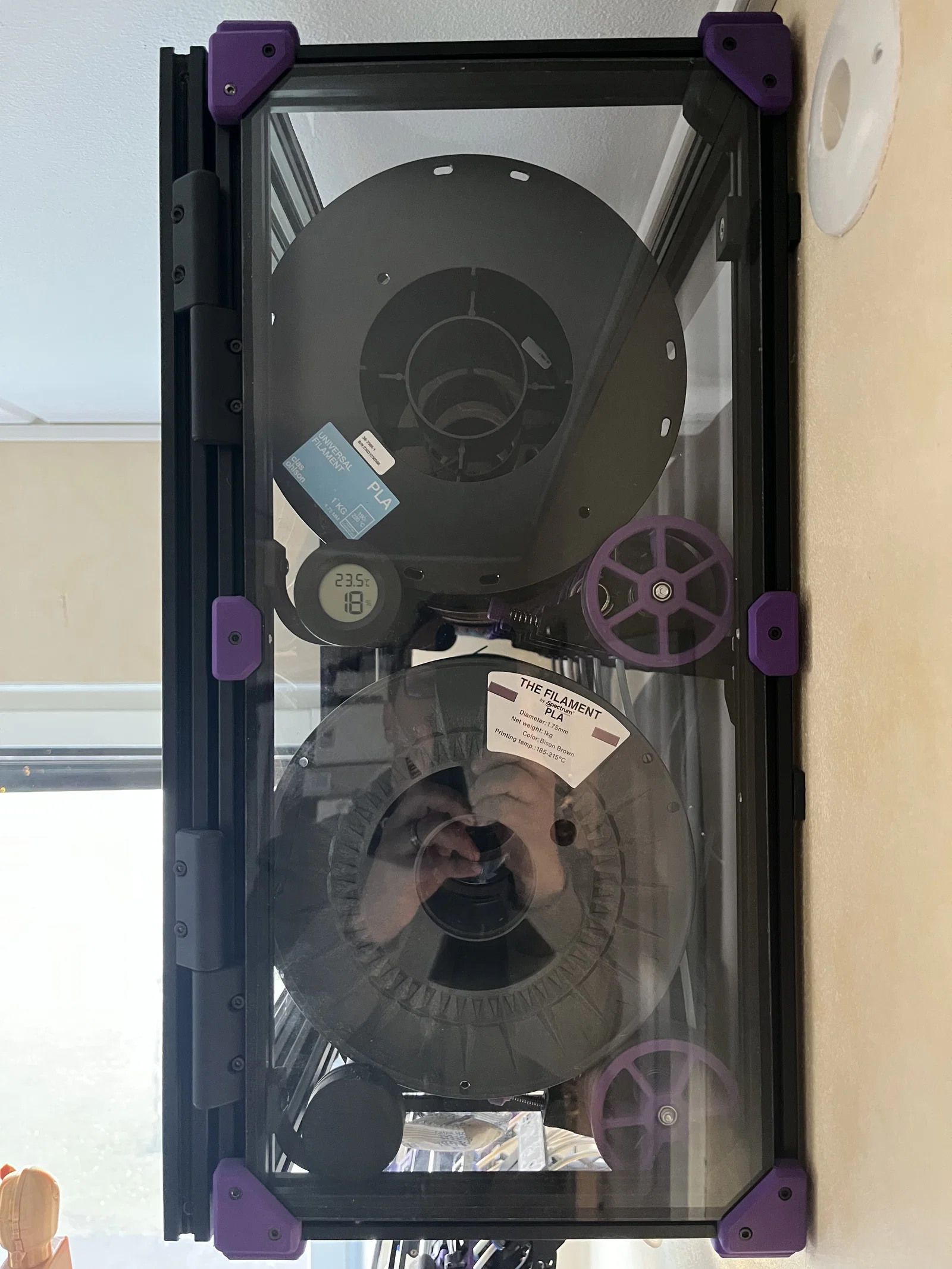

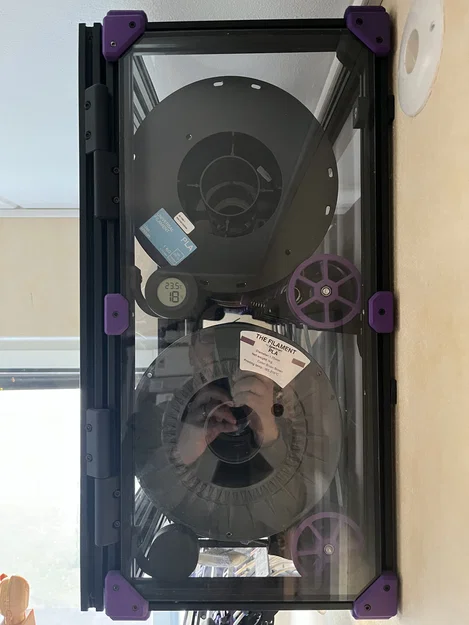

Trường hợp của mình dùng một cái hộp làm bằng nhôm định hình 20x20, kích thước 790x500x240.

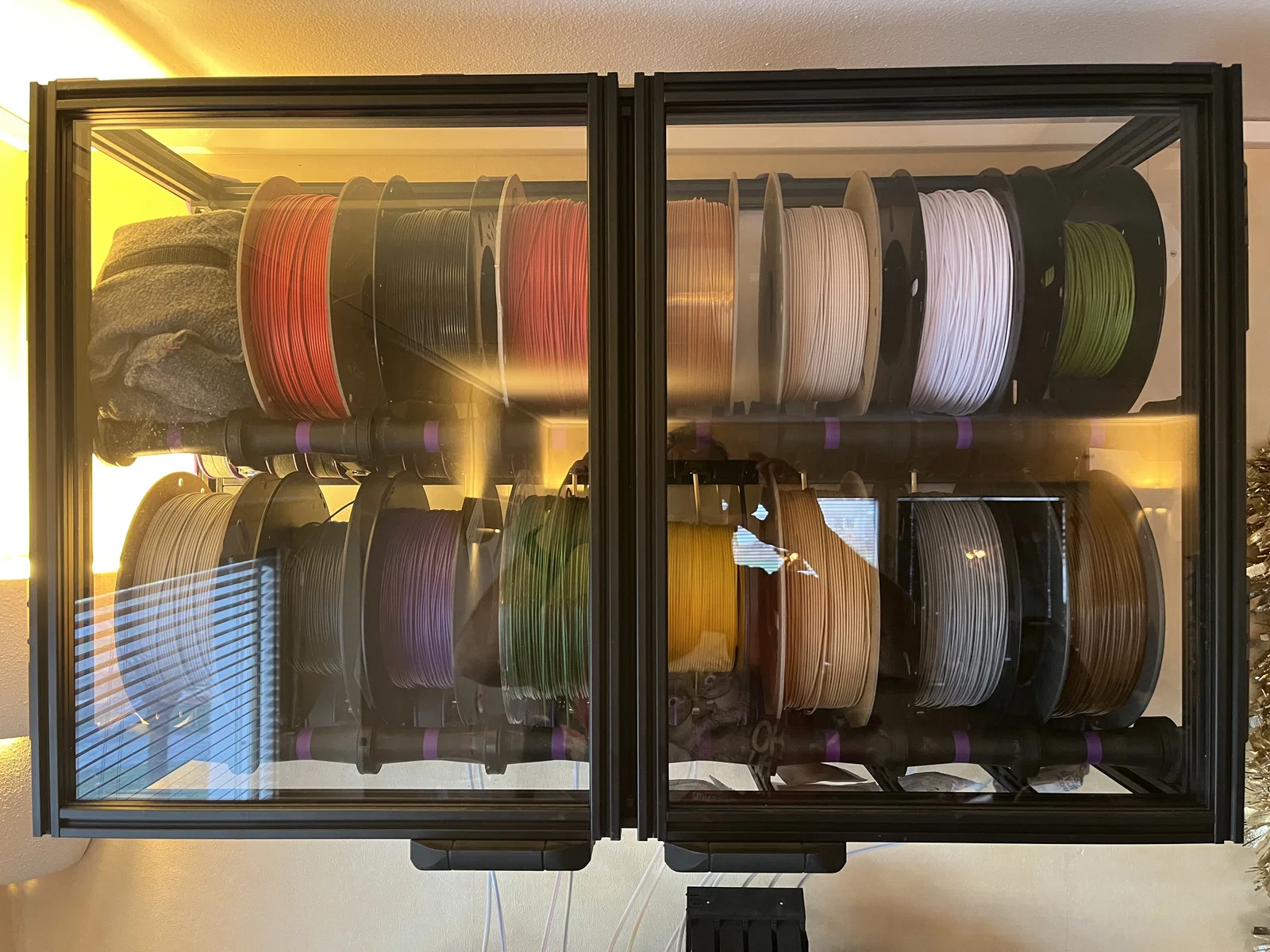

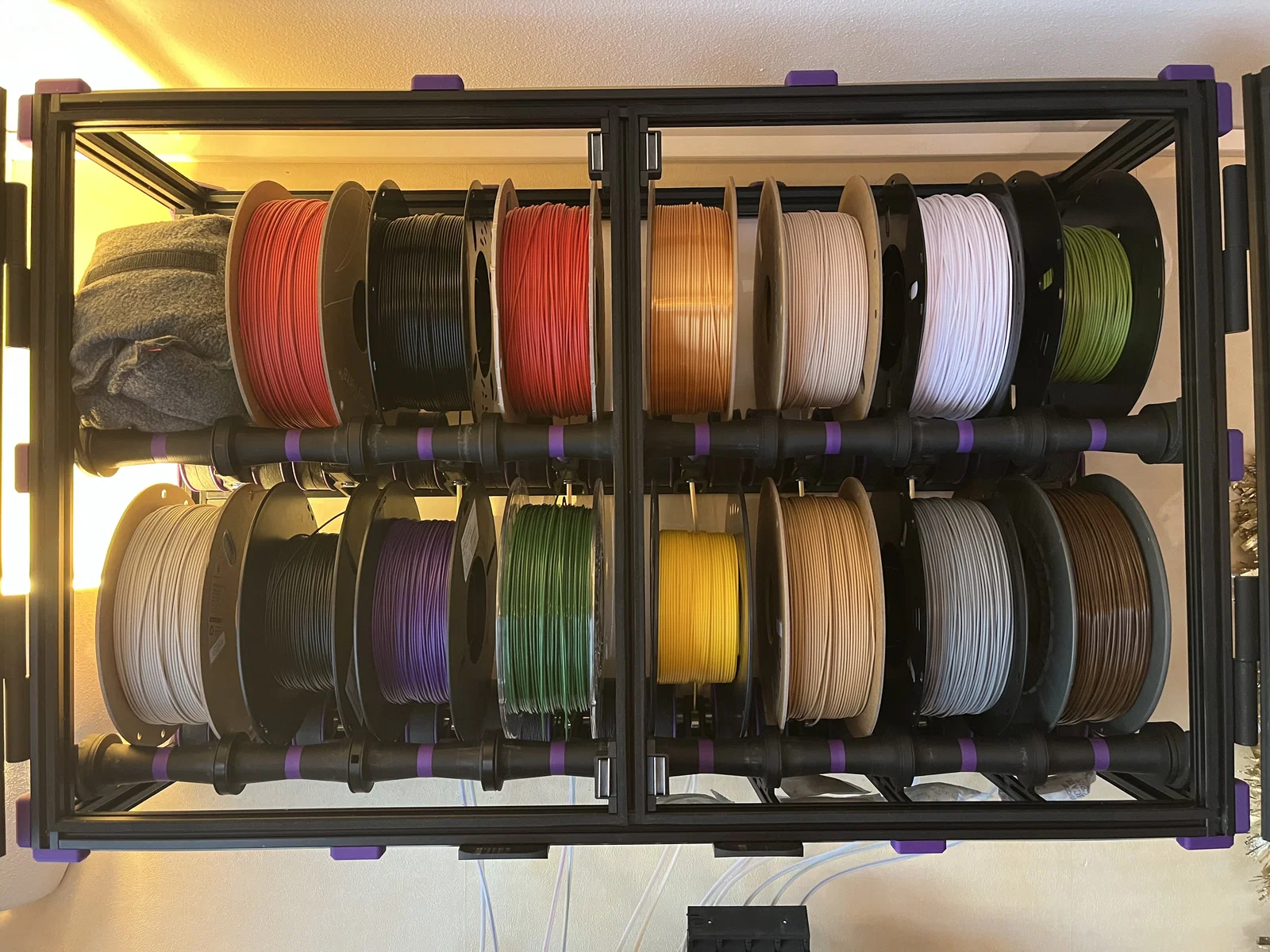

Mình nhét được 16 cái Filabuster trong cụm này; nếu chịu khó dựng lại thì chắc mình sẽ làm cao thêm vài cm để vừa hơn. Vì lý do đó nên mình làm phần support của idler rod hơi “mềm” một chút.

Mình dùng Clicky-clack và nam châm cho cửa để kín hơn, hoạt động khá ổn.

Hiện tại mình đang để 2 túi bentonite 1kg, độ ẩm giữ quanh 15%. Sau này dự tính đổi sang solid state dehumidifier.

Hardware

Đây là phần mình dùng trong trường hợp của mình.

4x rod 8mm dài 385mm

2x bearing MR 608, mỗi Idler roller bạn dùng sẽ cần 2 cái.

6x M3x8 SHCS

6x M3 T-Nut

Printed parts

3x Idler_Rod_Side_Supprt (một cái là bản mirror)

1x Idler_Rod_Side_Support_Temp (giống cái trên nhưng chừa chỗ cho đồng hồ tròn đo nhiệt/độ ẩm phổ biến)

2x Idler_Rod_Center_Support

16x Idler_Roller_Divider (có thể scale theo độ dày phù hợp với setup của bạn)

16x Idle rollers (phần này mình dùng lại roller của Filamentalist, chỉnh nhẹ trong Tinkercad để đổi màu.)

Should you use it?

Nếu nó hợp nhu cầu của bạn thì cứ triển thôi, mình chạy khoảng 6 tháng nay và kết quả tốt.

Nhưng nó không còn được phát triển active nữa.
