Insert cho PCBite SQ10 probe inserts
Bộ 2 insert để sắp xếp gọn kit Sensepeek PCBITE-6003: 4 SQ10 probes (kèm magnetic arm), dây test, cáp 4mm Banana to dupont và lọ probe tips dự phòng. Thiết kế fit không cần keo, có file STEP để remix.
Mô tả
Mẫu này được làm dựa trên của mình cho rugged box v2.

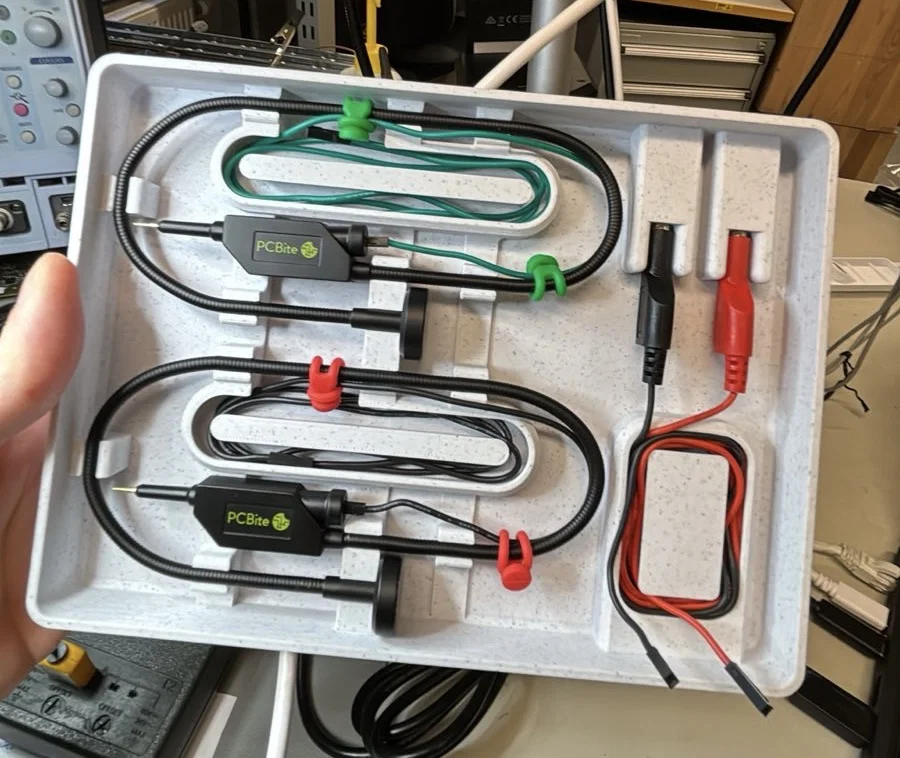

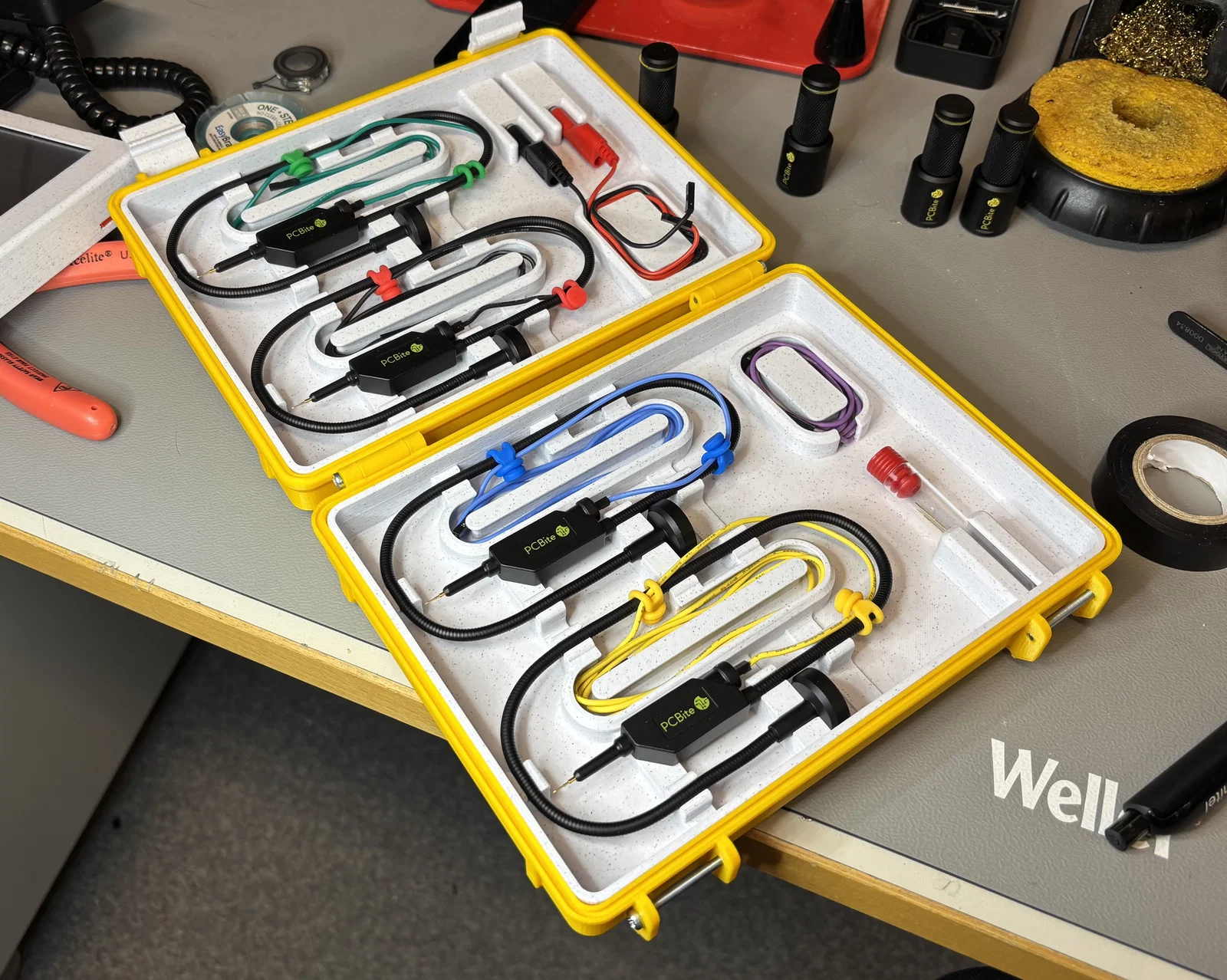

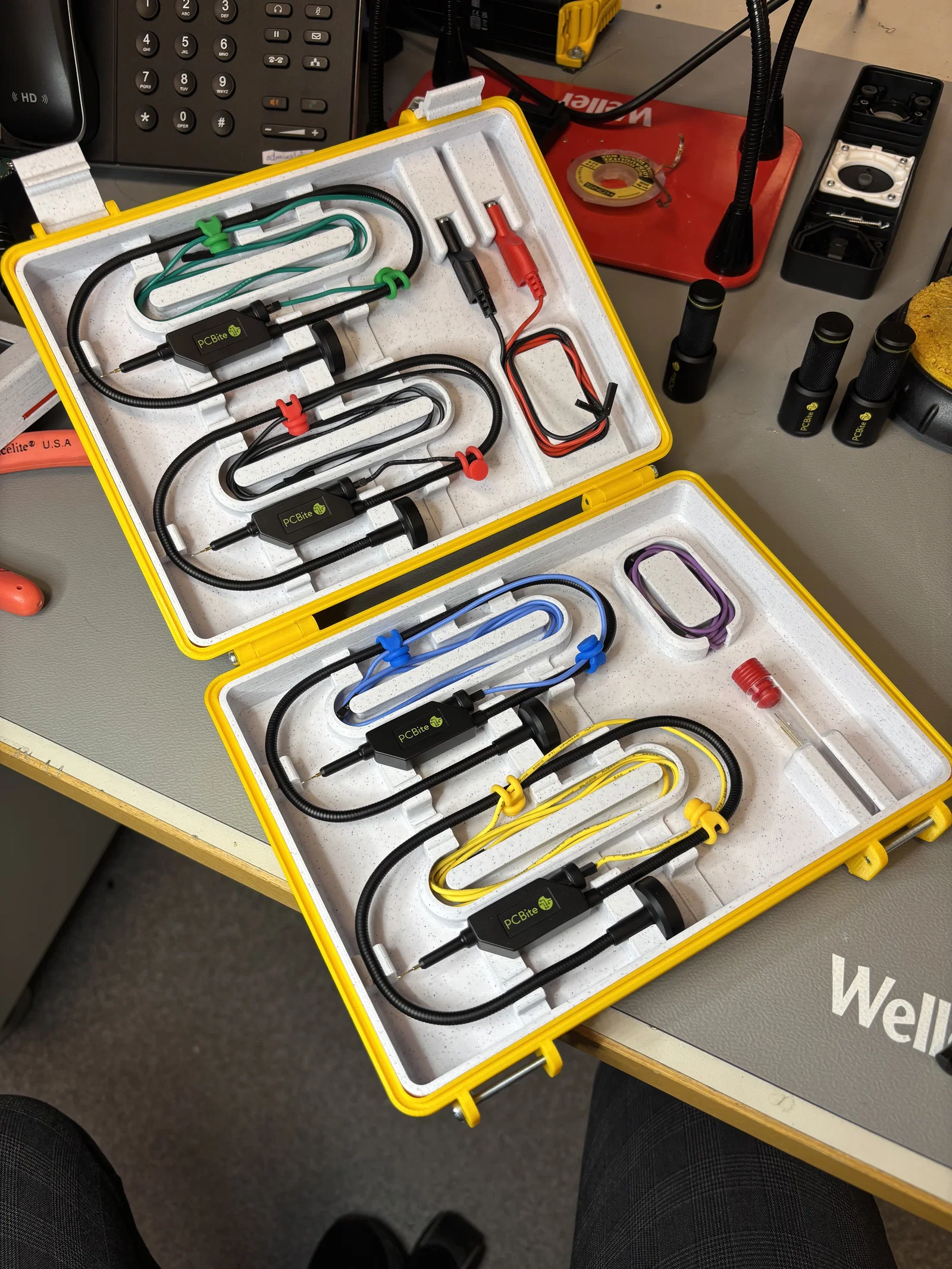

Bộ gồm hai miếng insert để giữ chắc toàn bộ các món có trong kit PCBITE-6003 của Sensepeek. Insert có thể chứa:
- 4x SQ10 probes (lắp đầy đủ kèm magnetic arm)
- 5x wires
- 2x cáp 4mm Banana to dupont
- 1x lọ đầu probe tips thay thế

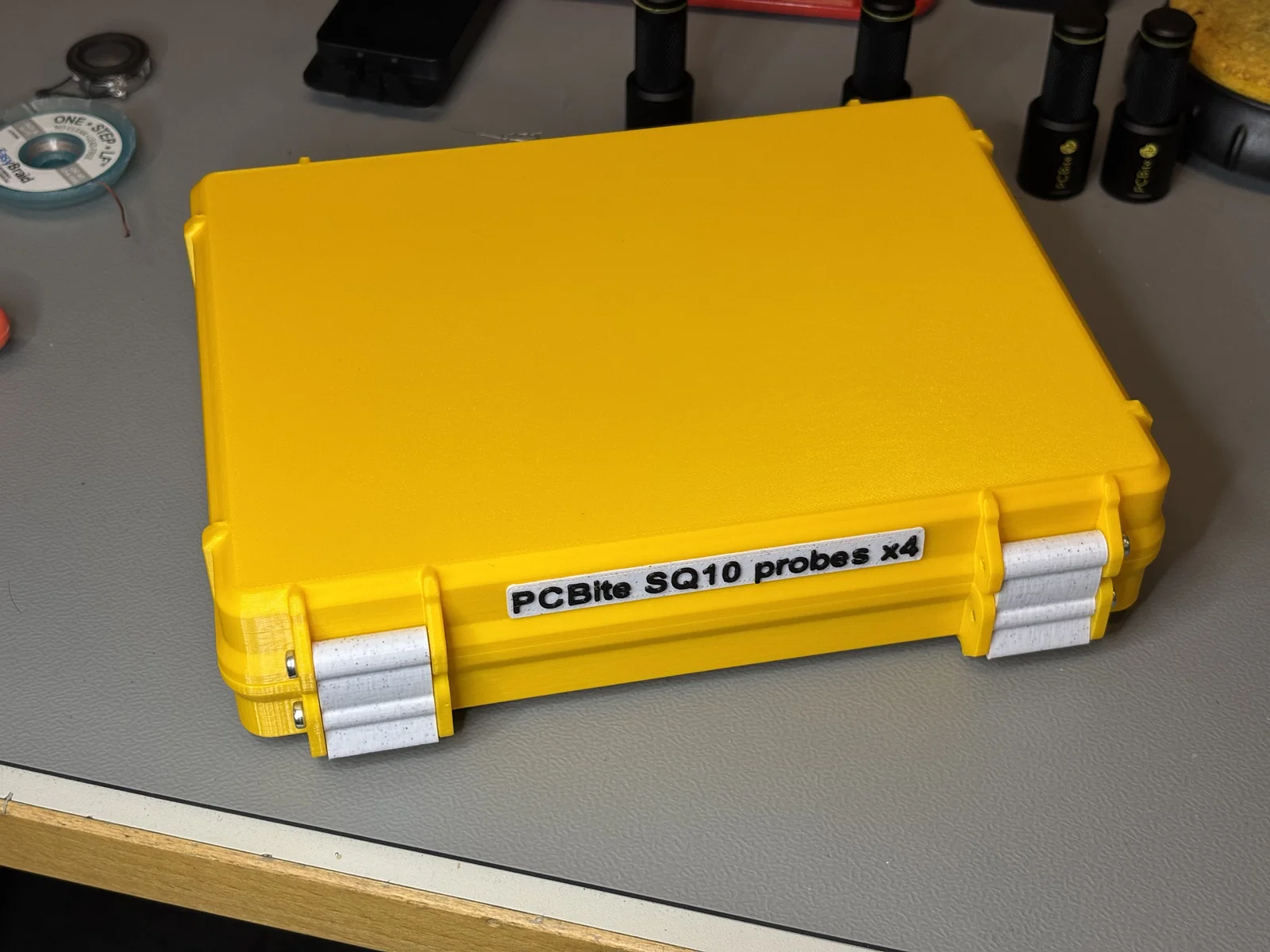

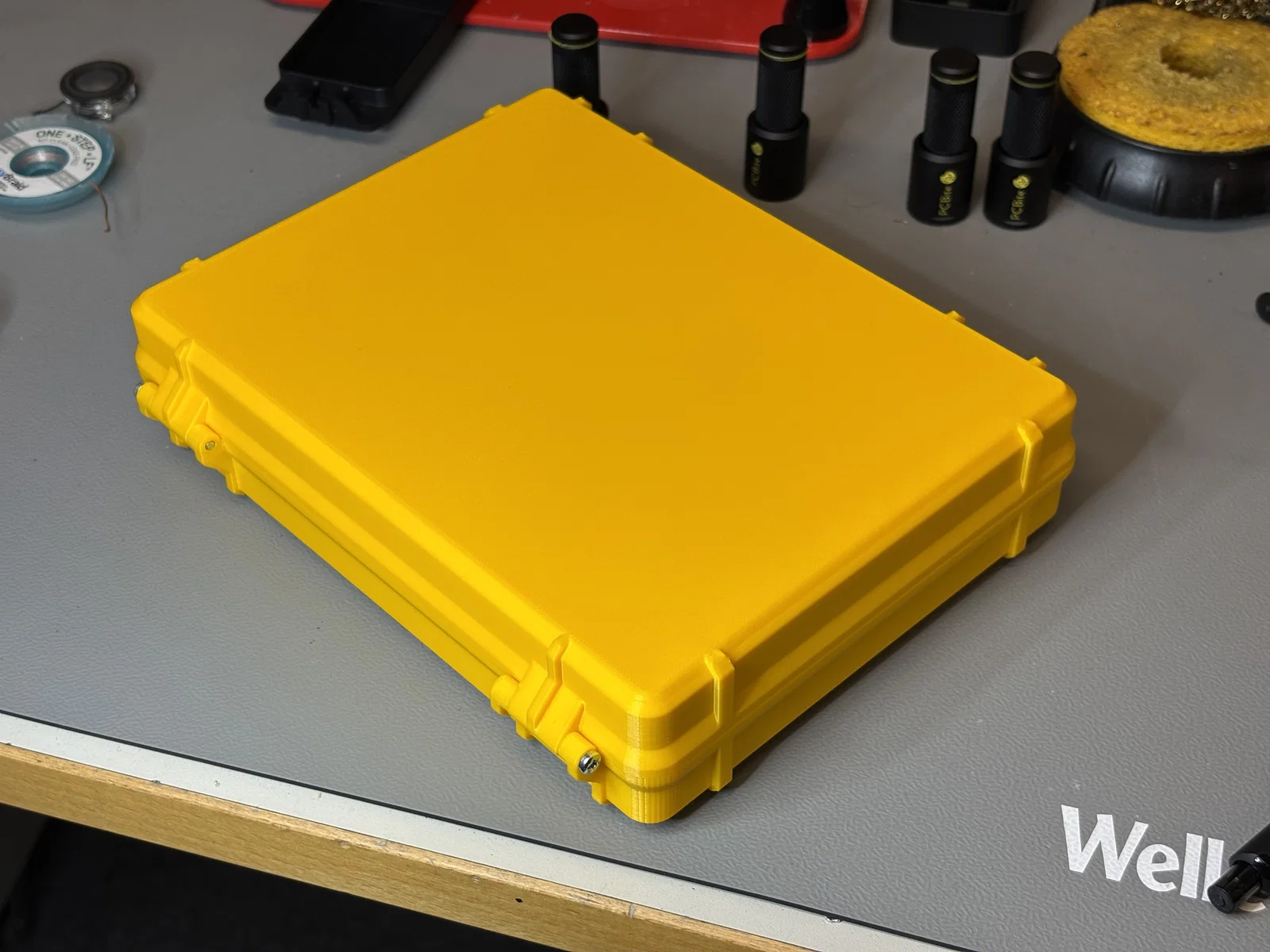

Ghép hai miếng insert này với mẫu SQx rugged box tương ứng của mình.
Nhớ calibrate dung sai (tolerances) khi in. Insert và hộp được thiết kế để khớp và giữ chặt mà không cần keo, nên in đúng kích thước (dimensionally accurate) là yếu tố then chốt.
Lưu ý! Trong hình, các cáp banana không chui hết vào phần quản lý dây (cable management space). Đây chỉ là vấn đề của bản insert cụ thể mình dùng để chụp hình. File tải về đã được chỉnh lại.
Lưu ý! Trong hình bạn sẽ thấy bo góc (corner outer radius) bên ngoài của insert không khớp với bo góc (corner inner radius) bên trong của hộp. Đây chỉ là ở bản in mình dùng để chụp ảnh; trong các file tải về thì đã sửa.
Cập nhật ngày 25/09:
- Thêm file STEP để tiện remix
- Dọn dẹp nhẹ file STEP của insert B
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
