Bộ Phụ Tùng Cho Blade mSRX RC Heli (3D Printed Parts)

• Dec 22, 2024

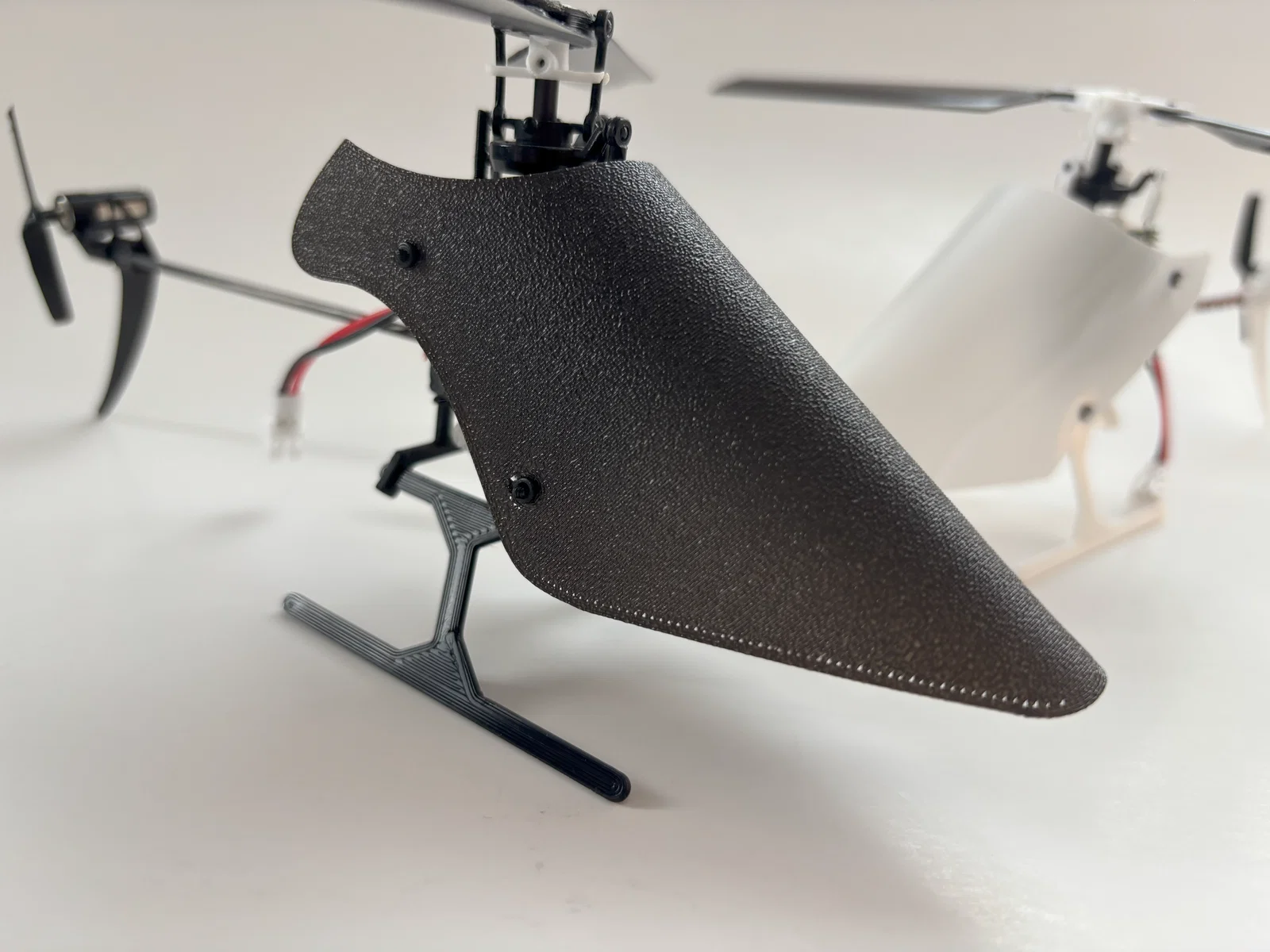

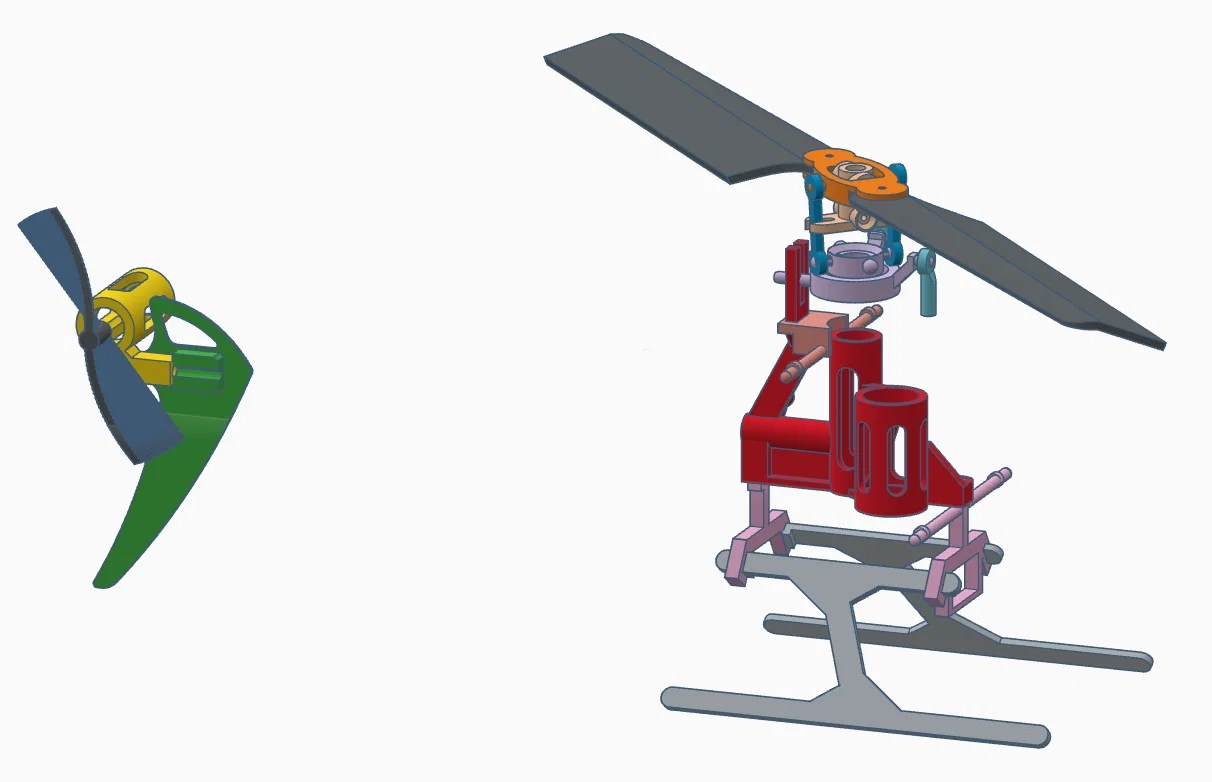

  • Thêm hình ảnh cho thấy các bộ phận khi lắp ráp hoàn chỉnh.
  • Sửa các stop tab trên càng đáp (trước đó đặt cách nhau quá xa).
  • Sửa các linkage của swashplate và main rotor hub (độ lệch bi/ball offset không đồng nhất)
  • Cập nhật ghi chú

Mình quyết định dựng model cho trực thăng RC Blade mSRX sau khi thấy mệt vì cứ phải mua đồ thay thế (đúng rồi, mình đã cho nó “hạ cánh khẩn cấp” không biết bao nhiêu lần!).

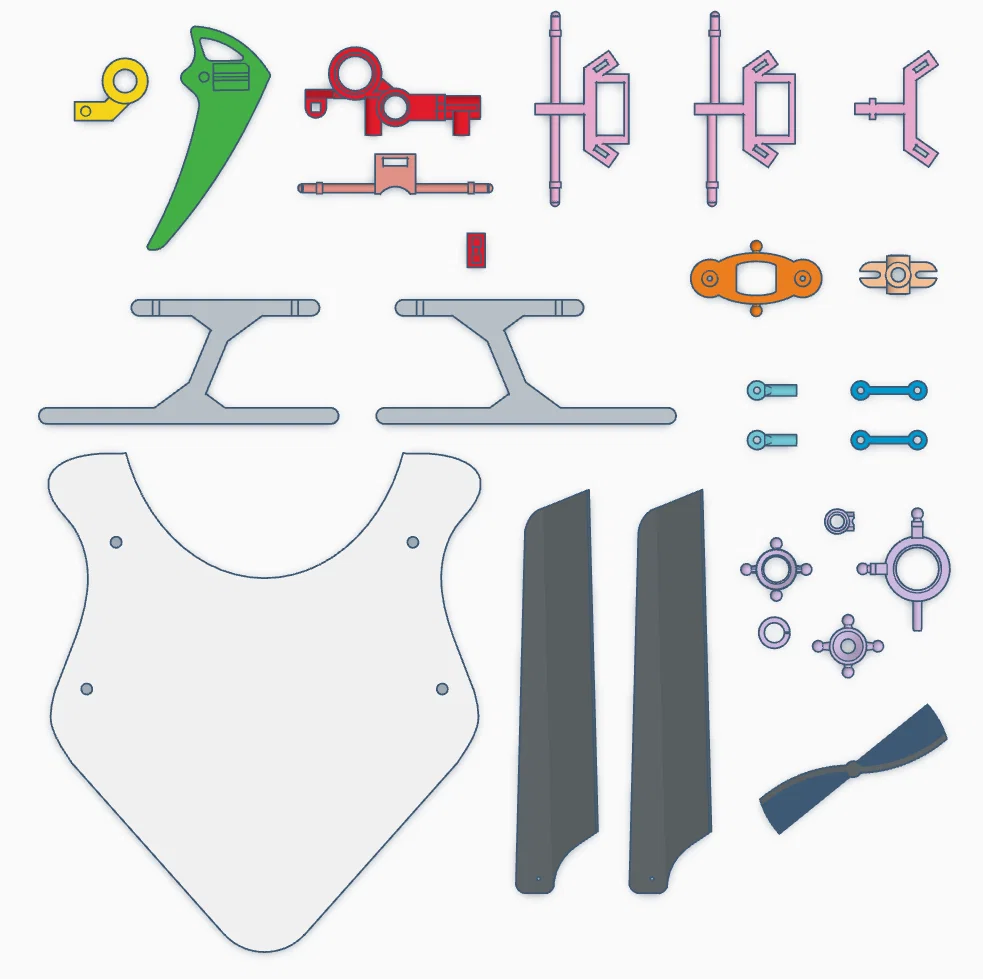

Bộ này rõ ràng chỉ thay thế các chi tiết nhựa (trừ phần gears). Bạn vẫn sẽ cần phần hardware zin (hoặc đồ thay) như bearings, o-rings, feathering shaft, ốc vít, motors.

Hy vọng bộ này sẽ hữu ích cho những ai muốn lôi con mSRX cũ ra chơi lại ;-)

Printing

• Layer height: 0.2mm là ổn cho đa số chi tiết. Cân nhắc dùng 0.1mm cho linkages, swashplate, và rotor grip cùng hub.
• Supports: Hầu hết chi tiết in được luôn không cần supports. Ngoại lệ:
  • canopy mount: cần một ít support cho phần overhang trượt qua swashplate pin guide trên thân chính.
  • rotor grip: in support bên trong khe nơi rotor blade sẽ trượt vào. Support sẽ phải gỡ bằng dao rọc giấy, dao hobby, v.v.
  • swashplate (inner và outer): cần supports dưới các ball links
• Mình có kèm 2 bộ linkages: loại đường kính 2.2mm và loại 2.3mm, dùng loại nào hợp hơn với ball links sau khi hoàn thiện (xem phần post-processing ball link bên dưới).

Post-Processing / Assembly Notes

• Balls trên blade grip và swashplate
  • Dùng giũa móng tay để làm mịn các ball. Mình gần như luôn phủ thêm một lớp thật mỏng crazy glue rồi giũa lại khi cần để nó tròn đều sát hình cầu nhất có thể.
• Ball links
  • Chi tiết này không đối xứng; mặt hướng xuống trong model là mặt phải bấm (snap) vào ball.
• Canopy top mount
  • Dùng một ít keo nến (hot glue) để cố định mount trên đỉnh thân chính. Có thể dùng crazy glue, nhưng keo nến giúp dễ thay hơn nếu bị gãy sau khi crash :-)
• Swashplate
  1. Ép bearing vào swashplate (outer) với một chấm rất nhỏ crazy glue trên thành swashplate (cẩn thận đừng để keo dính vào bearing!).
  2. Ấn swashplate ball vào vòng swashplate ring đã in.
  3. Trượt cụm ball/ring vào phần swashplate inner.
  4. Ấn phần swashplate inner vào bearing ở bước 1.
  5. LƯU Ý: Bạn có thể dùng “swashplate_inner_alt.stl” để khỏi cần ball bearing của swashplate zin. Tuy nhiên sẽ có độ rơ, ảnh hưởng đến hiệu năng bay.
• Main rotor hub
  • Dùng lại o-rings, washers, feathering shaft zin.
  • Có thể sẽ cần dùng rotary tool với mũi nhỏ để chỉnh lỗ cho feathering shaft.
• Blade grip
  • Gỡ supports bằng dao chính xác, giũa mịn khe nơi rotor blade sẽ gắn vào bằng giũa móng tay cho trơn.
  • Lỗ bắt vít có thể cần nới rộng nhẹ. Nếu cần mình dùng kim ghim được hơ nóng.
• Canopy
  • Tùy chọn - Uốn tay để đạt độ cong mong muốn và hơ bằng máy sấy tóc. Không bắt buộc vì rubber grommets vẫn giữ chắc, nhưng mình thấy làm vậy nhìn đẹp hơn.

Miscellaneous

• Rotor in 3D vẫn bay được, nhưng hiệu quả không bằng rotor zin (mình vẫn đang tìm cách chỉnh để đạt hiệu năng tương tự). Ví dụ cùng pin 300mAh, mình bay được 7 phút với rotor zin nhưng chỉ khoảng 5 phút 30 giây với rotor in 3D.
• Mình có kèm một bản alternate front skid mount có thể giữ pin lớn hơn (mình đang dùng pin 300mAh LIHV).
• Mình dùng carbon rods 2mm mua từ AliExpress để thay tail rod
