Ngàm chuyển pin 532 sang 2 pin AAA cho máy ảnh Polaroid

In mô hình, bạn có thể in trực tiếp từ file STL hoặc render từ file OpenSCAD. Mình in bằng Prusa Mini, có brim và bật supports đặt trên bed.

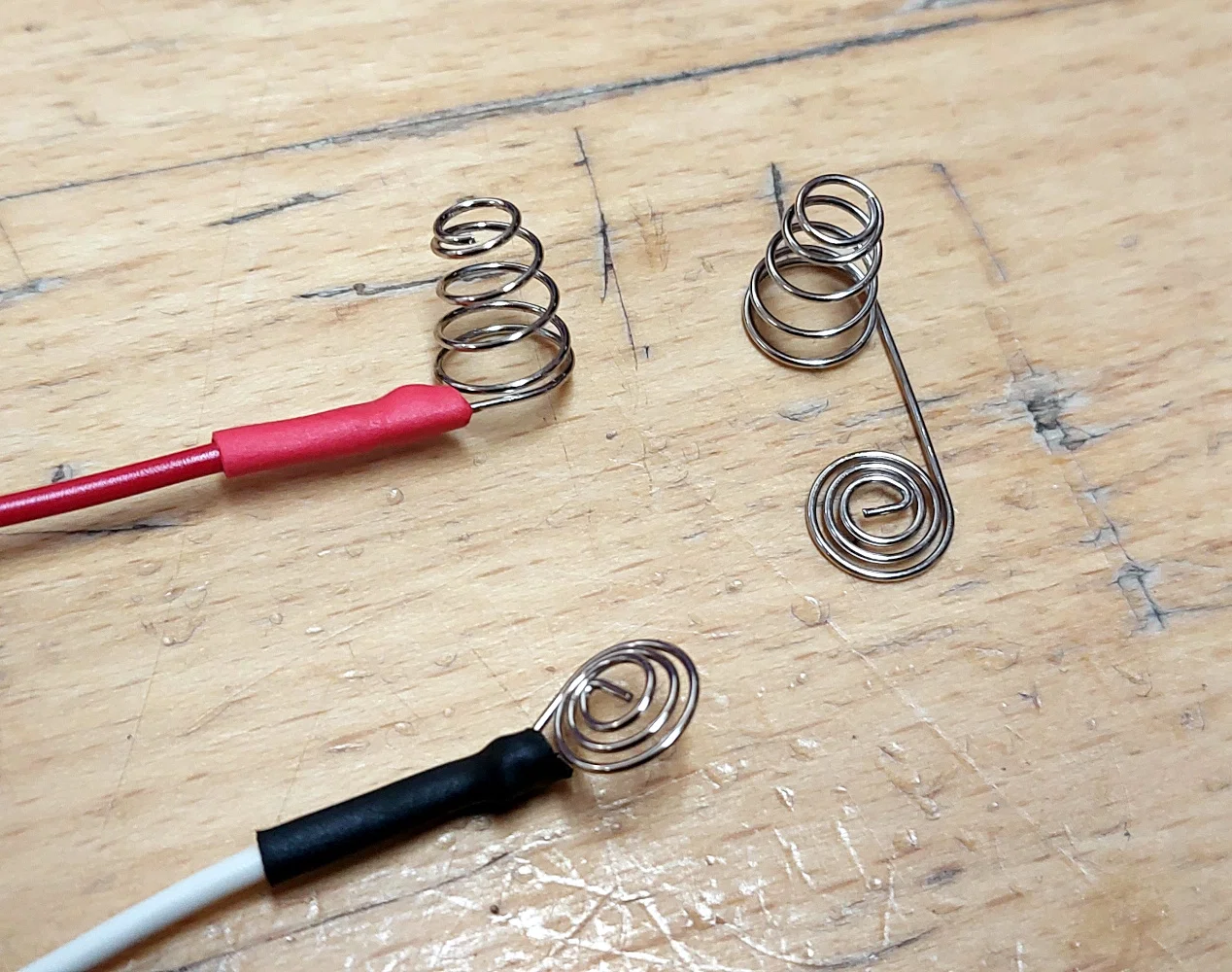

Mình tìm được mấy đầu tiếp xúc lò xo (spring battery terminals) loại dùng cho hộp pin trên AliExpress. Loại mình mua là dạng dây xoắn (coiled wire), thiết kế để nối cực dương của một cell với cực âm của cell kế tiếp. Mình cắt một cái thành hai đầu tiếp xúc rồi hàn hai cái đó vào một cặp dây, như hình bên dưới. Các lò xo nên trượt vào phần ngàm (receptacle) in 3D, trong đó cái bản rộng hơn là cho lò xo cực âm. Khúc này có nhíp (tweezers) sẽ dễ thao tác hơn. Mấy connector dạng kẹp (clip style) trong máy ảnh thì mình tháo ra, rồi hàn dây từ khay pin vào dây của chúng, nhớ đúng cực (polarity). Mình dùng ống co nhiệt (heat shrink sleeving) để cách điện cho tất cả các mối nối.

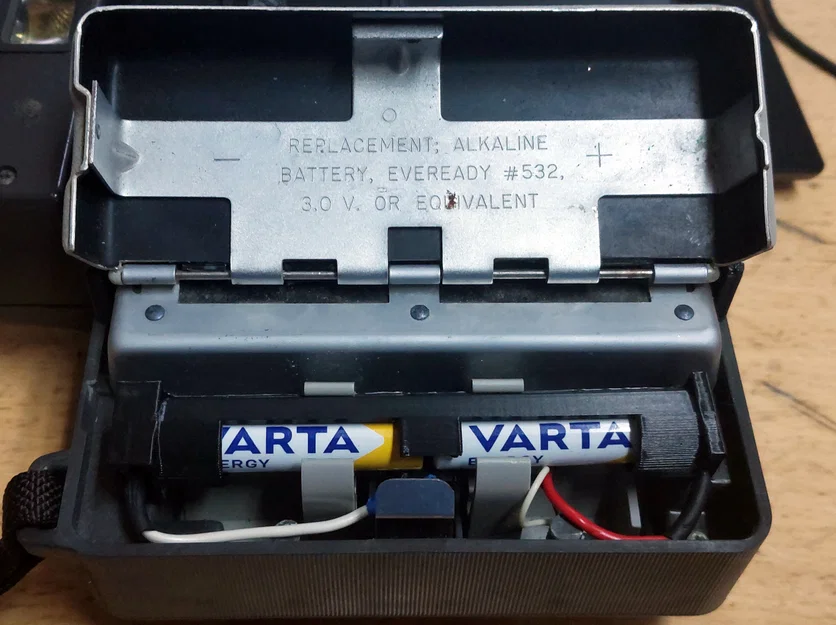

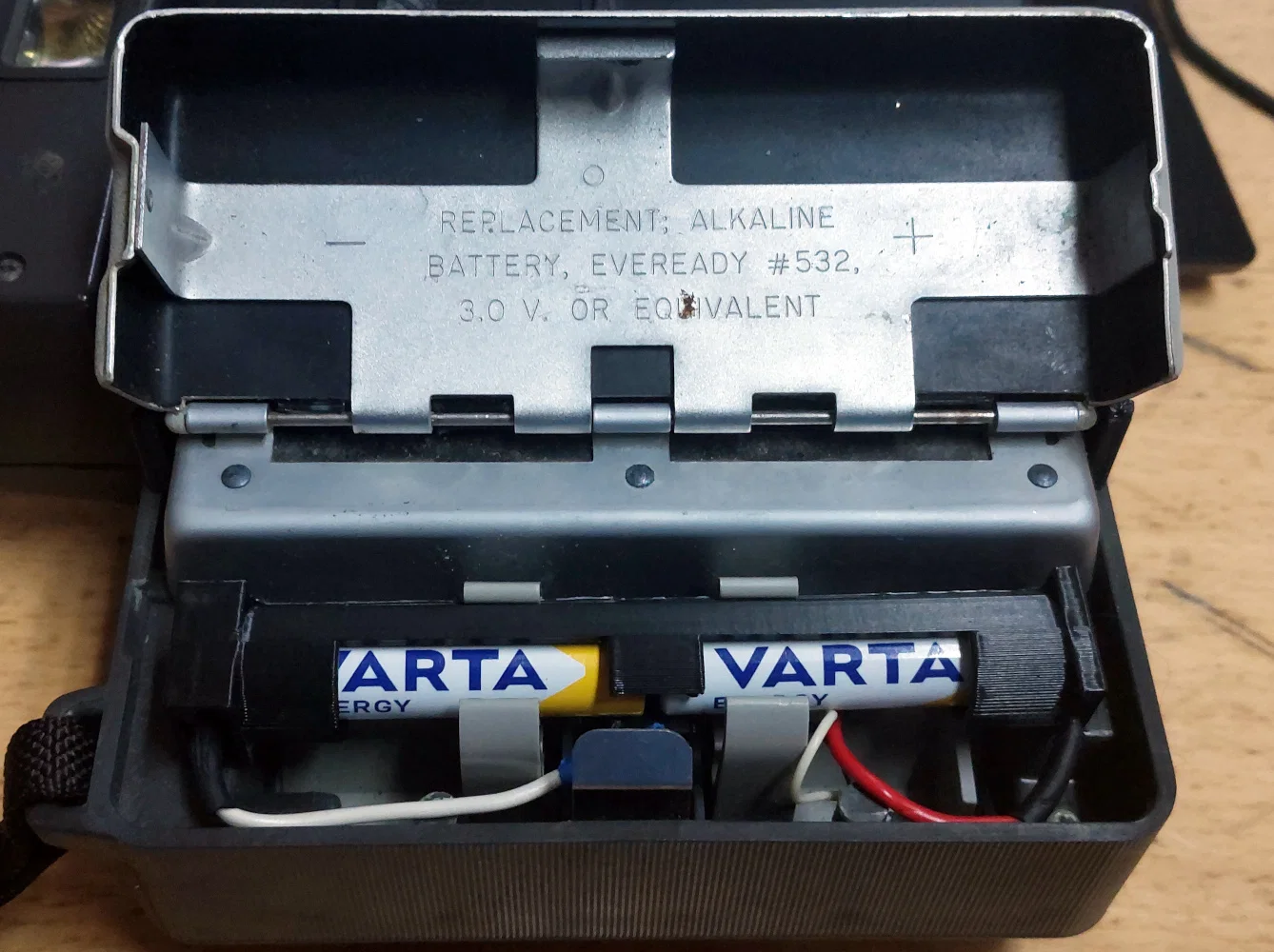

Khay pin AAA sau khi hoàn thiện sẽ vừa vào ngàm kẹp của pin 532, và đủ ngắn để nằm gọn trong khoang pin của máy. Mẫu này đã test trên Polaroid 104, và khả năng cao cũng dùng được cho các model tương tự khác.
